三极推杆式接线端子结构设计

　　这款三极推杆式接线端子，主要面向低压电气设备内部的导线接驳场景，常见于小型配电箱、家电内部控制回路、灯具接线模块、小型机电设备的电源进线端等位置，用来实现多股导线的快速可靠连接，替代传统的螺丝拧接端子在小空间布线场景下的操作不便问题。从实际使用场景来看，这类端子不需要额外的压接工具，仅通过推杆的按压动作即可完成导线的锁紧与释放，对于现场布线、设备售后维修的作业效率提升十分明显，尤其是在布线空间局促、操作人员无法长时间手持螺丝刀作业的机柜内部、设备夹层位置，这类快接端子的操作优势会被进一步放大。

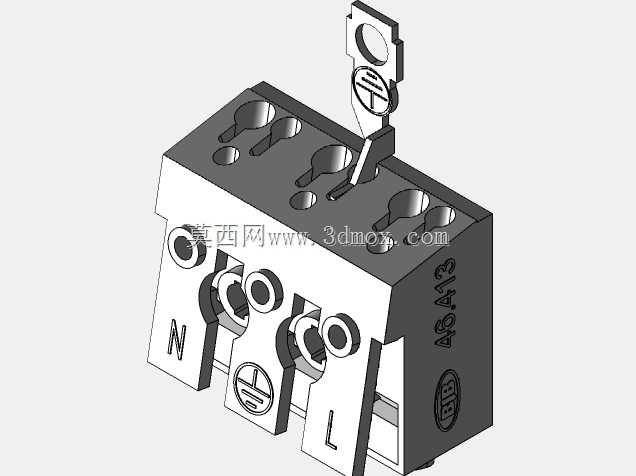

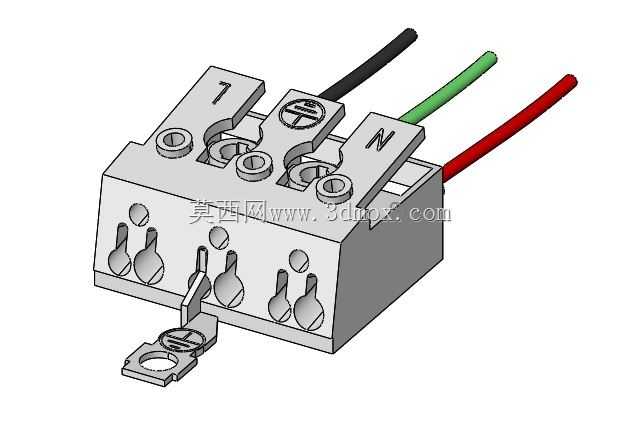

　　从功能特性上看，这款端子设置了三个独立的接线位，分别对应相线、零线、接地极的接驳需求，每个接线位都配置独立的推杆操作件，操作时不会互相干扰。端子的接线腔做了导向喇叭口设计，导线插入时不会出现铜丝散丝顶在腔体外的问题，适配实心硬导线与规定线径范围内的多股绞合软线，锁紧结构采用的是弹片式压接结构，推杆下压时会带动内部锁紧弹片张开，导线插入到位后松开推杆，弹片会依靠自身弹力持续压紧导线线芯，即使设备运行过程中存在持续的小幅振动，也不会出现导线松脱、接触电阻变大的问题。端子本体的绝缘基座采用阻燃绝缘材质，表面做了加强筋结构提升整体刚性，安装孔位设置在基座两端，既可以通过螺丝直接固定在设备的绝缘安装板上，也可以适配标准导轨的卡扣安装需求，安装边界的尺寸设计兼容常规小功率电气设备的接线位预留空间，不需要额外改动原有设备的安装位即可替换同规格的传统螺丝端子。

　　在设计思路上，这款端子的结构优先考虑了接线操作的容错性，每个接线位的进线孔都做了防错标识，接地极位置设置了专用的接地符号标识，相线与零线位也做了对应的字符标识，避免接线时出现相序接反、接地位错接的问题。内部的导电件采用高导电率的铜质基材，表面做了镀锡处理，既可以降低接触电阻减少通电时的温升，也能避免长期使用过程中铜材氧化导致的接触不良问题。推杆的操作面做了防滑纹理设计，即使操作人员佩戴薄型劳保手套也能顺利按压操作，不会出现打滑的问题。端子的爬电距离与电气间隙完全满足低压电气设备的安全规范要求，相邻接线位之间设置了绝缘隔栏，避免不同极之间的导线铜丝外露造成短路风险。

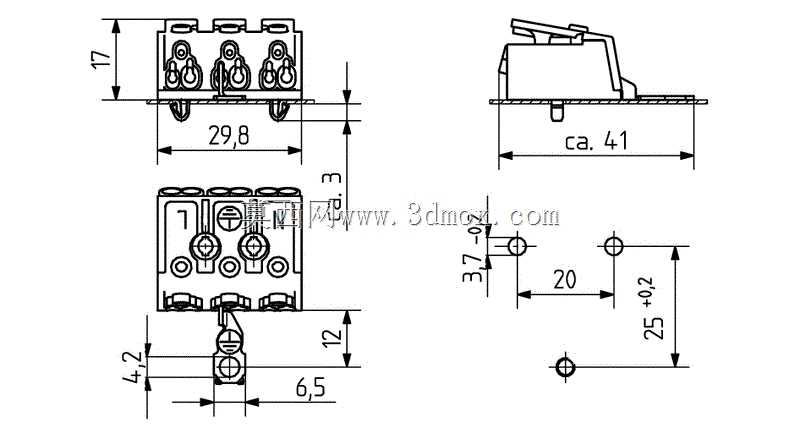

　　从安装尺寸边界来看，这款端子的整体宽度适配三极接线的最小空间需求，相邻接线位的中心距符合常规低压端子的通用尺寸，进线孔的直径覆盖常用的小功率设备导线线径范围，安装孔的孔距与同规格传统端子保持一致，方便用户直接替换原有老旧端子，不需要重新在安装板上打孔。端子底部做了定位凸台，安装时可以卡在安装板的定位槽内，避免拧固定螺丝时端子出现移位。伸出的接地连片设计可以直接连接设备的接地金属壳体，不需要额外跨接接地线，进一步减少布线的工作量。在实际选型过程中，这类端子需要匹配对应的导线线径，不能超线径范围强行插入导线，否则会损坏内部弹片结构，影响锁紧力；接线时需要将导线端部的绝缘层剥除到规定长度，插入时要确认导线完全插接到接线腔底部，避免部分线芯外露造成安全隐患。
