法兰式伺服传动连接座结构设计

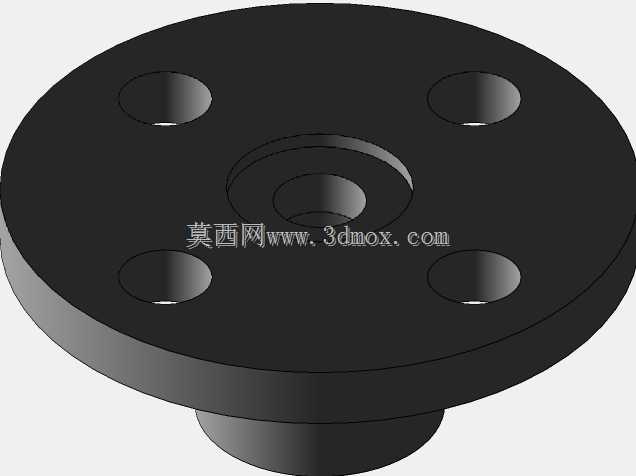

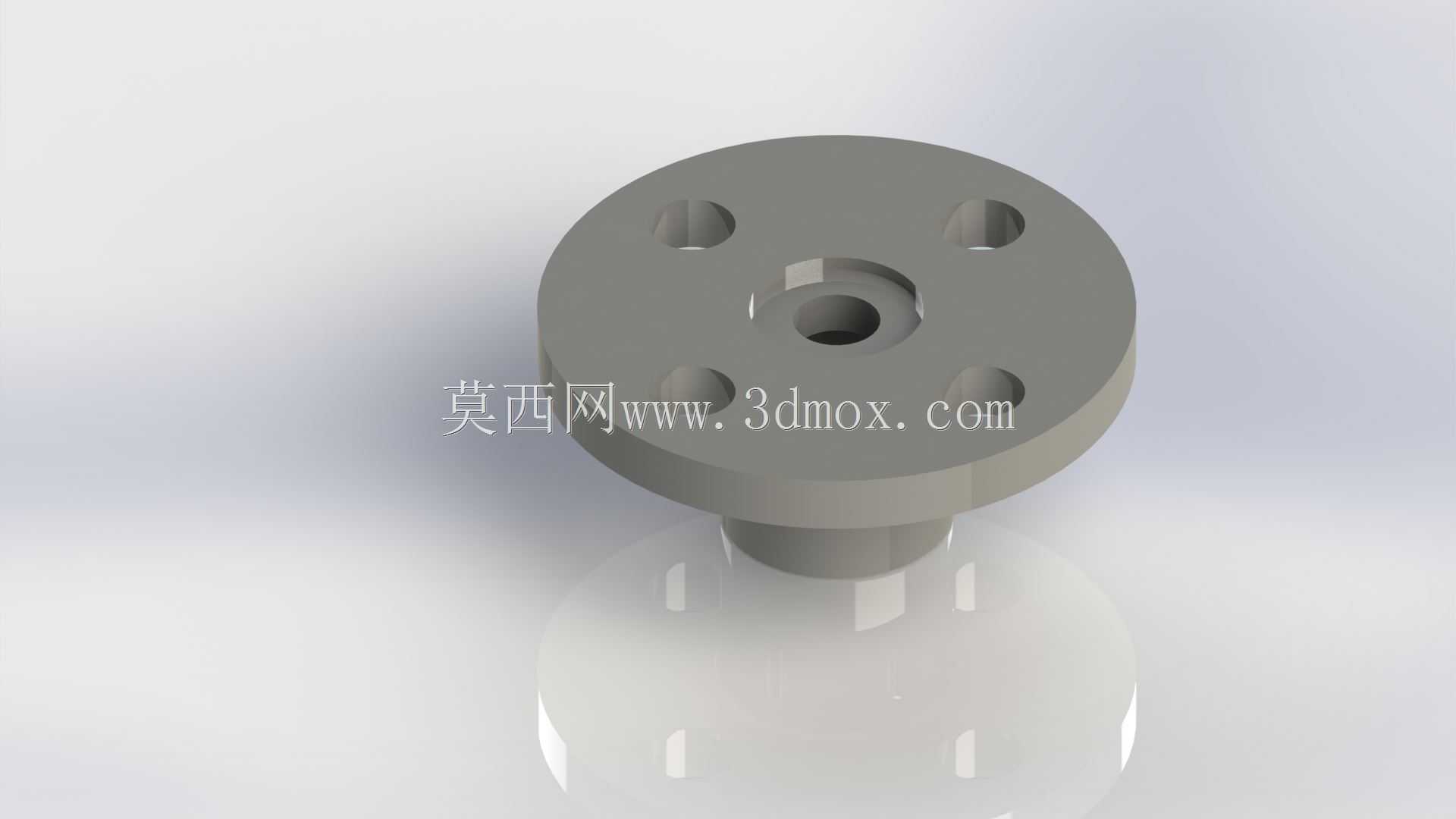

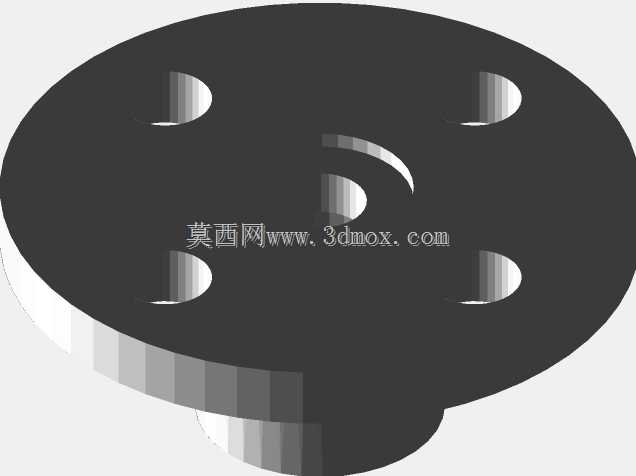

在伺服传动系统的装配链路里，这类带法兰安装面的连接座是承担定位、载荷传递与组件衔接的核心基础件，日常在自动化生产线的进给模组、小型伺服执行机构、精密传动工位上都能见到它的应用场景。不同于普通的通孔法兰，这个零件的结构设计完全围绕伺服组件的安装适配逻辑展开，上部的圆盘法兰面做了等距分布的四个沉头安装孔，孔位的分度圆尺寸经过公差匹配，能直接和对应规格的伺服端安装面贴合锁紧，避免装配后出现偏心偏载的问题。法兰中心做了阶梯式通孔结构，上层的沉孔是用来容纳传动件的端部定位凸台，下层的直孔则是给传动轴留出穿装避让空间，孔壁的同轴度公差需要控制在合理范围内，不然传动轴穿入后会出现卡滞、运转时径向跳动超标的情况。

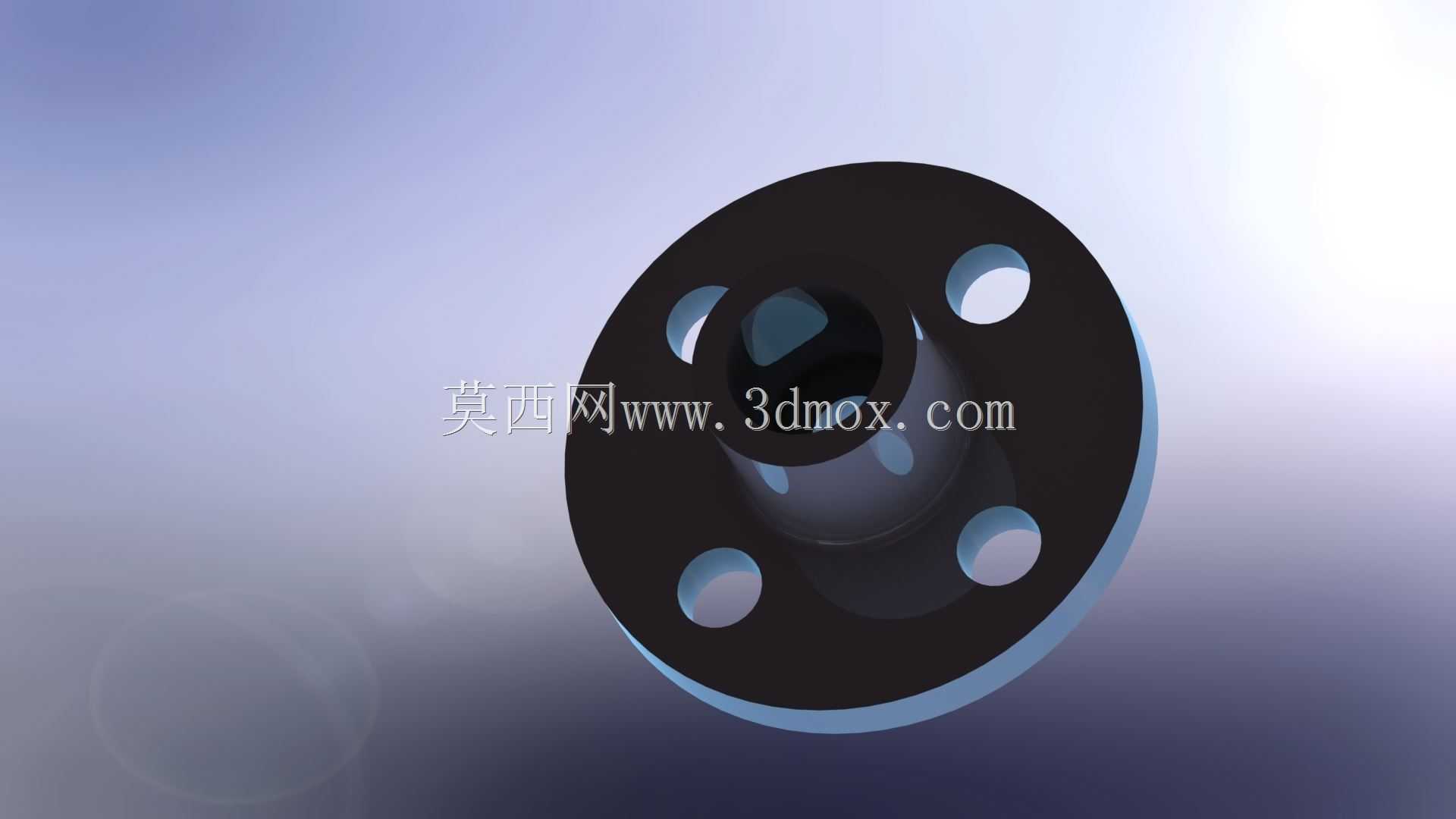

从实际使用的角度看，这个连接座下部的圆柱凸台是插入安装基体的定位止口，止口的外径尺寸和安装板上的预制孔采用过渡配合，装配时不需要额外打定位销就能保证组件的同轴度，能大幅减少现场装配的调校时间。法兰盘的厚度经过载荷校核，既不会因为过薄导致锁紧后出现形变，也不会因为过厚占用过多的轴向安装空间，四个安装孔采用沉头设计，锁紧用的内六角螺丝拧入后螺丝头不会高出法兰表面，避免和后续安装的其他组件产生运动干涉。

设计这类零件的时候，首先要确认的是安装边界尺寸：法兰盘的外径决定了它能适配的伺服组件安装面尺寸，下部止口的长度要匹配安装板的厚度，保证止口插入后不会在安装板另一侧突出过多，中心阶梯孔的各段直径要对应穿过的轴径、容纳的凸台外径逐一匹配，不能出现尺寸链冲突。很多新手建模的时候容易忽略沉孔的深度，要么沉孔过浅螺丝头突出，要么沉孔过深打穿法兰面影响结构强度，这个模型里的沉孔深度刚好覆盖标准内六角螺丝的头部高度，预留了0.2mm左右的安全余量，既保证锁紧到位，也不会破坏法兰的安装平面度。

在实际工况里，这个连接座不仅要承担静态的定位作用，伺服组件启停时的瞬时冲击载荷、运转过程中的小幅振动都会传递到这个零件上，所以法兰和下部凸台的衔接位置做了小圆弧过渡，避免直角位置出现应力集中，长期受交变载荷后产生裂纹。零件的表面没有多余的装饰结构，所有机加工面都围绕装配需求设置，法兰的安装面、止口的外圆柱面、中心孔的内壁都是需要保证粗糙度的配合面，其余非配合面可以适当降低加工精度要求，控制加工成本。

这类连接座在选型替换的时候，首先要核对的就是安装孔的分度圆直径、中心孔的各段尺寸、止口的外径与长度，只要这几个核心尺寸匹配，就能直接替换同类型的连接零件，不需要对周边的安装结构做改动。建模的时候把各个配合面的公差标注清楚，生产加工时就能直接按照图纸要求控制精度，不需要二次沟通确认，能有效缩短从设计到装配的周期。很多小型伺服机构的装配故障都来自基础连接件的尺寸偏差，比如安装孔位不对装不上、中心孔不同心导致轴运转卡顿、止口配合间隙过大导致组件振动，这个结构的设计刚好规避了这些常见问题，各个尺寸的设置都贴合实际装配的需求，没有多余的冗余结构，也没有缺失必要的定位、锁紧结构。
