夹紧式爪型柔性伺服联轴器结构设计

这款爪式柔性伺服联轴器，是伺服传动系统中承担轴间连接与动力传递的核心配套部件，广泛应用于精密数控机床进给轴、自动化生产线伺服模组、3D打印设备传动单元、包装机械送料机构、电子制造设备的精密传动链路中，能够在主动轴与从动轴存在一定径向、角向、轴向安装偏差的工况下，稳定完成旋转扭矩的传递，同时抵消传动过程中的振动冲击，保护后端伺服电机的编码器与轴承不受额外载荷损伤。

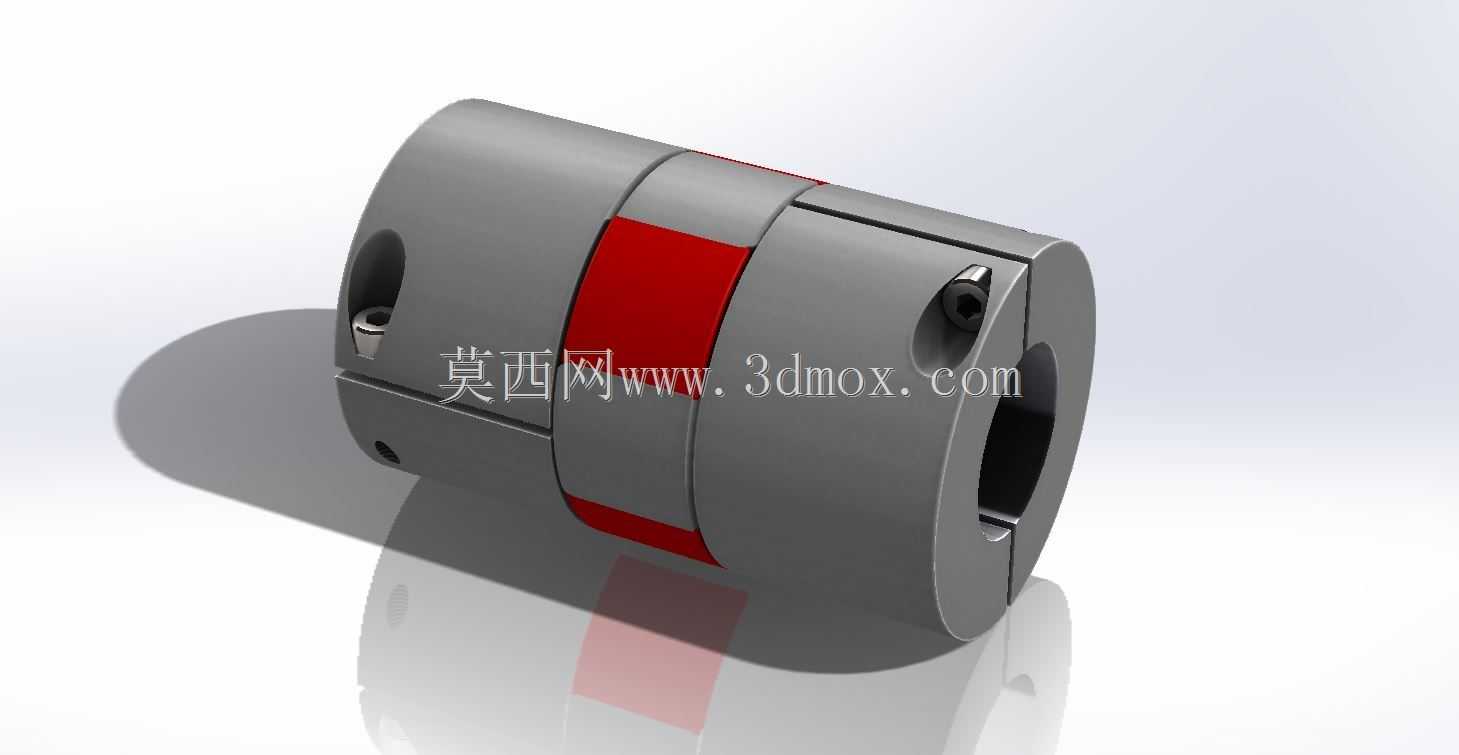

从功能特性来看，该联轴器采用三爪交错配合的结构形式，中间的弹性缓冲垫采用高耐磨弹性材质，既可以通过弹性体的形变补偿两轴的安装对中误差，又能吸收伺服电机启停、正反转切换瞬间产生的冲击载荷，避免刚性连接带来的应力集中问题，同时具备良好的阻尼特性，能够降低传动过程中的共振风险，保障伺服系统的定位精度与运行平稳性。两端的轴毂采用高强度铝合金材质加工，在保证结构强度的前提下有效降低了自身转动惯量，适配伺服系统高响应、高频启停的运行需求，表面做了阳极氧化处理，具备不错的耐锈蚀与耐磨性能。

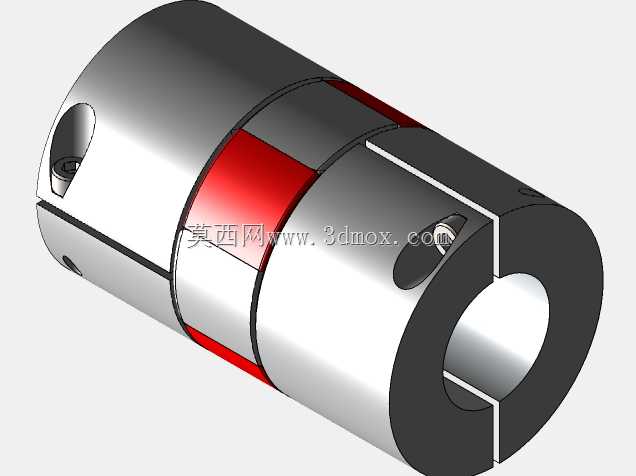

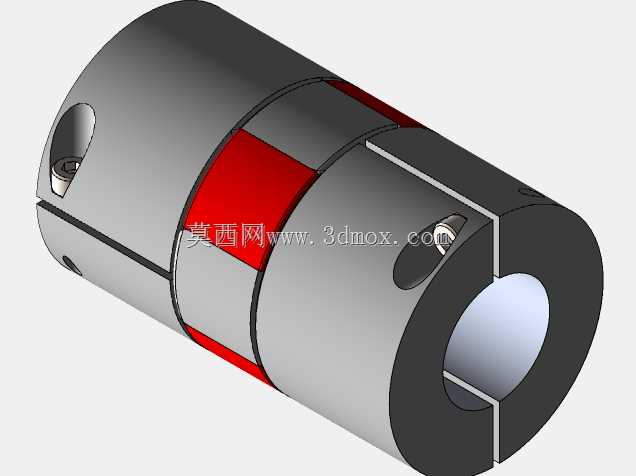

在设计思路上，这款联轴器采用夹紧式安装结构，轴毂上开设贯通的夹紧缝，搭配锁紧螺钉实现对轴的抱紧固定，相比传统顶丝固定方式，夹紧安装不会对连接轴表面造成压痕损伤，同时能够传递更大的扭矩，装拆调整也更为便捷，不需要完全拆解设备即可完成联轴器的拆装维护。结构上做了对称式设计，两端轴毂的爪型结构完全一致，中间弹性体的凸爪与轴毂凹槽紧密嵌合，保证正反转传动时的间隙极小，满足精密传动的回程误差控制要求。

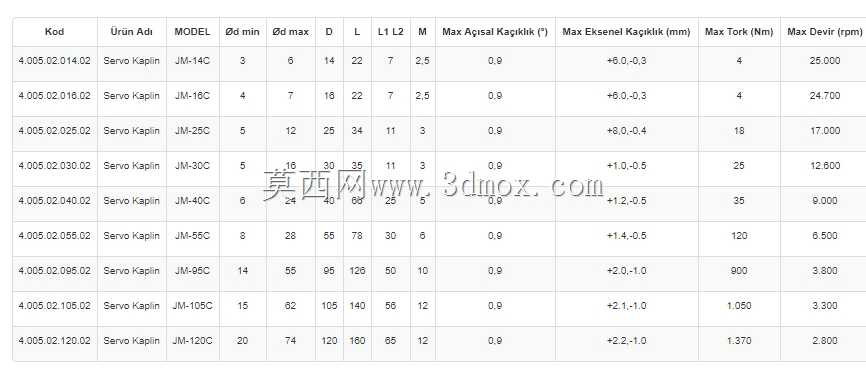

从安装边界来看，这款联轴器适配6毫米至24毫米直径范围的传动轴连接，整体外形为圆柱型结构，安装时需要预留足够的径向操作空间用于锁紧螺钉的紧固，轴向安装长度紧凑，不会占用过多的传动链路轴向空间，能够适配安装空间受限的紧凑型伺服传动场景。安装过程中需要注意两轴的对中偏差控制在弹性体允许的补偿范围内，避免超出补偿极限导致弹性体过早磨损，同时锁紧螺钉需要按照对称顺序逐步拧紧，保证夹紧力均匀分布在轴的圆周面上，避免出现偏载导致的连接松动问题。
