台式无电机散热风扇外观结构三维设计

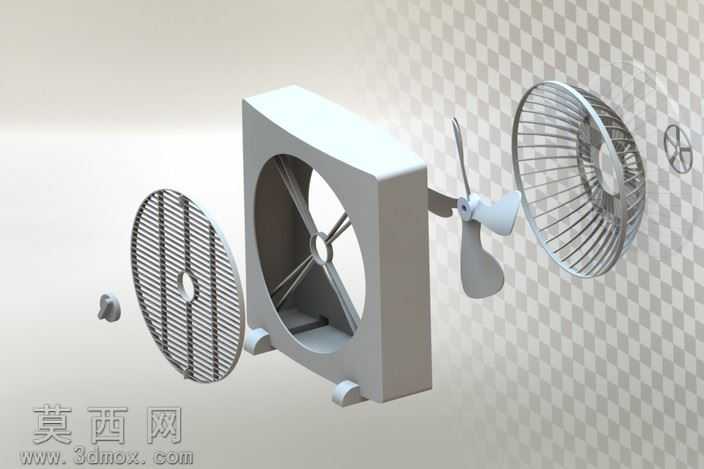

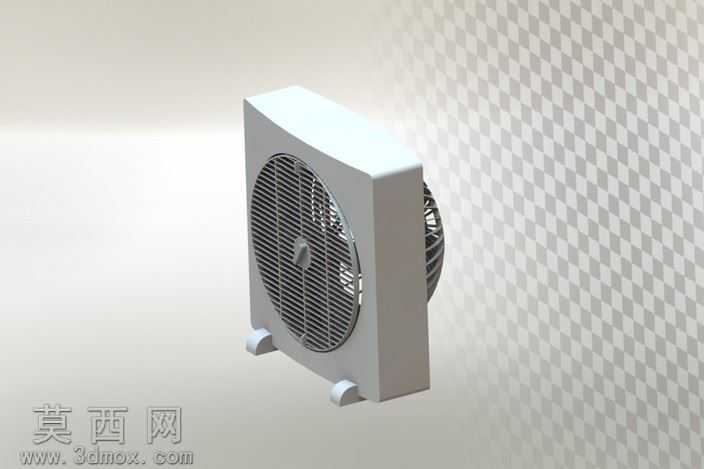

本作品为台式无电机散热风扇的三维设计模型，建模过程中以民用小型通风散热设备的实际使用形态为核心参考，先通过基准面定位确定产品的整体比例，采用自顶向下的建模思路拆分壳体、防护格栅、内置扇叶、底部支撑脚四大核心结构模块。建模阶段对壳体部分采用拉伸与拔模特征结合的方式，还原立式薄壳长方体的主体形态，对壳体边缘做圆角过渡处理，避免尖锐棱角提升外观质感与使用安全性；正面防护格栅采用环形阵列的筋条特征构建，筋条宽度与间隙比例经过反复调整，既保证足够的通风通流面积，又能避免异物触碰内部扇叶，格栅中心设置圆形标识位，还原常规台式风扇的品牌标识安装区域。内置扇叶部分采用曲面建模方式构建叶片的扭转弧度，每片扇叶的倾斜角度经过参数化调整，匹配常规散热风扇的气流导向需求，扇叶与中心轮毂做一体化融合处理，还原无额外电机结构的简化设计形态。底部支撑脚采用两个对称的弧形凸台结构，通过拉伸与圆角特征构建，支撑脚的高度与倾斜角度经过重心验算，保证壳体放置时的稳定性，避免出现倾倒风险。材质渲染阶段，主体壳体赋予哑光浅灰色ABS塑胶材质，调整材质的粗糙度与反光度参数，还原普通家用塑胶电器的哑光质感；防护格栅与扇叶部分赋予半透深灰色硬质塑胶材质，通过轻微的透光属性表现格栅的通透感，同时区分扇叶与外壳的材质差异；支撑脚部分赋予与壳体一致的哑光塑胶材质，保证整体视觉风格统一。渲染场景采用灰白棋盘格渐变背景，搭配柔和的漫反射光照，多角度展示产品的正面形态、侧面厚度与底部支撑结构，清晰呈现各部件的装配关系与外观细节。设计过程中充分考虑民用散热风扇的易用性与外观简洁性，整体造型无多余装饰结构，线条流畅规整，在还原产品基础功能形态的同时，兼顾了外观的简约美观，可作为小型台式散热设备外观设计、结构验证的参考模型，也可用于同类产品的方案演示与教学演示使用。
