气枪配套小减震消音结构三维设计

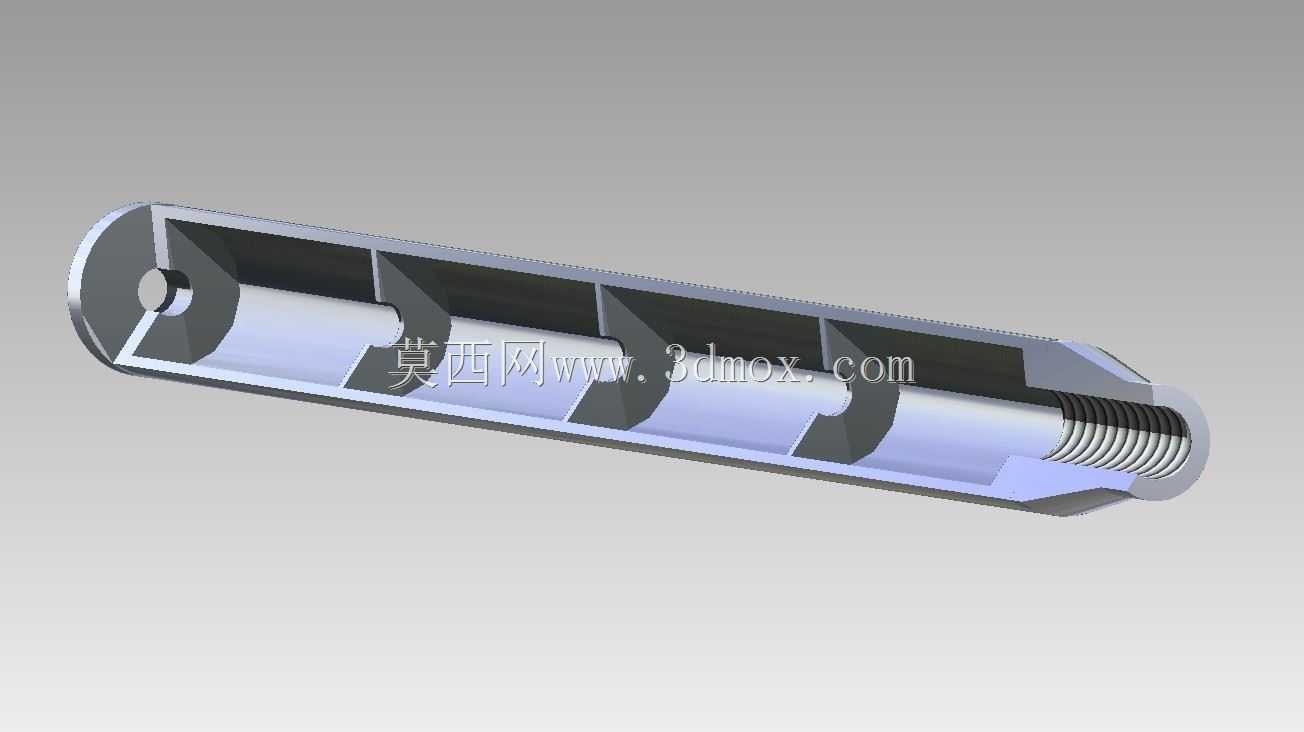

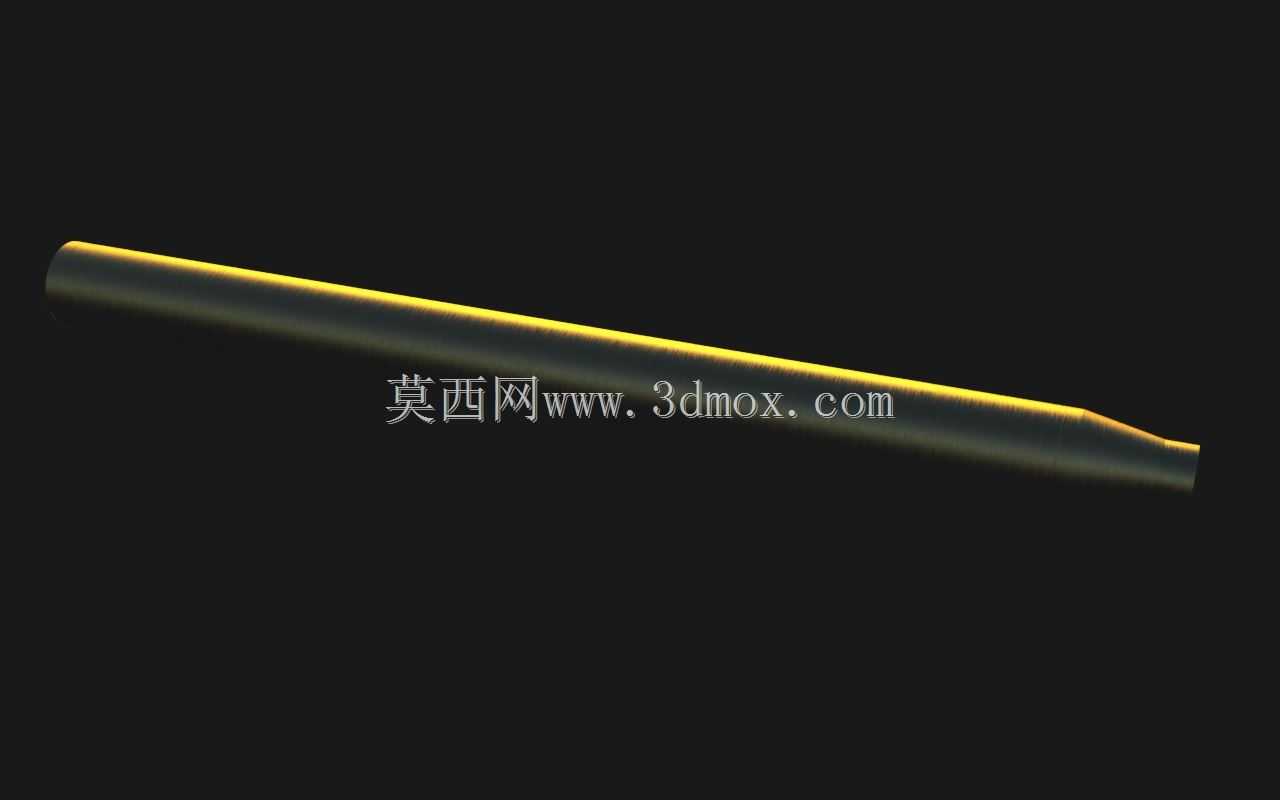

在气动工具、民用气枪的实际使用场景中，枪口位置的减震消音部件是影响使用体验的核心配件之一，这类部件的核心作用是在高压气体从枪管喷出的瞬间，通过多级腔室的导流、扩容作用，逐步降低高压气体的喷出速度，削弱气体快速膨胀产生的爆鸣噪音，同时抵消部分气体喷射带来的后坐冲量，提升握持射击时的稳定性。做这类部件的结构设计时，首先要匹配对应气枪的枪口外径，保证安装端的同轴度公差控制在合理范围，避免安装后出现偏心，影响弹丸的出射轨迹，通常安装端会采用阶梯轴配合止口的结构，配合螺纹或者紧定螺钉实现与枪管的刚性连接，连接部位的密封槽设计也需要重点考量，避免高压气体从连接缝隙处泄漏，影响消音减震的实际效果。从结构布局来看，这类小型消音减震部件多采用同轴串联的腔室结构，内部设置多道带导流孔的隔板，导流孔的位置并非同轴对齐，而是采用错位排布的方式，让高压气体在腔室内形成折返流动，延长气体的膨胀路径，在这个过程中逐步耗散气体的动能，避免高压气体直接从管口高速冲出产生强噪音。外形上多采用细长圆柱结构，外壁做圆滑过渡处理，一方面控制整体重量，避免加装后导致枪身前端配重过大影响握持平衡，另一方面也能减少突出结构带来的勾挂问题，适配日常携行与使用的需求。设计过程中需要重点考量内部腔室的容积配比，靠近枪管进气端的腔室容积相对较小，主要承接初始的高压高速气流，通过第一道隔板的导流孔对气流进行第一次截流减速，后续的腔室容积逐步增大，让经过初步减速的气流在更大的空间内完成膨胀降压，每道隔板上的导流孔孔径也会根据气流流向逐步调整，避免孔径突变导致气流产生紊流，额外产生气动噪音。壁厚设计上需要兼顾强度与重量控制，外壁厚度通常根据选用的材料特性设定，若采用金属材质加工，壁厚可以适当减薄，若采用工程塑料材质，则需要适当增加壁厚保证结构强度，避免高压气体长期冲击导致部件开裂变形。安装边界方面，这类部件的整体长度需要控制在合理范围，不能过长导致枪身前端突出过多影响操作，外径也要控制在不遮挡机械瞄具视线的范围内，保证加装后不影响原有瞄准基线的正常使用。实际使用中，这类部件不仅能有效降低射击时的噪音水平，减少噪音对使用者听力的损伤，还能通过缓冲气体喷射的反冲力，降低枪口上跳的幅度，提升连续射击时的弹道稳定性。在建模过程中，需要重点保证内部各腔室的同轴度，隔板与外壳的配合位置要做贴合处理，避免出现缝隙导致气流短路，失去多级消音的作用，导流孔的边缘要做倒角处理，避免高压气流长期冲刷锐角位置产生气蚀，缩短部件的使用寿命。同时还要考虑日常维护的便利性，端盖位置通常设计为可拆分结构，方便长期使用后清理腔室内残留的油污与杂质，保证气流通路顺畅，维持稳定的消音减震效果。对于不同口径的气枪产品，这类消音减震部件的接口尺寸可以做模块化调整，通过更换不同规格的连接套，就能适配多种不同外径的枪管，提升部件的通用适配性，减少重复设计的工作量。
