凸轮轴驱动流动展示机构装置

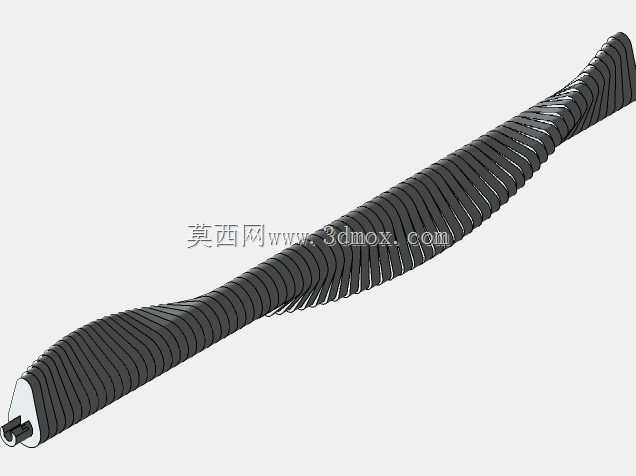

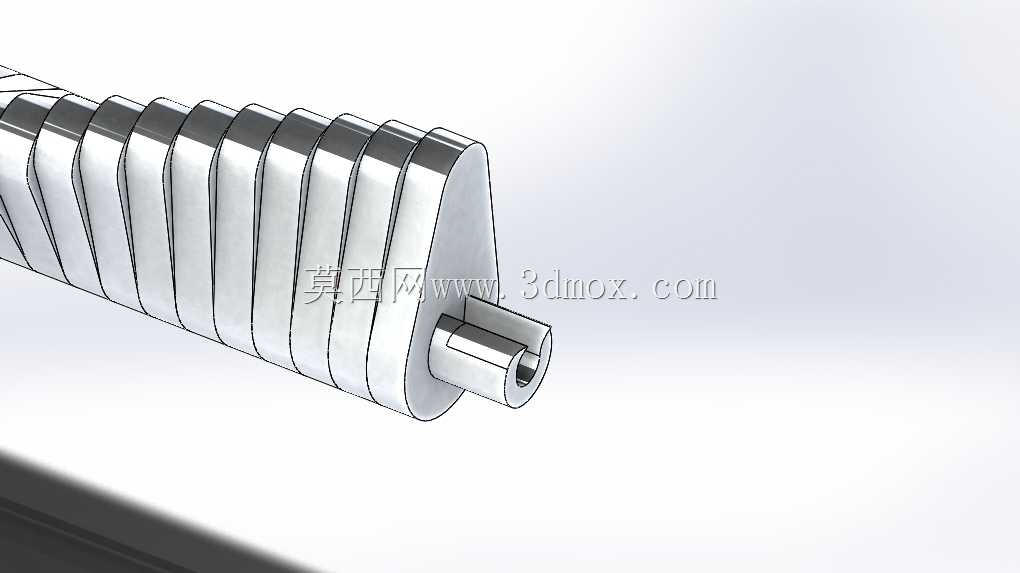

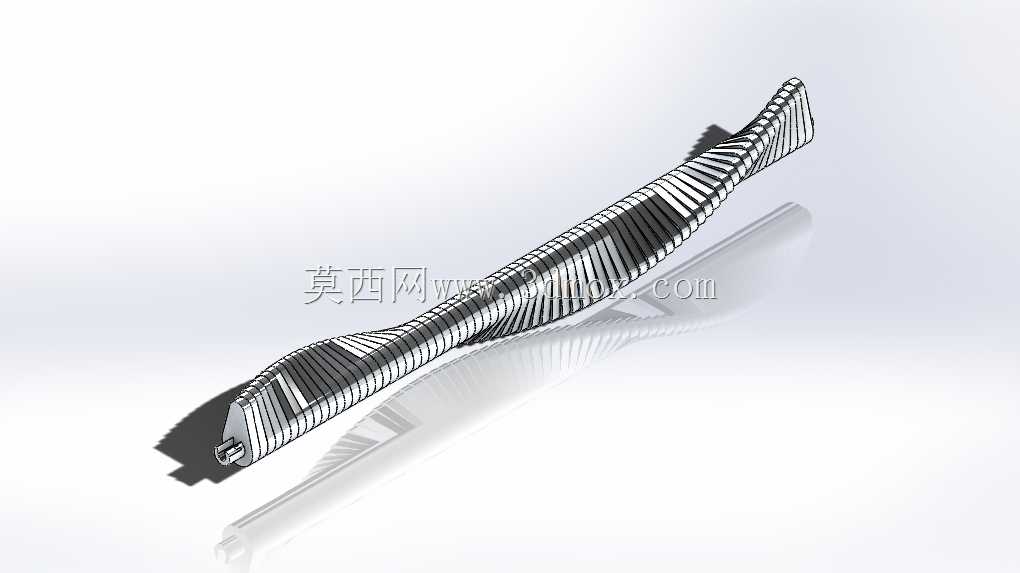

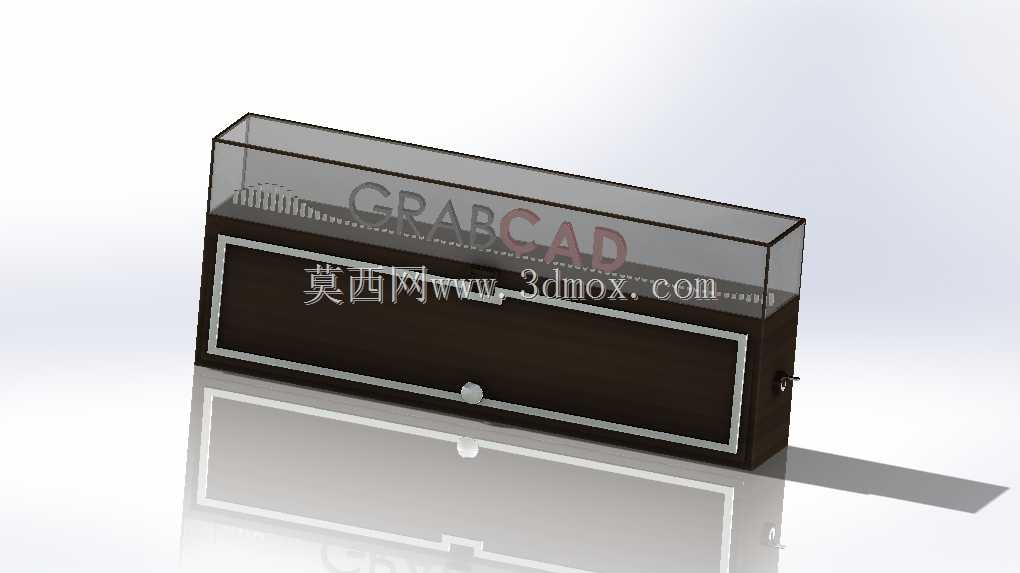

　　这套凸轮驱动的流动展示机构，核心依托凸轮轴的回转运动转化为展示件的规律上下往复动作，整套机构被封装在带透明视窗的箱式外壳内，日常可放置于工业展厅、机械教学实验室、创意产品展示区作为原理演示载体，也可作为桌面创意摆件直观呈现凸轮机构的运动逻辑。从功能实现逻辑来看，整套机构的动力输入端设置在箱体侧部，外接手动旋钮或者低速微型电机即可驱动内部凸轮轴转动，轴上排布的73个凸轮按照预设的相位角依次错开安装，每个凸轮对应驱动一组独立的升降导杆，导杆顶端连接展示字符的独立单元，随着凸轮轴匀速转动，各导杆按照相位差依次完成抬升、回落动作，在透明视窗区域形成连续的流动视觉效果，类似动态流水屏的呈现逻辑，

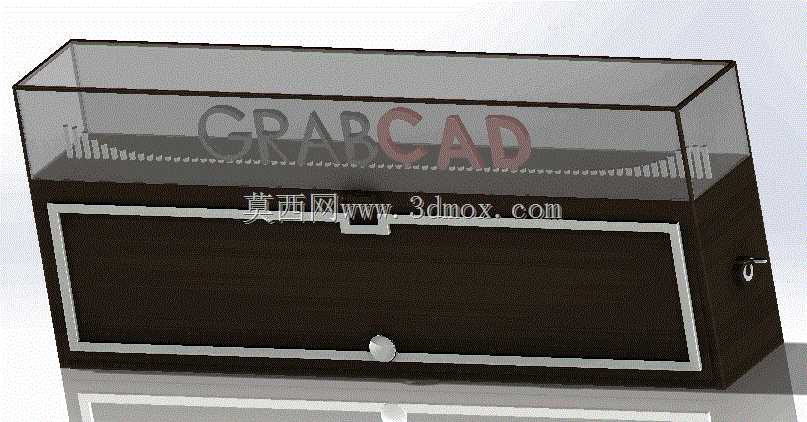

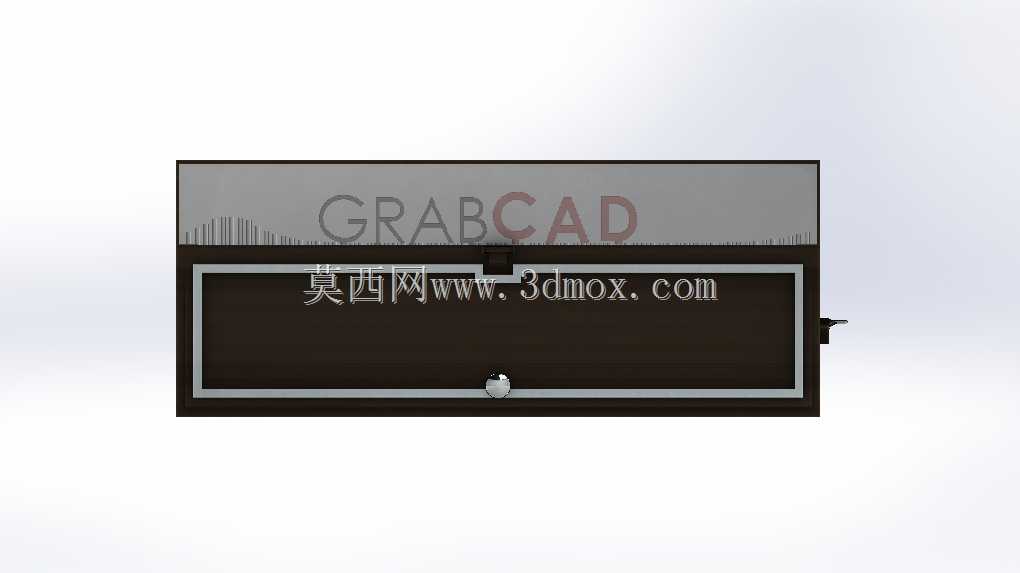

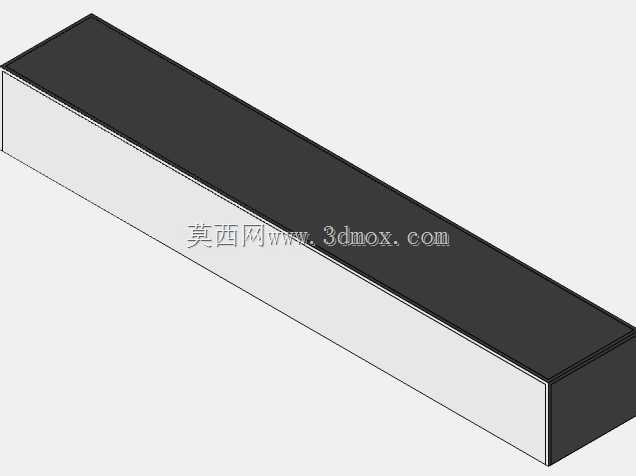

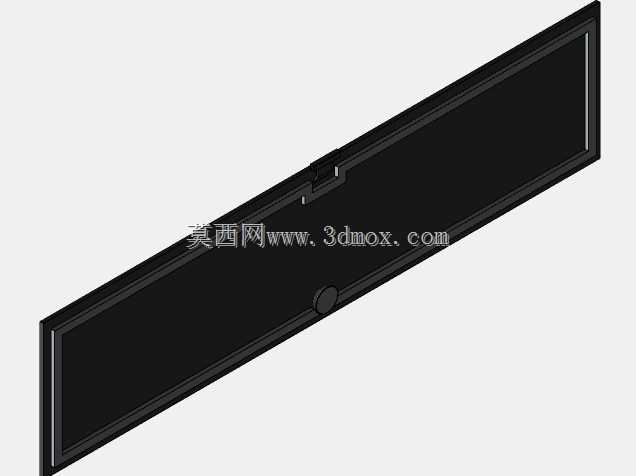

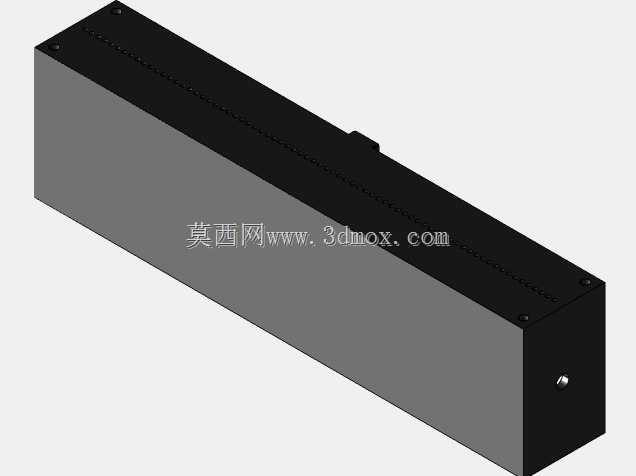

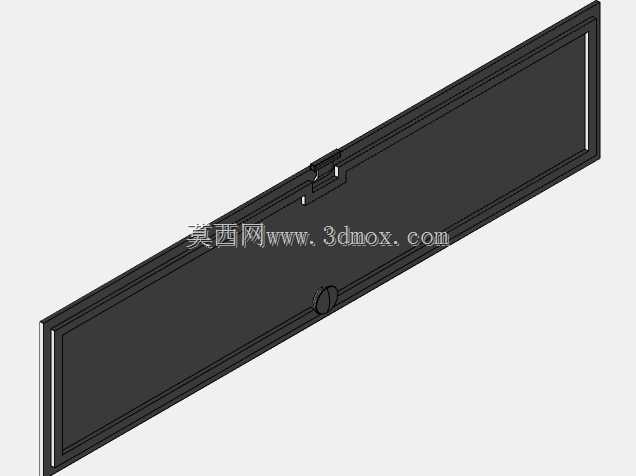

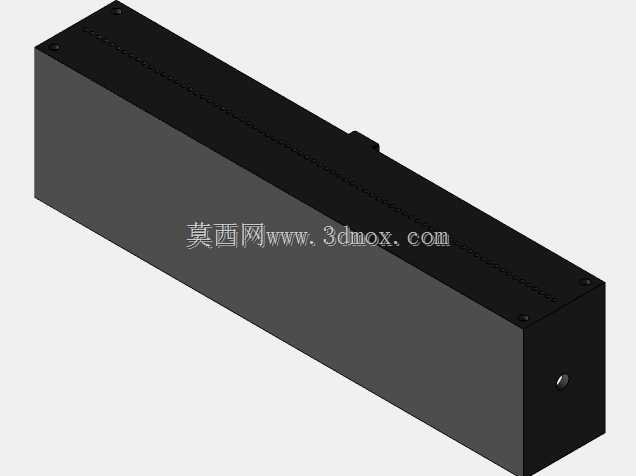

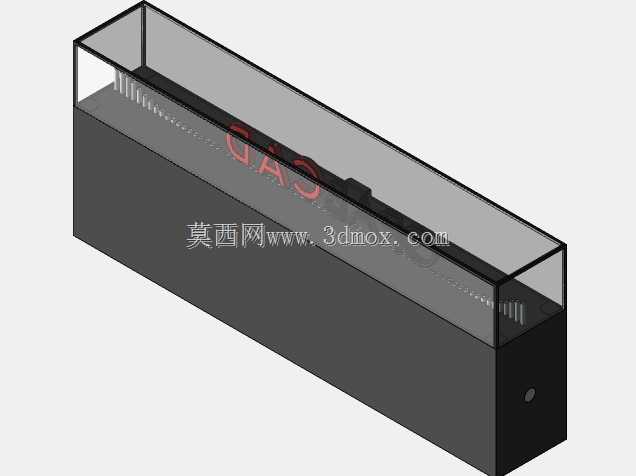

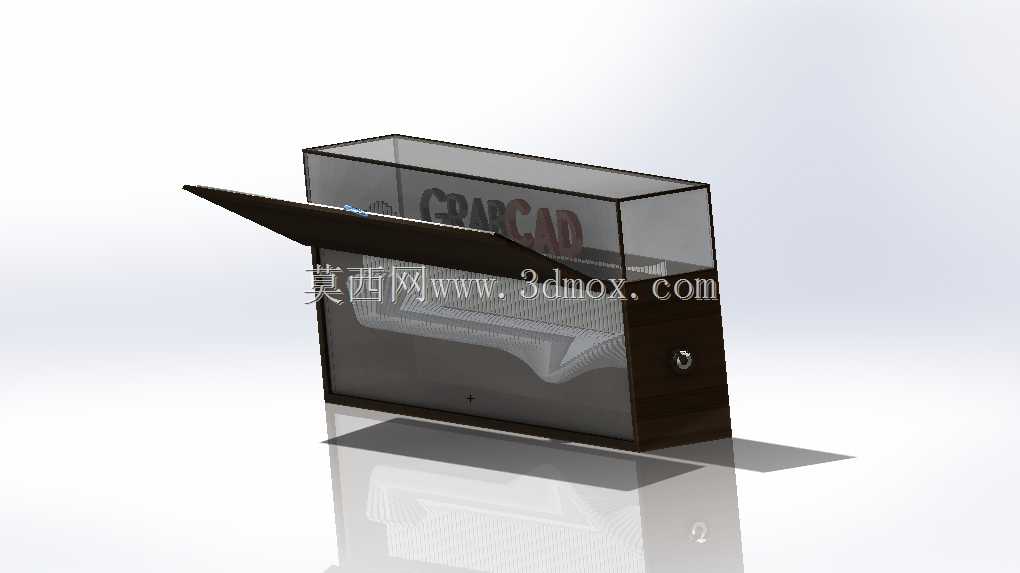

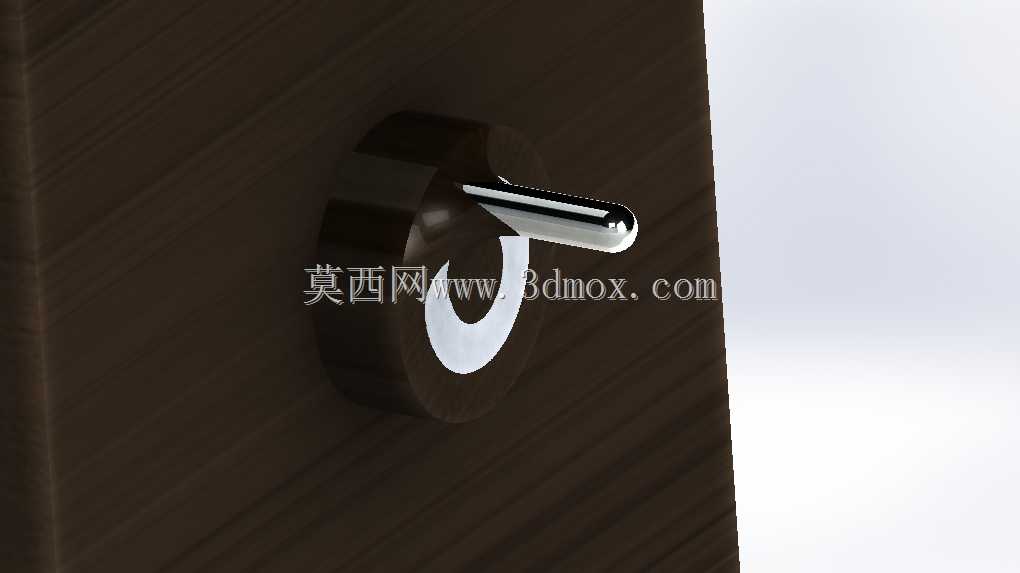

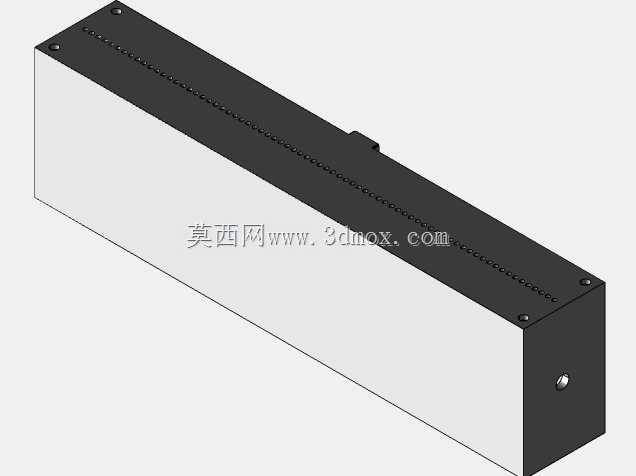

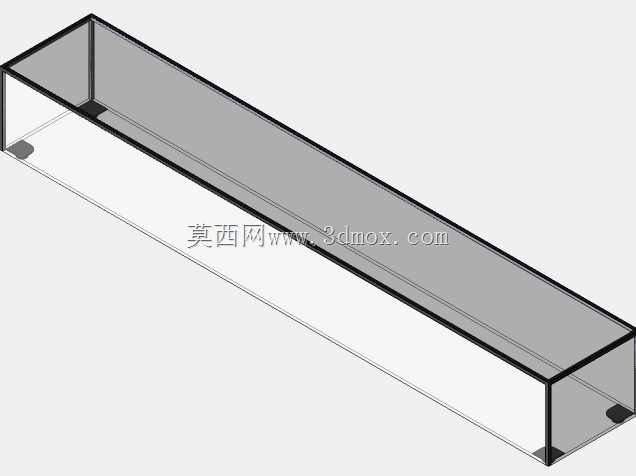

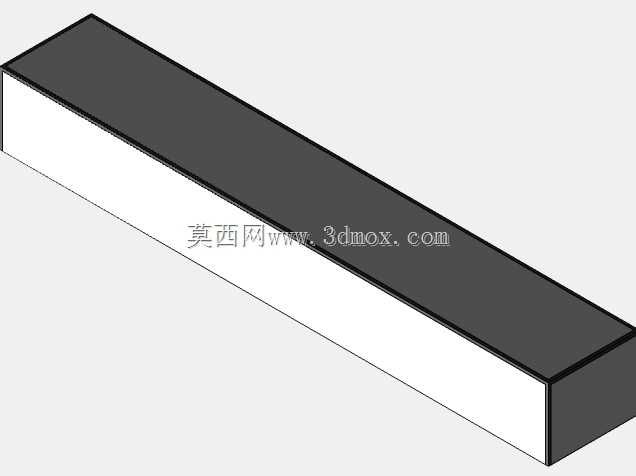

　　能直观让观察者理解凸轮轮廓曲线对从动件运动规律的控制作用。设计阶段首先确定了箱体的安装边界，整体采用长方体箱式结构，底部为深色实体基座，承担内部凸轮轴、导杆组件、传动件的承载功能，基座四周做了窄边金属饰条包边处理，既提升结构边角的抗磕碰能力，也能规整内部组件的安装空间，基座正面预留了锁止结构位，可在非展示状态下锁定透明上盖，避免内部精密凸轮组件积灰或者被误触移位；上部的透明罩采用高透光亚克力材质，和基座的嵌合槽做了公差配合设计，安装时直接嵌入基座的定位槽即可完成固定，不需要额外打胶或者紧固件连接，后期维护拆解时直接向上提起透明罩就能接触到内部所有传动组件，拆装效率较高。内部凸轮轴的支撑采用两端滑动轴承座结构，

　　轴承座直接固定在基座内部的安装凸台上，轴系的同轴度公差控制在0.02mm以内，避免长轴转动时出现卡滞或者跳动问题；每个凸轮和对应导杆的接触端都做了圆弧过渡处理，减少凸轮轮廓和导杆底端的接触应力，降低长时间运转后的磨损量，导杆的导向部分采用铜套镶嵌在基座内部的导向支撑板上，导杆和铜套的配合间隙控制在0.01-0.03mm之间，既保证导杆上下滑动顺畅，也不会出现横向晃动导致的展示字符错位问题。考虑到演示场景的使用需求，整套机构的运动速度设计区间为每分钟10-30转，对应流动展示的视觉节奏处于人眼舒适观察的范围，不会因为速度过快导致视觉疲劳，也不会因为速度过慢让流动效果显得卡顿；如果接入微型电机驱动，可在动力回路中串联调速模块，

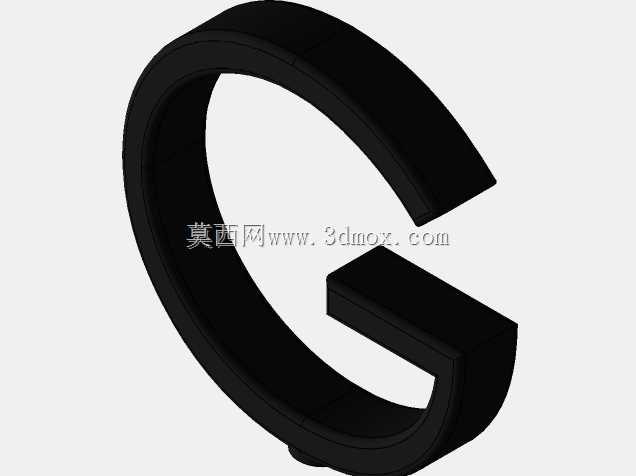

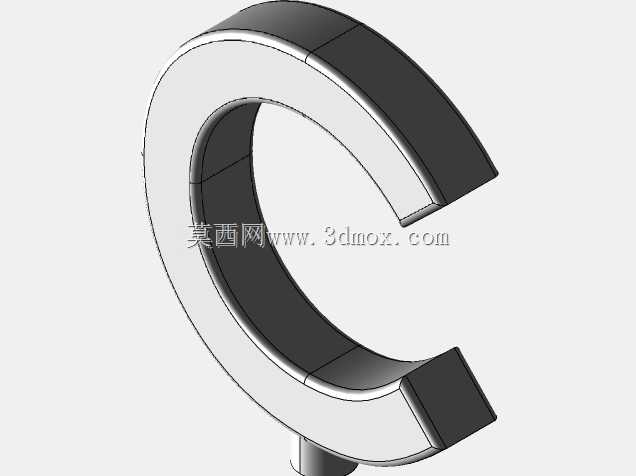

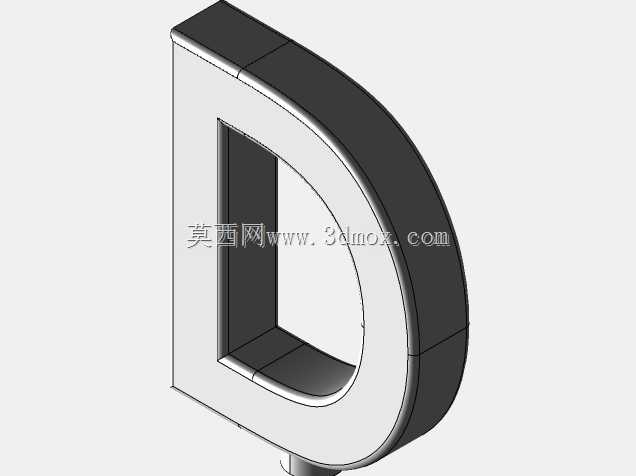

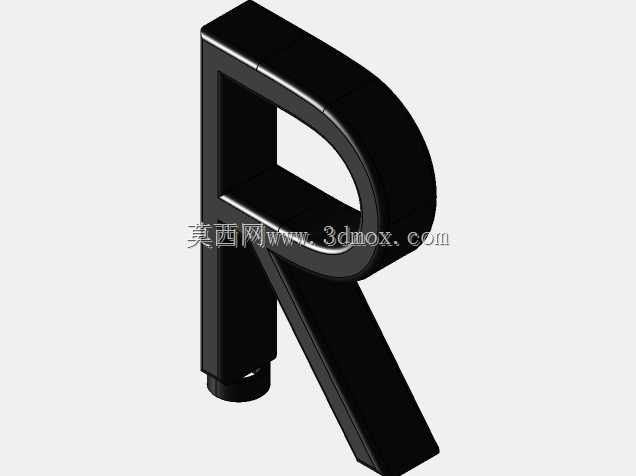

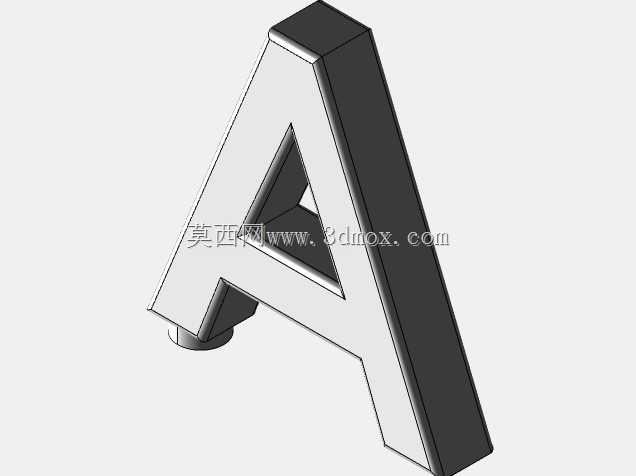

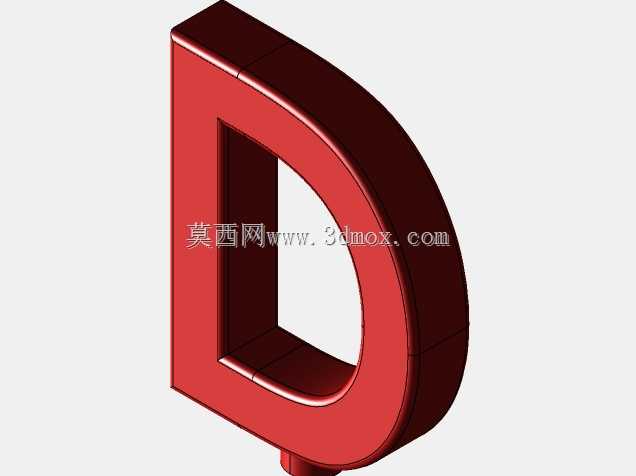

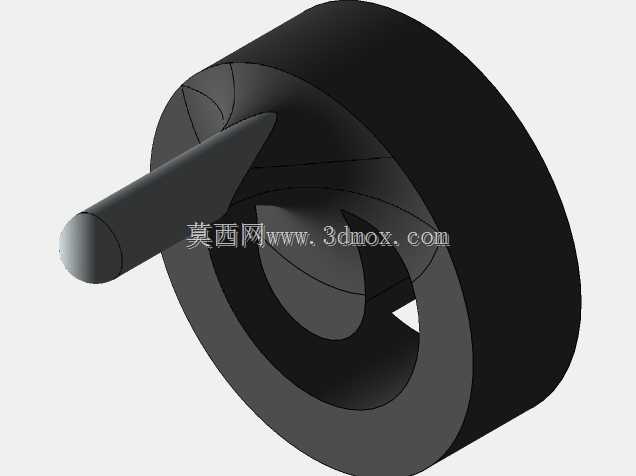

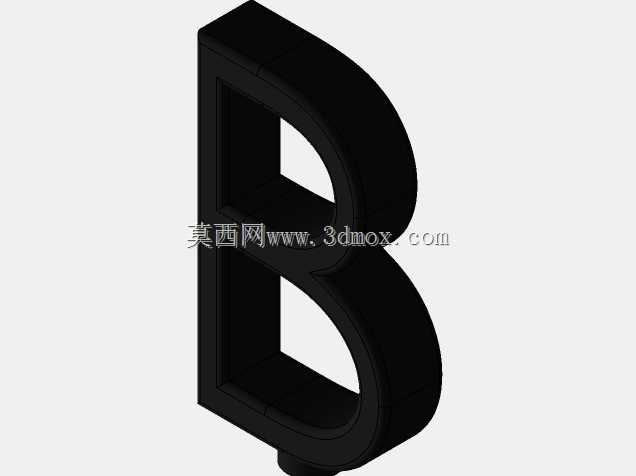

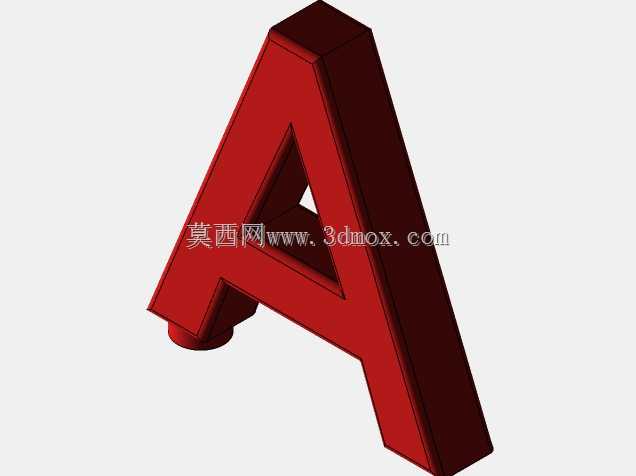

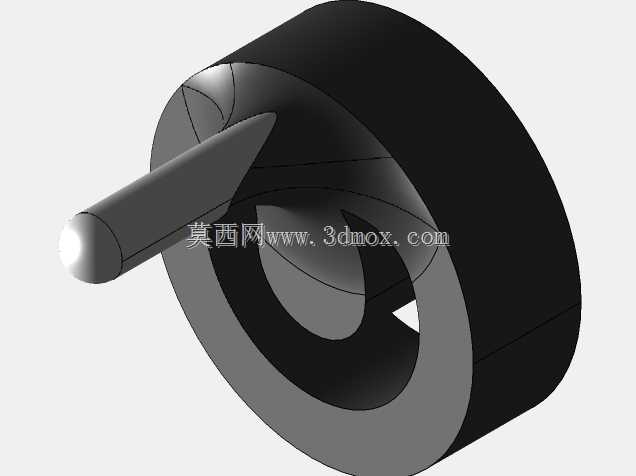

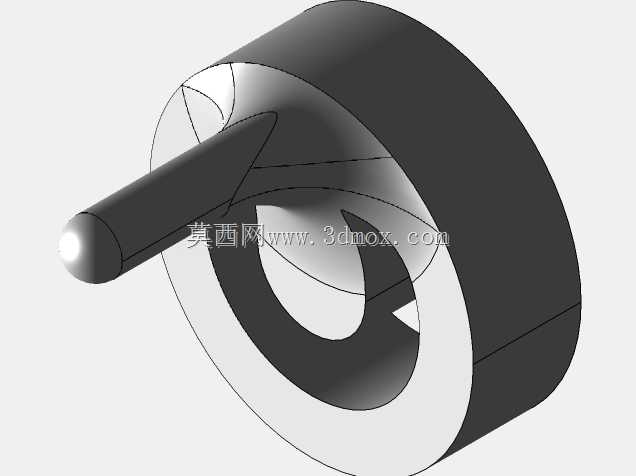

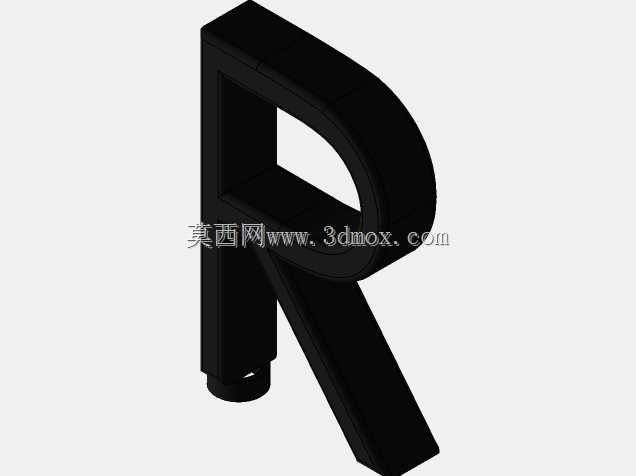

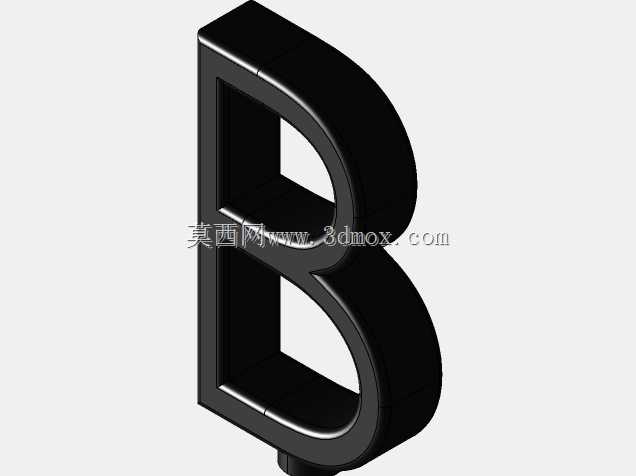

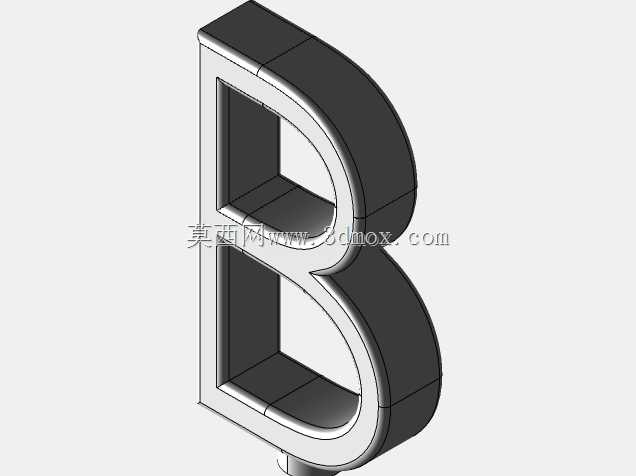

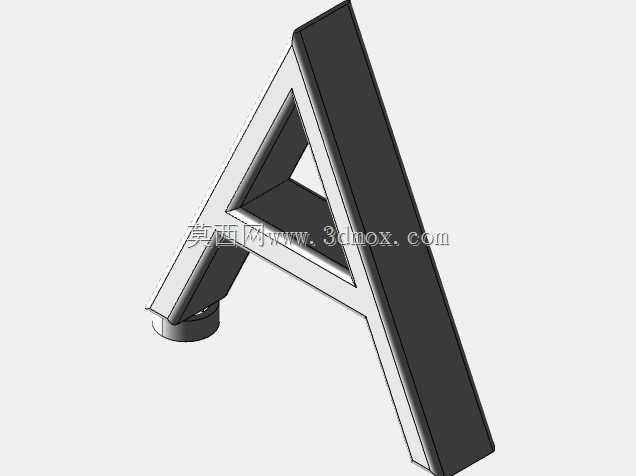

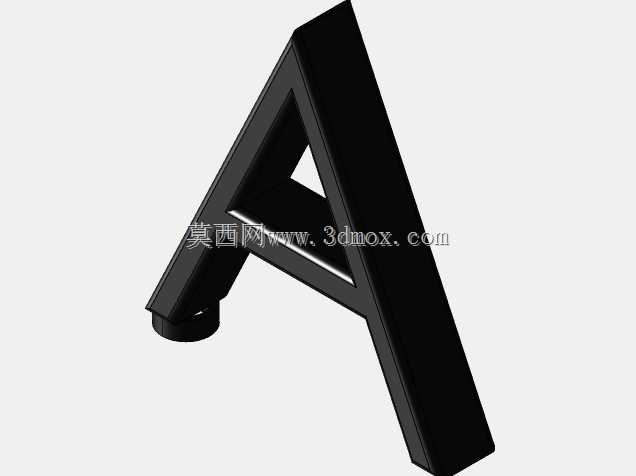

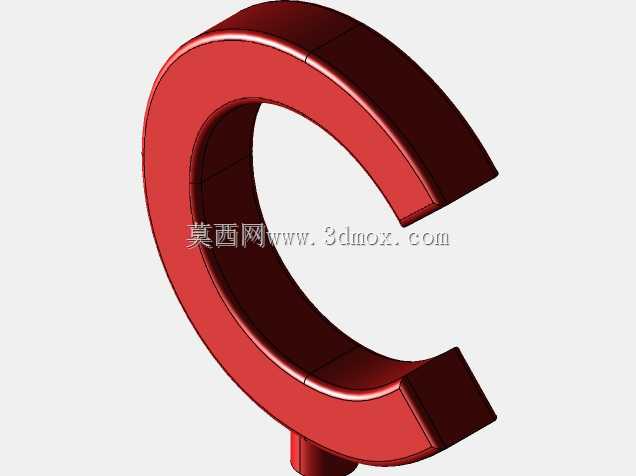

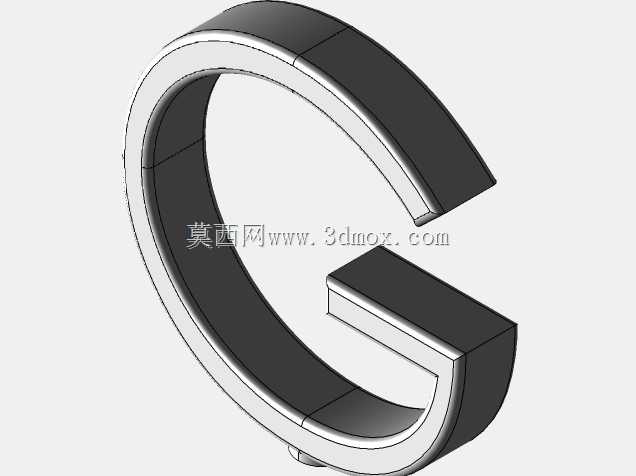

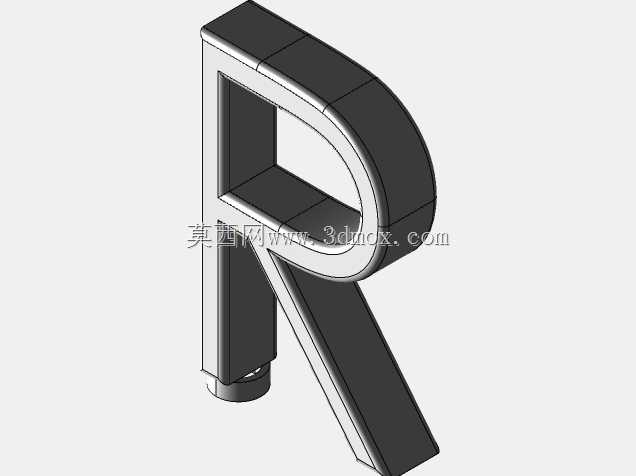

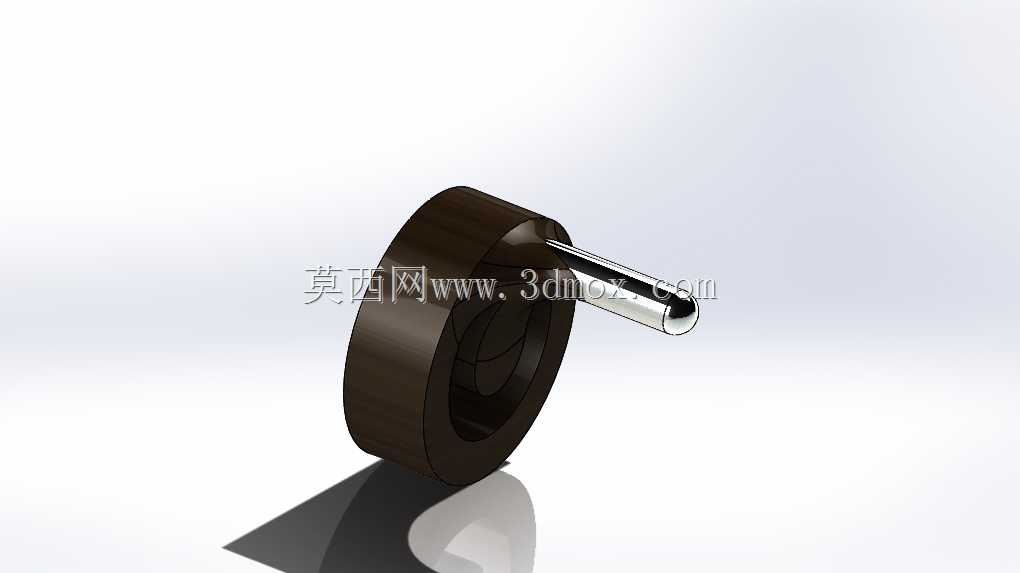

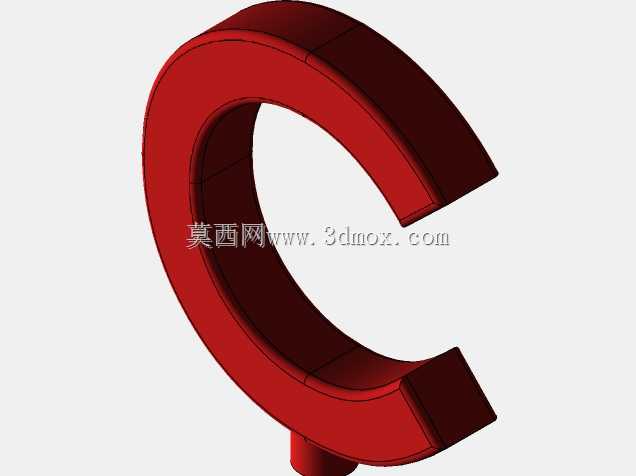

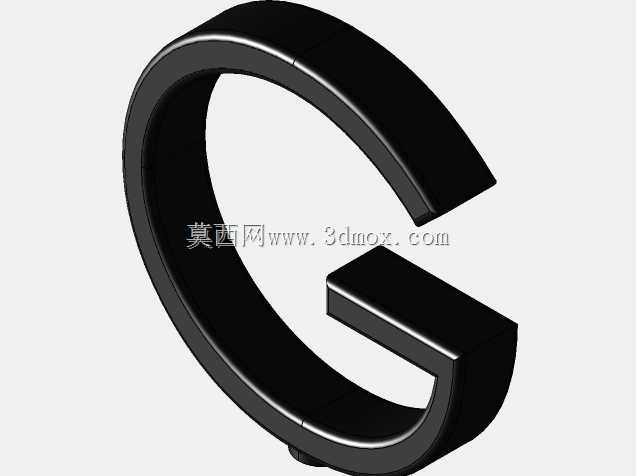

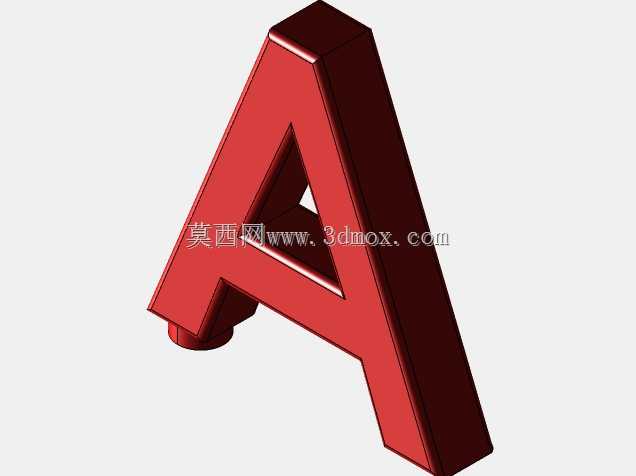

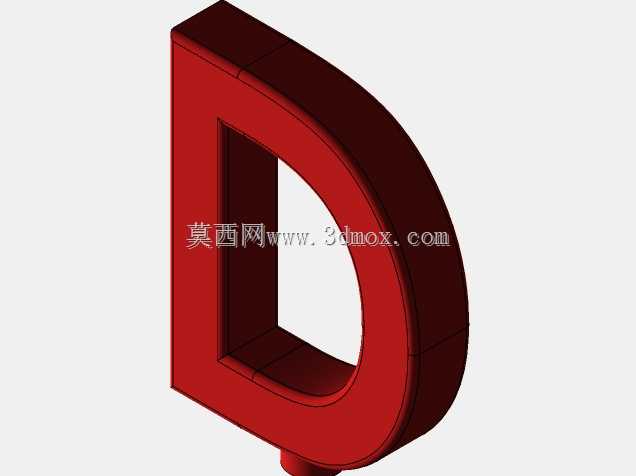

　　根据实际展示场景的需求灵活调整运转速度，手动驱动模式下则完全由操作者通过侧部旋钮控制转动节奏，适合教学场景下逐段讲解凸轮运动规律时使用。结构设计阶段特意将每个展示字符单元拆分为独立的零件进行建模装配，避免单个零件特征过多导致的建模卡顿，也方便后期更换不同的展示字符，只需要替换导杆顶端的字符连接件即可，不需要改动内部的凸轮传动核心结构；各凸轮的相位角在装配时做了定位标记，拆解维护后按照标记对位安装即可快速恢复预设的流动效果，不需要反复调试相位差，降低了后期维护的技术门槛。箱体底部预留了四个防滑脚垫的安装位，安装橡胶脚垫后可避免放置在光滑桌面时出现滑动，也能缓冲机构运转时产生的轻微振动，降低运转噪音；侧部的动力输入轴伸出端做了扁位结构，不管是安装手动旋钮还是连接电机联轴器，都能实现周向定位，不会出现空转打滑的问题。
