1.6升直列四缸发动机曲柄连杆结构

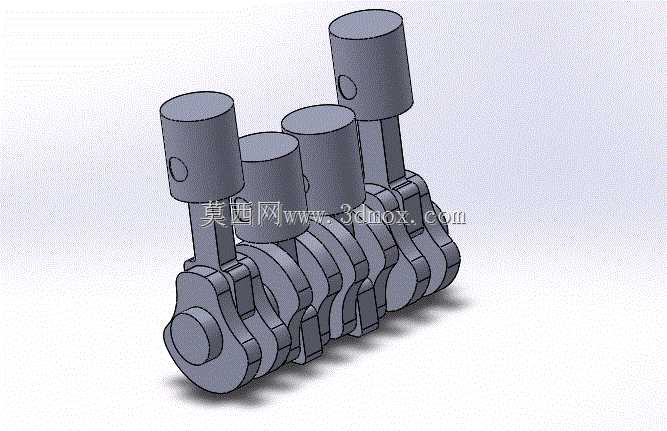

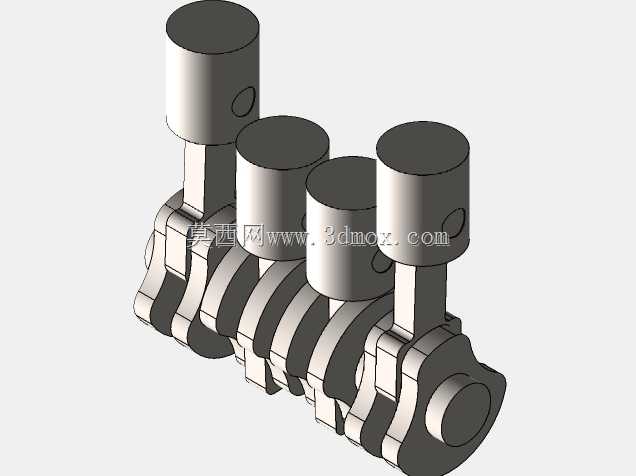

这套直列四缸动力单元的核心结构，在民用小排量乘用车动力配置中占据极高的普及度，1.6升的排量设定刚好覆盖家用紧凑型轿车的日常动力需求，兼顾低速扭矩输出与高速巡航的燃油经济性，是入门级家用车型最常采用的动力构型。从结构呈现来看，模型还原了曲柄连杆机构与活塞组件的装配关系，没有附带缸盖、配气机构、冷却润滑等外围附件，刚好把内燃机最核心的动力转换逻辑直观展现出来，非常适合用于动力结构原理的教学演示，也能作为新入门的结构设计人员理解内燃机核心运动逻辑的参考样件。

从实际工程应用场景出发，这类直列四缸构型的动力单元，除了搭载在常规家用燃油车上，也常被改装为小型固定动力源，用于小型发电机组、农用作业机械的动力配套，直列布局的结构简单，生产加工难度低，后期维护的便捷性远高于V型、水平对置等复杂构型，四缸的点火间隔均匀，运转时的振动水平远优于三缸机型，不需要额外加装平衡轴就能达到不错的平顺性，综合使用成本控制优势十分明显。

在功能特性层面，这套核心结构承担着内燃机能量转换的核心作用：活塞在气缸内承接燃烧产生的气体压力，通过活塞销将力传递给连杆，连杆再把活塞的往复直线运动转换为曲轴的旋转运动，最终向外输出扭矩。模型中四个活塞呈直线等距排列，对应曲轴上四个错角180度的曲柄销，相邻气缸的工作行程错开，保证动力输出的连续性，不会出现四冲程单缸机那种动力间断的顿挫感。设计时需要严格控制曲柄销的相位角度，同时要核算连杆的摆动角度范围，避免活塞运动到上下止点时出现连杆与缸壁的运动干涉，还要平衡曲轴旋转时产生的往复惯性力与旋转惯性力，保证整机运转的平稳性。

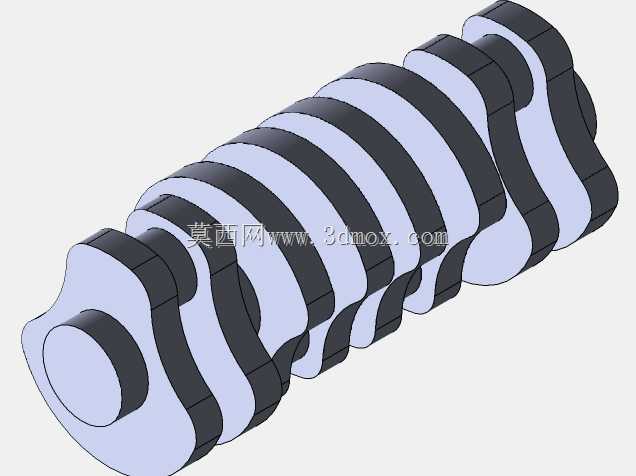

从设计思路的角度来说，这类教学用的结构模型，刻意省略了外围的附属结构，把核心运动副的配合关系完全裸露出来，方便观察者理解各部件的运动轨迹：活塞与缸壁的间隙配合、活塞销与连杆小头的铰接、连杆大头与曲柄销的转动配合、曲轴主轴颈与缸体主轴承座的旋转支撑，每一处配合的公差选择都直接影响整机的运行寿命与机械效率。实际量产设计中，活塞会设计成略微上小下大的锥形，同时带有一定的椭圆度，抵消热态工作时的热变形量，避免高温下活塞胀死在气缸内；连杆大头会做成分开式的结构，方便装配到曲轴的曲柄销上，结合面会采用止口或者定位套保证装配精度；曲轴上会配置对应的平衡重，抵消曲柄销和连杆大头旋转产生的离心力，降低主轴承座的载荷。

关于安装边界与尺寸参考，1.6升排量的直列四缸机型，缸心距通常在80-90mm区间，对应的整机核心曲柄连杆机构的总长度在350mm左右，曲轴的回转半径对应活塞行程，通常在70-80mm区间，加上连杆长度后，活塞运动的总高度范围在200mm上下，安装时需要预留出连杆摆动的侧向空间，避免曲柄连杆运动时与缸体内壁、曲轴箱加强筋发生干涉。这类结构的安装定位以曲轴主轴颈的同轴度为核心基准，主轴承座的孔位同轴度公差通常要控制在0.02mm以内，否则会出现曲轴运转卡滞、磨损加剧的问题；活塞的安装需要注意朝向，通常活塞顶部的避让坑、气门缺口会对应进排气门的位置，装反会导致活塞撞击气门，造成整机报废。

在日常的结构设计工作中，很多刚接触动力总成设计的工程师，很容易忽略曲柄连杆机构的运动校核，只做静态的装配干涉检查，没有模拟活塞全行程运动中连杆的摆动轨迹，往往会在样机试制阶段才发现连杆与缸体下沿的干涉问题，造成模具修改的成本浪费。这套简化的结构模型，刚好可以作为运动仿真的基础载体，通过添加运动副、驱动约束，就能直观模拟不同曲轴转角下各部件的位置关系，快速验证运动边界是否合理，也能用来演示不同连杆比对活塞侧推力、曲轴输出扭矩的影响，帮助设计人员快速理解核心参数的匹配逻辑。
