6.6升V12汽车发动机曲柄连杆机构

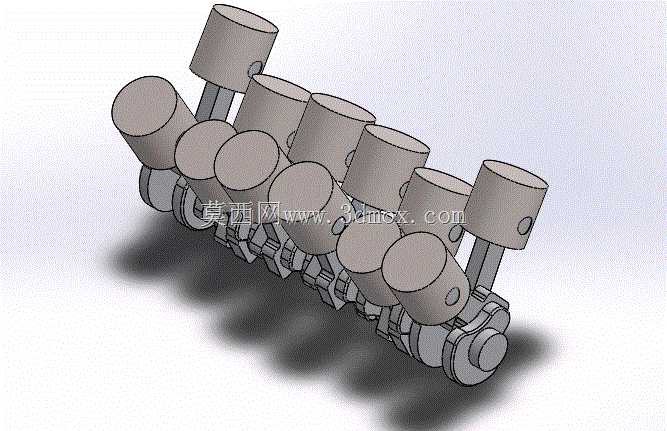

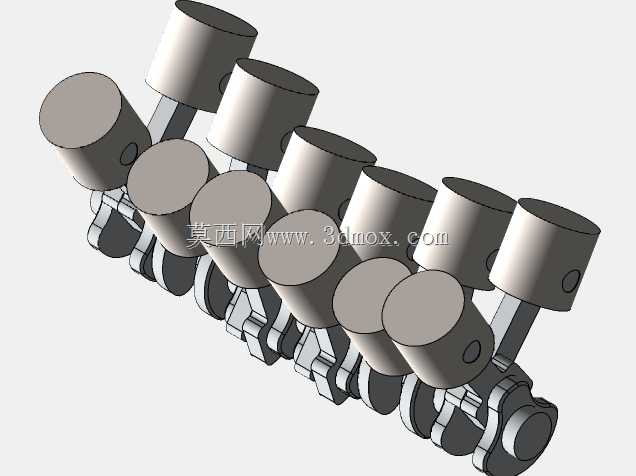

　　这套V12动力核心的结构模型，完整还原了大排量自然吸气内燃机曲柄连杆机构的全部运动关联部件，覆盖从活塞组、连杆总成到全支撑曲轴的完整传动链路，可直接用于动力总成结构教学、机构运动仿真验证以及新从业者的结构认知实训场景。在职业院校的汽车构造、内燃机原理课程中，这类等比例还原的实体结构模型，能让学习者直观观察V型12缸的错列布局逻辑，理解每一个曲柄销对应两组活塞连杆组件的布置方式，打破平面图纸难以呈现的空间结构认知壁垒。从实际工程应用角度看，V12机型的曲柄连杆布局天生具备极佳的运转平顺性，12个活塞分成两列以60度夹角错列布置，相邻做功气缸的点火间隔可以压缩到极短区间，曲轴运转时的一阶、二阶振动能通过活塞组的对向运动实现大部分自平衡，

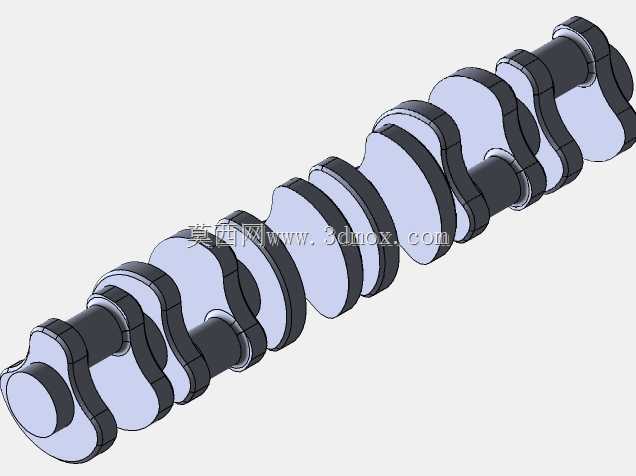

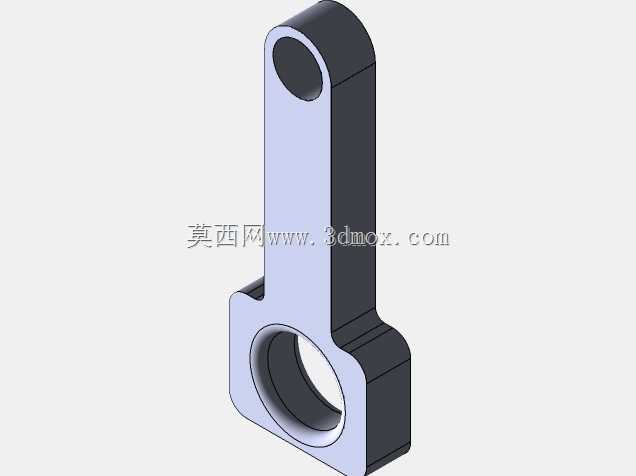

　　这也是大排量豪华车型、高端赛事动力单元偏爱V12结构的核心原因。这套模型在设计时完全遵循量产V12机型的结构逻辑，活塞采用典型的内燃机筒形活塞结构，预留了活塞环槽、活塞销座的安装位置，连杆采用平切口大头结构，与曲柄销的配合面、与活塞销连接的小头衬套位置都做了等比例还原，曲轴采用全支撑设计，每一个曲柄销两侧都设置主轴颈支撑，能承受大排量机型做功时的大扭矩冲击，避免高转速下曲轴出现挠曲变形。在安装边界的呈现上，模型完整还原了两列气缸的中心距、曲柄半径与连杆长度的比值，这个比值直接决定发动机的侧推力大小与活塞行程，量产机型中通常会把这个比值控制在合理区间，平衡发动机的整体高度与活塞运行时的缸壁磨损速率，模型里的比例完全参考量产6.

　　6升V12机型的参数设定，活塞在上止点、下止点的运动极限位置都做了准确限位，不会出现运动干涉问题。做运动仿真时，能清晰看到曲轴每旋转720度完成一个完整工作循环时，12个活塞按照点火顺序依次完成进气、压缩、做功、排气行程的运动过程，能直观观察到连杆在活塞往复运动与曲轴旋转运动之间的力传递过程，理解斜置布置的连杆如何分解活塞的往复冲击力，以及曲轴如何将直线方向的爆发力转化为旋转扭矩对外输出。对于结构设计从业者来说，这套模型可以作为大排量多缸内燃机曲柄连杆机构的设计参考，观察多缸机曲轴的平衡块布置逻辑——每一个曲柄臂上的平衡块都对应抵消相邻活塞连杆组的往复惯性力与旋转惯性力，避免曲轴高速旋转时产生过大的轴承负荷。不同于小排量直列机型，

　　V12的两列气缸错列布置让排气歧管、进气歧管的布置空间更充裕，同时曲柄连杆机构的受力更均匀，主轴颈的磨损量相比同排量的少缸机型更小，使用寿命更长。在教学场景中，这套模型还可以搭配不同行程的曲轴、不同长度的连杆做替换仿真，让学习者直观理解压缩比变化、行程缸径比变化对发动机动力输出特性的影响，不需要拆解真实发动机就能完成核心结构的认知实训，大幅降低教学过程中的设备损耗与安全风险。模型中所有部件的装配关系都完全按照实际装配逻辑设定，活塞销与活塞销座、连杆小头的配合间隙，连杆大头与曲柄销的配合间隙，主轴颈与缸体主轴承座的配合位置都做了准确还原，能直接用于生成装配工艺演示动画，帮助一线装配人员理解多缸发动机曲柄连杆机构的装配顺序，避免错装连杆方向、活塞朝向这类常见的装配问题。
