燃油喷射系统燃油压力调节器结构

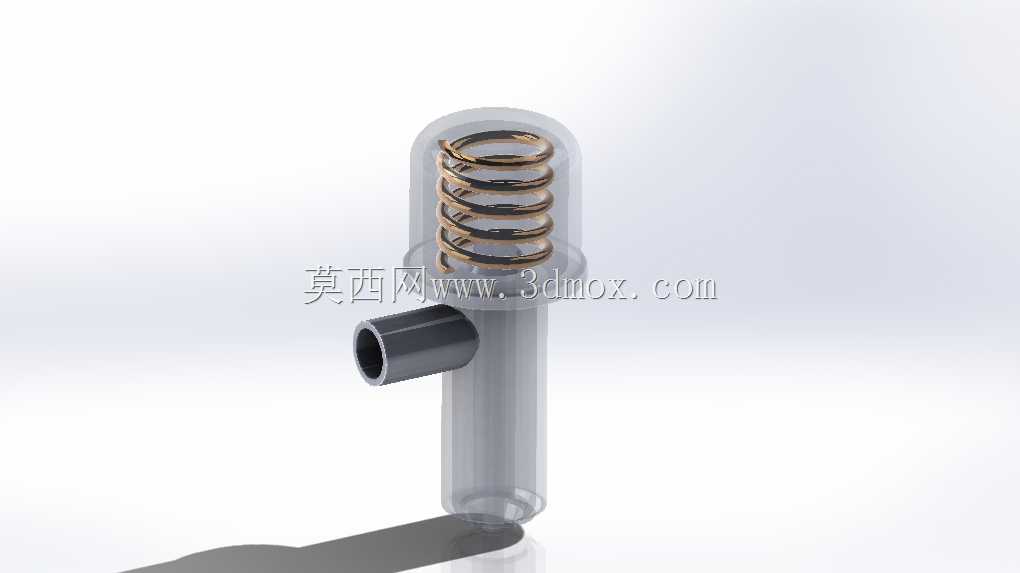

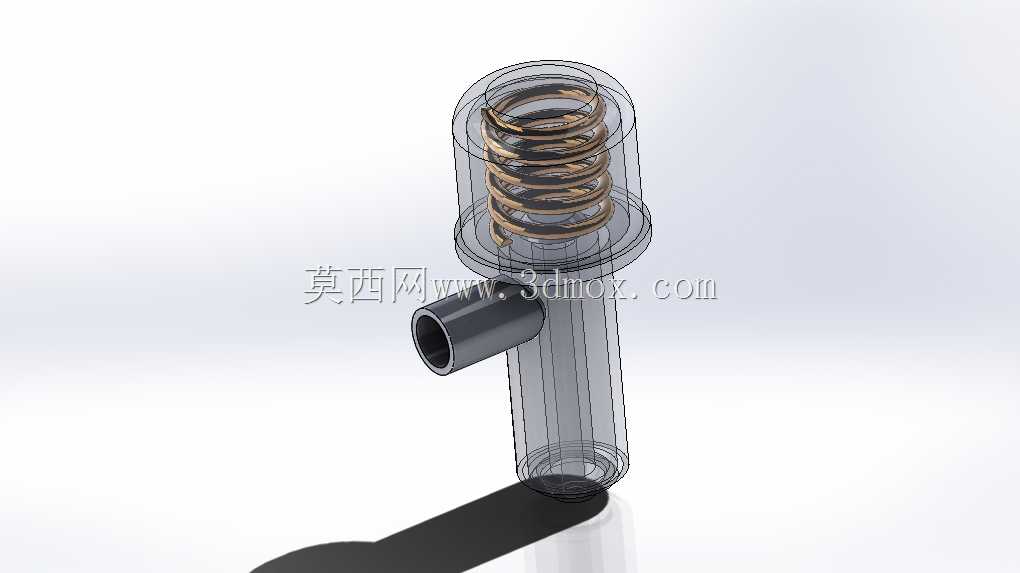

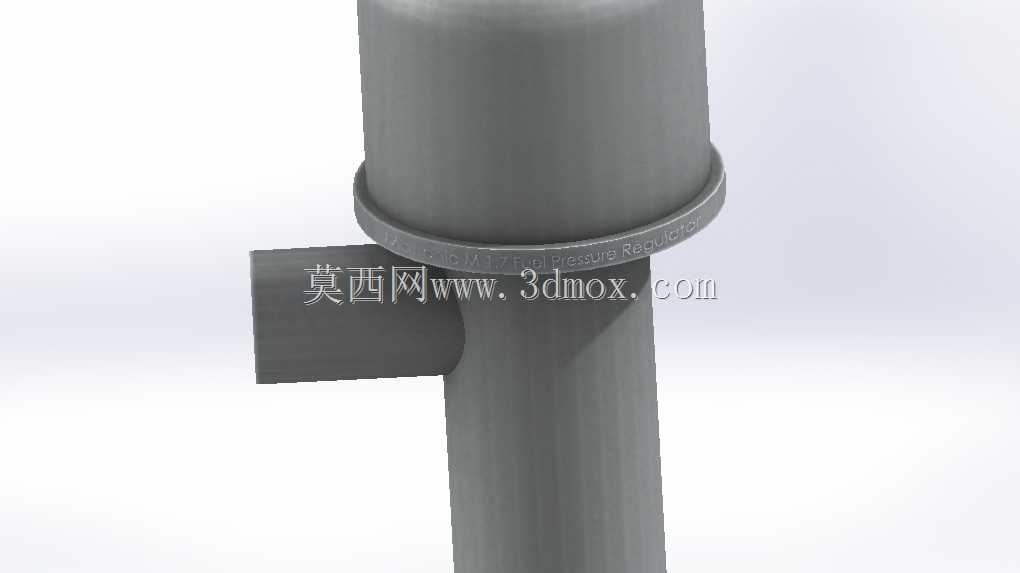

在车用燃油供给系统的实际工况匹配中，这类压力调节部件的核心作用是维持燃油轨内的压力稳定，避免供油压力波动导致的喷油量偏差，直接影响发动机空燃比控制精度与燃烧效率。从结构设计逻辑来看，该部件采用膜片配合弹簧的调压核心结构，侧部设置的管接头用于连通燃油轨的稳压腔，顶部的弹簧预紧力决定了系统的基础调压阈值，当燃油压力超过弹簧预紧力对应的压力值时，膜片会克服弹簧力抬升，泄流通道打开将多余燃油导回油箱，以此将系统压力始终维持在标定区间内。实际装车场景中，这类部件通常安装在燃油分配管的末端位置，安装时需要保证侧部接头与燃油轨接口的同轴度，避免密封面偏斜导致的燃油渗漏，其轴向安装尺寸需要匹配发动机舱内的布置边界，不能与周边的进气歧管、线束支架产生运动干涉。从建模细节来看，该结构还原了透明外壳内部的弹簧排布、阀芯导向结构以及侧部接头的接口形式，外壳的半透明设计能够直观展示内部调压组件的装配关系，弹簧的螺距、线径参数符合常规乘用车燃油压力调节器的设计取值，阀芯与阀座的配合面做了贴合处理，能够直观呈现压力调节时的动作逻辑。在做燃油系统匹配设计时，这类调压部件的流量特性是核心选型参数，需要匹配燃油泵的供油流量与喷油器的总喷油量，保证发动机在全负荷工况下，燃油轨压力不会出现明显掉压，怠速工况下不会出现压力超调导致的燃油过浓。建模过程中对弹簧的预压缩量做了还原，对应实际产品的基础压力设定值，侧部接头的外径尺寸匹配常规燃油软管的卡箍安装要求，接头端部的倒角结构方便装配时软管的导入，避免割伤软管内层导致的密封失效。很多初做燃油系统设计的工程师容易忽略调压部件的回油阻尼设计，该结构的回油通道做了缩径处理，能够避免回油过程中的压力脉动传递到油箱，减少燃油系统的振动噪音。从安装固定的角度来看，该部件的外壳设置有定位凸缘，装配时可以卡入燃油轨的安装卡槽内，不需要额外的固定支架，减少了整车装配的零件数量，也降低了后期维护的更换难度。在做三维装配校核时，需要重点关注该部件顶部的弹簧腔通气结构，该结构需要连通进气歧管的真空度，让系统燃油压力能够随进气歧管压力动态调整，保证喷油器的前后压差恒定，这也是电喷系统中喷油量精准控制的核心前提，建模时还原了通气口的位置，能够方便工程师在做整车布置时预留真空管路的走管空间。
