I型教学演示用阀门联动机构结构

　　这套I型阀门联动结构，最初的设计定位是面向职业院校机械原理教学、工业阀门原理演示场景，同时也可作为小型流体控制回路的原理验证样件使用，区别于工业现场直接承压的工业阀门，它的核心作用是把阀门启闭过程中，摇臂、阀杆、支撑座、基座之间的联动关系直观呈现出来，让学习者能清晰观察到圆周输入运动如何转化为阀杆的直线往复启闭动作，也能为小流量印刷管路、实验台流体回路的阀门选型提供结构参考。

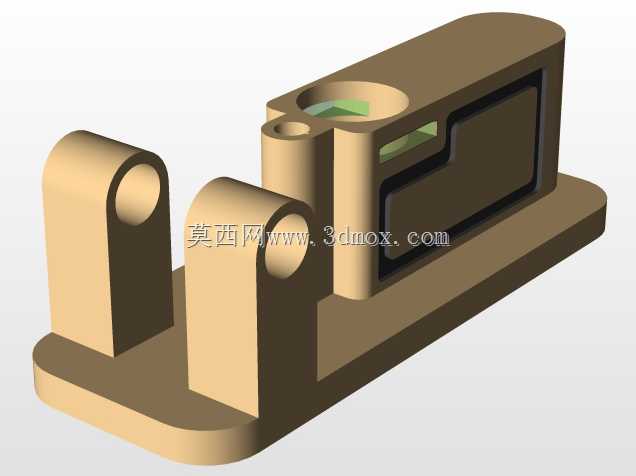

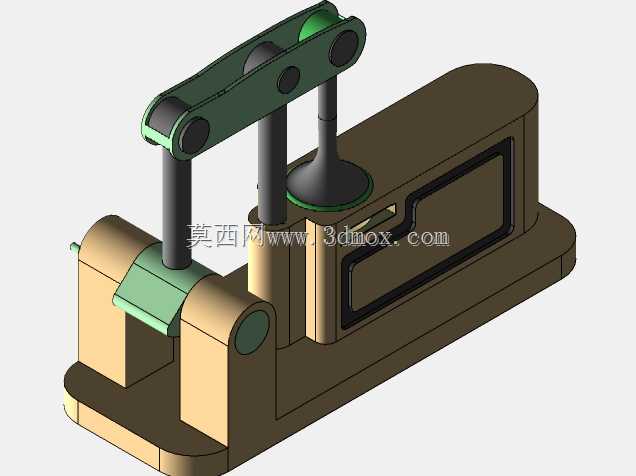

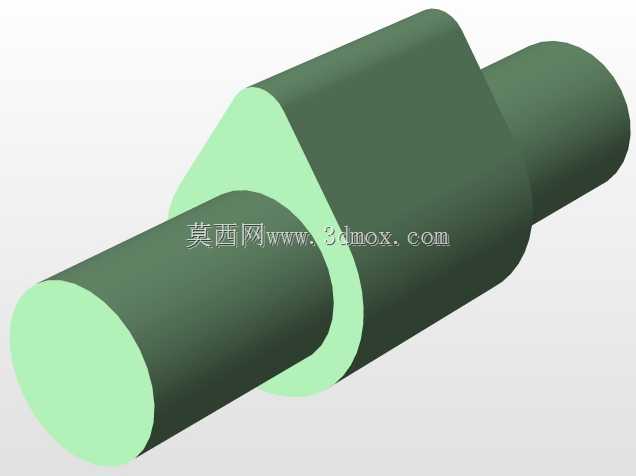

　　从实际功能逻辑来看，这套机构的核心动作链路非常清晰：上方的摇臂组件作为动力输入部件，通过铰接的连杆结构带动两根平行布置的阀杆做上下方向的直线运动，其中靠近基座前侧的阀杆直接控制通路的通断，后侧的阀杆配套设置了限位缓冲结构，避免阀杆下行超程造成密封面撞击损伤。基座部分采用了一体化的长条形承载结构，底部做了平整的安装面，预留了四个沉头安装孔位，可直接固定在实验台架或者设备安装基板上，不需要额外做转接支架，安装边界的长宽尺寸控制在220mm×80mm范围内，整体高度在160mm左右，不会占用过多台架安装空间，适合教学场景下的桌面摆放演示。

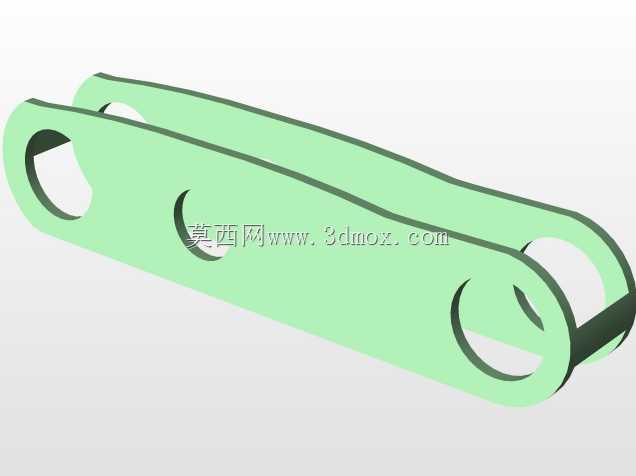

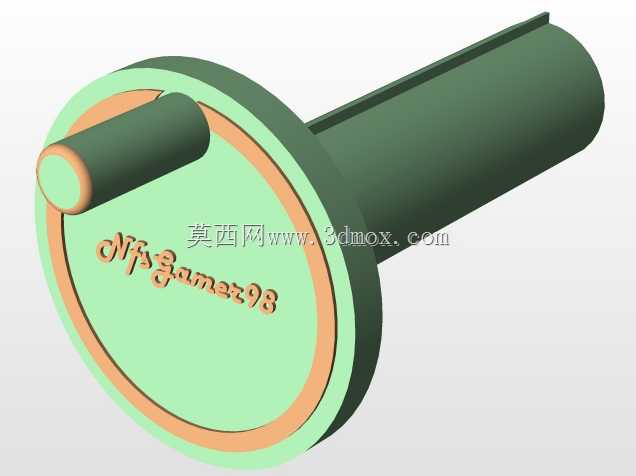

　　设计过程中优先考虑了运动干涉的规避问题：摇臂的转动行程做了机械限位，最大摆角控制在45度，刚好对应阀杆从全开到全关的完整行程，摇臂上的三个铰接孔采用了等距布置，保证输入力臂的力矩传递效率稳定，不会出现动作死点。阀杆和基座的配合部位采用了导向套结构，导向套和基座采用过盈压装配合，阀杆表面做了粗糙度控制，往复运动过程中不会出现卡滞、偏磨的问题，长期演示使用也能保持动作顺畅。基座侧面做了内凹的观察窗结构，一方面可以减轻整体结构重量，另一方面也能让观察者直观看到阀杆在基座内部的运动行程，方便理解阀门内部的动作逻辑。

　　在结构细节处理上，摇臂和阀杆的铰接部位采用了销轴连接，销轴端部做了卡簧槽，配套轴用卡簧防止销轴脱出，日常维护时只需要拆下卡簧就能快速拆解部件，方便讲解各个零件的装配关系。阀杆下端的密封配合面做了圆弧过渡设计，和阀座接触时能保证密封面的贴合度，在原理演示时可以直观展示密封副的配合状态。支撑立柱部分采用了等直径的圆柱结构，既作为摇臂的转动支撑座，也承担了整个上部结构的承载作用，立柱和基座之间采用了定位销加螺栓的双重固定方式，保证上部结构在反复动作过程中不会出现松动偏移。

　　从应用延伸角度来说，这套结构的传动逻辑可以直接迁移到小通径内燃机气门控制机构、小型印刷设备的流体管路控制阀组上，只需要根据实际承压要求更换对应材质的密封件和壳体，调整阀杆的行程参数，就能适配不同的工况需求。建模过程中所有配合面都保留了合理的公差间隙，装配关系完全按照实际机械装配逻辑搭建，没有出现过定义或者干涉的问题，每个零件的特征都做了参数化处理，调整摇臂长度、阀杆直径、基座尺寸等参数时，只需要修改对应特征参数就能快速生成衍生结构，方便设计人员根据不同的使用场景做结构优化。

　　考虑到教学场景的使用需求，整个结构的零件数量控制在12个以内，没有复杂的异形曲面结构，加工难度低，采用普通的数控铣削、车削工艺就能完成所有零件的加工，不需要特殊的加工设备，院校实训场景下也可以作为金工实习的装配实训件使用，让学员在加工、装配、调试的过程中理解阀门联动机构的工作原理。结构上没有设置冗余的装饰特征，所有外形结构都服务于功能需求：基座的圆角过渡是为了避免锐边划伤，摇臂的减重孔是为了降低运动部件的惯量，让手动操作演示时的手感更顺畅，阀杆上的限位凸台是为了控制最大开启行程，所有细节设计都围绕实际使用需求展开，没有多余的造型设计。
