杠杆式弹簧加载安全泄压阀结构设计

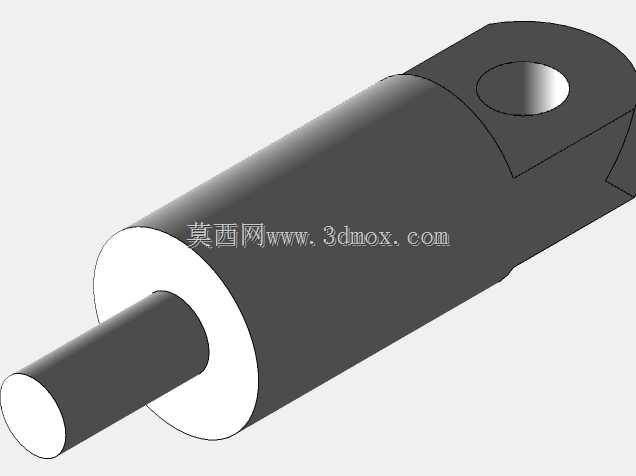

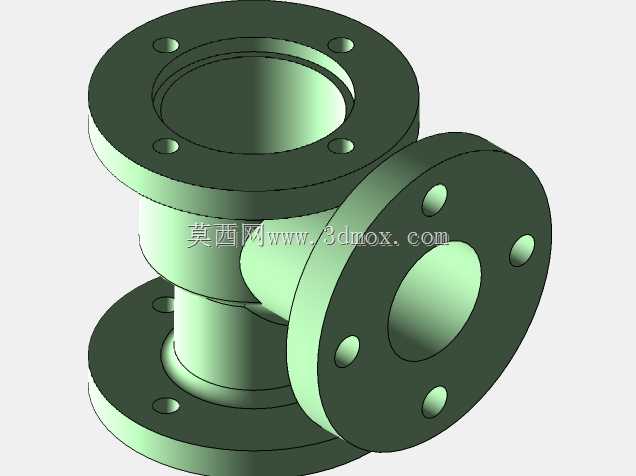

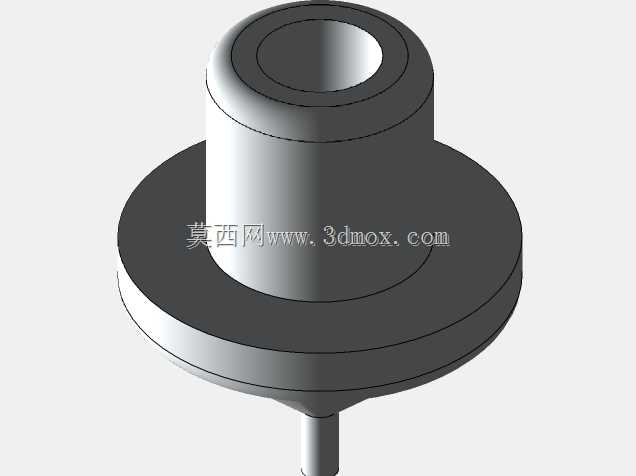

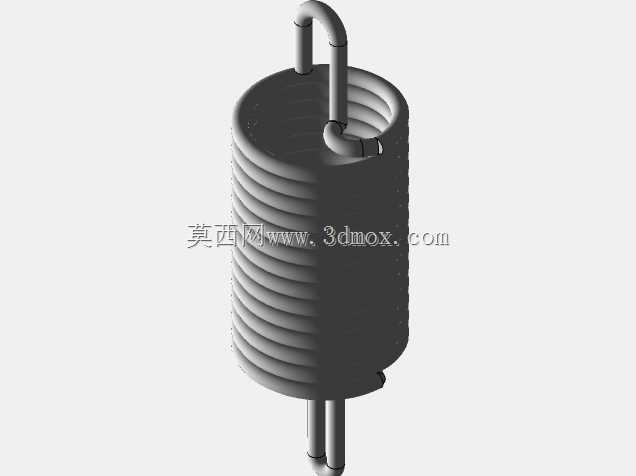

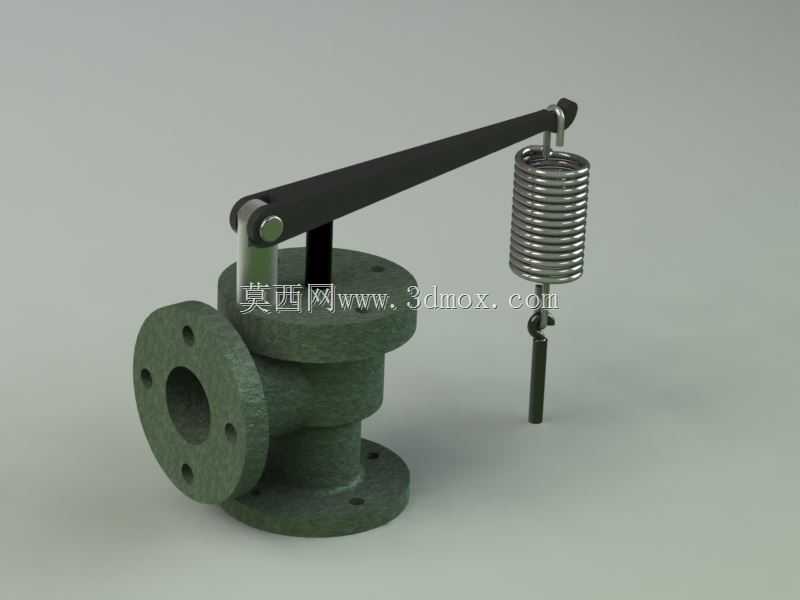

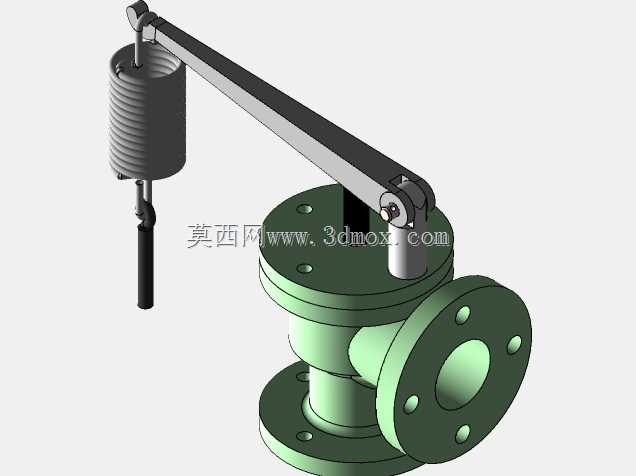

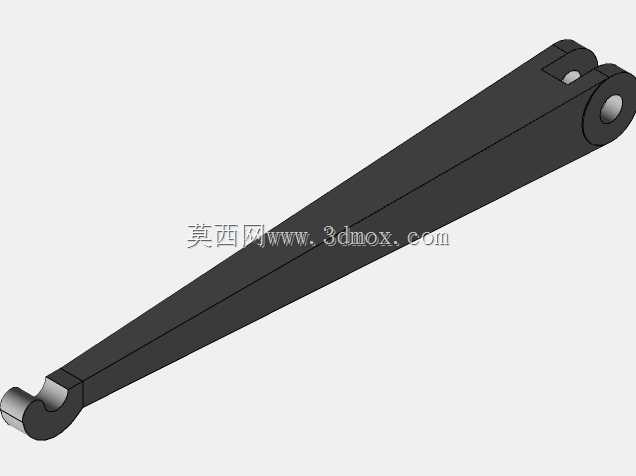

在承压管路与压力容器的运行体系里，超压泄放是最后一道安全防护屏障，这类带杠杆配重的弹簧加载安全阀，常被应用在蒸汽锅炉、低压储气罐、工业给排水承压管网这类对泄放压力稳定性要求较高的场景中，相比纯弹簧直动式安全阀，杠杆配重结构可以抵消一部分弹簧刚度变化带来的开启压力偏差，在长期运行工况下压力整定的漂移量更小。从实际功能逻辑来看，当设备或管路内部的介质压力超过整定阈值时，介质作用在阀瓣上的向上推力会克服弹簧预紧力与杠杆配重的下压力，带动阀瓣抬升，介质从阀体侧部的法兰接口向外泄放，当内部压力回落至安全回座压力区间时，弹簧拉力配合杠杆配重的下压力会推动阀瓣重新压紧阀座，自动截断泄放通道，避免介质持续泄漏造成物料损耗与安全隐患。设计这类阀门的三维结构时，首先要明确核心受力边界：阀体采用角式流道结构，下部法兰用于对接设备或主管道的顶部接口，侧部法兰对接泄放管路，两个法兰的密封面平面度、螺栓孔位置度需要严格匹配对应压力等级的法兰标准，避免安装时出现密封错位。杠杆的铰接支点设置在阀体顶部的支架上，支点位置的销轴需要承受杠杆摆动带来的交变剪切力，因此铰接部位的配合间隙要控制在合理范围，既要保证杠杆摆动无卡滞，也要避免间隙过大导致阀瓣对中偏移，出现密封面偏磨泄漏的问题。弹簧的选型与安装位置经过了受力匹配计算，弹簧上端挂接在杠杆端部的挂点上，下端通过拉杆连接阀瓣组件，杠杆的力臂比经过校准，通过调整配重块在杠杆上的位置，可以在不更换弹簧的前提下小范围调整整定压力，适配不同工况的压力保护需求。从安装边界来看，这类角式结构的安全阀安装时需要保证阀杆处于垂直状态，杠杆摆动方向不能有其他管线或设备构件遮挡，预留出足够的配重调整与后期维护空间，阀体下部法兰的连接螺栓需要对角均匀紧固，避免法兰面受力不均导致密封失效。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面的密封比压更高，在低压工况下也能保证可靠密封，同时阀瓣带有导向结构，在开启和回座的往复运动中不会出现偏斜，保证密封面每次闭合都能精准贴合。在建模过程中，需要重点验证几个运动干涉点：杠杆绕支点摆动到最大开启高度时，弹簧的拉伸量不能超过弹簧的极限拉伸行程，配重块不能触碰阀体或周边结构，阀瓣抬升到最高位置时不会与阀体内部的流道壁发生剐蹭。另外，阀体的流道过流面积需要匹配额定泄放量要求，侧部泄放接口的通径不能小于阀座的通径，避免泄放时出现流阻过大导致泄放能力不足的问题。这类阀门在实际使用中，不需要额外的外接动力源，完全依靠介质自身压力与机械结构的受力平衡实现自动启闭，结构可靠性高，维护时只需要定期检查铰接部位的润滑情况、弹簧的锈蚀程度以及密封面的磨损情况，就能保证长期稳定运行，非常适合工况相对稳定、不便于频繁维护的承压系统使用。
