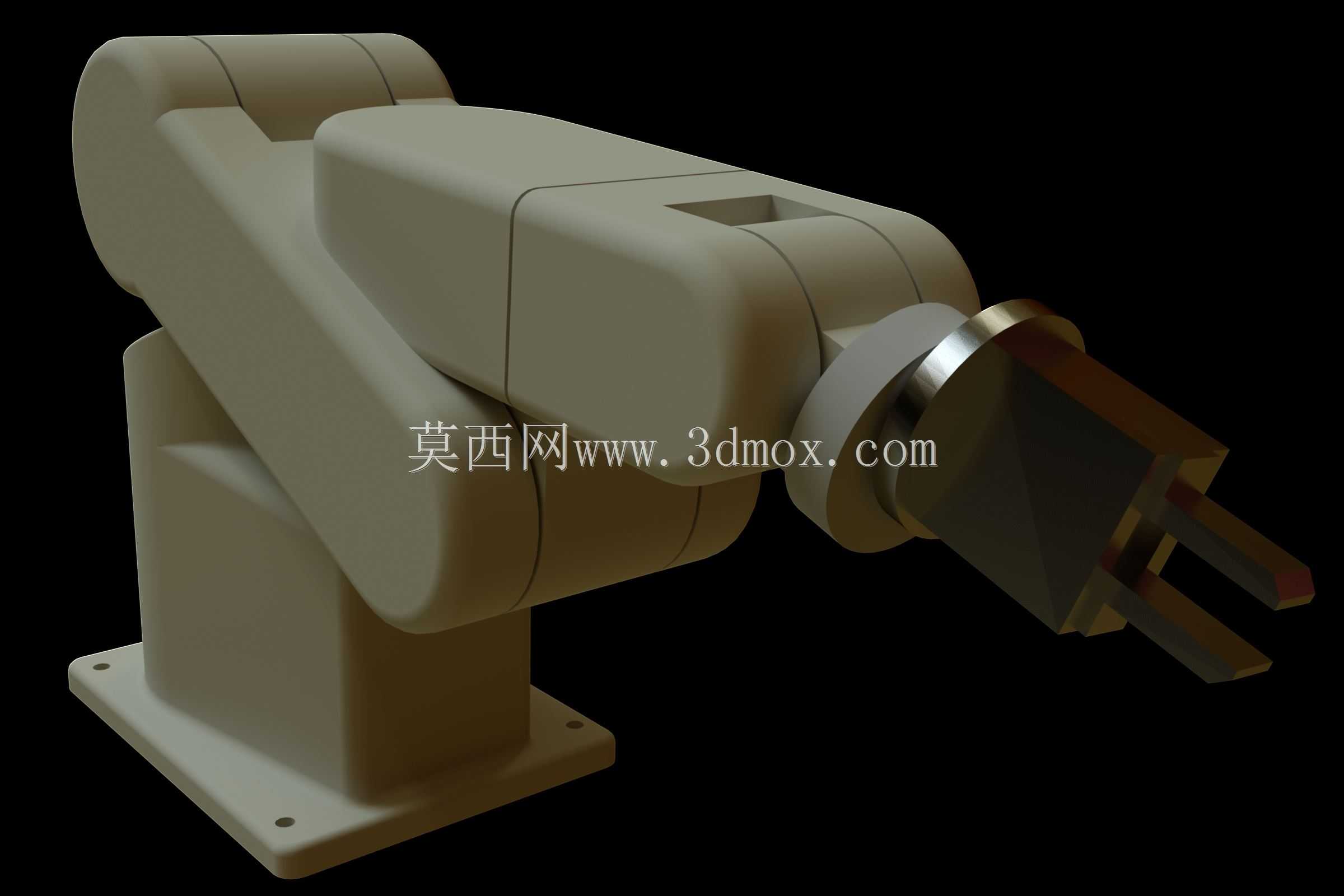

这款多关节机械臂的装配结构,核心面向轻载工业搬运、上下料以及教学演示场景设计,整体采用串联关节布局,从底座安装面到末端执行器的结构衔接完全按照实际工业部署的边界条件做了适配。底座部分采用方形法兰安装结构,四个安装孔位对称分布在底座四角,安装面做了平整化处理,能够直接固定在型材工作台或者专用设备机架上,安装时不需要额外做转接板加工,适配常规工业安装的孔位间距要求,底座内部预留了走线空腔,能够容纳关节驱动的线缆穿过,避免设备运行时线缆外露剐蹭周边工装。大臂与底座的衔接采用回转关节结构,关节处做了圆弧过渡的壳体设计,既能够覆盖内部的传动与驱动部件,也避免了直角结构在回转过程中与周边设备产生干涉,大臂的摆动角度范围覆盖了常规工位的上下料区间,在实际产线部署时,不需要额外调整周边工位的布局就能覆盖常见的取放料行程。小臂与大臂的衔接关节同样采用内置传动的结构设计,壳体的分模线完全沿着关节回转的径向分布,装配时能够沿着关节轴线依次装入轴承、传动件以及驱动部件,不需要做复杂的工装定位,后期维护拆解时也能单独拆卸小臂部分,不需要将整个机械臂从安装底座上拆下。末端腕部结构采用紧凑的回转设计,能够适配夹爪、吸盘等多种通用末端执行器,末端的安装法兰做了标准化的接口设计,能够直接对接市面上常规的轻载末端执行配件,不需要单独做转接件加工。整个装配体包含了所有独立零件的结构,每个零件的配合面都做了符合机械加工公差的设计预留,比如关节处的轴承安装位预留了标准的配合公差带,壳体的连接孔位对应了紧固件的安装尺寸,装配时能够按照实际生产的装配流程依次完成组件拼接,不会出现结构干涉或者配合错位的问题。在实际应用中,这类轻载机械臂常部署在3C电子装配工位、小型零件检测上下料工位以及教学实训平台,能够替代人工完成重复性的取放、搬运动作,负载能力适配小型零件的作业需求,运行时的关节运动轨迹平滑,壳体的外形设计做了圆角处理,不会在运行过程中剐蹭操作人员或者周边物料。设计过程中优先考虑了装配工艺性,所有零件的安装方向都沿着关节轴线或者垂直于安装面的方向,没有需要侧向斜装的复杂结构,普通装配工人按照装配流程就能完成整机组装,不需要特殊的专用工装。外形尺寸方面,整臂伸展后的最大作业半径覆盖了常规单人操作的工位范围,收缩后的整体体积紧凑,能够在狭小的设备间隙内部署,不会占用过多的产线空间,底座的安装尺寸适配市面上常见的小型设备机架安装标准,不需要对现有产线做大规模改造就能直接替换原有工位的人工操作位。关节处的壳体采用一体化包覆设计,能够阻挡车间内的粉尘、切削液溅入内部传动结构,提升设备在车间环境下的运行稳定性,同时壳体的外观曲面流畅,没有突出的紧固件或者结构棱角,避免设备运行过程中勾挂线缆或者工作服,提升作业现场的安全性。整个装配结构的零件拆分完全符合实际加工的工艺要求,没有出现无法加工的倒扣或者薄壁结构,每个结构件的壁厚都保持均匀,适合采用注塑或者铸铝工艺批量加工,能够有效控制量产时的加工成本。
- 上一篇:法兰式轴端手动锁紧夹紧机构
- 下一篇:达契亚桑德罗斯特普韦家用SUV外观结构
- 全部评论(0)
- 模板大小 2.98 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering,Autodesk Inventor
- 软件分类 工业机器人
