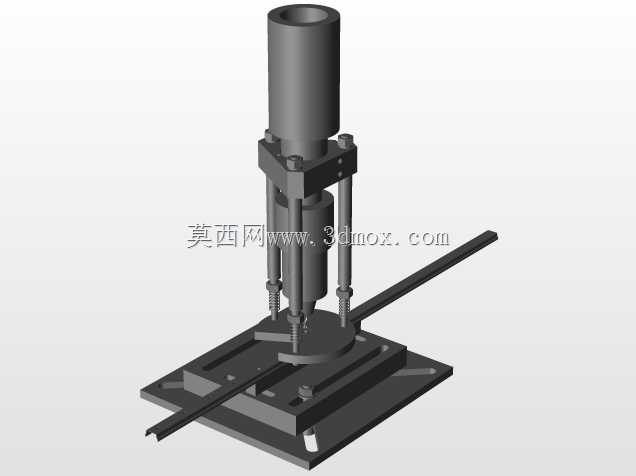

钢型材专用立式钻孔加工工装

在钢结构预制、门窗型材加工、幕墙构件生产这类批量型材加工场景里，长条形钢型材、铝型材的等距穿孔作业一直是效率瓶颈——普通台钻需要人工逐个划线定位，装夹找正时间占整个加工周期的六成以上，遇到薄壁型材还容易出现钻孔偏移、型材压变形的问题，这套钻孔装置就是针对这类痛点做的定向结构设计。整套装置采用立式钻削布局，底部安装基板预留了标准T型槽安装位，可直接固定在常规车间工作台或钻床台面上，安装边界控制在长600mm、宽400mm的矩形范围内，不需要对现有加工场地做额外改造，适配多数中小型加工车间的工位空间。装置的核心定位结构采用仿形工装座，工装座的型面完全匹配待加工型材的截面轮廓，型材放置后不需要额外找正，侧向设置的快速压紧件可在3秒内完成单根型材的装夹锁定，压紧力作用点避开钻孔加工位，避免薄壁型材受压紧力出现局部凹陷变形。钻削执行部分采用双导柱导向结构，导柱表面做了高频淬火处理，硬度达到HRC58以上，配合无油衬套做滑动导向，钻削主轴的进给方向垂直度公差可控制在0.02mm/100mm以内，能有效避免钻孔偏斜、钻头崩损的问题，主轴的进给行程预留了80mm的调节空间，可适配厚度3mm到30mm范围内的型材加工需求，不需要额外更换导向部件。考虑到型材加工经常需要加工等距排列的安装孔，工装座上设置了可调节的定位挡块，挡块可沿型材长度方向滑动调整位置，配合刻度标识可快速设定孔距，加工完一个孔后只需要推动型材靠紧挡块即可完成下一个孔的定位，不需要重复划线测量，批量加工时的孔距公差可稳定控制在±0.1mm以内，完全满足钢结构装配、幕墙安装的精度要求。装置的钻削头部分设置了快换夹头结构，可根据加工孔径需求快速更换不同直径的钻头，夹头的同轴度公差控制在0.01mm以内，更换钻头后不需要重新校正主轴跳动。在排屑设计上，工装座的钻孔正下方预留了排屑缺口，加工产生的铁屑可直接从缺口落入下方的集屑槽，不会堆积在定位型面上影响型材的装夹定位精度，日常清理只需要抽出集屑槽倾倒即可，维护难度极低。整套装置的受力结构做了针对性加强，底部基板厚度达到25mm，导柱安装座与基板之间采用销钉定位+螺栓锁紧的连接方式，钻削进给时的反作用力可直接通过基板传递到工作台，不会出现结构晃动影响加工精度的问题。针对不同截面规格的型材加工需求，仿形工装座采用可拆卸式设计，只需要更换对应截面的工装座，即可适配C型钢、矩形管、角铁、导轨型材等多种常见型材的钻孔加工，工装座的更换只需要松开四个固定螺栓，单人即可在5分钟内完成切换，不需要对整套装置做重新校准。在实际生产场景中，这套装置可搭配普通台钻使用，也可单独加装进给手轮作为手动钻孔工装使用，单工位的加工效率相比传统台钻划线加工可提升3倍以上，同时对操作工人的技能要求大幅降低，不需要专业的划线工即可完成高精度的型材钻孔作业，非常适合中小型五金加工、钢结构预制、门窗生产企业的批量加工需求。装置的所有滑动配合面都设置了防尘结构，可阻挡加工产生的铁屑进入导向配合面，减少日常维护的润滑频次，在多粉尘的加工车间环境下也能保持长期稳定的运行精度。
