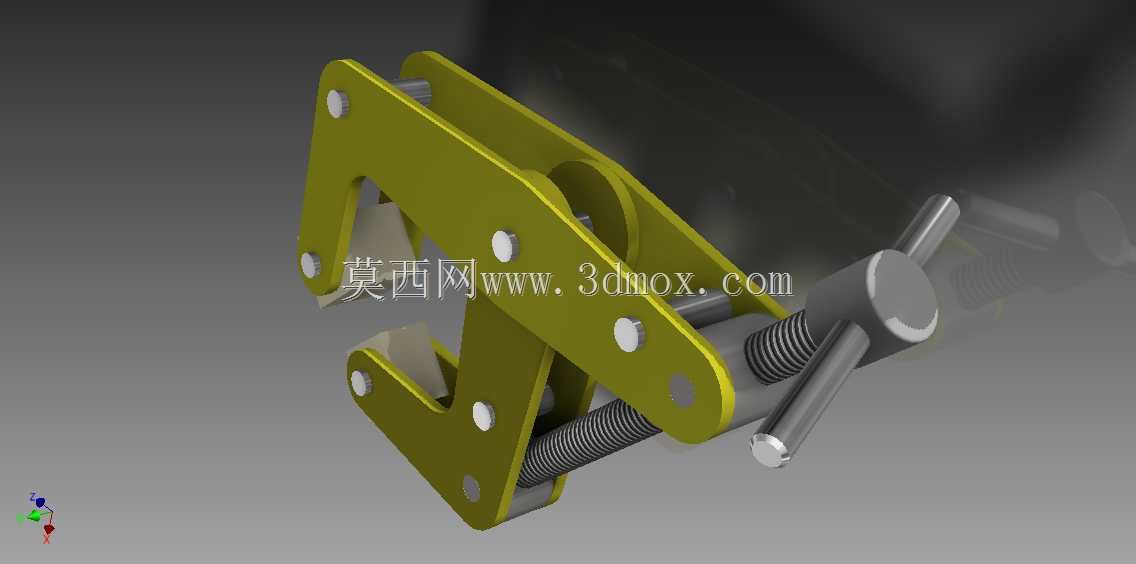

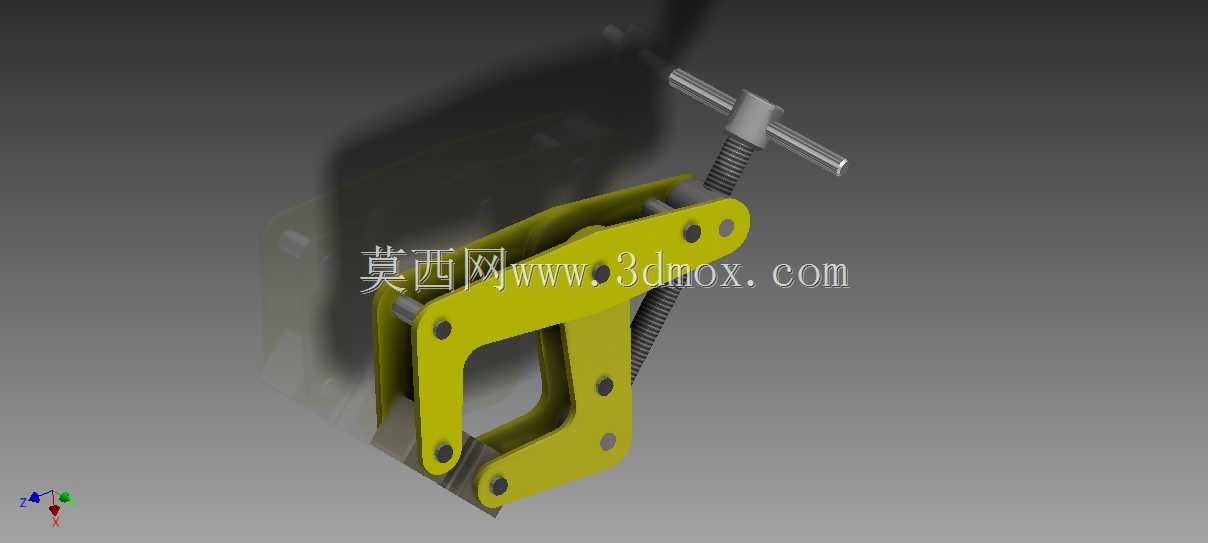

康德扭蛤式螺旋夹紧工装结构设计

这类扭蛤式螺旋夹紧结构，在机加工工位的工件装夹、焊接工位的母材定位、装配线的部件临时固定场景中都有广泛应用，区别于普通平口钳的直推夹紧逻辑，它利用双侧铰接钳臂的杠杆增力特性，在同等丝杆输入扭矩下能获得更大的夹持输出力，同时钳口的开合行程可以覆盖更大范围的工件尺寸，适配多规格工件的快速装夹需求。从结构设计逻辑来看，整个夹紧单元以中部铰接的两组钳臂作为核心受力构件，钳臂之间通过销轴实现转动连接，所有铰接孔位都设计了足够的配合公差带，既保证转动过程无卡滞，又能避免间隙过大导致的夹持定位偏移。驱动端采用梯形螺纹丝杆配合T型手柄的结构，梯形螺纹的自锁特性可以保证夹紧后不会因为工位振动出现松脱，不需要额外增加锁止结构就能维持稳定的夹持力，丝杆端部与活动钳臂的连接位置设计了球面抵接结构，抵消丝杆转动过程中的径向偏摆力，避免丝杆承受额外的弯曲载荷，延长核心传动件的使用寿命。钳口位置做了阶梯式的咬合齿设计，针对不同厚度的板材、型材都能形成稳定的咬合接触，不会因为工件表面存在轻微的氧化层、油污就出现夹持打滑的问题，钳口的咬合角度经过反复校核，在夹紧过程中会产生向下的分力，把工件牢牢压向定位基准面，避免装夹过程中工件出现翘起偏移。从安装边界来看，整个夹紧结构的整体轮廓紧凑，不需要占用太大的工位安装空间，钳体背部预留了标准的安装孔位，可以直接通过螺栓固定在工装台、焊接变位机或者加工工作台的T型槽上，不需要额外设计转接安装板，适配现有通用工装平台的安装尺寸。在实际使用过程中，操作人员只需要转动端部的T型手柄，就能带动双侧钳臂同步收拢，整个夹紧动作单手即可完成，不需要借助额外的加力杆就能获得足够的夹持力，对于需要频繁拆装工件的工位来说，能大幅降低装夹辅助时间，提升工位作业效率。结构受力层面，所有钳臂的板材厚度都经过受力仿真校核，在最大夹持力工况下，钳臂的最大变形量控制在0.02mm以内，不会因为长期受力出现塑性变形，铰接位置的销轴采用调质处理的合金钢材质，表面做硬化处理，耐磨性能优异，能承受长期反复转动带来的磨损，维持结构的长期精度稳定。和普通的C型夹紧钳相比，这种扭蛤式结构的钳臂收拢轨迹是弧线运动，在相同的开合行程下，整体结构的纵向尺寸更小，在狭窄的工装空间内也能灵活布置，不会和周边的加工刀具、焊枪或者装配工具产生运动干涉。针对不同的使用场景，钳口位置还可以根据需求更换为软质钳口垫，用来夹持表面精度要求高的精加工工件，避免夹伤工件表面，不需要改动整体结构就能拓展使用场景。整个结构的所有零部件都采用标准化的设计逻辑，销轴、丝杆、紧固件都选用通用标准件，后期维护更换不需要定制特殊配件，能大幅降低运维成本。在结构细节设计上，钳臂的所有棱边都做了倒圆角处理，避免操作人员在装夹工件过程中被锐边划伤，符合工装设计的安全规范，丝杆位置预留了足够的润滑空间，可以定期加注润滑脂维持螺纹传动的顺畅，避免长期使用后出现螺纹卡滞、锈蚀的问题。
