休闲动力游艇外观曲面结构设计

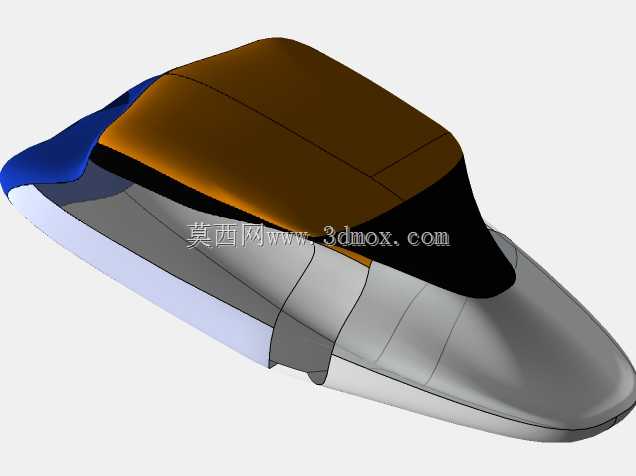

这款动力艇的曲面建模核心围绕近岸休闲航行场景展开，日常可承载6-8人开展近海观光、短途海钓、滨水休闲活动，船体线型设计充分考虑近岸浅水区通行需求，吃水深度控制在0.6米以内，可适配多数滨海旅游区、内陆湖泊的通航水深条件，避免浅滩触底风险。从结构设计逻辑来看，船体主曲面采用多段G2连续过渡，船艏部分采用微前倾的深V型剖线，能够在航行时破开浪涌，降低30节航速下的船体拍击震动，提升乘员乘坐舒适度；船舯部分逐步过渡到宽体平底结构，拓宽舱内可用空间，同时提升停泊状态下的船体稳定性，减少人员在舱面走动时的横摇幅度。上层驾驶舱的硬顶曲面采用一体化流线设计，前缘做下压导角处理，航行时可引导气流从舱顶两侧分流，减少高速行驶时的风噪灌入座舱，同时硬顶内部预留了雷达、天线、航行灯的安装基座，安装边界与船顶曲面完全贴合，无需额外做打孔密封处理，降低后期改装的漏水风险。船体侧面的折角线从船艏一直延伸至船艉，一方面作为曲面分模的基准线，降低玻璃钢船体成型时的脱模难度，另一方面在高速航行时可压住侧方飞溅的浪花，减少舷侧上浪情况。船艉部分设计了下沉式亲水平台，平台与主甲板的高度差控制在25厘米，人员上下水、接驳水上运动装备时无需大幅跨步，同时平台内部预留了舷外机的安装舱位，安装面的加强筋结构与船体主龙骨直接连接，可承载最大300马力的外挂动力输出，避免动力运行时的震动传导至座舱区域。建模过程中对所有曲面的曲率做了连续校验，船体外板的拼接缝隙控制在2毫米以内，满足玻璃钢模具开模的精度要求，所有外露的安装孔位都做了沉台设计，装配后五金件可与曲面完全齐平，减少航行时的水流阻力。舱室内部的布局围绕休闲使用场景优化，驾驶位的视野角度经过模拟校验，坐姿状态下前方水平视野无遮挡，侧方视野可覆盖船舷两侧5米范围内的水面，满足近岸航行的瞭望需求；座舱内部的座椅安装点位都预设了加强衬板，可直接固定通用型船用座椅，无需额外做结构补强。船体的总长度控制在8.2米，宽度2.6米，整体尺寸符合小型船舶的拖车运输要求，可通过普通家用拖车完成陆地转运，无需办理超限运输审批。船底的龙骨结构做了加厚处理，靠近船艏的位置设置了防擦条安装槽，靠岸时可直接加装橡胶防擦条，避免岸壁磕碰损伤船壳。整个曲面建模过程中没有出现碎面、曲率突变的问题，所有过渡曲面都满足流体力学的基本要求，既保证了外观的流畅度，也兼顾了实际生产制造的工艺可行性，可直接用于船体模具开发、渲染展示、结构干涉校验等工作环节。
