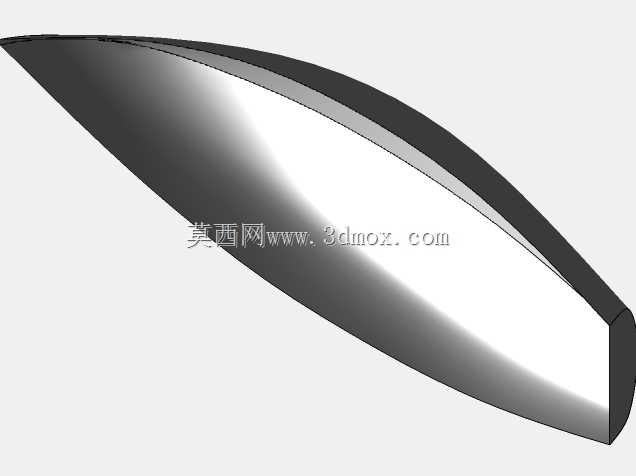

流线型科里比船体曲面结构设计

在船舶工程的前期方案验证阶段，船体曲面的建模精度直接决定后续水动力仿真、阻力测算、舱室布局规划的可靠性，这款科里比船体的三维结构，完全围绕近岸小型作业、休闲航行的实际工况完成曲面构建，没有冗余的装饰性结构，所有型线走向都服务于航行减阻与结构强度平衡。从实际应用场景来看，这类小尺度船体适配内陆湖泊、近岸浅水区的短途通行、小型作业搭载需求，吃水深度控制在浅水区通航的安全边界内，不会因为底部型线过深出现搁浅剐蹭的问题，同时船体舷侧的高度设计兼顾了防浪效果与人员上下的便利性，舷边过渡圆弧做了连续曲率处理，既可以降低航行时浪涌拍击的噪音，也能减少波浪涌上甲板的概率。设计思路上没有追求过度夸张的竞速型窄体结构，而是在航行阻力与内部舱容之间做了折中，船首部分采用渐进式收窄的流线型，从船中位置向船首的型线收缩率经过多轮调整，避免型线突变带来的航行涡流，船首底部的升力角控制在合理区间，低速航行时可以提供足够的动升力减少船体浸水面积，高速段也不会因为升力过大出现船头抬升过高的操控失稳问题。船尾部分的型线设计适配外挂动力装置的安装需求，尾板的安装平面做了平整化处理，预留的安装边界可以适配主流小马力舷外机的固定孔位布局，不需要额外做结构改制就能完成动力挂载，同时尾板区域的结构厚度做了局部加强，对应动力运行时的持续振动载荷，避免长期使用出现结构疲劳开裂。船体的中横剖面采用宽底设计，相比窄体船型拥有更好的静稳性，在人员移动、单侧搭载载荷时不会出现过大的横倾角度，停靠岸侧时人员上下的晃动幅度更小，舷侧到船底的过渡圆角做了大曲率连续处理，一方面可以减少航行时的横摇阻尼，提升恶劣小浪况下的乘坐舒适度，另一方面也能降低船体靠岸时剐蹭岸堤对结构的损伤，圆弧过渡的结构相比直角棱边拥有更好的抗冲击性能，轻微碰撞不会出现应力集中导致的结构开裂。从安装边界来看，船体主甲板的平面度控制在装配公差允许范围内，后续加装甲板座椅、储物舱、操控台等附属部件时，不需要额外做基面找平处理，甲板下方的舱室空间沿着型线走向做了最大化利用，预留的舱壁安装位置可以根据实际使用需求分隔出动力舱、储物舱、乘员舱等不同功能区域，舱室的净高满足小型船舶的人员乘坐空间要求，不会因为过度追求外形流线压缩内部可用空间。船体外壳的曲面全部采用G2连续构建，曲面之间没有拼接棱角，后续做复合材料铺层、金属板材冲压加工时，不会因为曲面曲率突变出现加工褶皱、应力集中的问题，船底的龙骨走向沿着船体纵向中心线连续贯通，从船首一直延伸到船尾板位置，作为船体的主承力结构，龙骨的截面尺寸变化对应不同位置的载荷分布，船首区域对应碰撞载荷做了截面加大，船中区域对应总纵弯曲载荷做了结构加强，船尾区域对应动力挂载的振动载荷做了局部增厚处理。在实际工程应用中，这类船体模型可以直接导入水动力仿真软件做阻力、耐波性测算，不需要额外修复曲面破面、拼接缝隙等问题，型线数据可以直接导出用于数控加工船模、制作模具，大幅缩短从方案设计到实物验证的周期，针对不同的使用需求，还可以在这个基础型线的基础上调整船长、船宽、吃水深度等参数，快速衍生出适配不同载荷、不同航速需求的同系列船型，不需要从零开始重构曲面，大幅提升设计迭代效率。
