球团生产工艺用储料进料料仓结构

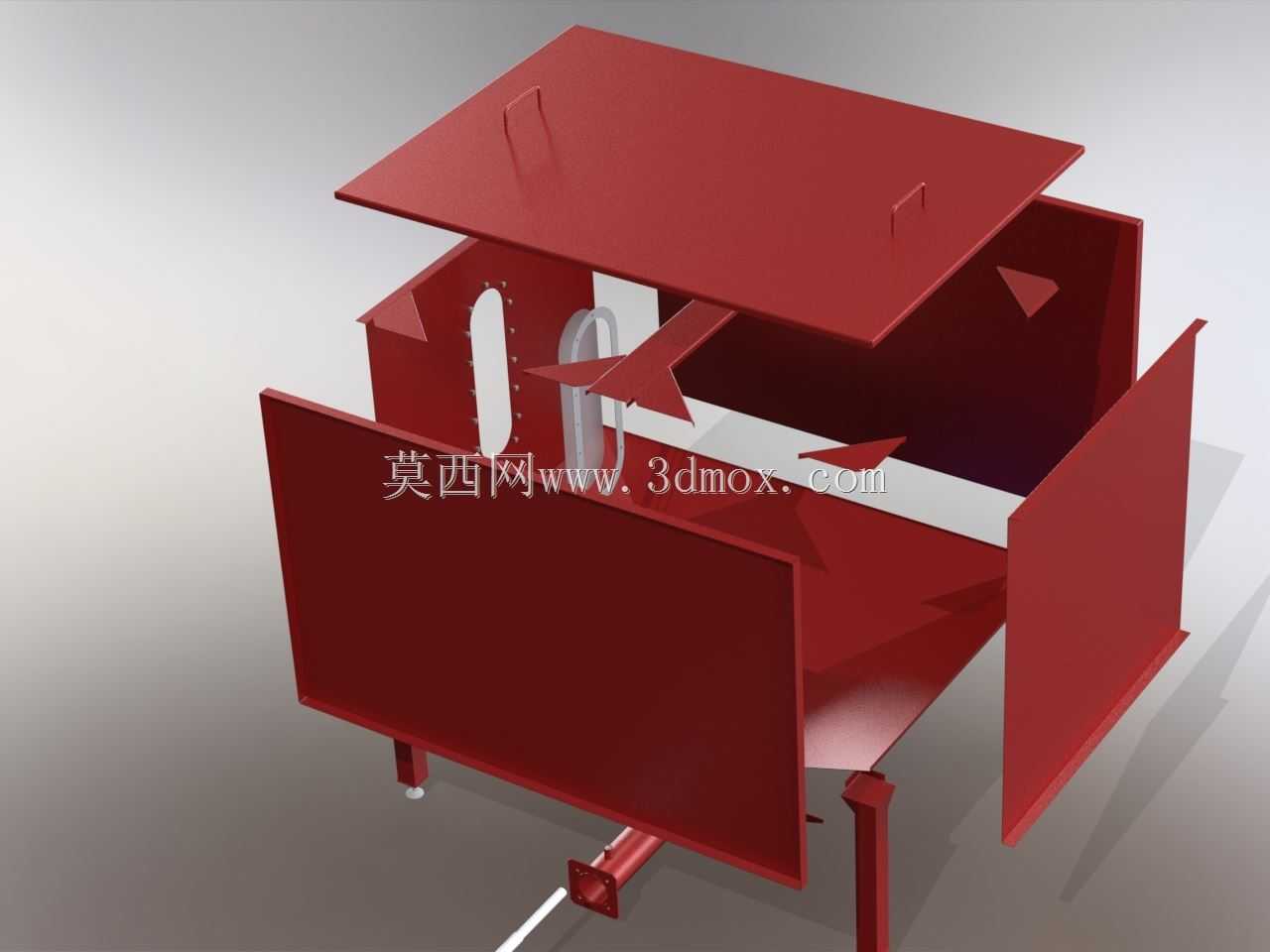

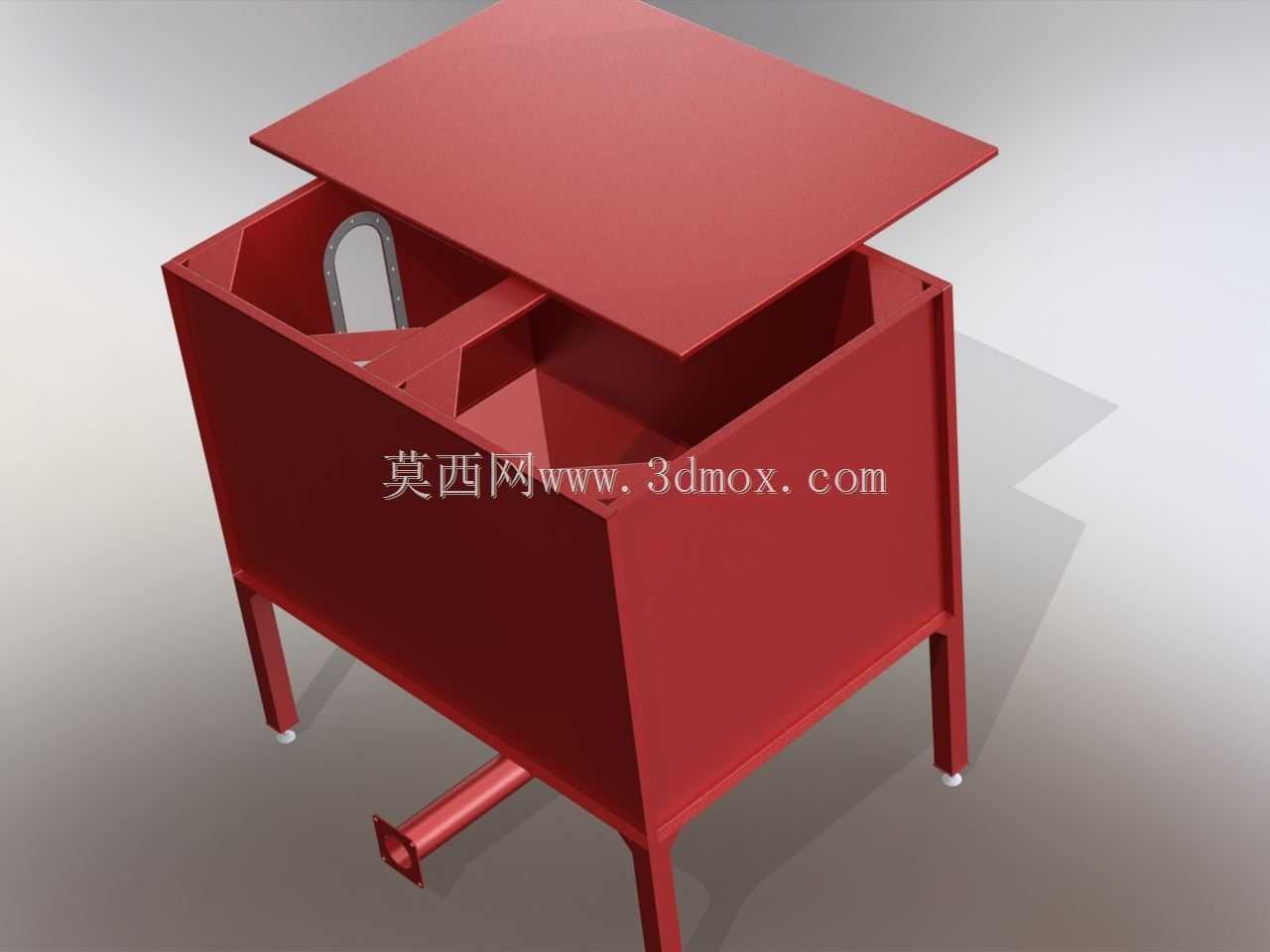

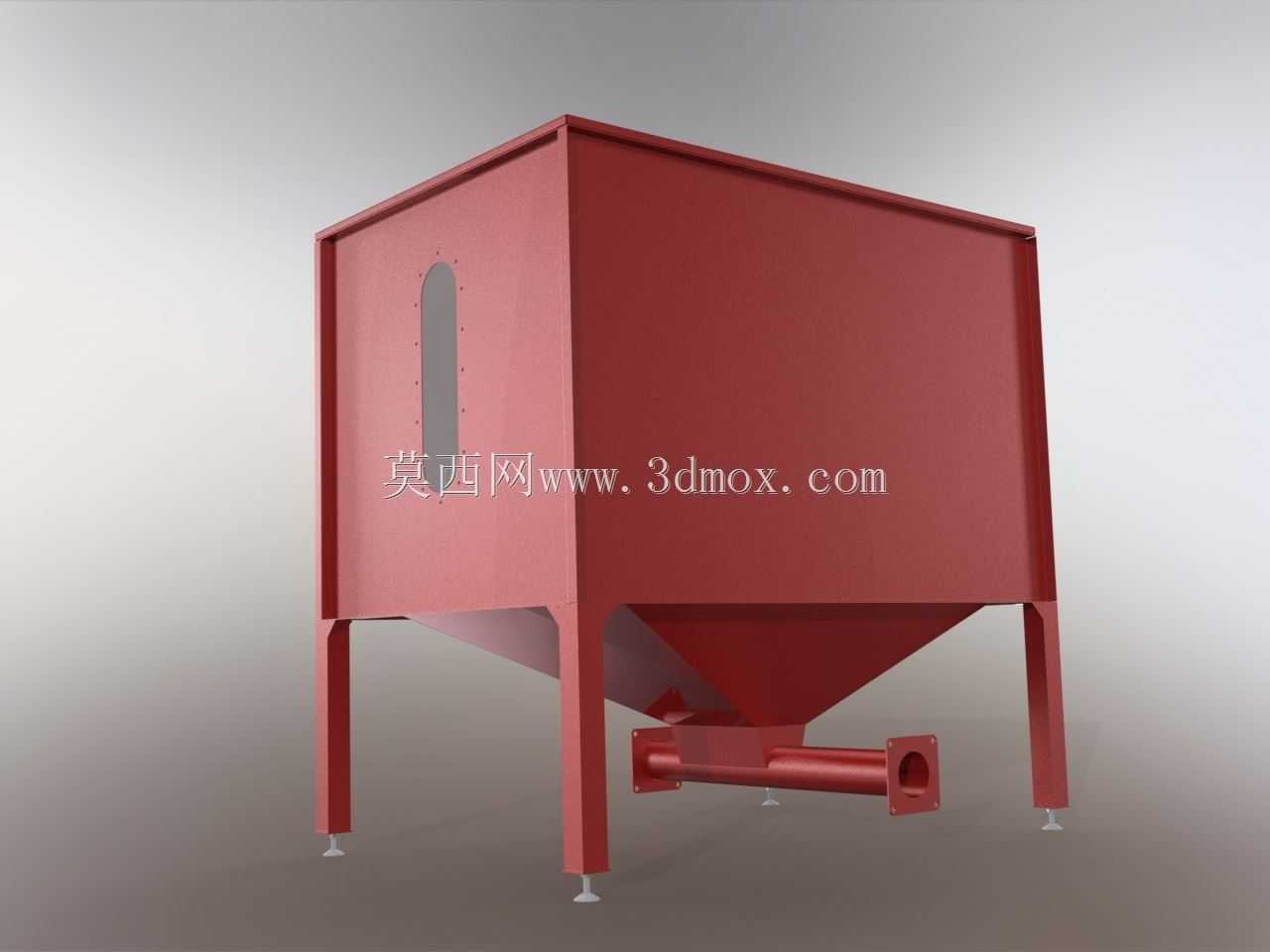

在球团矿制备的连续生产链路里，这类料仓承担着承上启下的物料中转核心作用，上游衔接辊压、造球工序的出料端，下游对接链篦机、回转窑的进料输送环节，是保障整条产线物料供给稳定性的关键节点，一旦料仓出现堵料、下料偏斜、结构形变问题，会直接导致后续工序断料或物料分布不均，大幅提升成品球团的残次率。从结构设计逻辑来看，该料仓采用分体式壳体拼接思路，上半段为矩形直筒段，主要承担静态储料功能，直筒段的内壁做了平滑过渡处理，没有突兀的加强筋凸起，避免球团物料在堆积过程中出现卡滞架桥的问题；顶盖采用可拆式设计，两侧预留的吊装耳板方便后期检修时整体吊离顶盖，清理仓内结块物料或是更换内部耐磨衬板，顶盖与直筒段的贴合面做了外翻边处理，既可以提升拼接处的结构刚度，也能避免粉尘从拼接缝隙外溢，满足冶金生产现场的环保管控要求。料仓下半段为斜向导流段，倾斜角度经过物料安息角校核，针对球团物料的颗粒特性，斜面倾角设置为大于球团自然堆积角5度左右，确保物料能够依靠自重顺畅下滑，不会在斜面处堆积残留；导流段内部设置的弧形导流板，主要作用是将直筒段落下的物料均匀分流到出料口的整个截面，避免物料集中冲击出料口一侧导致局部磨损过快，同时也能减少物料下落过程中的颗粒破碎率，保障成品球团的粒度合格率。支撑结构采用四点式支腿设计，支腿与仓体的连接位置做了三角加强筋补强，能够承受满仓状态下的物料总载荷，支腿底部预留的安装底板开有长条形螺栓孔，方便现场安装时调整水平度，抵消土建基础的施工误差，支腿的高度设置充分考虑了下方出料设备的安装空间，能够适配常用的皮带输送机、振动给料机的进料口高度要求，不需要额外增设过渡接料结构。仓体侧壁开设的长圆形观察孔，方便生产巡检人员随时查看仓内的物料堆积高度、下料流畅度，不需要打开顶盖就能判断仓内是否存在堵料、结块问题，观察孔采用快开式压盖结构，日常巡检时可以快速打开清理孔边的积料，压盖与仓壁之间设置密封垫，避免正常生产时粉尘从观察孔溢出。出料端设置的插板阀接口，可以根据生产需求调节出料口的开度，匹配不同产能下的进料量要求，插板阀的安装位置预留了足够的操作空间，方便现场人员手动调节或是加装电动执行机构实现远程自动控制。从安装边界来看，该料仓的整体外形为矩形结构，安装时需要注意仓体中心与下游输送设备的进料中心对中，偏差不能超过10毫米，避免下料偏斜导致皮带跑偏；仓体周围需要预留至少800毫米的检修通道，方便人员日常巡检、更换易损部件，支腿的基础需要做预埋钢板处理，保障满仓载荷下的结构稳定性，避免长期使用出现基础沉降导致仓体倾斜。在实际生产应用中，这类料仓的内壁可以根据物料的磨损特性加装耐磨衬板，比如高分子聚乙烯衬板或是耐磨钢板衬板，进一步提升仓体的使用寿命，减少物料对仓壁的冲刷磨损；针对湿度较大的球团物料，还可以在仓壁外侧加装振动器，定期振打仓壁避免物料粘结架桥，保障下料顺畅。整个料仓的结构设计没有冗余的复杂构件，所有拼接位置都采用连续焊接工艺，焊缝打磨平滑避免挂料，既保障了结构强度，也充分考虑了冶金生产现场的维护便利性，能够适配不同规模球团产线的物料中转需求。
