砾石分级用旋转分离装置结构设计

在砂石骨料加工、矿山碎磨工段、建筑固废资源化处理的现场，物料分级环节的效率直接决定整条产线的处理通量与成品料级配合格率，这款旋转分离装置正是针对粒径差异较大的砾石类物料做干法分级作业设计的核心分选单元。不同于传统平面振动筛依靠筛网高频振动实现透筛的工作逻辑，该设备依托旋转机构带动内部分选腔体做定速回转，利用不同粒径砾石在回转过程中产生的离心力差异、下落轨迹差实现物料分流，大粒径砾石会沿腔体内壁滑移至粗料出料端，小粒径砾石则穿过分选间隙落入细料收集区，整套作业过程无筛网结构，从根源上避免了湿粘砾石卡堵筛孔的常见故障，在处理含泥量偏高的河道砾石、开挖渣料时，连续作业稳定性远优于常规筛分设备。

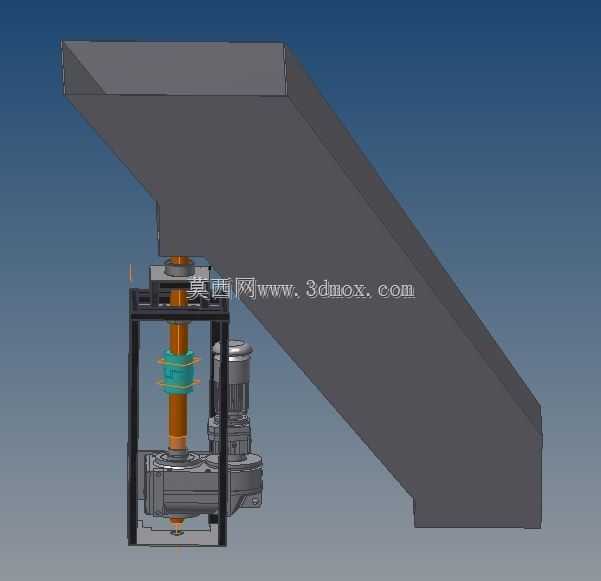

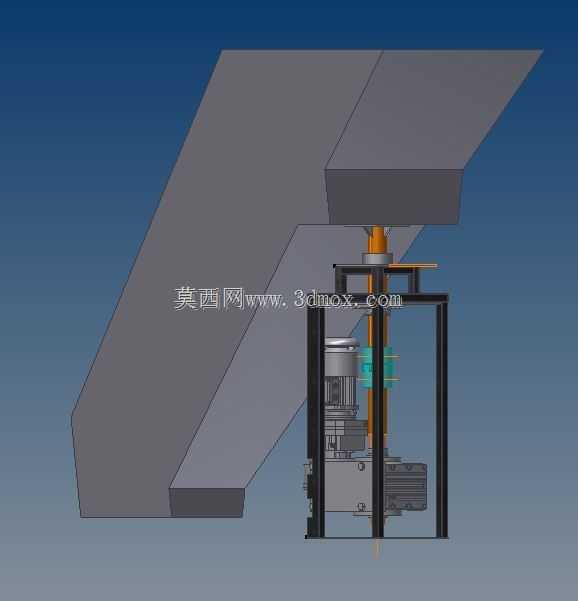

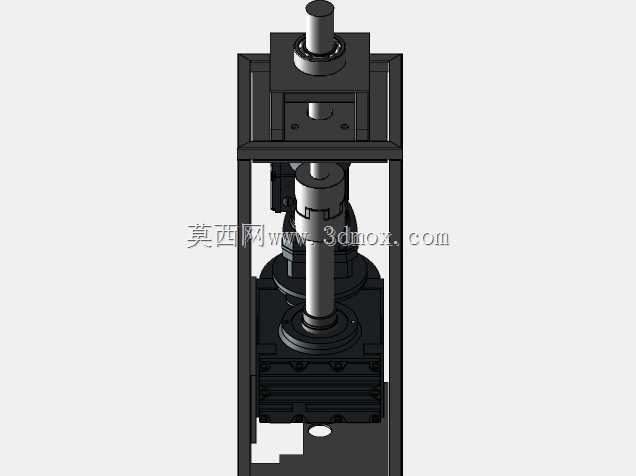

从结构布局来看，设备上部采用大倾角导料槽设计，导料槽的倾斜角度设置为42度，刚好大于砾石的自然堆积安息角，能够保证上游皮带机输送来的待分选物料无滞缓地滑入旋转分选腔，不会在入料段发生堆料堵料问题；导料槽的入料端宽度匹配常规800mm带宽皮带机的卸料轨迹，安装时无需额外增设转接料斗，可直接对接现有产线的出料端，降低现场改造的施工量。中部的旋转分选单元采用立式轴系布局，主轴通过上下两组带座轴承固定在方管焊接的机架上，驱动端布置在机架下部，电机与主轴之间通过带传动结构连接，带传动的设置一方面可以灵活调整传动比匹配不同处理量下的转速需求，另一方面在入料混入超径铁件等异物发生卡滞时，皮带可打滑卸荷，避免刚性传动打坏齿箱或烧损电机。

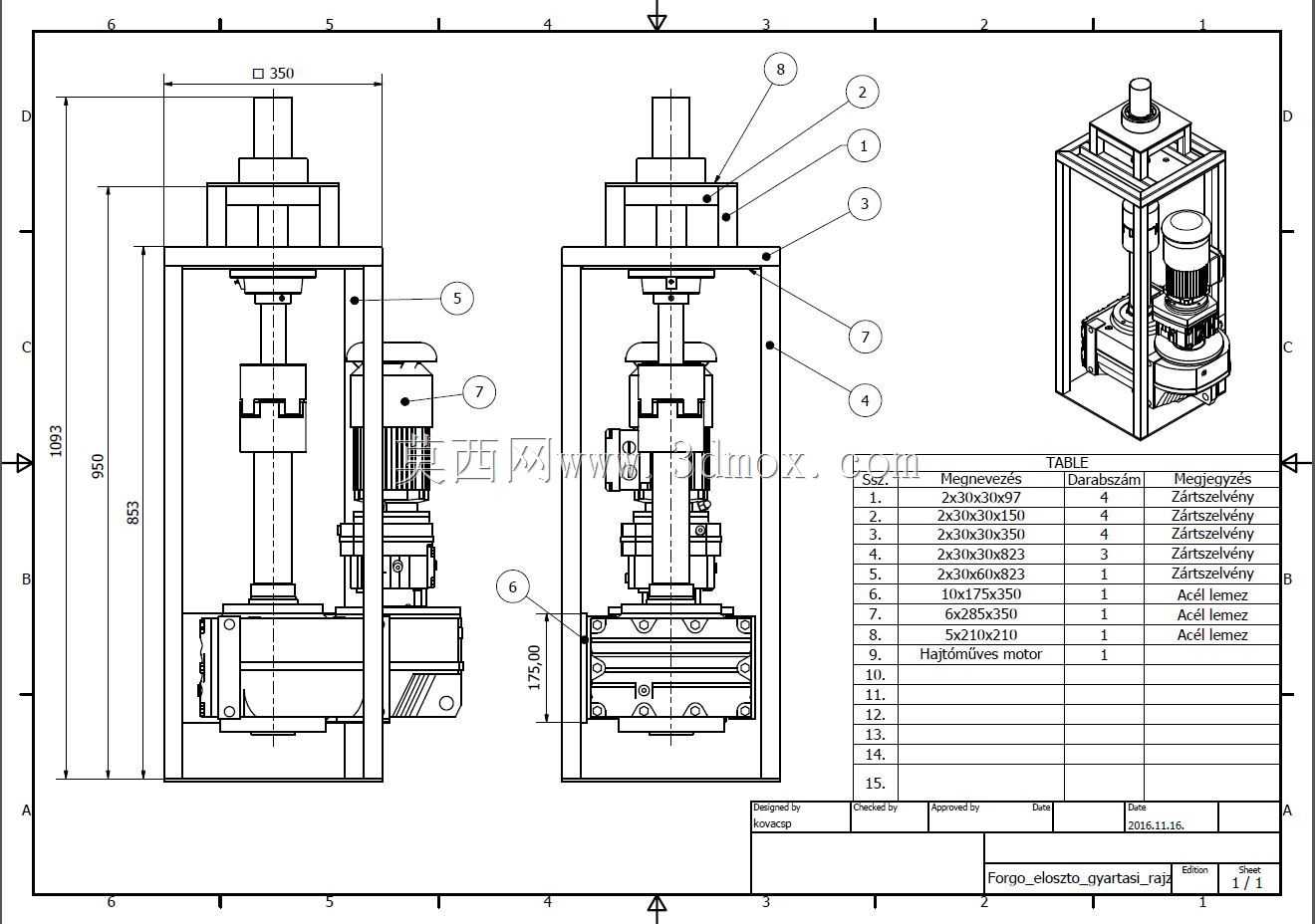

机架部分采用标准矩形钢管焊接成型，整体框架做了等强度设计，四根立柱的底部预留了地脚螺栓安装孔，安装时可直接通过膨胀螺栓固定在混凝土基础上，也可搭配减震垫做架空安装，整套设备的安装占地尺寸控制在长1800mm、宽1600mm、高2700mm范围内，对于老旧产线改造的场景，不需要对现有厂房空间做大规模调整即可完成布设。设备的旋转腔体与固定导料槽之间采用间隙密封配合，密封间隙控制在3mm以内，既不会因为旋转件与固定件发生摩擦干涉，也能避免分选过程中细颗粒砾石从接缝处飞溅外溢，减少现场扬尘点。

在实际选型适配过程中，可根据待处理砾石的粒径分布调整旋转腔体的转速：当处理粒径范围在20-100mm的河道砾石时，转速设置在60-90r/min区间即可获得最优的分选精度，粗料中细颗粒混料率可控制在3%以内；当处理粒径偏大的开山碎石时，可适当提高转速至100-120r/min，增大离心力作用强度，避免大粒径物料在腔体内堆积卡滞。设备的出料端采用分岔溜槽结构，粗料溜槽与细料溜槽分别对接下游的破碎设备与成品料输送皮带，分选后的物料可直接进入下一道工序，不需要额外增设转运输送设备。

从设计细节来看，所有与物料直接接触的内壁面都做了加厚耐磨处理，在导料槽底板、旋转腔体内壁等受物料冲刷磨损严重的部位，预留了可更换的耐磨衬板安装位，衬板采用沉头螺栓固定，日常维护时不需要拆解设备主体结构即可完成磨损件更换，大幅缩短停机维护时间。主轴的轴承座位置设置了集中注油点，运维人员可在设备运行状态下完成轴承润滑作业，不需要靠近旋转部件，提升日常维护的安全性。整套设备的结构没有复杂的异形曲面构件，大部分零件采用板材切割、型材焊接的加工工艺，普通机械加工厂即可完成制造，加工成本可控，对于中小规模的砂石加工企业来说，设备投入回报周期较短。不同于靠重力沉降的风选类分选设备，该旋转分离器不需要配套大风量除尘风网，整套系统的动力配置仅为单台驱动电机，运行能耗更低，在缺水地区的干法砂石生产线上适配性极强，也可用于建筑垃圾破碎后骨料与轻质杂物的预分选作业，通过调整内部导流板的角度，即可改变不同粒径物料的运动轨迹，适配不同的分选精度要求。
