轴承零件真空清洗工作站结构设计

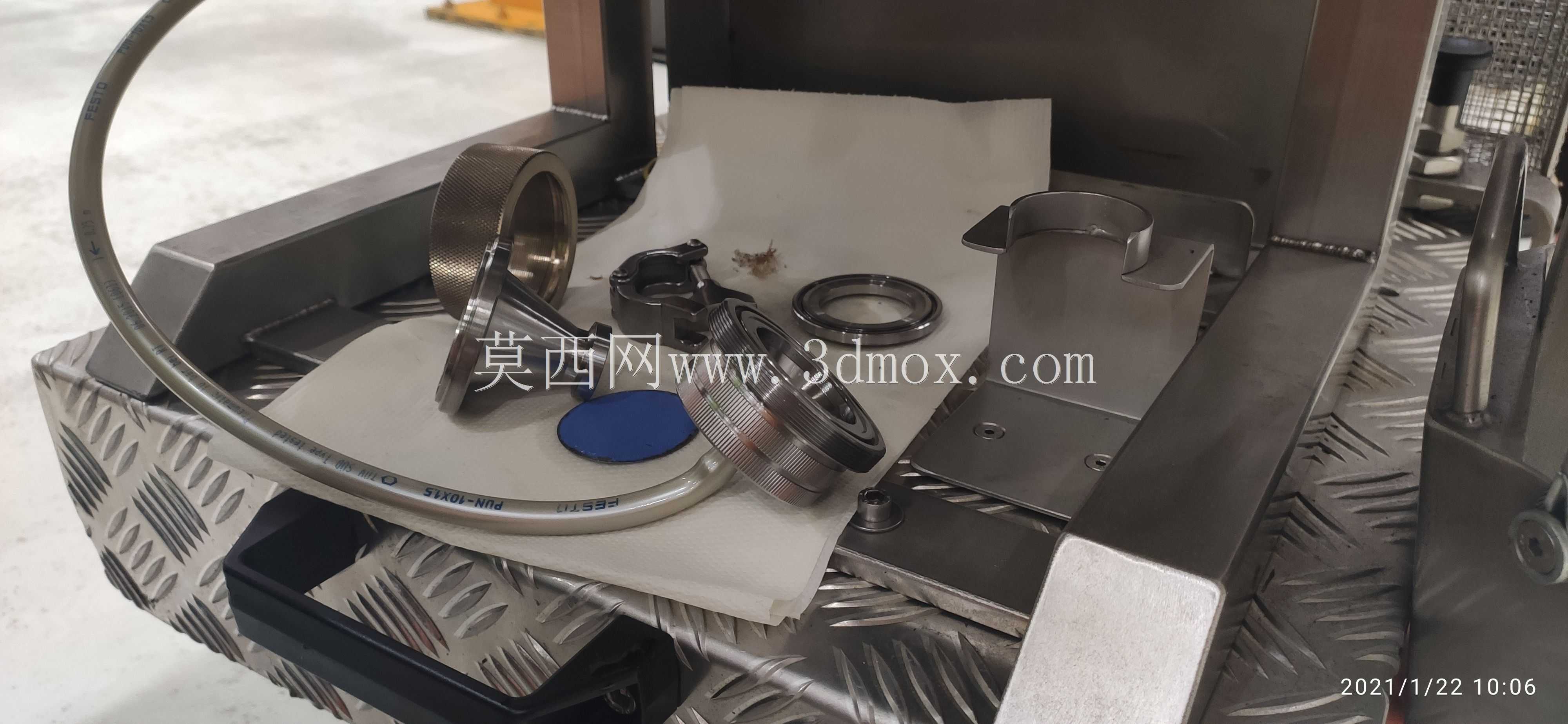

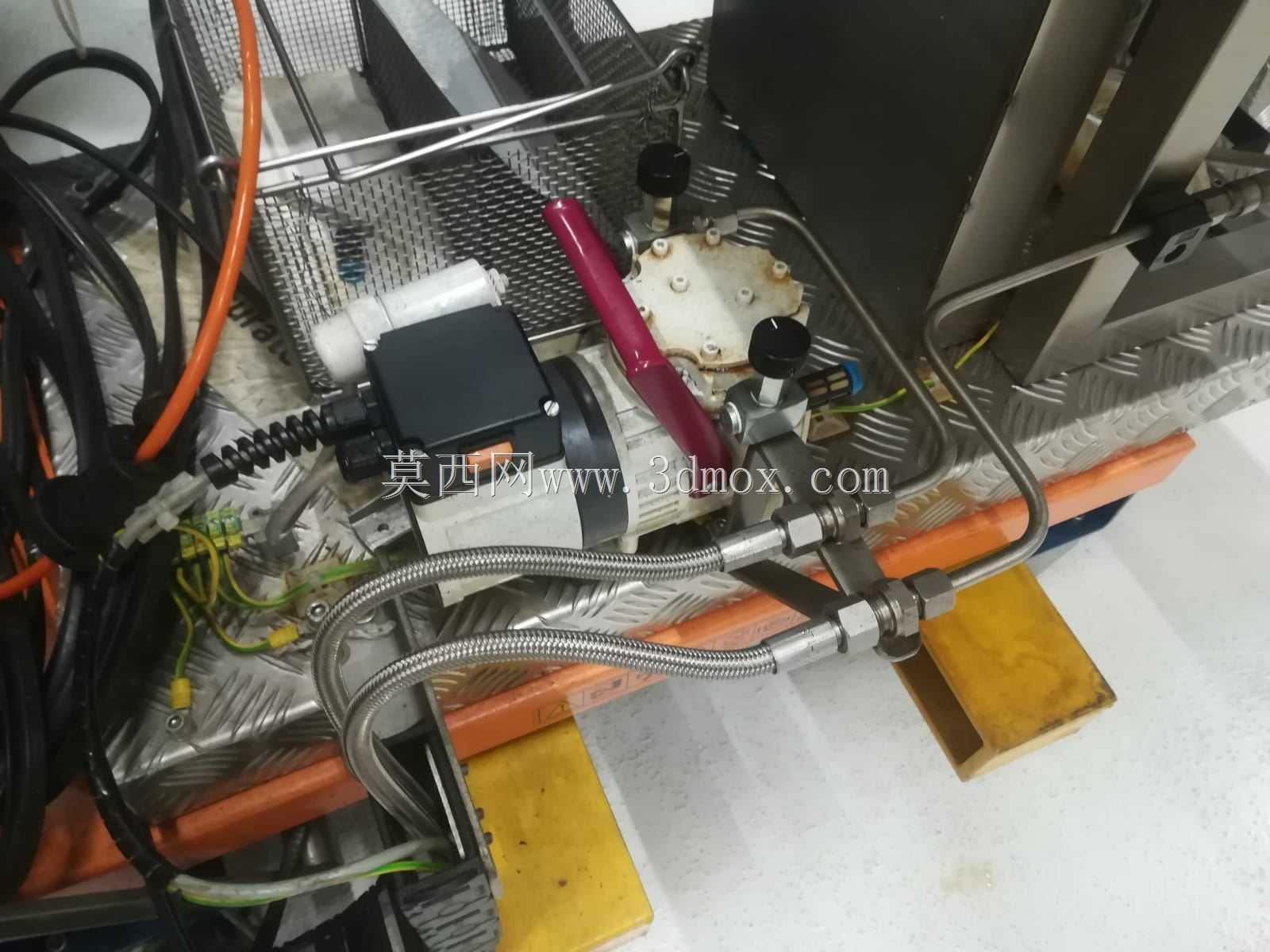

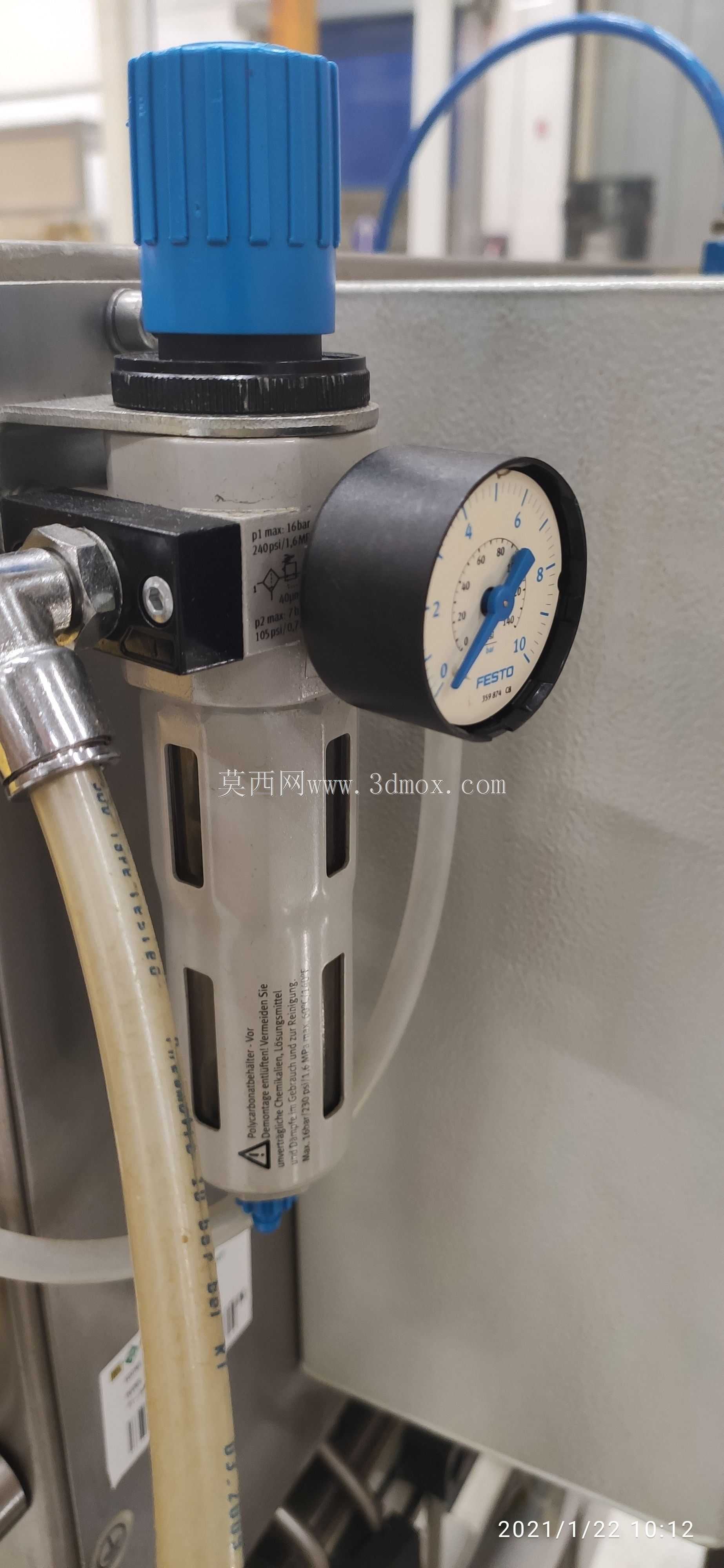

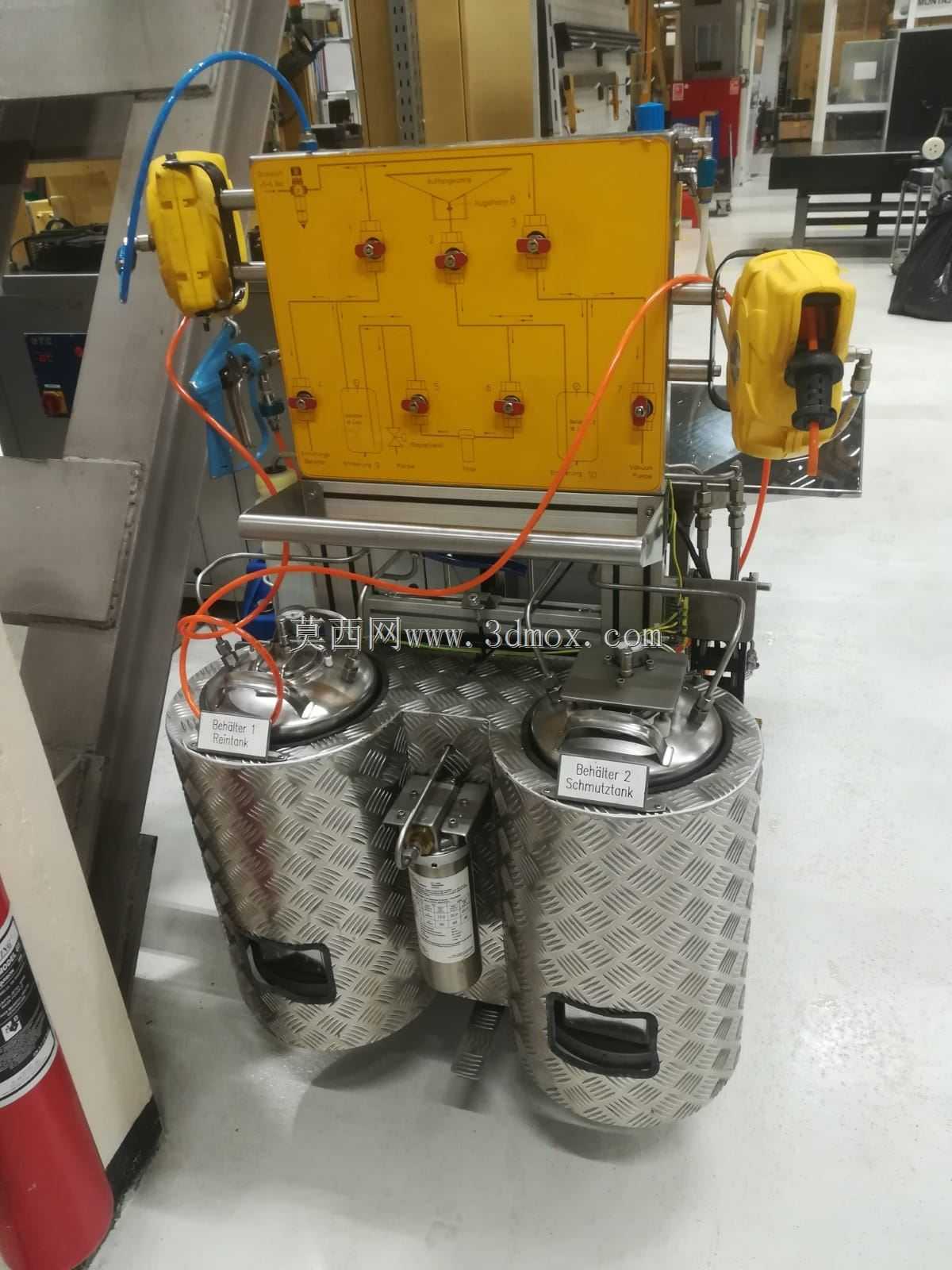

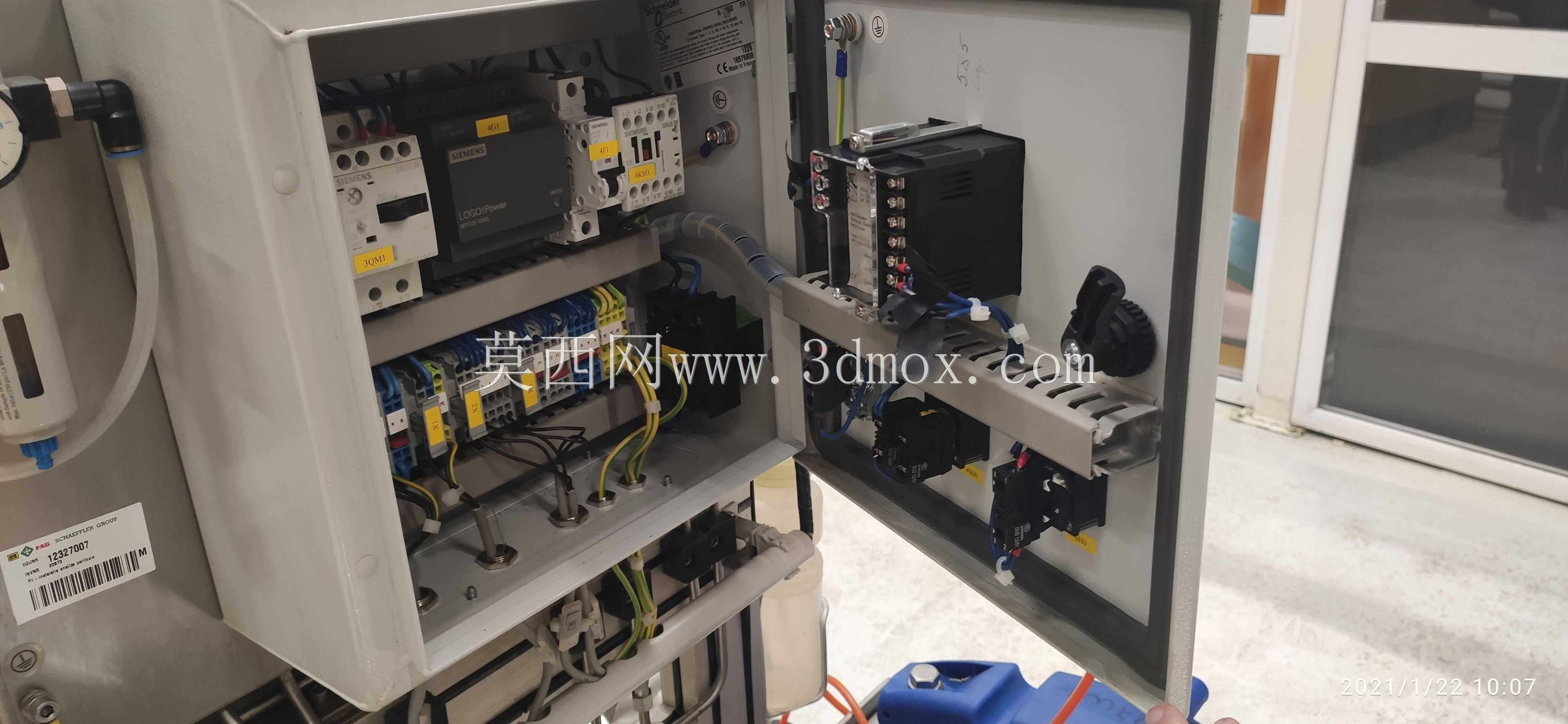

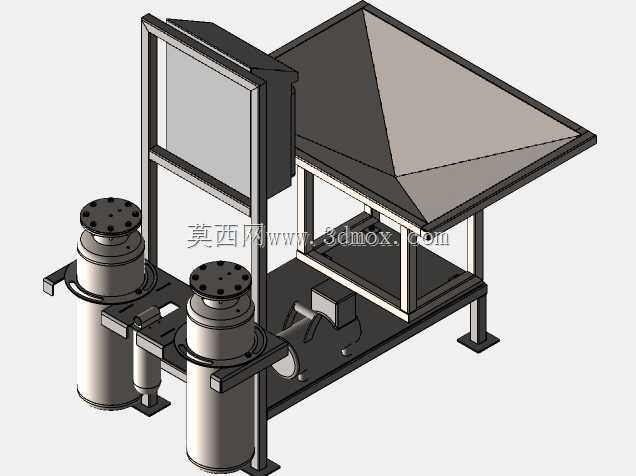

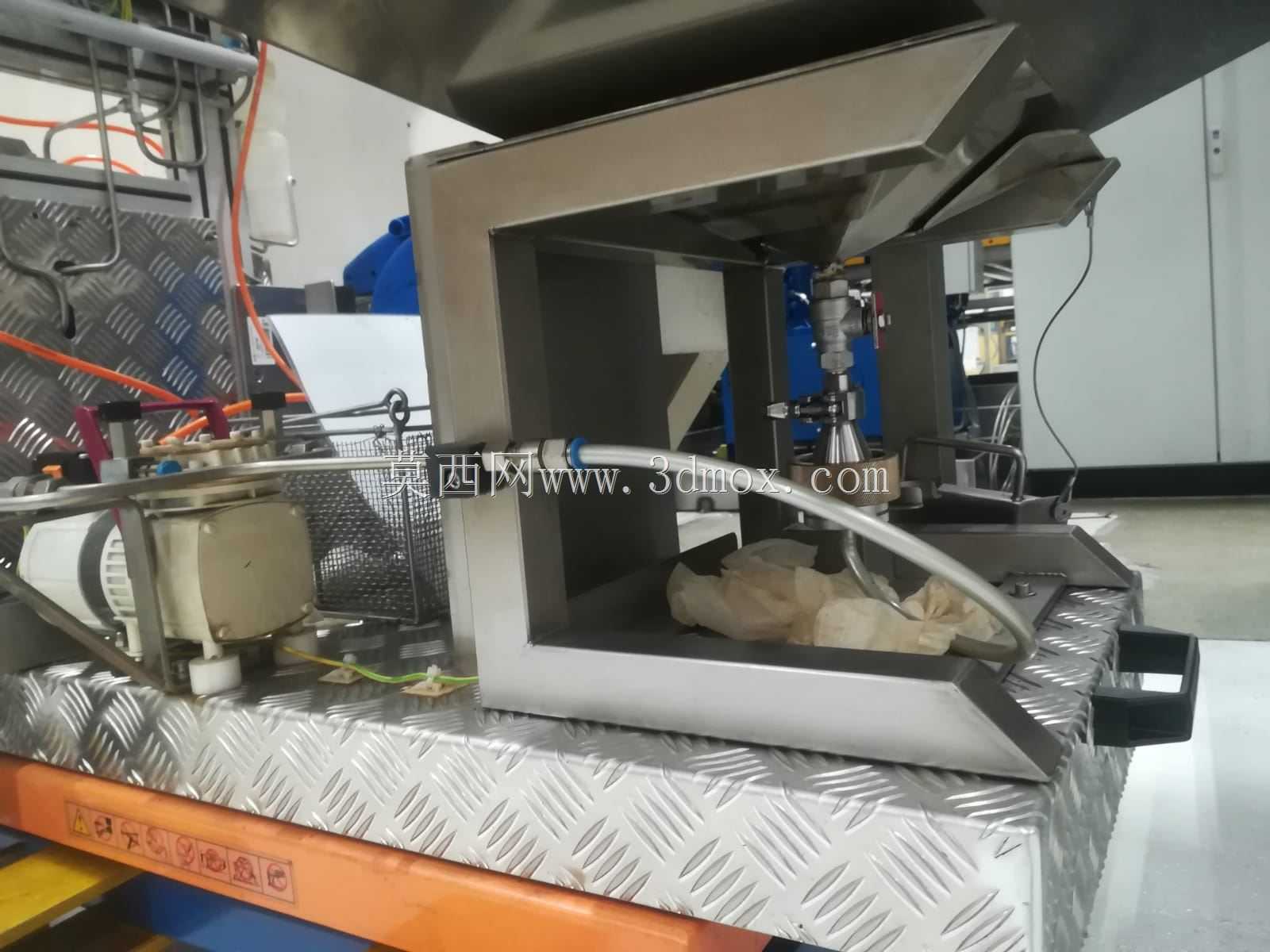

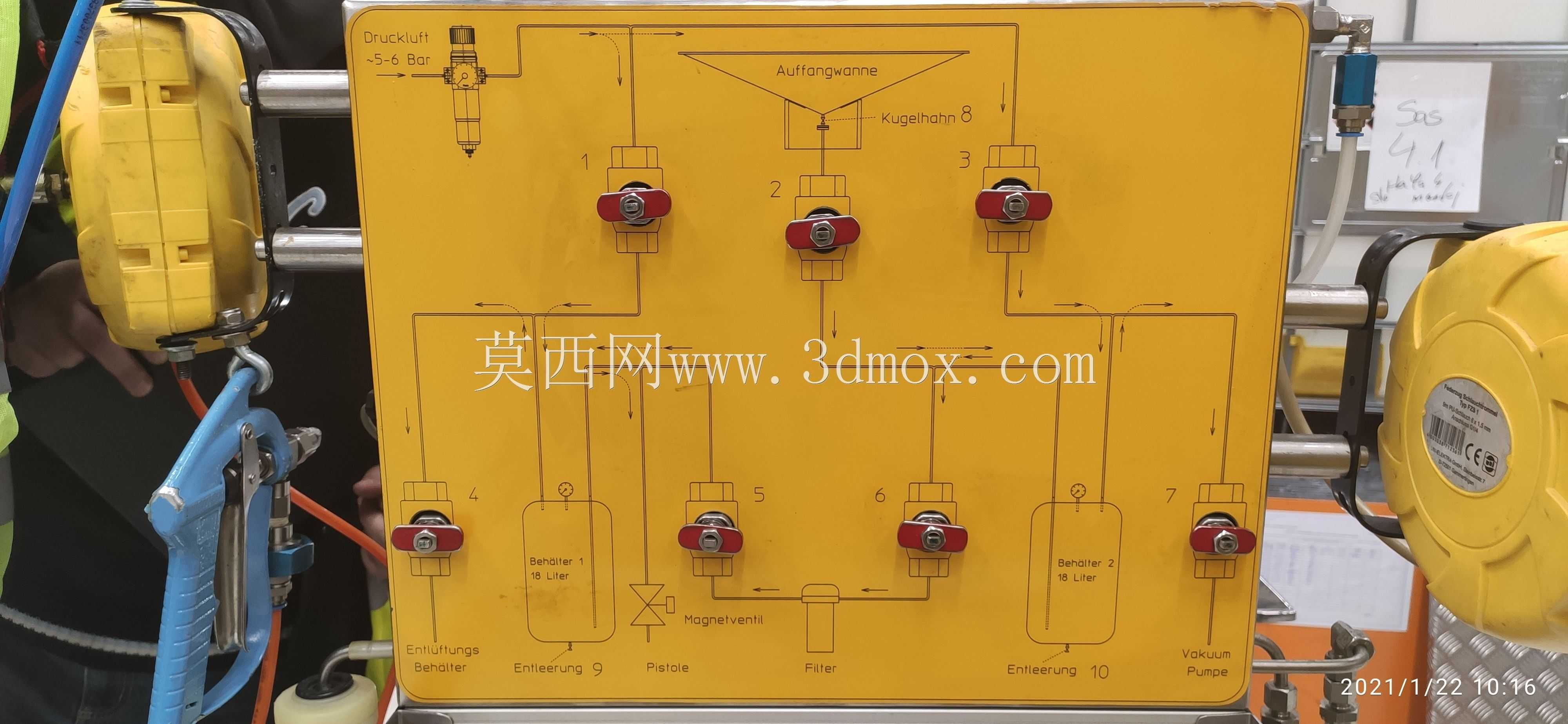

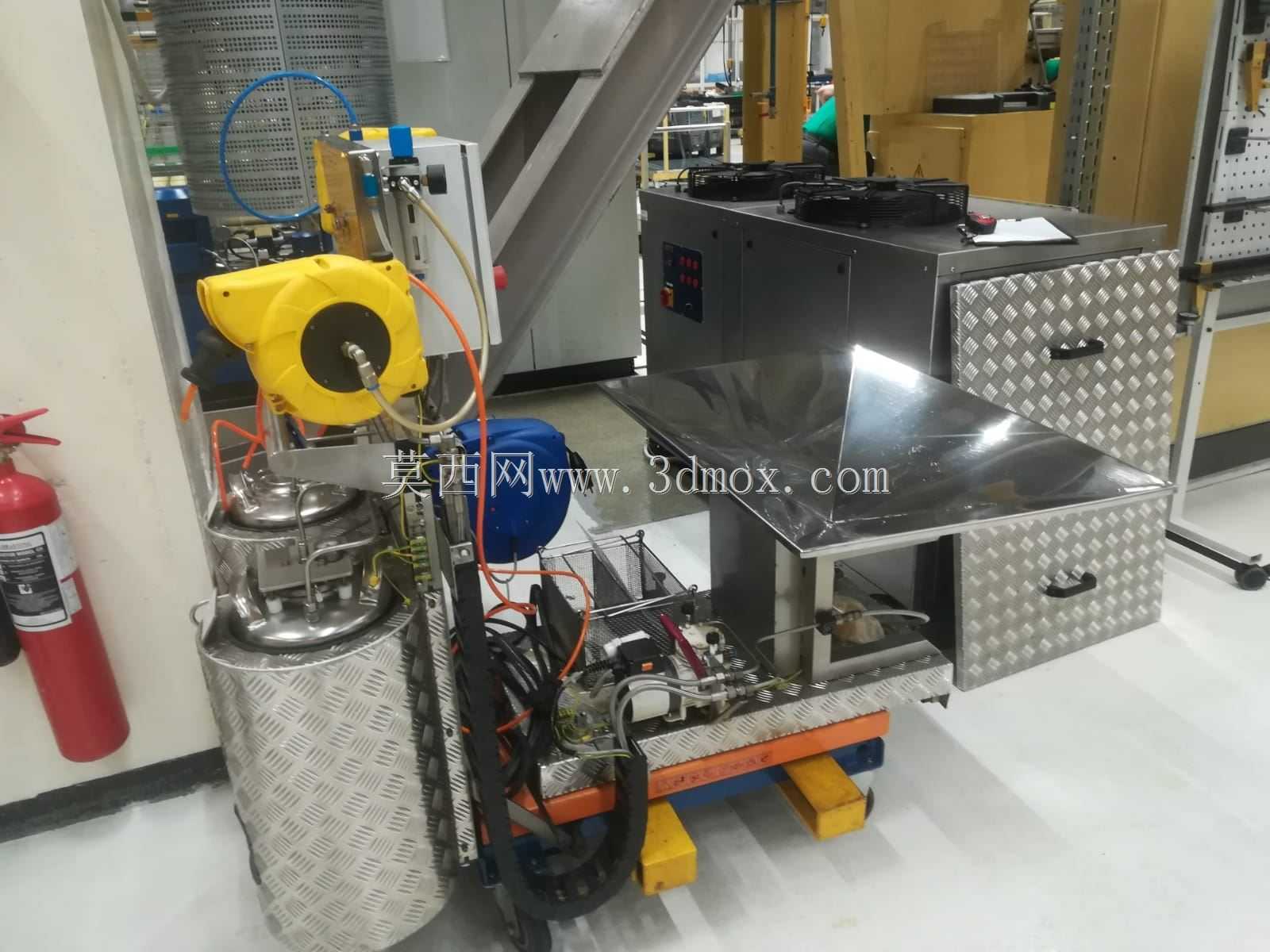

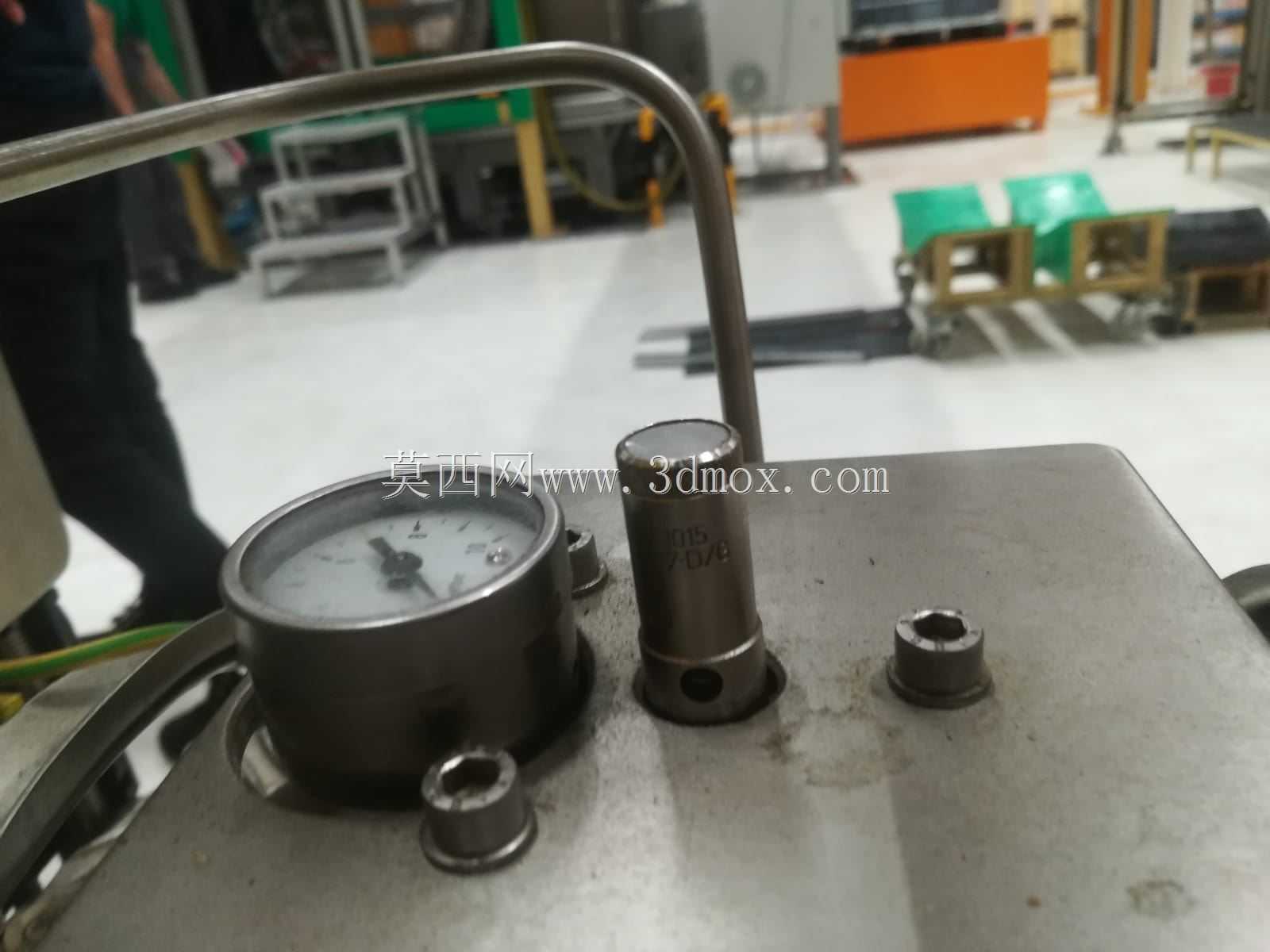

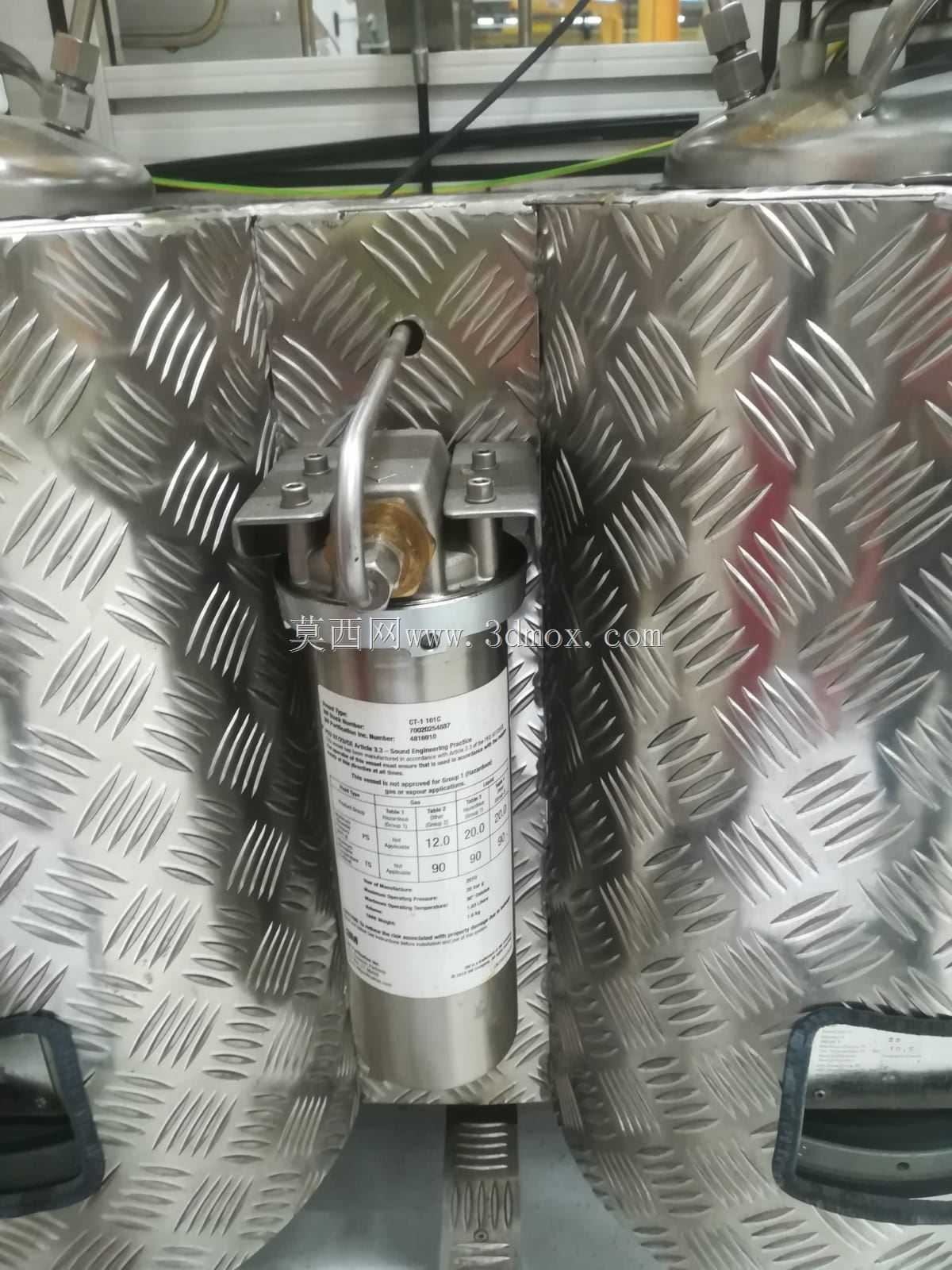

在精密轴承制造的全流程工序中，成品装配前的零件清洁度直接决定轴承最终的运转精度、疲劳寿命与运行噪音水平，传统的喷淋、超声敞开式清洗往往无法彻底清除轴承套圈滚道、保持架兜孔、钢球表面附着的微量研磨膏、金属切屑与防锈油残留，真空环境下的清洗工艺正是为解决这一痛点而生，这套清洗设备的三维结构完整还原了产线实际应用的真空清洗工位布局，可直接用于同类设备的结构参考与方案迭代。从现场安装边界来看，整套设备采用可移动撬装式底座设计，底部适配标准液压叉车的叉取空间，无需额外做预埋地基处理，整体占地宽度控制在1.2米区间，长度1.8米，整机操作面高度距地面1.1米，完全匹配轴承加工车间磨装工序间的线边布局要求，不需要单独隔断作业区域，可直接嵌入现有轴承磨加工生产线的尾端，衔接退磁工序之后、装配工序之前的流转节点，减少零件二次周转带来的磕碰与二次污染风险。设备的功能模块划分完全围绕真空清洗的工艺路径排布，左侧集成的真空发生与储液单元采用密封式不锈钢罐体结构，罐体外部压花防滑铝板做防护层，既可以隔绝清洗过程中的温度传导，避免车间环境温度波动对清洗液黏度的影响，也能防止车间日常作业的磕碰损伤罐体密封面；罐体上方配置的平衡吊具用于取放真空舱盖，吊具的恒力输出参数匹配舱盖总重量，操作人员单手即可完成舱盖的启闭操作，降低重复作业的劳动强度，吊具旁侧的气路控制单元集成了压力调节阀、过滤减压阀与气路快插接口，所有管路采用耐溶剂腐蚀的PU管与不锈钢卡套接头排布，避免长期接触碳氢类清洗液出现管路老化开裂的问题。中部的清洗作业舱采用水平滑移式不锈钢工作台面，台面做镜面抛光处理，不会在零件放置过程中产生磕碰划伤，工作台下方集成了工件定位夹具与清洗液喷淋管路，真空状态下清洗液沸点降低，可在较低温度下实现对零件缝隙内残留污染物的汽化剥离，配合舱内的微幅振动机构，能让附着在轴承滚道表面的微米级颗粒脱落，相比常压清洗的清洁度等级可提升两个级别，满足P4级以上精密轴承的清洁度要求。右侧的电气控制与换热单元采用独立柜体安装，柜体与清洗舱之间做隔热密封隔断，避免清洗液挥发的气体进入电气柜造成元器件腐蚀，顶部集成的散热机组可维持真空系统运行过程中的温度稳定，保证连续作业时设备参数不出现漂移，柜体下方设置的两个抽拉式储污抽屉，可定期收集清洗过程中过滤下来的金属屑与油污残渣，不需要拆解设备主体即可完成日常维护作业。整套设备的结构设计充分考虑了轴承加工车间的实际使用场景，所有外露的线缆、管路都采用拖链与线槽做规整防护，避免车间周转过程中的勾挂风险，操作面板的高度设置在操作人员站立时的视线平齐位置，可实时显示真空度、清洗时长、液温等核心参数，不需要弯腰或抬手操作，设备底部的四个可调支撑脚可在撬装到位后做调平处理，抵消车间地面的平整度误差，保证真空舱的密封面受力均匀，不会出现长期使用后的密封泄漏问题。对于三维结构设计从业者来说，这套模型的参考价值在于完整呈现了工艺类设备从功能需求到结构落地的排布逻辑，没有多余的装饰性结构，所有部件的位置、尺寸都围绕实际操作的便利性、维护的便捷性与工艺参数的稳定性展开，比如真空罐体与清洗舱之间的管路长度做了最短化设计，减少真空抽取过程中的压力损失，平衡吊的安装位置避开了操作人员的上下料作业路径，不会出现操作干涉，电气柜的散热风口朝向车间通道侧，避免设备贴墙安装时影响散热效率，这些细节都是实际产线应用中反复迭代优化后的结果，而非单纯的概念化设计。
