搭载气动执行机构的助行轮椅结构设计

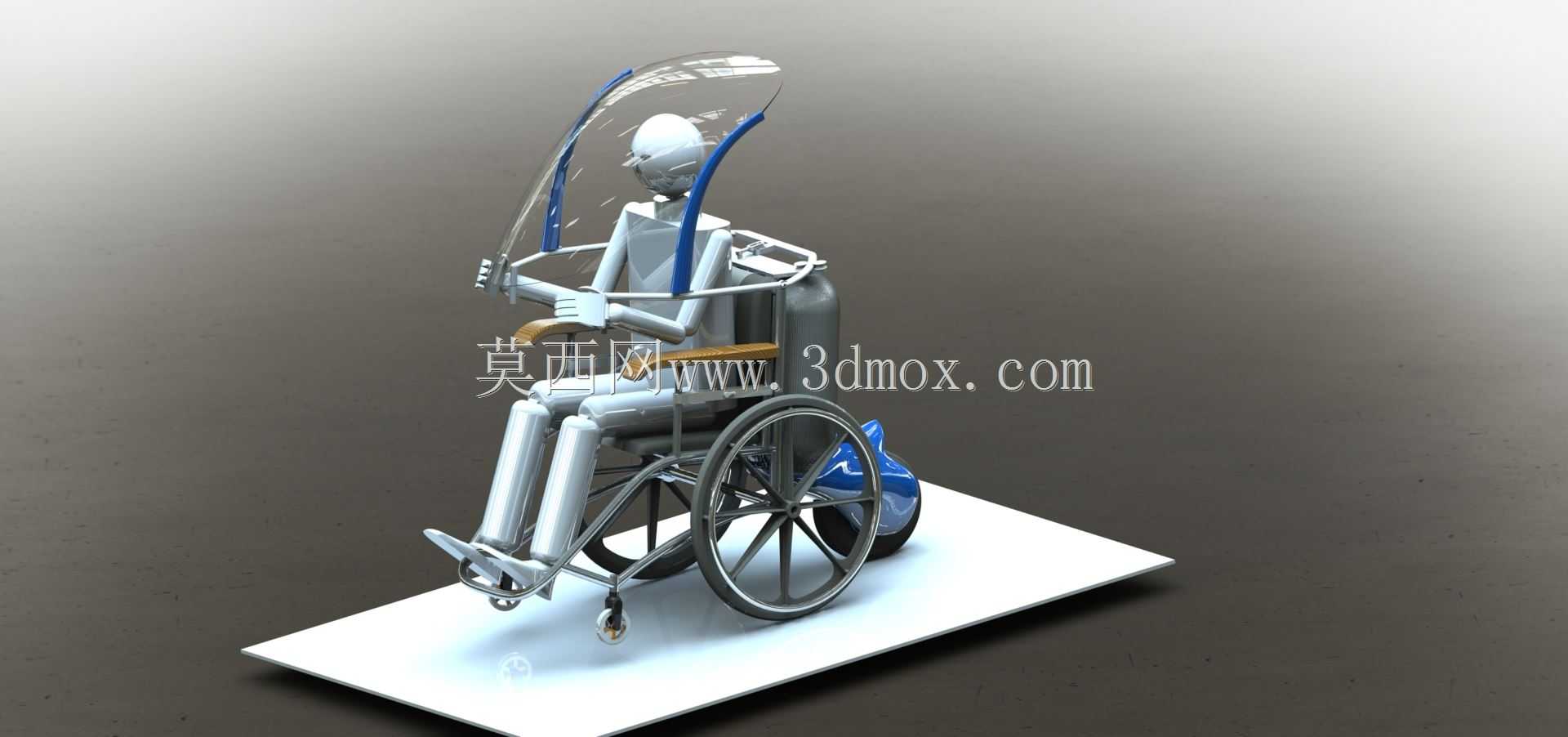

这款带气动执行器的轮椅，核心面向下肢行动障碍群体的日常出行与短距离移动场景设计，区别于传统手动轮椅完全依赖使用者上肢发力或他人推行的驱动逻辑，引入气动执行单元作为辅助动力源，适配康复训练期患者、老年行动不便群体在社区、室内、无障碍公共区域的通行需求。从结构布局来看，整体采用常规手动轮椅的大轮径后轮+小尺寸万向前轮的轮组配置，后轮承担主要承重与手动驱动功能，前轮负责转向与越障缓冲，轮组安装位置经过重心校核，确保空载、载人两种状态下的静态稳定角不小于15度，避免坡道通行时发生侧翻风险。气动执行器的安装位置设置在座椅靠背侧方的储气瓶安装位，采用紧凑型高压储气罐作为动力源，执行机构输出端连接至轮椅的扶手操控单元与前轮转向辅助结构，不需要额外布置复杂的电控线路，整体结构的防水、防尘等级适配日常户外使用场景，不会因小雨天气或路面扬尘导致动力单元失效。设计过程中优先考虑了使用场景的边界限制，整体外形宽度控制在650mm以内，满足常规住宅入户门、无障碍电梯轿厢的通行宽度要求，座椅离地高度设定为450mm，适配常规餐桌、书桌的高度，方便使用者在轮椅上直接完成就餐、伏案操作，不需要额外挪动身体。扶手位置设置了集成式操控手柄，气动执行器的动力输出通过手柄的扳动角度线性调节，既可以在使用者上肢力量不足时提供轮组转动的辅助助力，减轻长距离推行的体力消耗，也可以在转向时提供辅助力矩，降低上肢操控的力度需求，针对手部力量较弱的老年使用者，手柄的触发力度设置在15N以内，不需要刻意发力即可触发助力输出。考虑到康复场景的使用需求，脚踏位置设置了可翻折的调节结构，角度调节范围覆盖0-30度，适配不同腿长使用者的放置需求，同时脚踏表面设置防滑纹理，避免下肢放置时出现滑脱。气动执行单元的管路全部采用内嵌式布置，沿轮椅车架的钢管内部走线，不会出现管路外露剐蹭障碍物的问题，储气瓶的固定结构采用快拆式设计，充气时可以快速取下，连接常规家用气动充气泵即可完成补气，不需要专用的充气设备，降低日常使用的维护门槛。车架主体采用薄壁钢管焊接结构，在保证整体承重不低于100kg的前提下，尽可能降低整车自重，方便使用者或陪护人员完成抬升、折叠收纳操作，后轮的手动驱动圈保留了传统手动轮椅的大尺寸设计，在气动助力单元失效的情况下，依然可以完全依靠手动驱动完成移动，不会出现动力故障后无法移动的问题。前部的透明挡风结构采用弧形亚克力板材，通过两根支撑臂固定在扶手前端，高度刚好覆盖使用者的上半身，在户外低速移动时可以阻挡迎面的气流与浮尘，不需要额外加装挡风配件，支撑臂采用可折叠设计，不需要使用时可以向下翻折至扶手侧面，不会占用额外空间。整体结构的安装边界充分考虑了现有常规轮椅的配件通用性，后轮、前轮、坐垫、靠背等易损件都可以和市售常规手动轮椅配件通用，后期更换配件不需要定制，降低长期使用的维护成本。气动执行器的动力输出档位设置为三档可调，分别对应平地低速、平地高速、坡道辅助三个模式，坡道模式下执行器会自动锁定输出力矩，避免在坡道上出现溜车问题，配合后轮的手动刹车结构，双重保障坡道通行的安全性。
