太阳能驱动空气集水冷凝装置结构设计

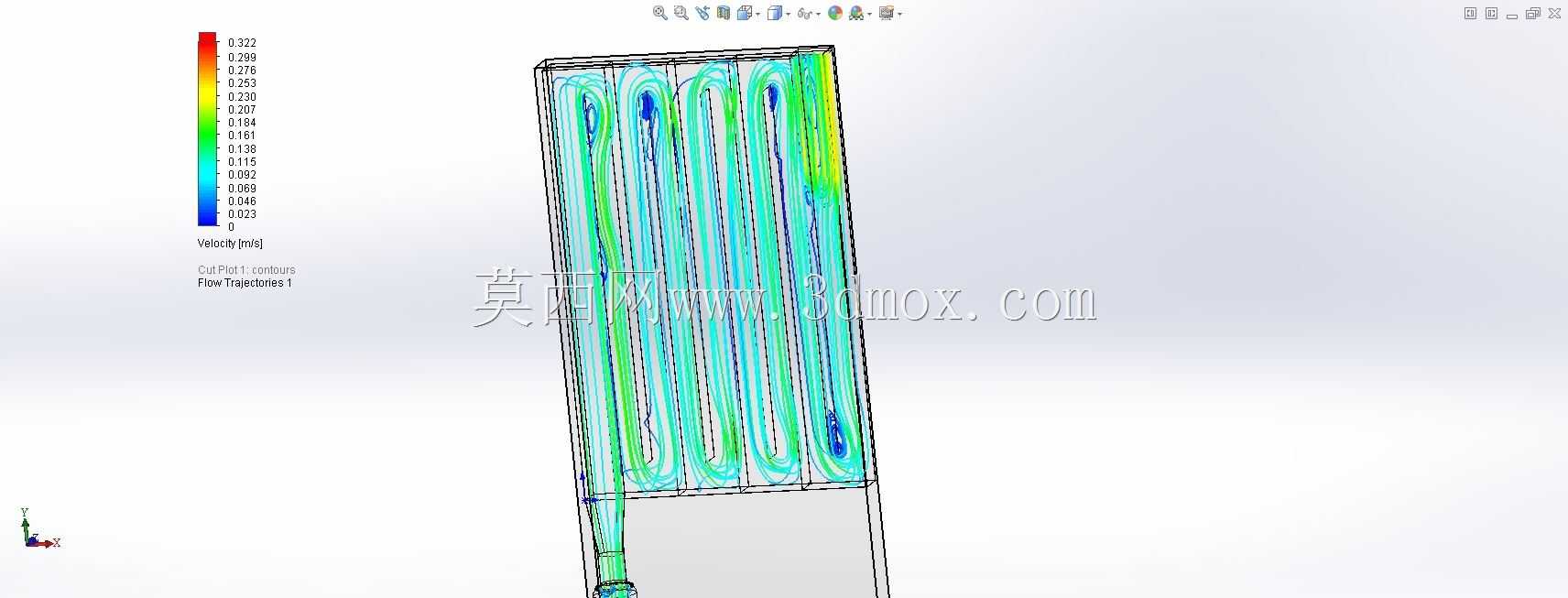

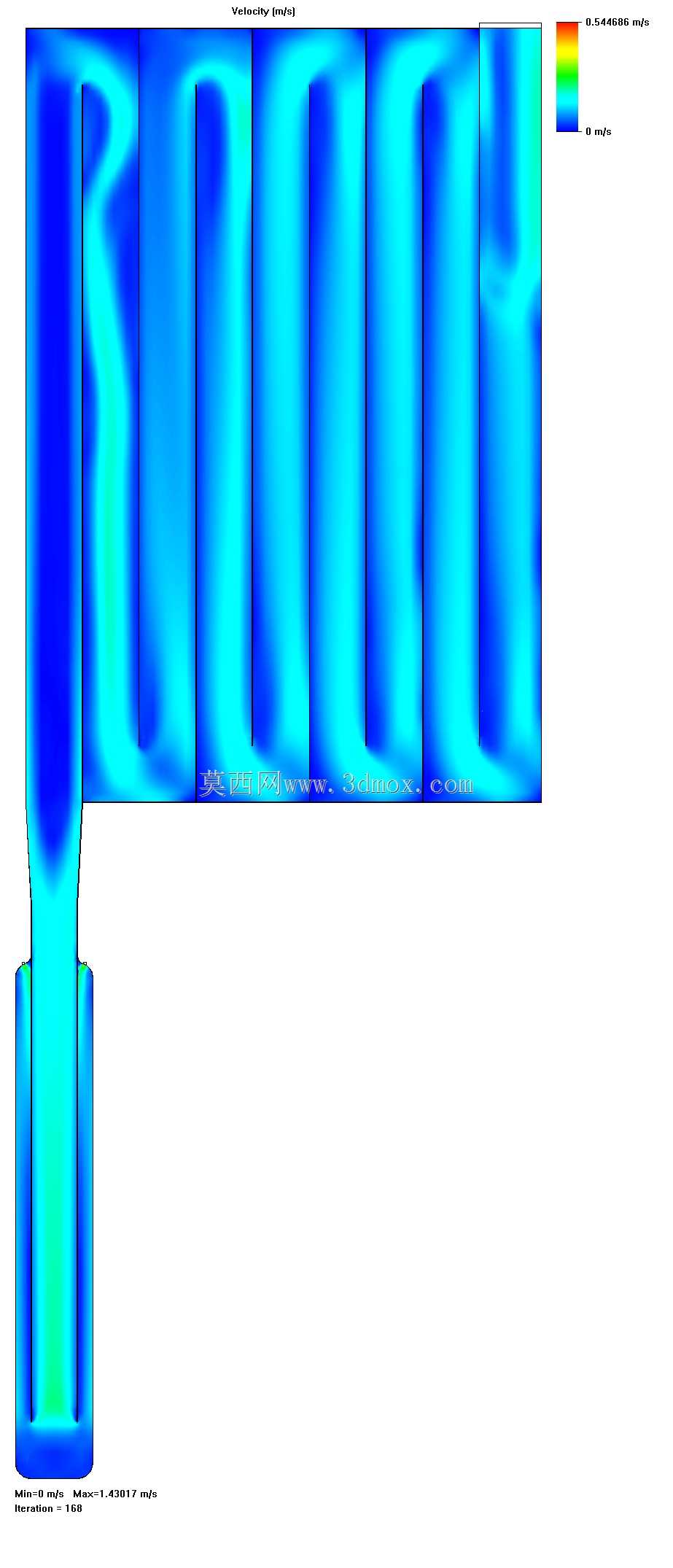

在干旱缺水、无集中供水管网覆盖的野外作业区域、偏远散居点位以及应急救灾场景中，常规供水方式往往受运输条件、管线铺设成本限制难以覆盖，这类利用空气冷凝原理的取水装置，可依托环境空气中的气态水实现自主取水，无需外接供水管线，适配无稳定供水条件的使用场景。装置整体采用立式窄幅结构设计，上部为核心的冷凝换热单元，下部衔接地下储液腔体，这种上下分体的布局一方面可以压缩地面占用的投影面积，在地形局促的坡地、零散空地也能完成布设，另一方面将储液部分置于地下，可利用地下土层的恒定低温降低储水温度，减少已收集液态水的二次蒸发损耗，同时避免储液腔体长期暴露在户外强日照下出现材质老化加速的问题。上部冷凝单元采用多流道并行的竖向排布结构，流道表面做强化换热的曲面设计，从仿真流场结果可以看到，空气在流道内形成连续的折返流动路径，延长空气与冷凝面的接触时长，保证空气中的水汽能够充分接触低温壁面完成冷凝相变，流道的进出口做了导风圆角处理，降低空气流经换热单元时的局部阻力，减少自然对流或者配套低功耗风机送风时的能耗损失。设计过程中重点考虑了户外无外接电源场景的适配性，冷凝单元的冷量来源可对接太阳能制冷模块，无需依赖市电供应，整套装置的运行能耗控制在极低水平，仅靠小型光伏板即可满足日常运行的动力需求，适配长期无人值守的使用需求。安装边界方面，装置地面部分的竖向高度控制在成人站立操作的合理区间，无需额外搭建操作平台即可完成日常的表面清洁、滤芯更换等维护作业，地下储液部分的埋设深度参考当地冻土层厚度设置，避免冬季低温环境下储液腔内的存水出现结冰膨胀损坏腔体的问题，储液腔的取水口预留标准快接接口，可直接对接外置取水龙头或者小型输水支管，方便用户直接取用收集到的冷凝水。结构细节上，冷凝单元的外框采用耐候性材质制作，边框接缝处做密封处理，防止户外降雨时雨水渗入流道内部污染收集的水体，流道表面采用疏水处理，冷凝形成的水滴可以快速顺着壁面滑落至下部的集水凹槽，经导流管路汇入地下储液腔，避免水滴在换热面滞留形成水膜降低后续换热效率。集水流道的末端设置初级过滤结构，可拦截空气中携带的浮尘、碎屑等杂质，减少进入储液腔的污染物，降低储水的变质风险。在野外勘探作业点位，这类装置可以为作业人员提供稳定的日常饮用水补充，无需频繁安排车辆运送生活用水；在海岛等缺乏淡水资源的区域，可作为小型分散式供水点补充日常洗漱、绿植浇灌的用水需求；在应急救灾场景下，可快速部署在受灾安置点，依托空气资源快速产出可用水，缓解应急供水的压力。设计时还考虑了不同地域温湿度条件的适配性，流道的换热面积预留了一定的冗余量，在相对湿度偏低的西北干旱区域，也能通过延长空气接触时长保证稳定的产水效率，装置整体无复杂的高速运动部件，日常维护仅需定期清洁换热面进风侧的防尘滤网、检查储液腔的密封性能，运维难度极低，无需专业技术人员即可完成日常保养作业。
