钨阴极精密磨削加工专用工装装置

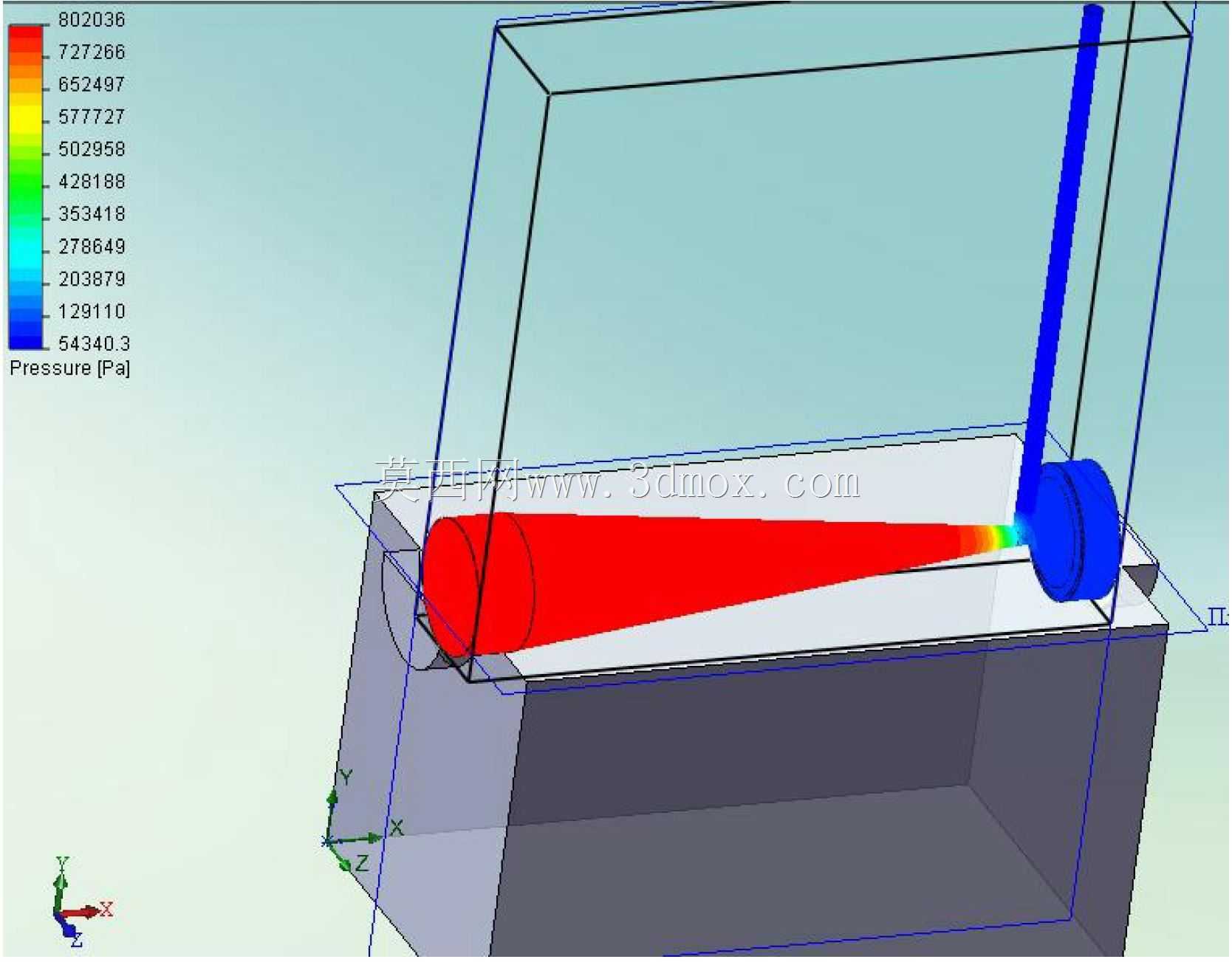

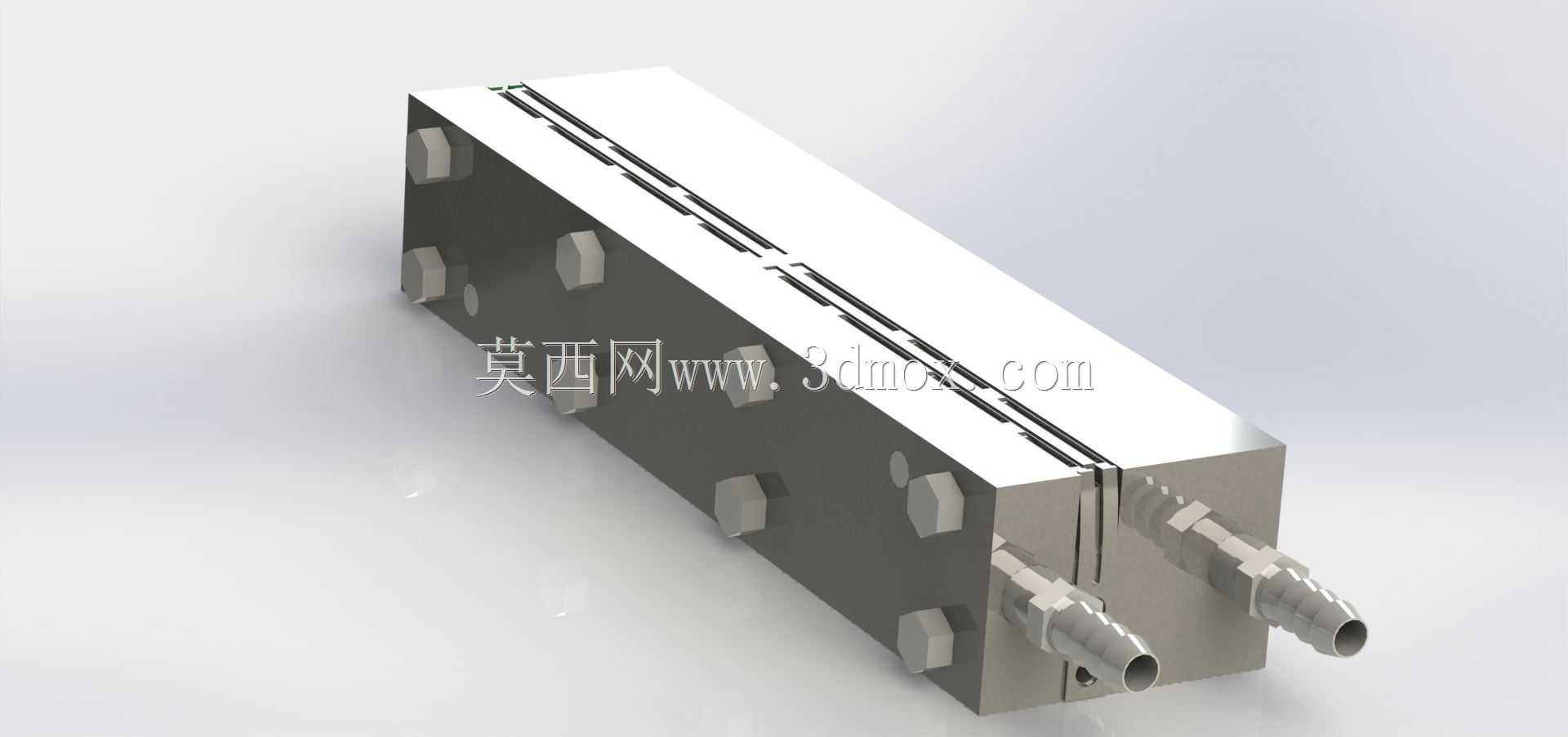

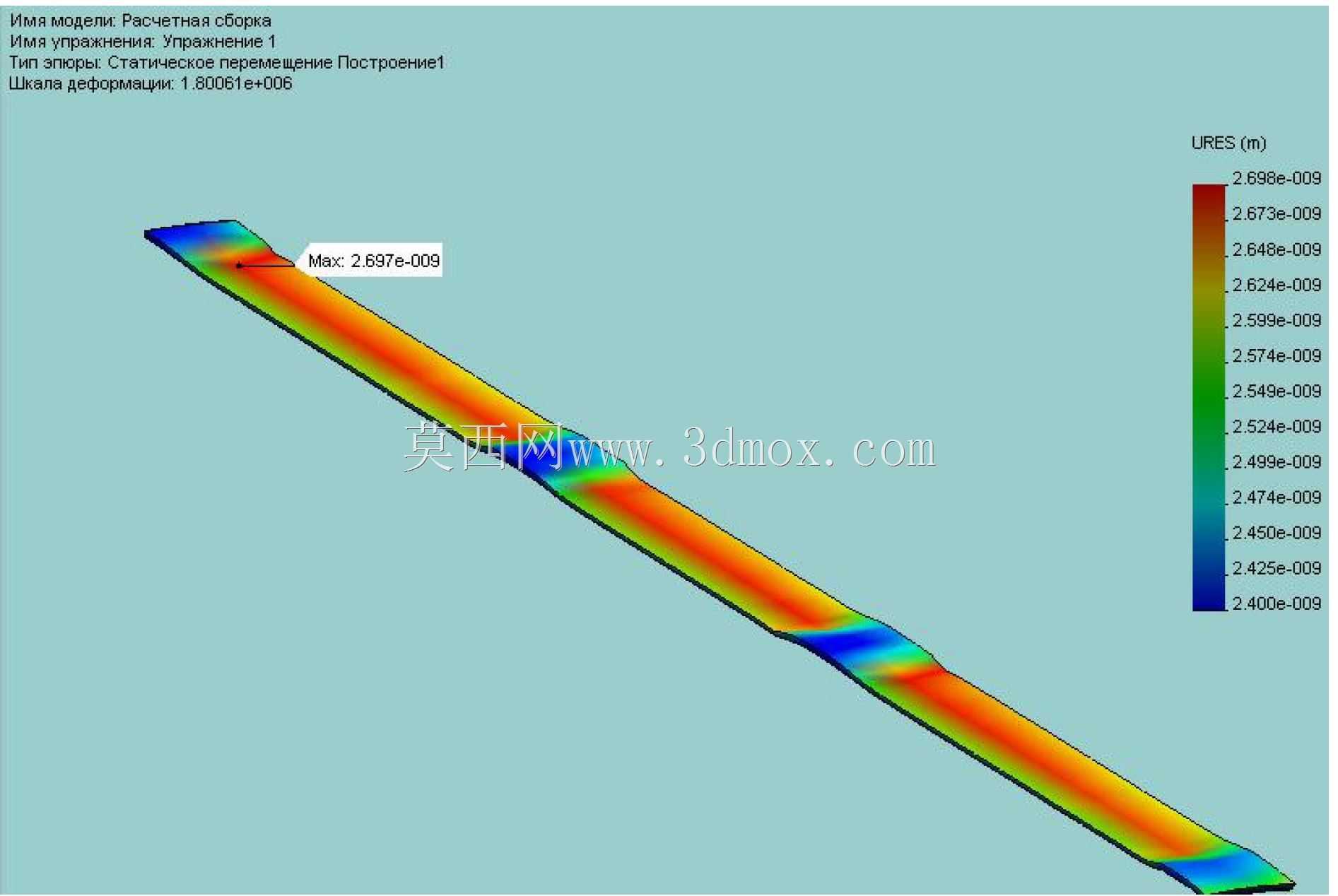

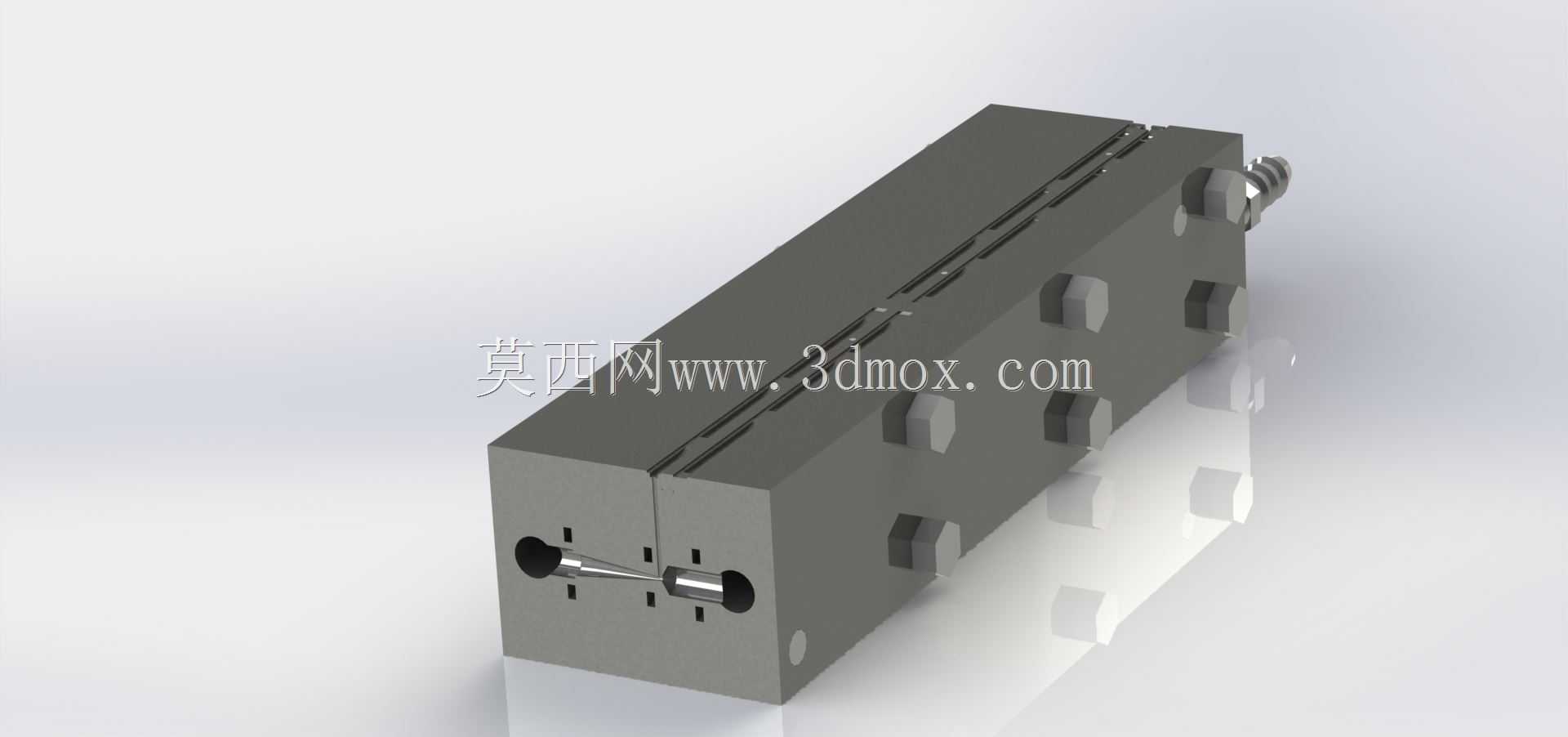

在氩弧焊、等离子焊接、真空电子束加工这类需要用到钨极作为放电电极的加工场景里，钨阴极的端面锥度、表面粗糙度、装夹同轴度会直接影响电弧稳定性、电极使用寿命以及最终的焊接成型质量，这套磨削装置就是针对小直径钨棒电极的精密修磨需求开发的专用工装，区别于常规手持打磨的粗放加工方式，整套装置从定位基准、进给约束到冷却通路都做了针对性的结构设计，能保证钨极磨削过程中的角度一致性与尺寸精度。从实际使用场景来看，这套装置既可以适配车间内批量钨极的集中修磨作业，也可以安装在小型台式磨床、工具磨的工作台上作为配套辅具使用，不需要复杂的电控改造，纯机械结构的设计让它在没有气源、复杂电源的维修车间、野外焊接作业站点也能快速部署使用，针对不同直径规格的钨极，只需要更换对应规格的定位衬套就能完成适配，不需要对主体结构做拆解调整。整套装置的主体采用分体式块装结构，上下两个对称的基准块通过侧面的内六角锁紧螺栓完成拼合，拼合面加工有同轴度公差控制在0.02mm以内的导向通槽，钨棒从通槽一端穿入后，会被槽内的弹性定位卡圈约束径向跳动，磨削端伸出的长度可以通过尾部的调节螺杆做无级微调，微调精度可以达到0.1mm每转，能精准控制钨极锥面的磨削长度，避免修磨过量导致钨极报废。装置靠近磨削轮的一端设计有两个快插式冷却水接头，内部开有连通的冷却流道，在长时间连续修磨作业时，可以接入车间常规的冷却水循环系统，带走磨削过程中传导到装置主体的热量，避免高温导致钨极材料氧化、定位槽变形影响精度，同时冷却流道的出口对准磨削接触点，还能起到一定的冲屑作用，避免磨粒嵌入定位缝隙造成卡滞。从安装边界来看，整套装置的主体外形为规整长方体，底部加工有标准的T型槽安装位，可以直接适配多数工具磨、小型平面磨的工作台装夹尺寸，不需要额外制作过渡连接板，装置的总宽度控制在120mm以内，长度280mm，安装时不会和磨床的砂轮护罩、进给拖板产生运动干涉，侧面的锁紧螺栓全部采用内六角沉头设计，突出基准面的高度不超过3mm，避免操作人员调整设备时发生剐蹭。设计过程中特意规避了复杂的传动结构，所有运动部件都做了防尘处理，定位通槽的两端加装了毛毡防尘圈，能阻挡磨削产生的硬质磨粒进入槽内磨损定位面，延长工装的使用寿命，针对钨极磨削时需要的固定锥角，装置前端的导向套可以根据需求更换不同角度的出口衬套，常规适配15°、30°、45°三种常用钨极锥角，更换衬套只需要松开前端的压帽即可完成，整个调整过程不超过1分钟，不需要重新校准定位基准。和市面上常见的手持钨极磨尖器相比，这套装置的定位基准更长，钨棒在磨削过程中不会因为手持力度变化出现锥面偏斜、棱边出现的问题，修磨后的钨极同轴度可以控制在0.03mm以内，装到焊枪上之后电弧不会出现偏吹，能有效减少焊接过程中的气孔、夹钨缺陷，在批量焊接生产线使用时，统一修磨参数的钨极还能保证不同工位的焊接参数一致性，减少因为电极差异导致的工艺参数调整频次。装置的主体材料选用40Cr调质处理，表面做发黑防锈处理，定位衬套和导向接触的部位采用硬质合金镶件，耐磨性能是普通钢材的5倍以上，长时间使用也不会因为钨棒的摩擦出现定位槽扩孔、精度下降的问题，冷却水通路做了0.8MPa的水压密封测试，日常使用不会出现渗漏问题，快插接头采用标准气动接头规格，和车间常规的气管、水管接头通用，不需要单独采购特殊配件。在实际投产测试中，这套装置单小时可以完成120根以上直径3.2mm钨极的标准锥面修磨，修磨后的表面粗糙度可以达到Ra0.8，完全满足航空焊接、高压管道焊接这类对钨极精度要求较高的作业场景需求，而且因为结构简单，日常维护只需要定期清理防尘圈处的磨屑、在导向螺杆处涂抹少量润滑脂即可，没有复杂的维护保养要求，对一线操作人员的技能要求也很低，不需要专门的培训就能快速上手操作。
