多尖脚可调式地面支撑定位支架结构

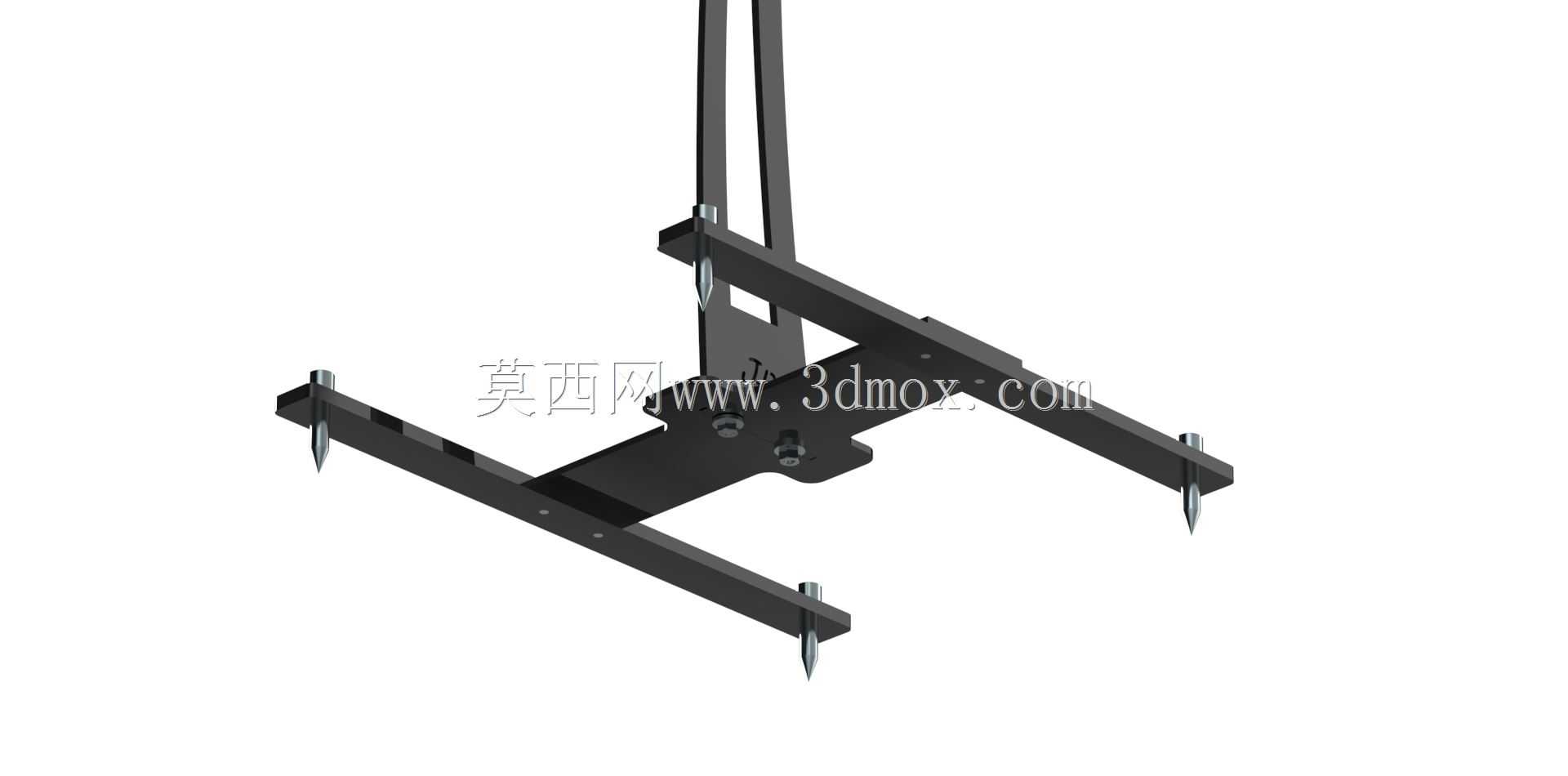

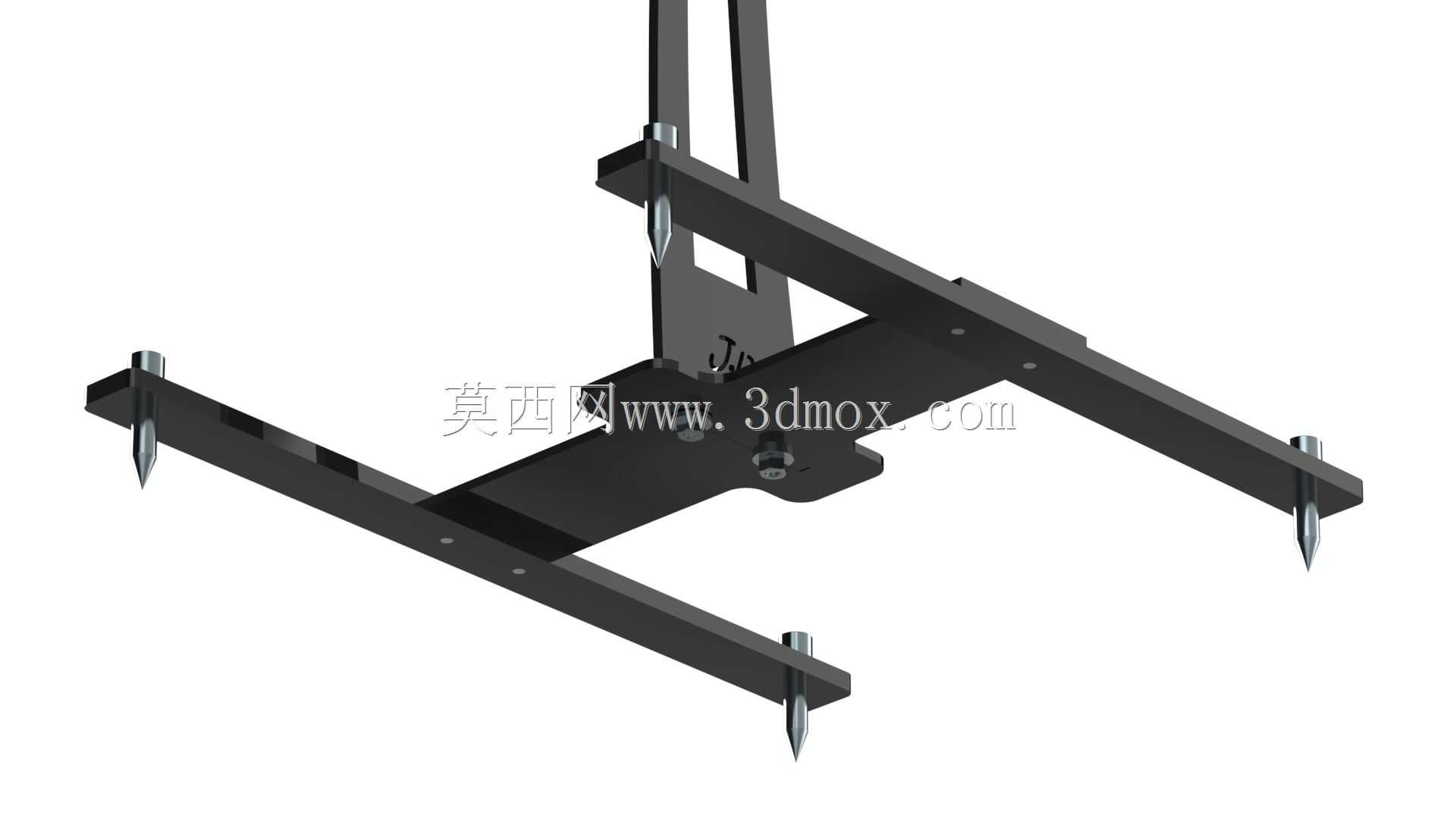

这款多尖脚支撑定位结构，主要面向户外非硬化铺装地面的设备临时架设场景设计，常见于地质勘探现场的小型仪器架设、户外测绘设备临时固定、小型试验装置的野外场地布设等工况，解决普通平脚支架在松软土层、碎石地面、不平整坡地易滑移、沉降不均的问题。结构整体采用十字交叉的横梁作为主体承载框架，四根可调节支臂从中心基座向外延伸，每根支臂末端配置带尖锥的可调支脚，中心位置设置垂直向上的立板作为设备安装接口，可直接通过螺栓连接待固定的仪器、小型设备主体。

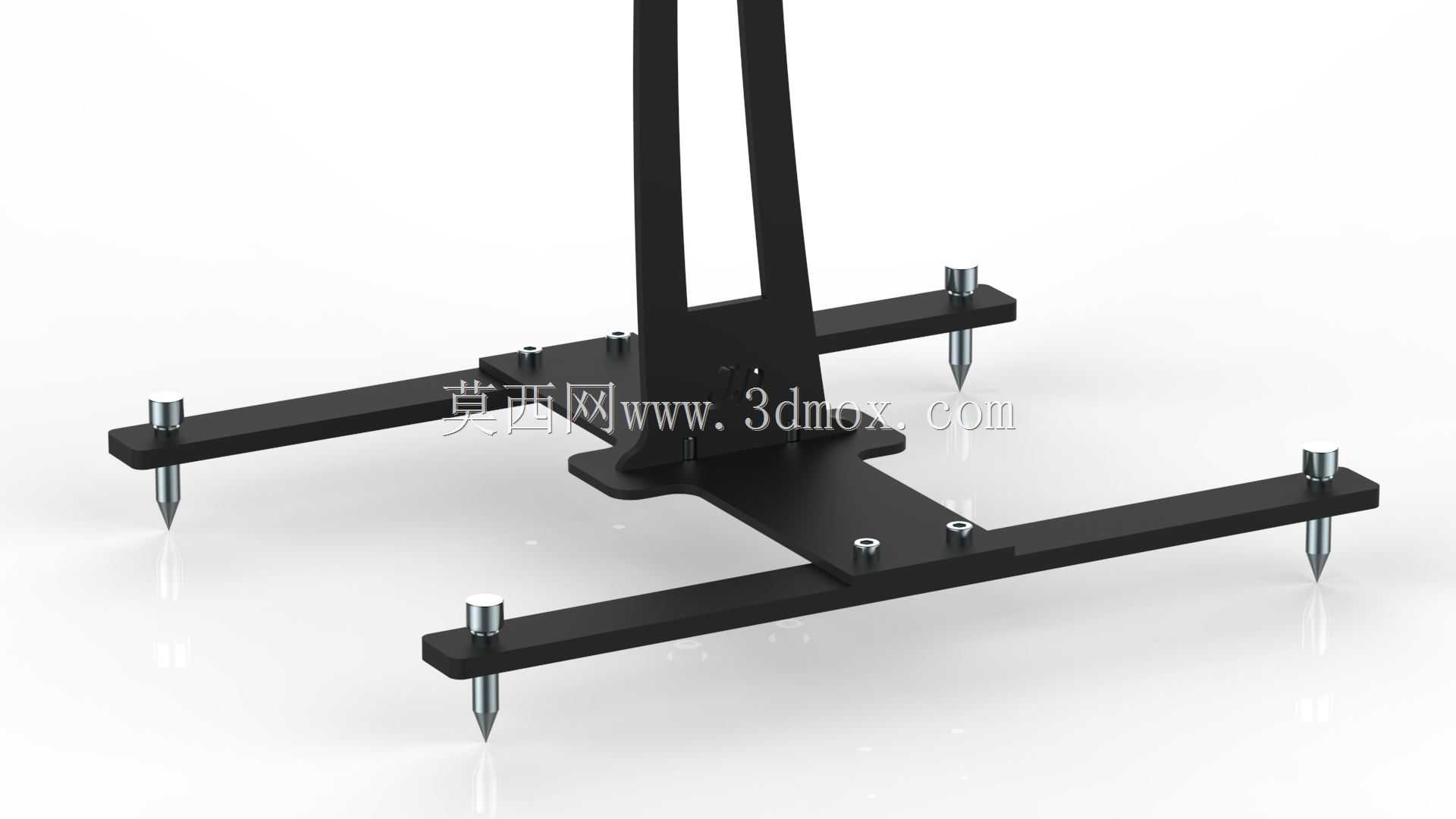

设计阶段优先考虑了野外作业的快速部署需求，支臂与中心基座采用滑槽式连接结构，可根据待支撑设备的底部安装孔位间距，在一定范围内自由调整各支脚的跨距，无需额外定制转接板就能适配不同底面尺寸的搭载设备，单支臂的调节行程覆盖常规小型野外设备的安装边界，跨距调整范围可满足从200mm到600mm的底面安装尺寸需求，适配性较强。尖脚部分采用硬质金属材质，锥角设计经过反复验证，既能在压实土层、碎石地面顺利刺入表层形成嵌固，又不会因为锥角过细导致在硬质地面出现弯折、卷刃问题，每个尖脚上方配套调节螺母，可单独旋转调整单脚的伸出长度，在地面坡度不超过15度的场景下，无需额外垫塞垫块就能将上部安装面调整至水平状态，大幅减少现场架设的调整时间。

中心立板与底部十字框架采用一体化加强结构，立板根部设置三角加强筋，避免设备搭载后出现立板倾斜、框架变形的问题，立板上预留的多组安装孔位，可适配不同安装孔距的设备连接需求，孔位公差按照通用机械安装标准设计，可直接配合标准螺栓完成紧固，无需现场二次扩孔。整体结构的承载边界经过受力核算，在各支脚完全展开至最大跨距时，可稳定承载不超过15kg的上部设备，在支脚收至最小跨距时，承载上限可提升至30kg，满足绝大多数小型野外作业仪器、轻型试验装置的支撑需求。

实际使用过程中，该支架不需要额外的地面锚固措施，依靠尖脚刺入地面的嵌固力、以及十字框架自身的结构稳定性，即可抵抗常规户外风力、设备运行产生的小幅振动，不会出现侧翻、滑移问题。支脚的调节螺纹采用粗牙设计，调节时转动阻力小，即使沾附少量泥土、沙尘也不会出现卡滞问题，日常维护仅需在使用后清理尖脚与螺纹部位的泥土即可，不需要复杂的保养流程。结构所有外露金属部件均做了发黑防锈处理，可适应野外潮湿、偶有降雨的作业环境，不会短时间出现锈蚀卡滞的问题。

从结构建模的角度来看，该支架的所有零件均采用常规机械加工工艺即可生产，十字横梁可采用标准型材切割加工，支脚尖锥可采用圆钢车削成型，连接部位的标准件均可直接采购市售标准件，不需要开模定制，生产成本可控，加工难度低，适合小批量加工制作。在进行三维建模时，需要重点关注支臂滑槽的配合间隙、调节螺纹的旋合长度、尖脚与支臂的连接强度，避免出现调节卡滞、受力断裂的问题，同时要核算不同跨距下的整体重心位置，确保上部设备安装后重心始终落在四个支脚围成的支撑面内部，保障架设后的稳定性。
