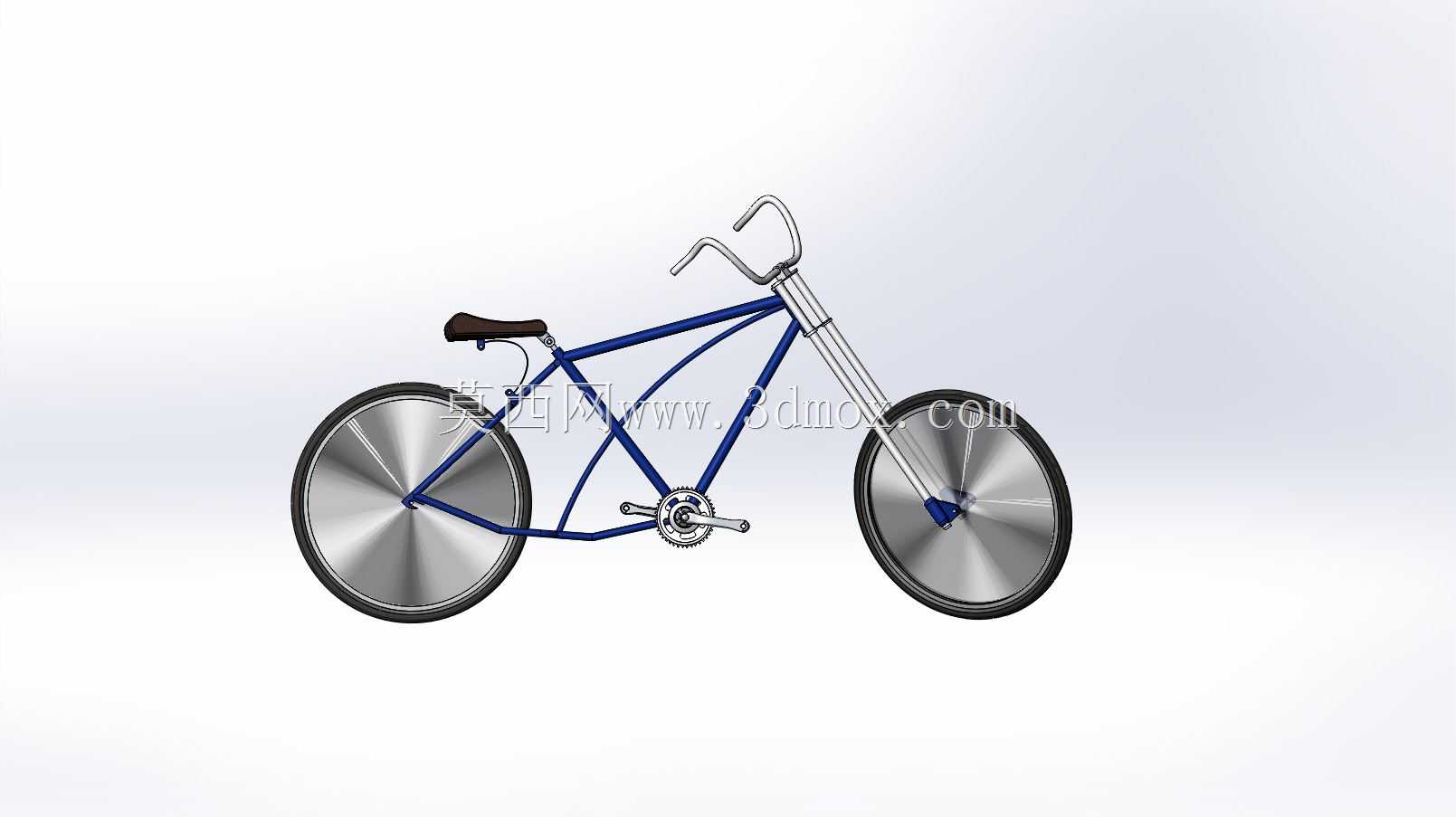

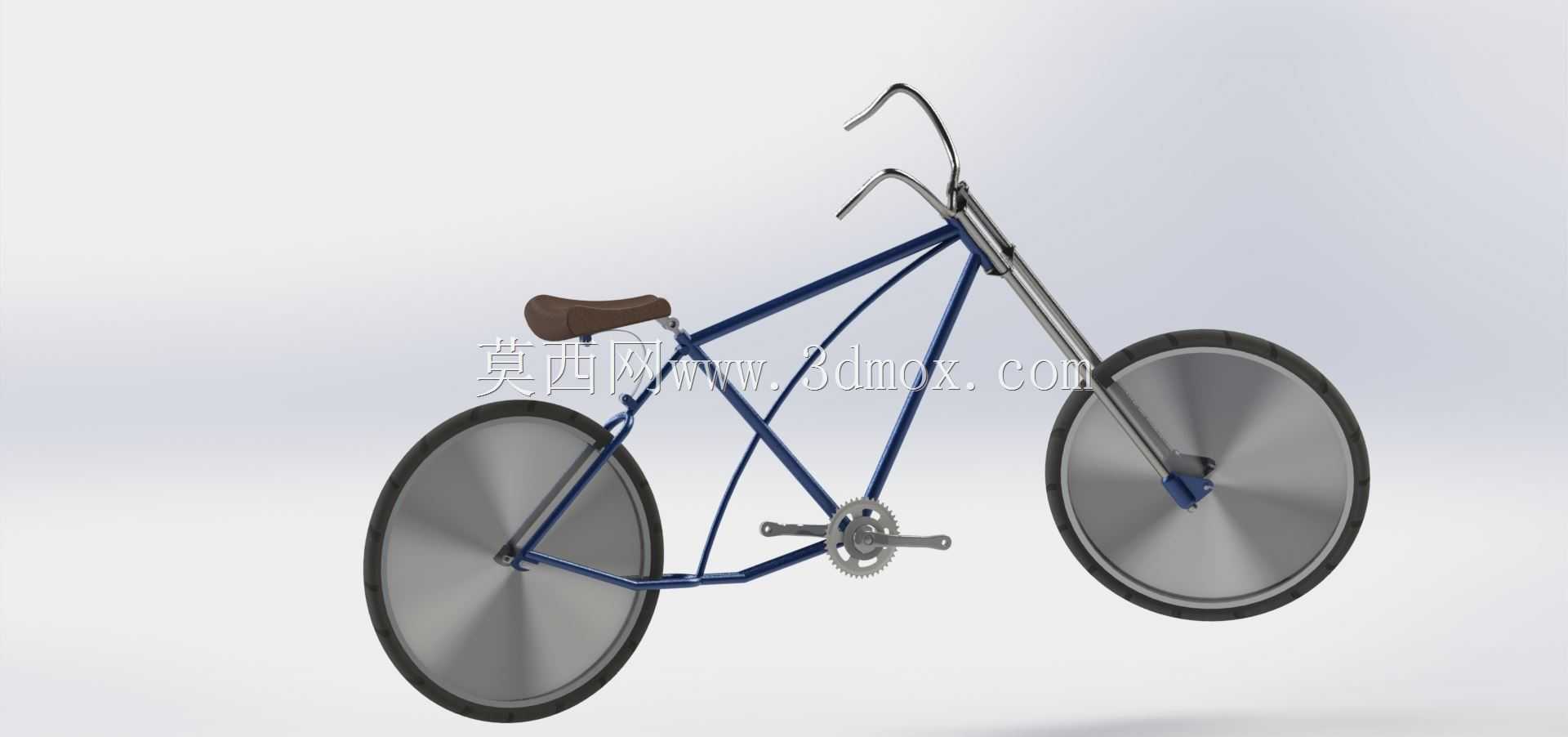

复古通勤自行车结构设计方案

这款复古风格人力自行车的结构设计，核心围绕日常短距离通勤、休闲骑行的实际使用场景展开，在还原经典老式车型外观特征的同时，对各部件的受力结构、安装匹配关系做了符合现代骑行需求的调整。从整体安装边界来看，整车长度控制在1750mm范围内，车把最大宽度为620mm，鞍座安装面距地面的可调节区间在720mm至880mm之间，能够适配身高155cm至185cm的骑行者使用，整车停放时的侧向支撑占地宽度不超过300mm，可适配多数居民楼楼道、家用自行车停放架的空间尺寸，不会出现超宽无法推入的问题。

设计过程中优先考虑车架的受力传递路径，采用经典的菱形三角车架结构，上管、下管、座管、后下叉、后上叉的管材衔接处均做了圆弧过渡处理，避免应力集中导致的管材疲劳开裂。车架管材选用壁厚1.2mm的铬钼钢材质，在保证整体结构强度的前提下控制整车自重，车架中轴位置的安装同轴度公差控制在0.05mm以内，确保曲柄转动时无偏摆、卡滞问题。前叉部分采用直管式设计，叉肩与立管的焊接角度经过反复校核，保证前轮回转时与车架下管、挡泥板之间预留不小于15mm的安全间隙，转向极限角度设置为左右各42度，既满足小半径转向的灵活性需求，也避免转向角度过大导致的线管拉扯、前轮碰擦车架问题。

轮组部分采用等径辐条搭配金属切削轮盘的结构，前后轮均采用直径660mm的轮组规格，轮圈的径向跳动公差控制在0.3mm以内，端面跳动公差不超过0.2mm，保证骑行时的滚动平顺性。轮胎安装位预留了适配32C宽度外胎的空间，兼顾城市铺装路面的低滚阻需求与轻微非铺装路面的缓冲能力。传动系统采用单速结构设计，牙盘齿数为44T，后飞轮齿数为18T，传动比设置为2.44，适配日常12-18km/h的通勤骑行速度，不会出现踏频过高或蹬踏费力的问题；曲柄长度设置为170mm，符合多数骑行者的腿部发力角度，脚踏安装位采用标准的9/16英寸螺纹接口，可兼容市售多数通用脚踏配件，后期维护更换无需定制特殊规格部件。

车把部分采用经典的弯把设计，把横的抬升量为30mm，后掠角度为15度，骑行时上半身可保持较为放松的前倾角度，降低长时间骑行的腰部疲劳感；车把与把立的安装口径为标准25.4mm，刹把、线管的走位均沿着车架管材内侧布置，通过卡扣固定，避免外露线管剐蹭骑行者衣物，也能减少线管受日晒雨淋的老化速度。鞍座采用宽面弹簧支撑结构，鞍座底部设置两根平行的减震弹簧，可过滤铺装路面细小颠簸带来的震动，鞍座导轨采用标准圆形钢轨，适配市售多数通用座管夹，用户可根据自身使用需求更换不同软硬度的鞍座。

在部件安装匹配层面，所有衔接位置均采用通用标准接口：中轴为标准方孔规格，碗组为34mm外置式结构，座管直径为27.2mm，前后轮轴均采用直径10mm的快拆兼容轴径，既方便生产环节的组装调试，也能降低用户后期维护、更换配件的成本。整车的重心位置经过校核，当骑行者坐于鞍座上时，重心投影落在前后轮轴连线的中点偏前位置，前后轮的载荷分配约为45:55，既保证转向时的前轮抓地力，也避免后轮载荷过大导致的骑行费力问题。针对日常使用中的常见场景，车架后上叉位置预留了后座架的安装螺孔，用户可根据需求加装后货架承载不超过10kg的随身物品，前叉位置也预留了挡泥板、车篮的安装位，无需额外打孔即可拓展实用功能。

设计过程中也充分考虑了不同部件的运动干涉问题：比如曲柄转动到最下端位置时，与地面的垂直距离不小于120mm，避免过减速带、坑洼路面时曲柄剐蹭地面；前轮转向到极限角度时，脚踏前端与前轮之间预留不小于20mm的安全间隙，不会出现转向时脚踏碰擦前轮的安全隐患；鞍座调节到最高位置时，座管插入车架立管的长度不小于100mm，保证座管的夹持强度，避免骑行过程中座管滑脱的风险。所有焊接位置的焊缝均做了打磨平滑处理，既提升外观的精致度，也避免焊缝毛刺划伤骑行者、勾扯衣物。
