多尖刺环形旋转破碎刀盘结构

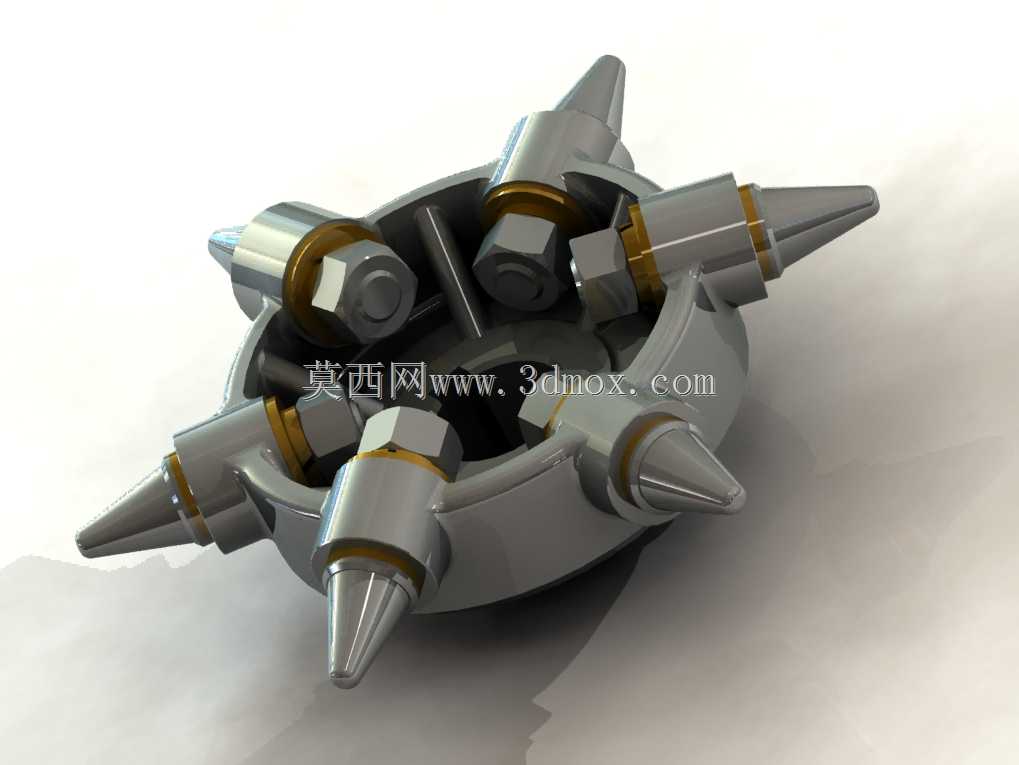

该环形刀盘组件主要应用于井下巷道掘进、露天矿层剥离、硬岩隧道铣挖作业的破碎工况，作为铣挖设备前端的直接执行部件，承担接触并破碎高硬度岩体、固结矿层的核心作用，可适配不同功率等级的横轴式铣挖机头，替换常规镐型截齿应对抗压强度更高的完整岩层工况。从结构设计逻辑来看，整体采用环形基体承载周向均布的尖刺切削单元，基体采用中碳合金钢整体锻造成型后做调质处理，芯部保持足够的韧性承受冲击载荷，表层做渗碳淬火处理提升耐磨性能，避免长时间切削岩体造成基体过快磨损。周向布置的尖刺切削单元采用分体式装配结构，每个切削齿通过六角锁紧螺栓与环形基体连接，齿座与基体之间设置有黄铜材质的缓冲垫片，可吸收切削过程中硬岩传递的瞬时冲击载荷，避免螺栓受交变载荷出现疲劳断裂，同时也便于单个齿磨损后快速更换，无需整体报废刀盘，降低现场运维的配件成本。每个尖刺切削齿的头部采用圆锥收敛造型，尖端做小圆弧钝化处理，既保证接触岩体时具备足够的应力集中效应实现压裂破碎，又避免尖端过于尖锐在冲击载荷下出现崩齿问题；齿身与齿座的配合面采用圆柱定位结构，装配时可自动对中，保证每个切削齿的伸出量一致，避免单个齿受力过大出现异常磨损。从安装边界来看，环形基体的中心设置有与驱动主轴配合的内花键孔，孔位公差按照H7级精度加工，可与标准铣挖机输出轴实现无间隙配合，基体背面设置有定位止口，安装时与机头端面贴合后通过周向均布的螺栓锁紧，保证刀盘旋转时的同轴度，控制高速旋转时的动平衡量在允许范围内，避免过大振动损伤主轴轴承。实际作业过程中，刀盘随主轴做低速大扭矩旋转，周向均布的尖刺齿依次接触岩面，通过尖端的压入作用先在岩体表面形成破碎坑，相邻齿的切削轨迹相互搭接，逐步将完整岩层铣削成均匀的碎块，相比常规截齿排布的刀盘，该结构的切削齿切入角度经过优化，每个齿的受力方向沿齿身轴线方向传递，可最大化利用材料的抗压强度，减少齿身受侧向力造成的折断风险。在设计阶段针对不同硬度的岩层工况，可通过调整切削齿的伸出长度、周向排布密度适配作业需求：针对f值8以上的硬岩工况，可适当减少齿的排布数量，增大单齿的切入深度，提升单次破碎的效率；针对f值4-6的中硬岩工况，可增加齿的排布密度，减小单齿切削厚度，降低作业过程中的冲击振动，提升刀盘整体的使用寿命。刀盘的环形基体上还预留有容屑槽结构，相邻切削齿之间的凹槽可将铣削下来的岩屑及时导出，避免岩屑在齿缝间堆积造成二次研磨，额外消耗切削功率同时加剧切削齿的磨损。每个切削齿的锁紧螺栓采用高强度合金钢材质，按照8.8级以上强度等级选型，装配时涂抹螺纹锁固胶，避免作业过程中振动导致螺栓松动，螺栓头部采用内六角结构，可在狭窄的井下空间内使用标准内六角扳手完成拆装，无需特殊工装，适配井下作业的运维条件。黄铜缓冲垫片的厚度控制在2mm左右，既具备足够的变形量吸收冲击，又不会因过软导致装配后切削齿出现松动，垫片的内径与齿座定位圆柱外径采用间隙配合，更换齿时可随齿一同拆卸更换，避免垫片残留影响新齿的装配精度。
