开放式模块化ITX机箱结构设计方案

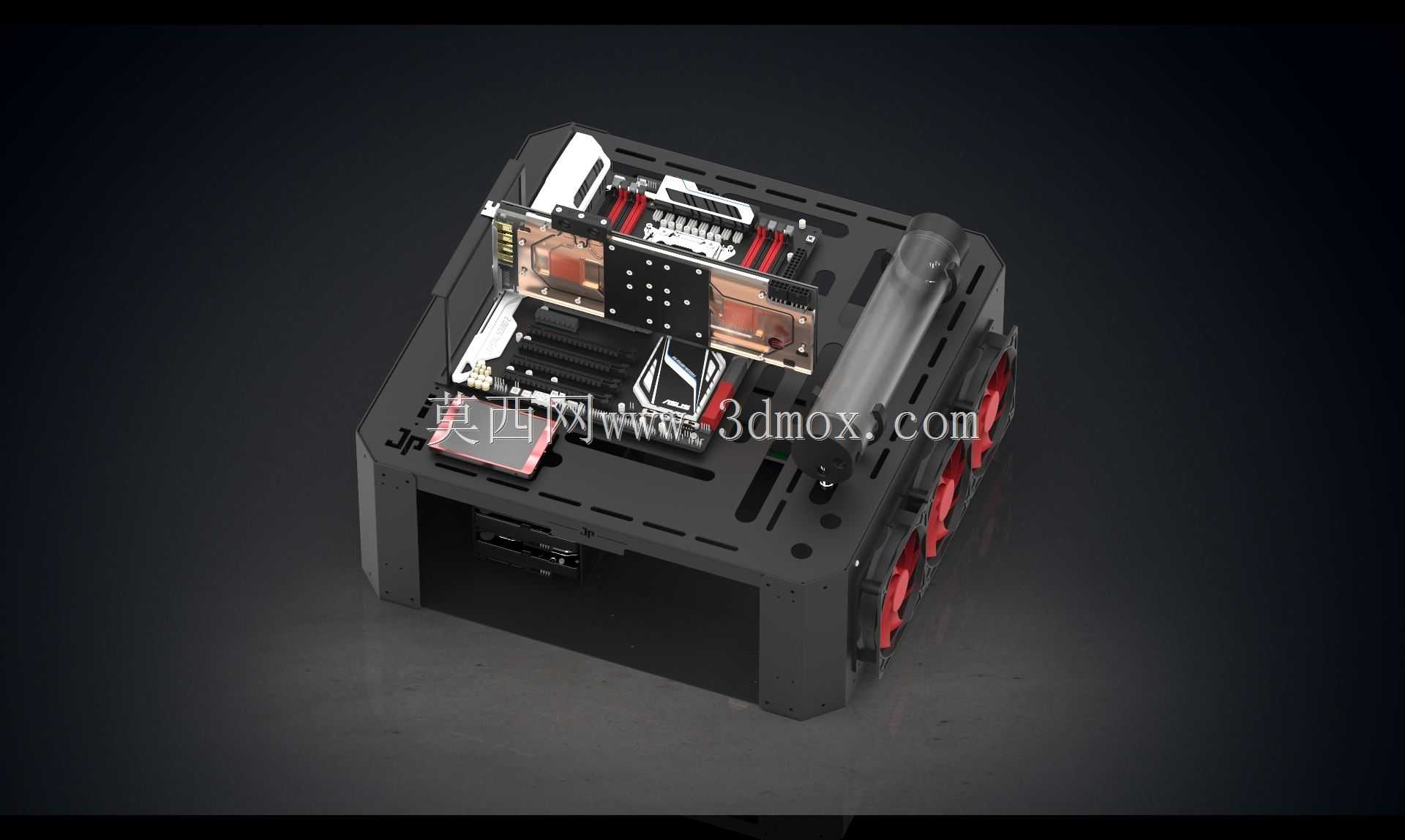

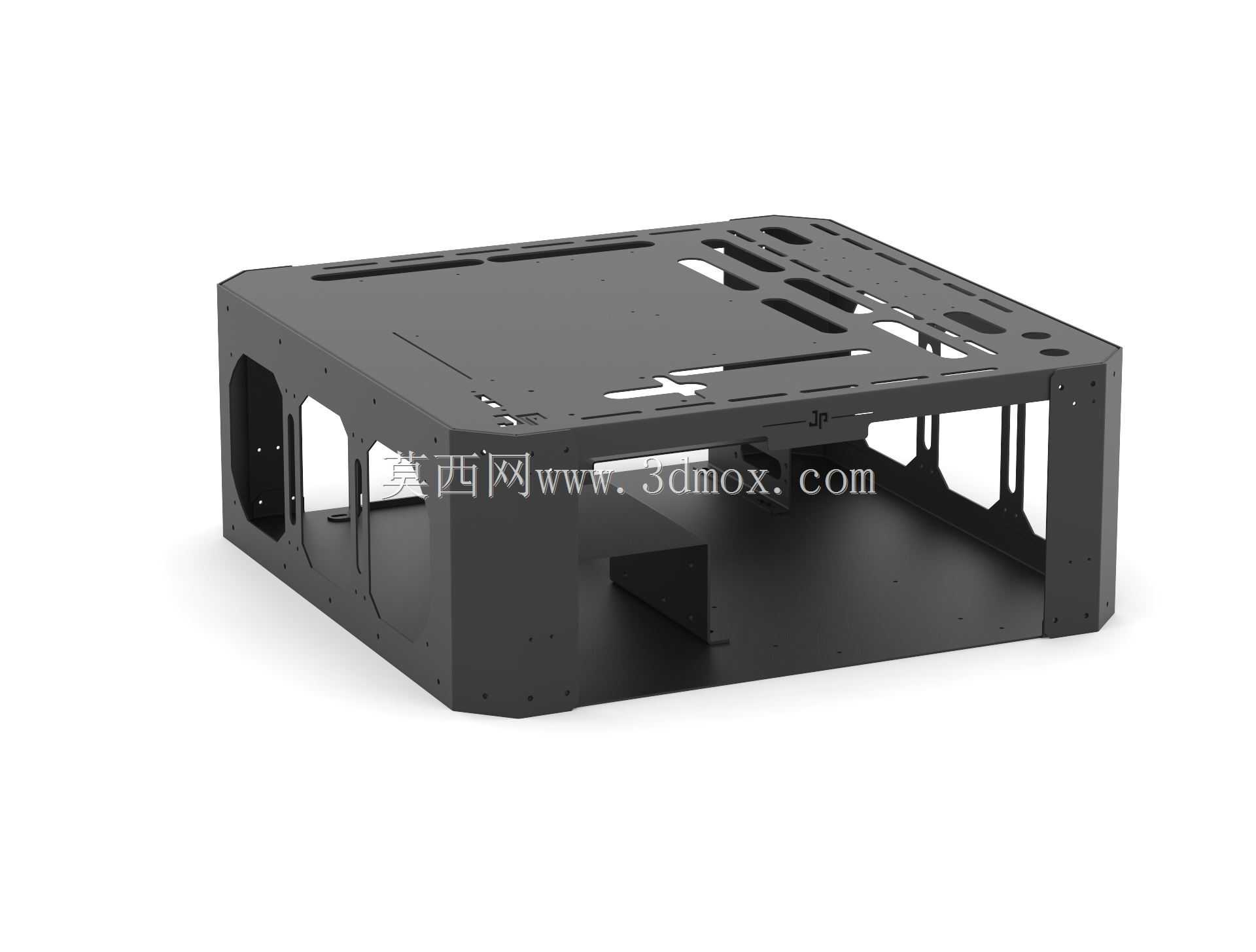

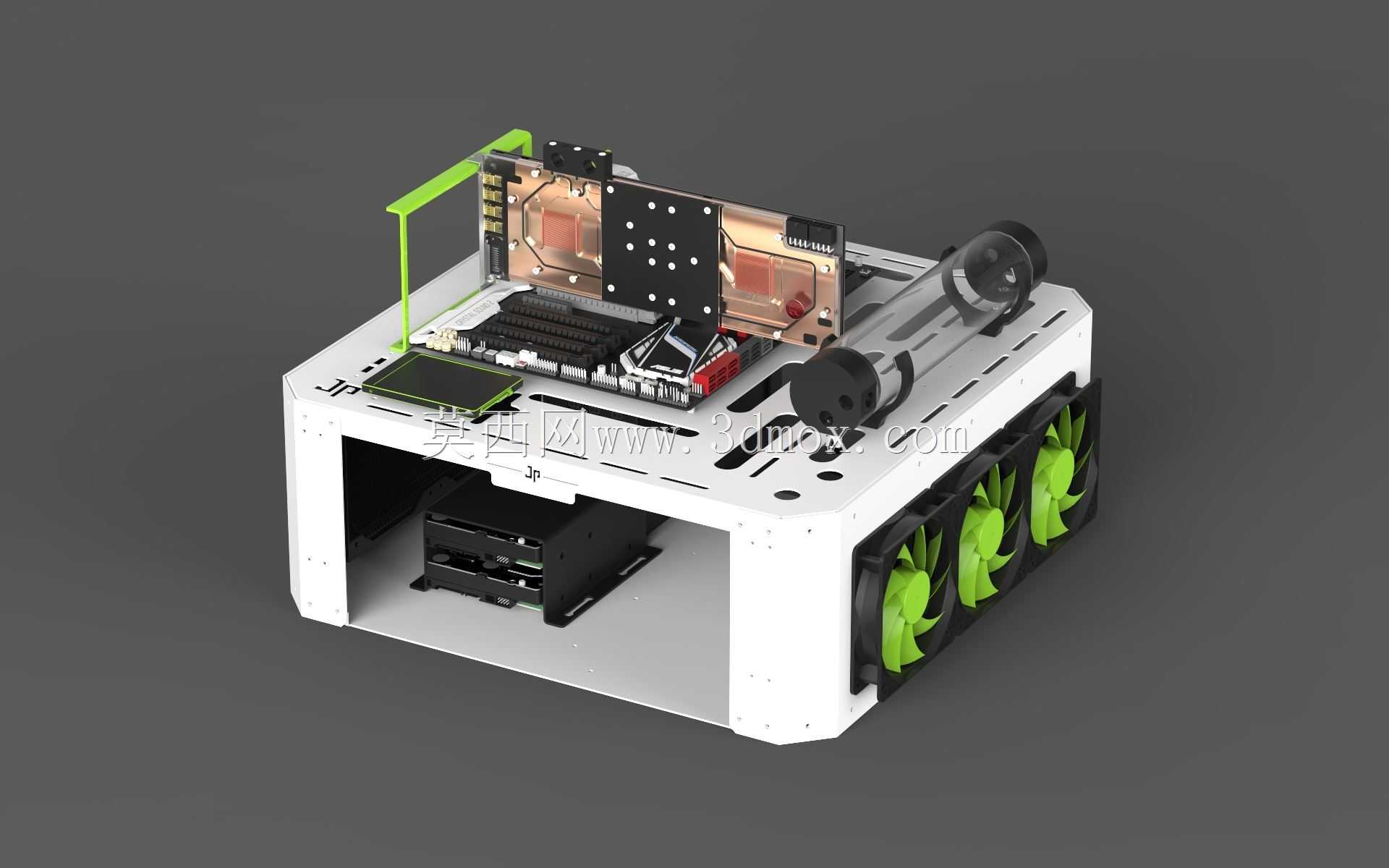

这款紧凑型ITX机箱采用开放式框架结构设计，核心定位是满足小体积高性能装机的散热与硬件兼容需求，区别于传统封闭机箱的闷罐问题，整体框架采用钣金折弯拼接成型，没有多余的装饰性外壳，所有结构件都直接服务于硬件固定与风道组织。从实际装机场景来看，这类机箱多用于桌面高性能小主机搭建、ITX便携工作站改装、硬件展示测试平台使用，相比常规ATX机箱能够节省70%以上的桌面占用空间，同时开放式结构能够让硬件热量直接散入环境空气，避免封闭腔体的热堆积问题。

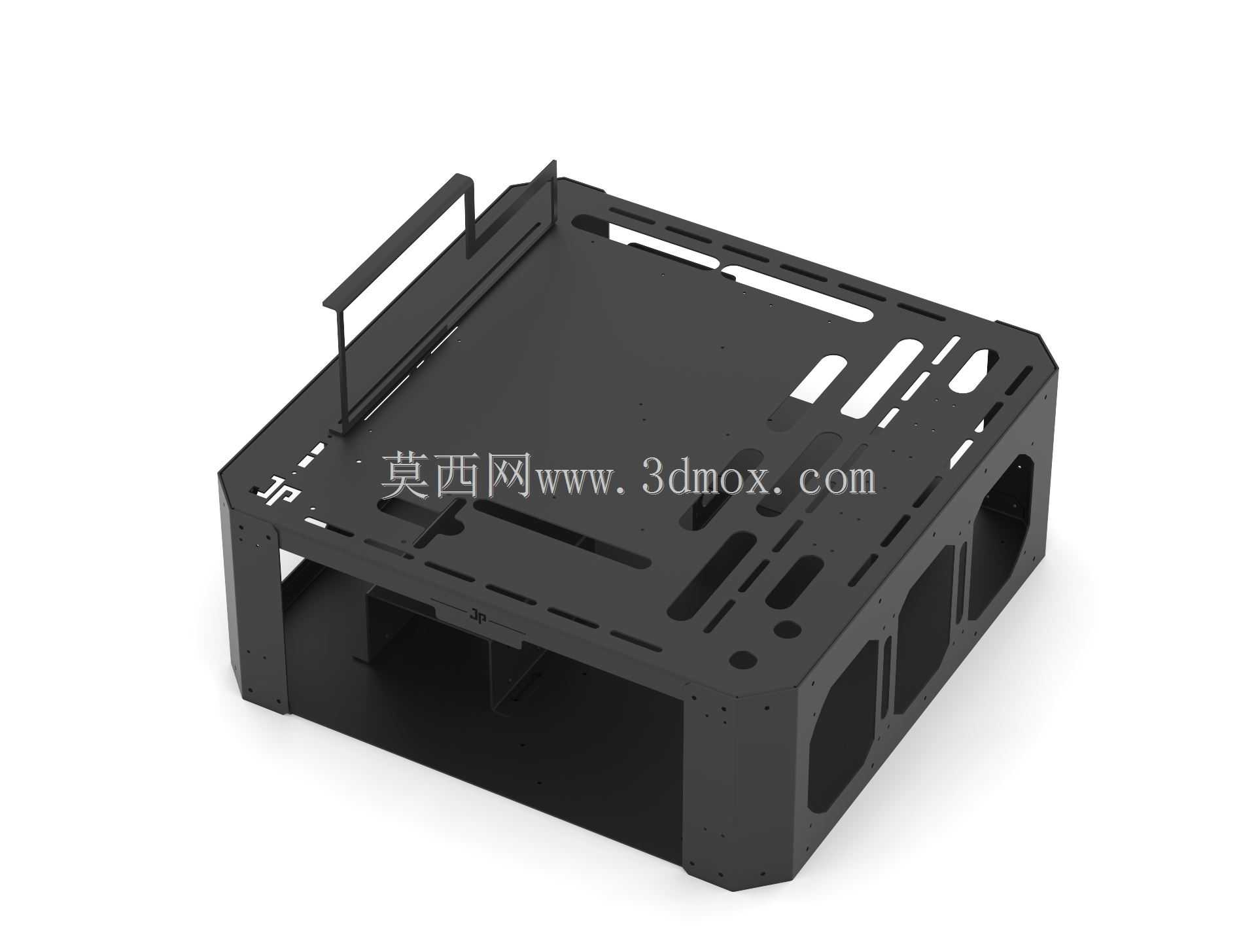

设计思路上优先考虑硬件安装的兼容性边界，框架内部预留的主板安装位完全符合Mini-ITX主板标准孔位，170mm×170mm的安装平面做了下沉0.8mm的沉台处理，避免主板背面焊点直接接触金属框架造成短路，安装孔位都压铆了M3铜柱，铜柱高度统一为6mm，给主板背面走线预留足够空间。显卡安装位采用横向直插设计，支持最长210mm的双槽ITX显卡，显卡固定端做了可调节的限位卡扣，能够适配不同厚度的显卡挡板，避免运输过程中显卡晃动造成PCIe插槽损坏。

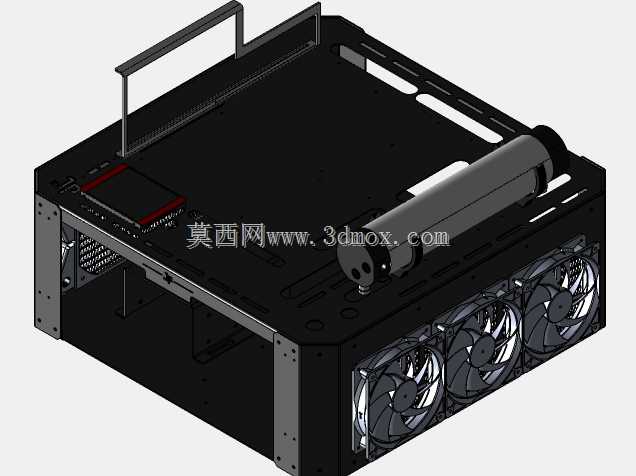

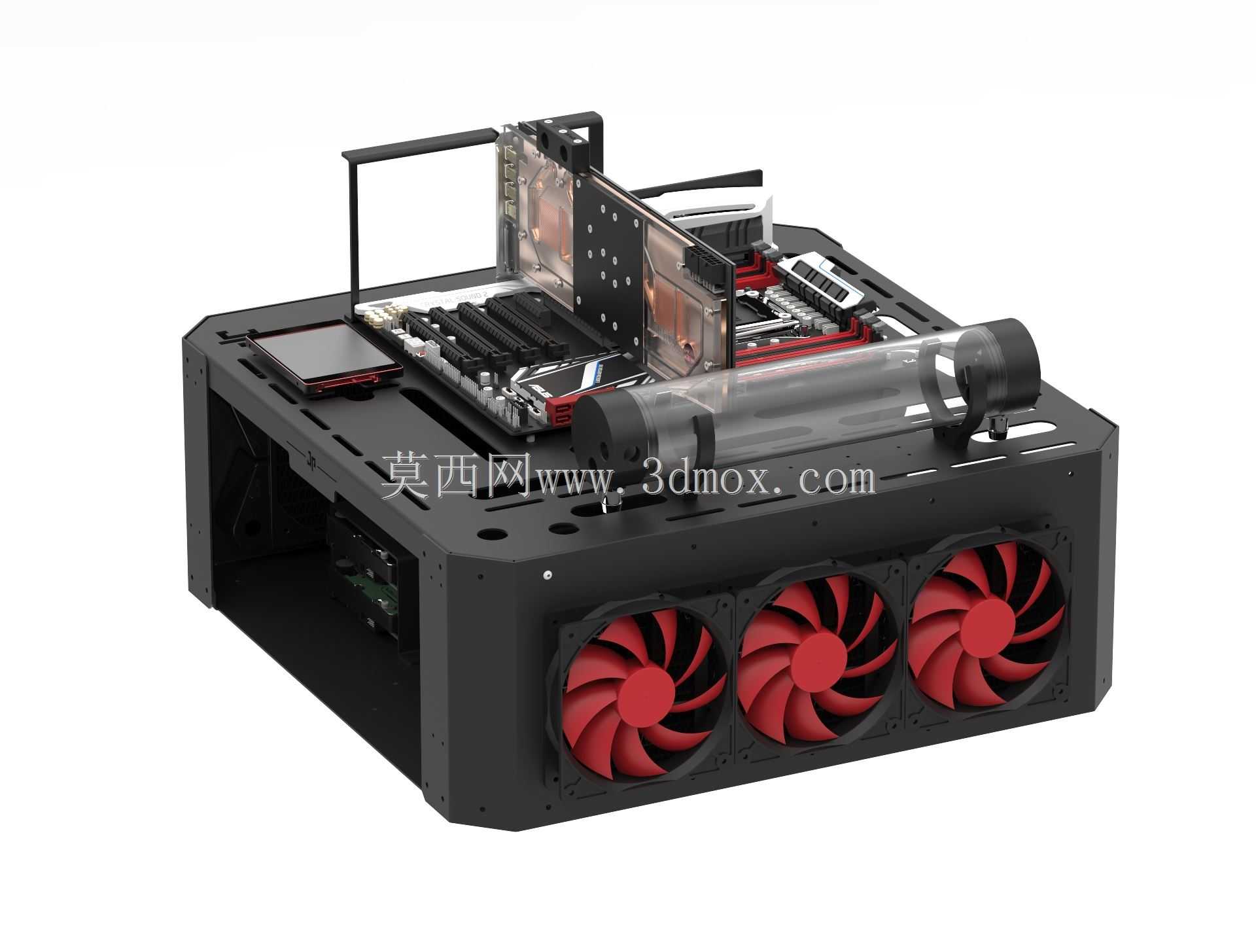

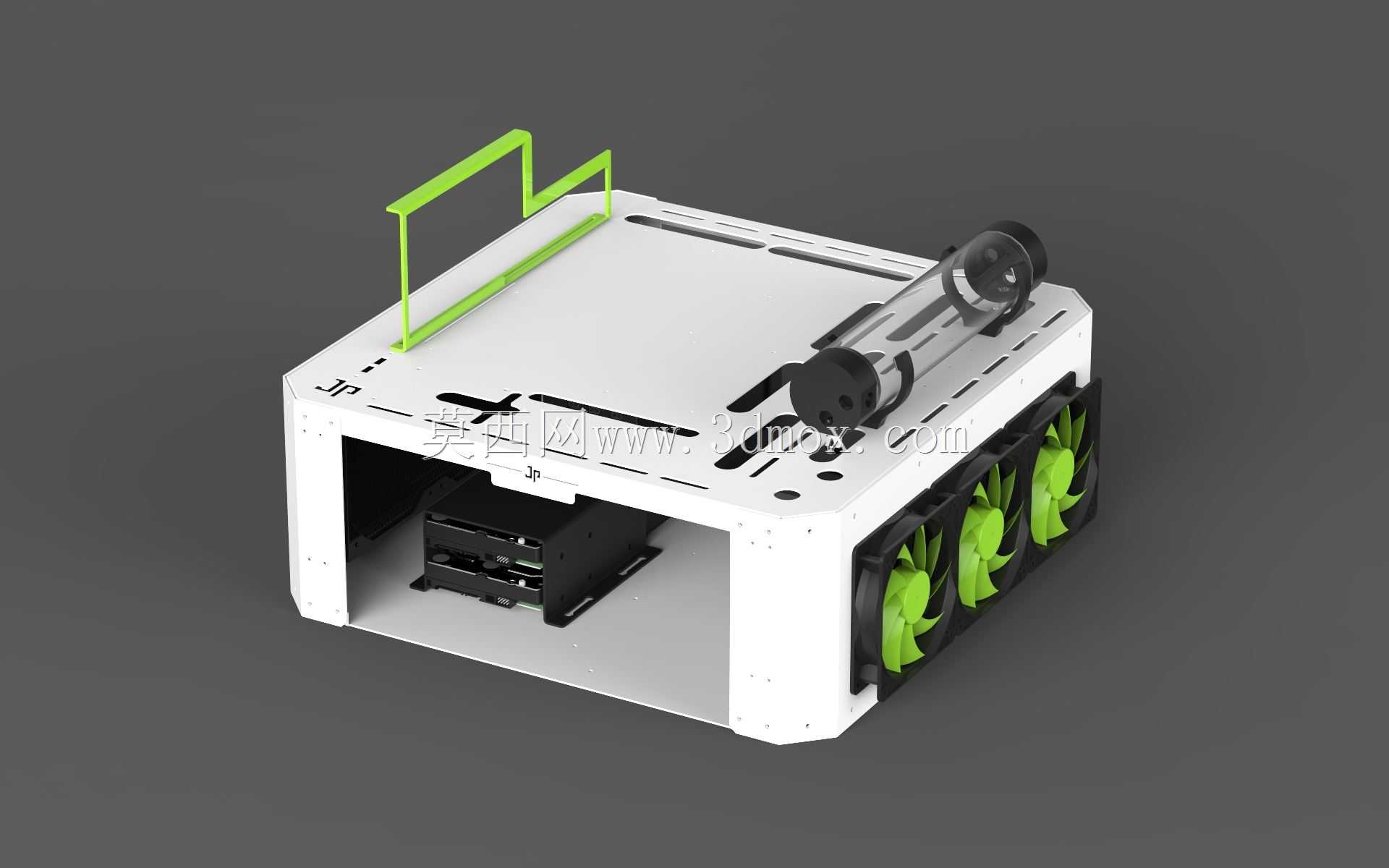

散热结构的设计是这款机箱的核心特点，框架前端预留了3个40mm×40mm的轴流风扇安装位，风扇采用向内直吹的风道设计，直接对准显卡与CPU供电区域，框架顶部预留了120mm一体式水冷排的安装位置，冷排固定孔位兼容15mm-30mm厚度的薄排，冷排风扇可以采用向外抽风的安装方式，形成下进上出的垂直风道，即使在高负载运行状态下，CPU与显卡的核心温度也能比同体积封闭机箱低8-12℃。电源安装位设置在框架侧方，支持标准SFX小电源，电源固定架做了5mm的橡胶减震垫安装槽，能够有效降低电源风扇运行带来的共振传导。

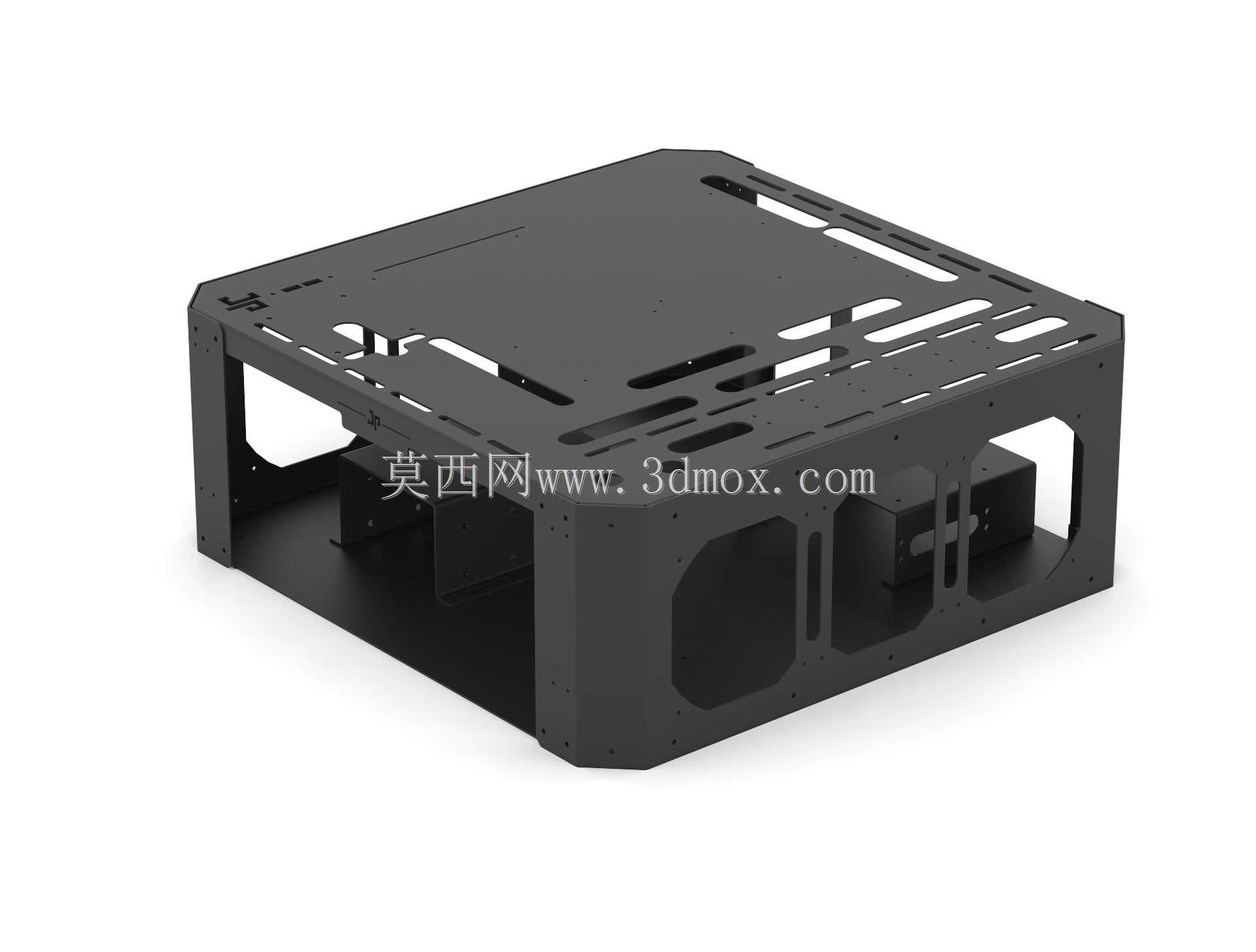

外形尺寸上，整机框架的长宽高控制在240mm×220mm×180mm，所有外露的钣金边缘都做了C0.5的倒角处理，没有尖锐的毛刺边，避免装机过程中划伤手部。框架的拼接采用M3内六角螺丝连接，所有连接孔位都做了±0.1mm的公差控制，组装完成后框架的形位公差控制在0.2mm以内，不会出现主板安装孔位错位的问题。存储扩展方面，框架底部预留了2个2.5英寸硬盘的安装位，硬盘安装位同样设置了橡胶减震垫，能够减少机械硬盘运行时的震动传导，同时支持SATA固态与机械硬盘的混合安装，满足小主机的存储扩展需求。

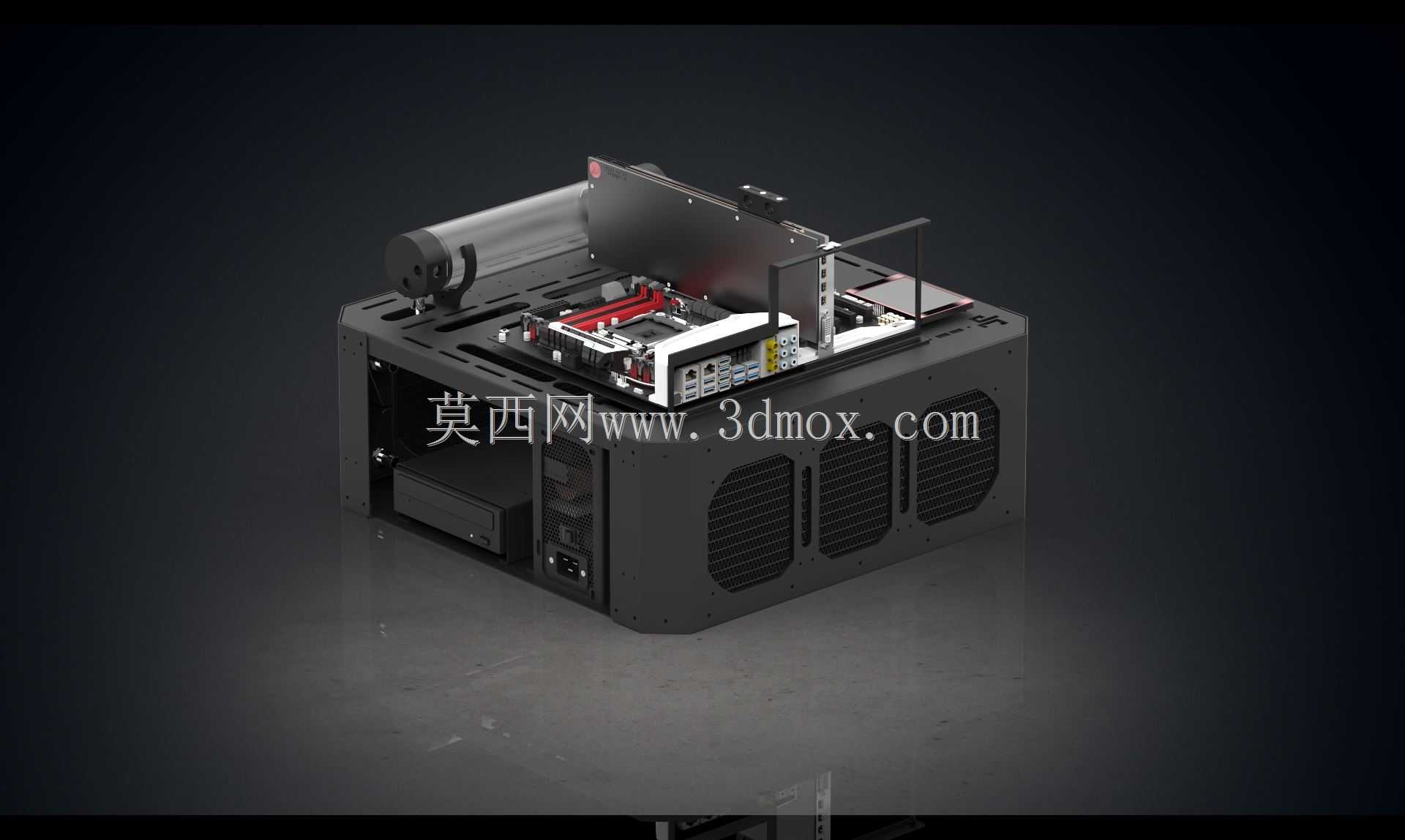

从实际使用的角度来看，这款机箱的开放式设计也方便硬件的快速更换调试，不需要拆卸整块侧面板就能直接插拔内存、硬盘等配件，非常适合硬件测试、频繁更换配件的使用者。框架表面采用黑色磨砂喷塑处理，厚度控制在80μm，既能够防止钣金生锈，也不会产生多余的反光，适合桌面摆放使用。所有走线槽都设置在框架的内侧立柱上，预留了3mm的走线空间，能够把主板供电线、显卡供电线、风扇线都隐藏在立柱内侧，不会影响整体的外观整洁度。IO接口区域完全对齐ITX主板的后置IO挡板位置，挡板安装位做了可调节的压片，能够兼容不同厂商的IO挡板尺寸，不会出现挡板缝隙过大或者安装不上的问题。

在安装边界的设计上，CPU散热器的高度限制为75mm，能够兼容绝大多数下压式风冷散热器，同时不会和顶部的冷排安装位产生干涉。内存安装位的高度预留了45mm，能够兼容带散热马甲的台式机内存，不会出现内存过高顶到冷排的问题。框架底部设置了4个10mm高度的橡胶脚垫，把整机抬离桌面10mm，底部形成进风空间，同时能够避免桌面的水渍、灰尘直接接触框架底部，也能减少整机运行时的滑动。整体结构没有采用任何焊接工艺，所有部件都可以通过螺丝拆解，方便后期的部件更换与表面处理维护，单个结构件损坏后不需要更换整个机箱，只需要替换对应的钣金件即可，降低了后期的维护成本。
