工业级台式金属机箱设备结构设计

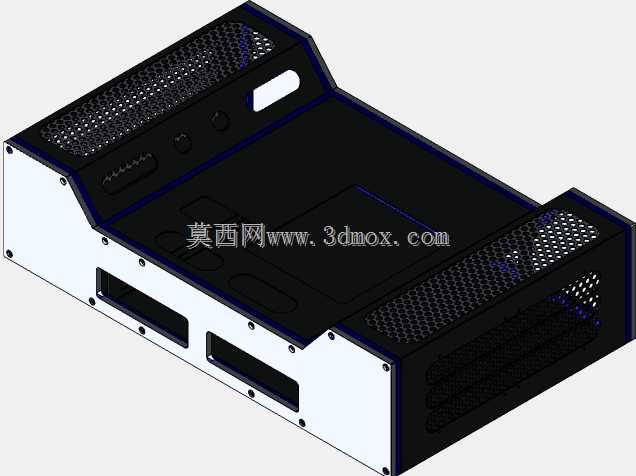

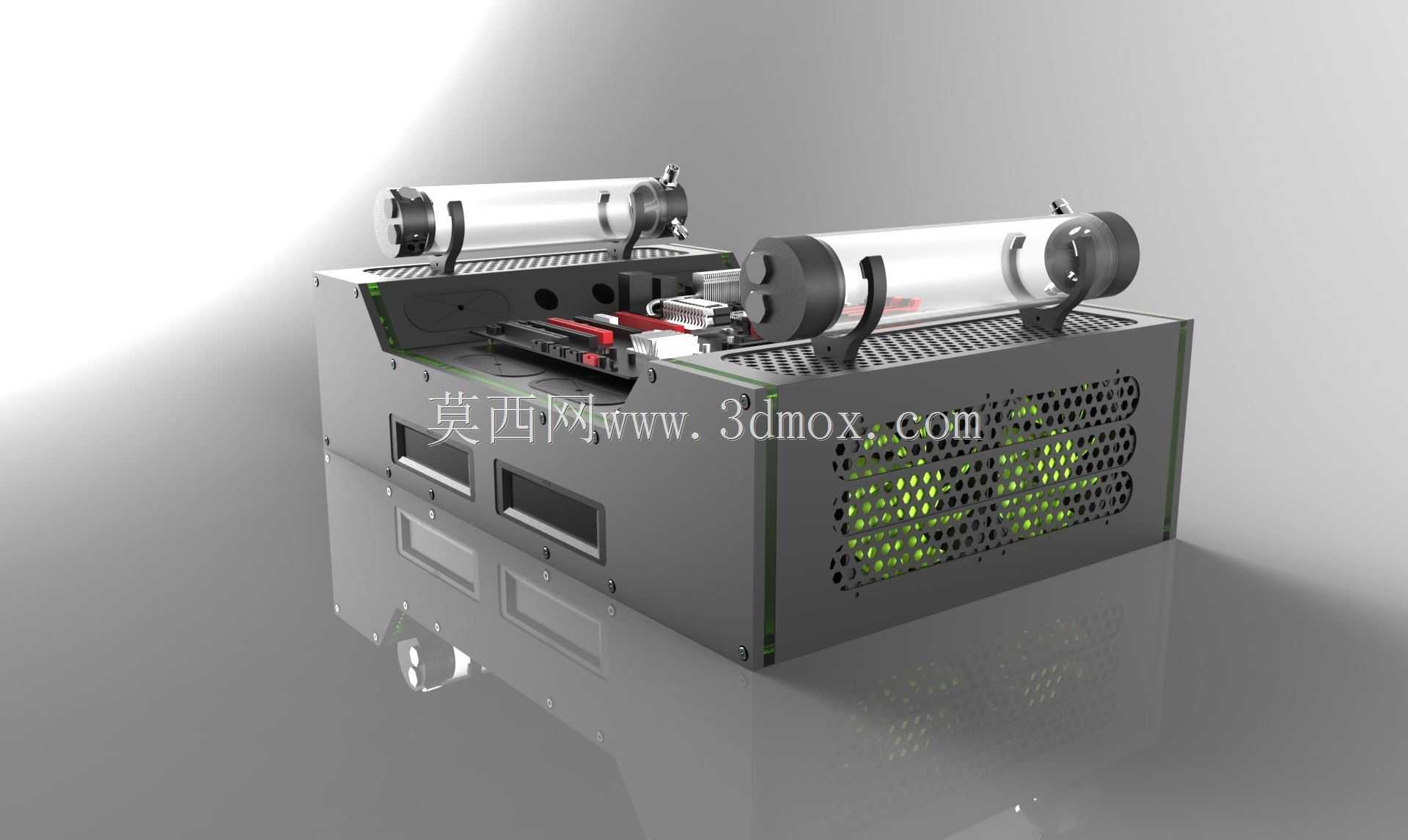

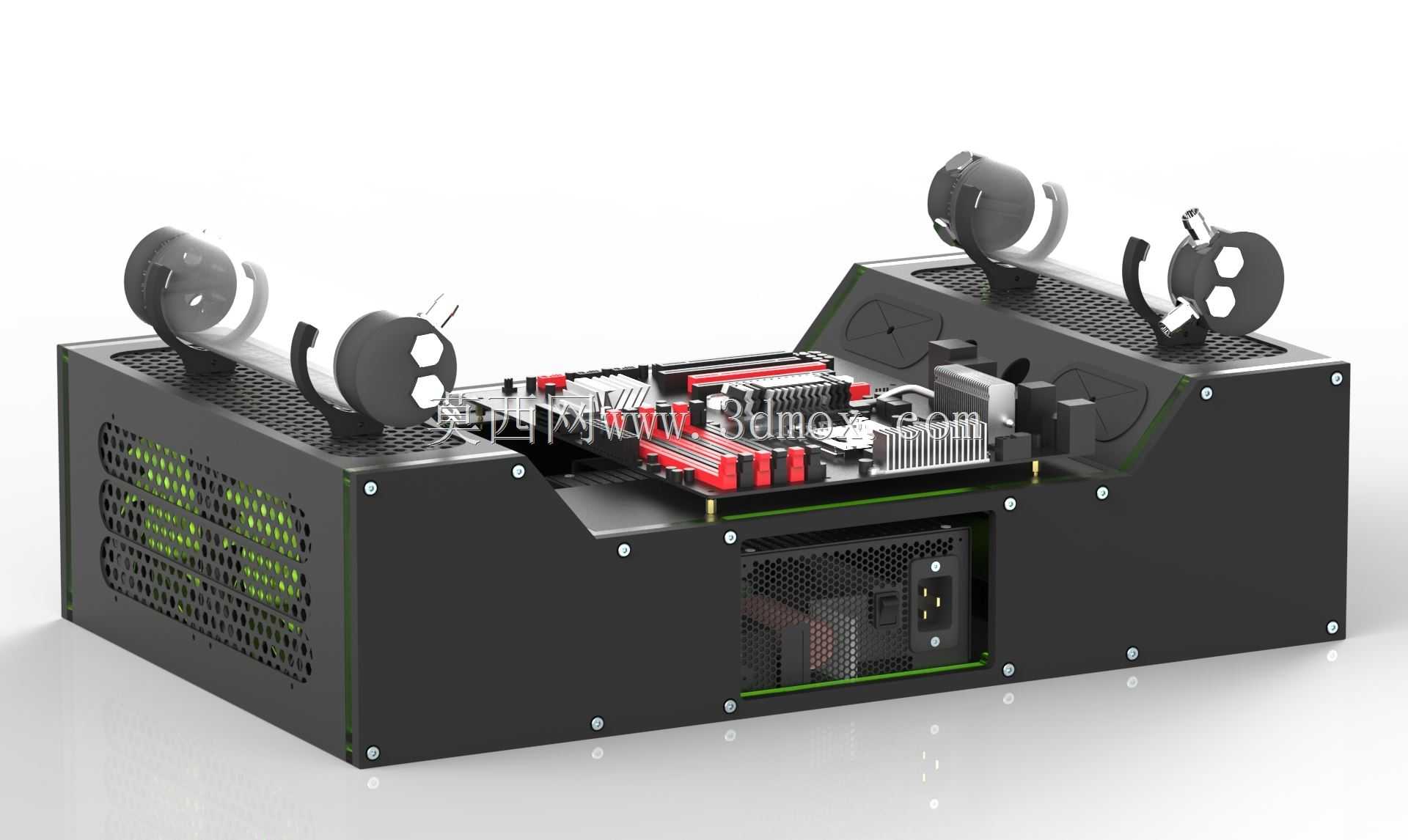

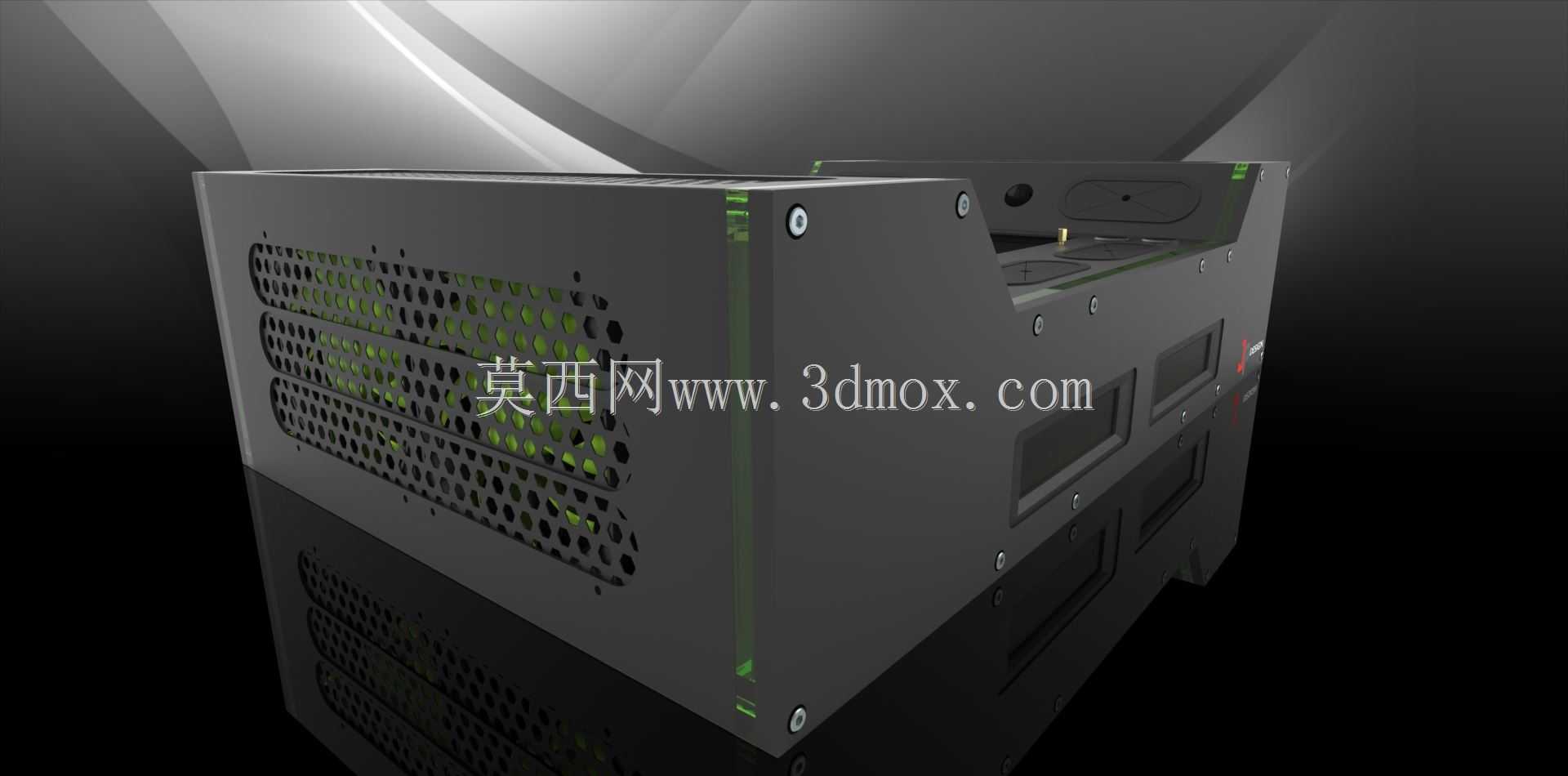

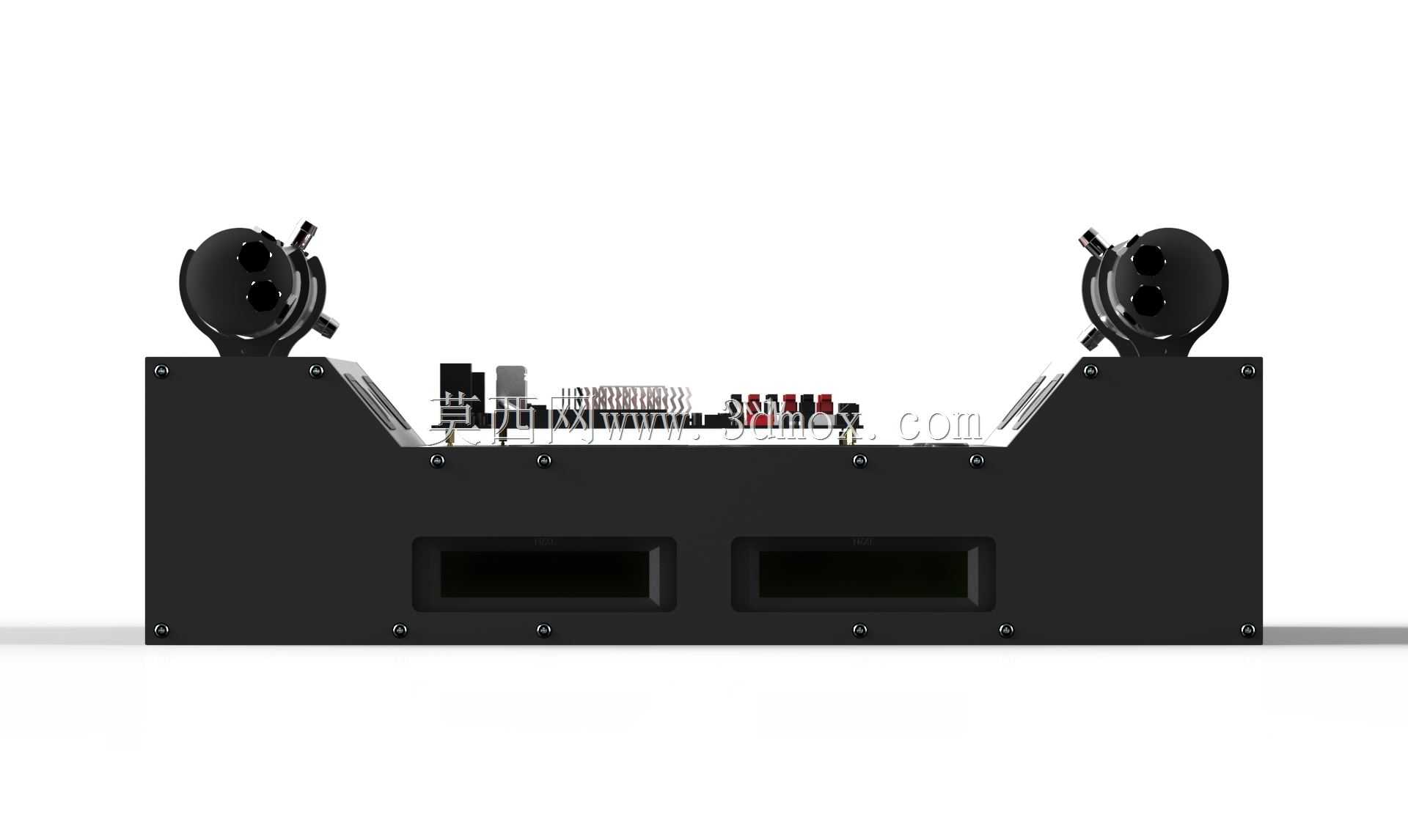

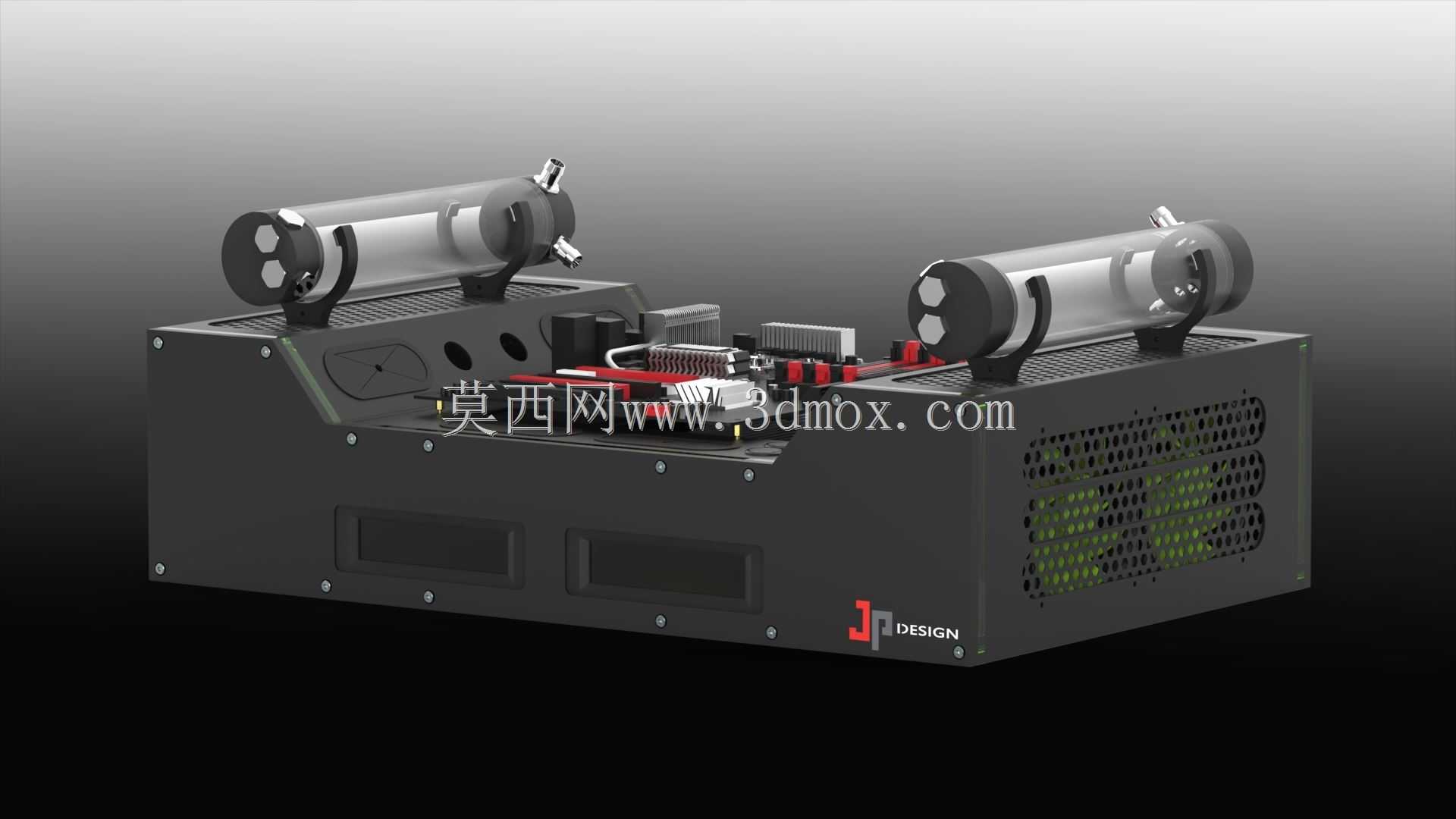

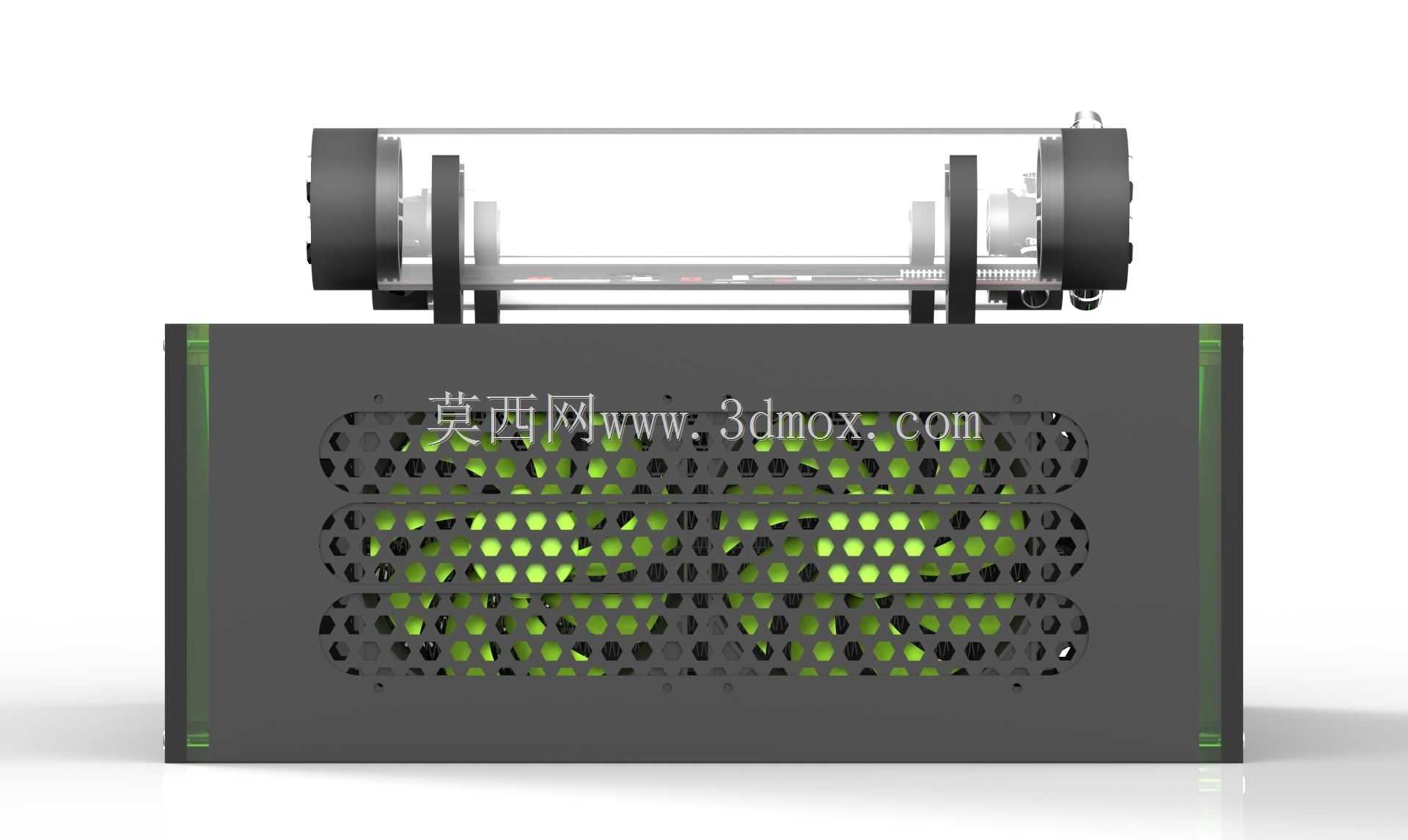

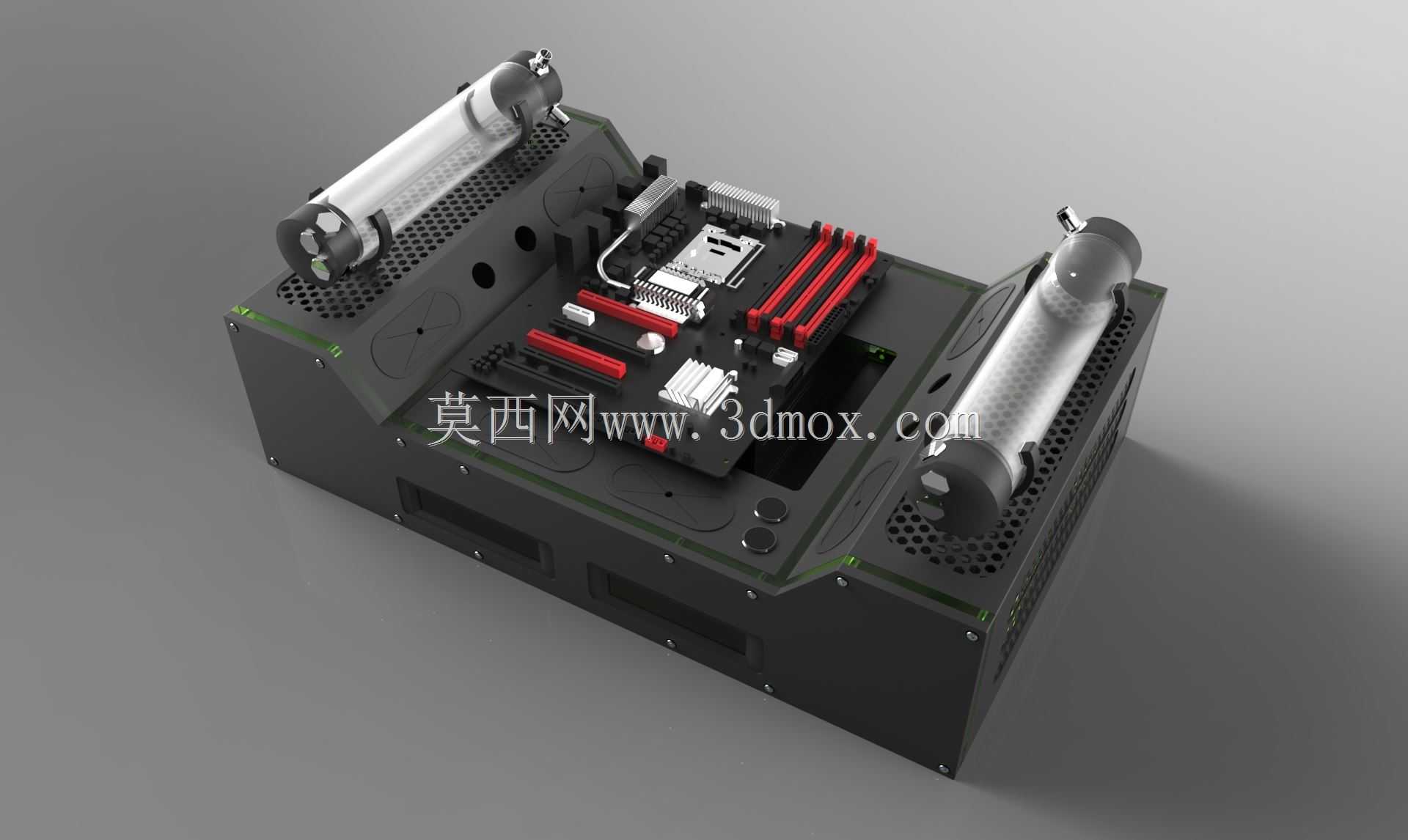

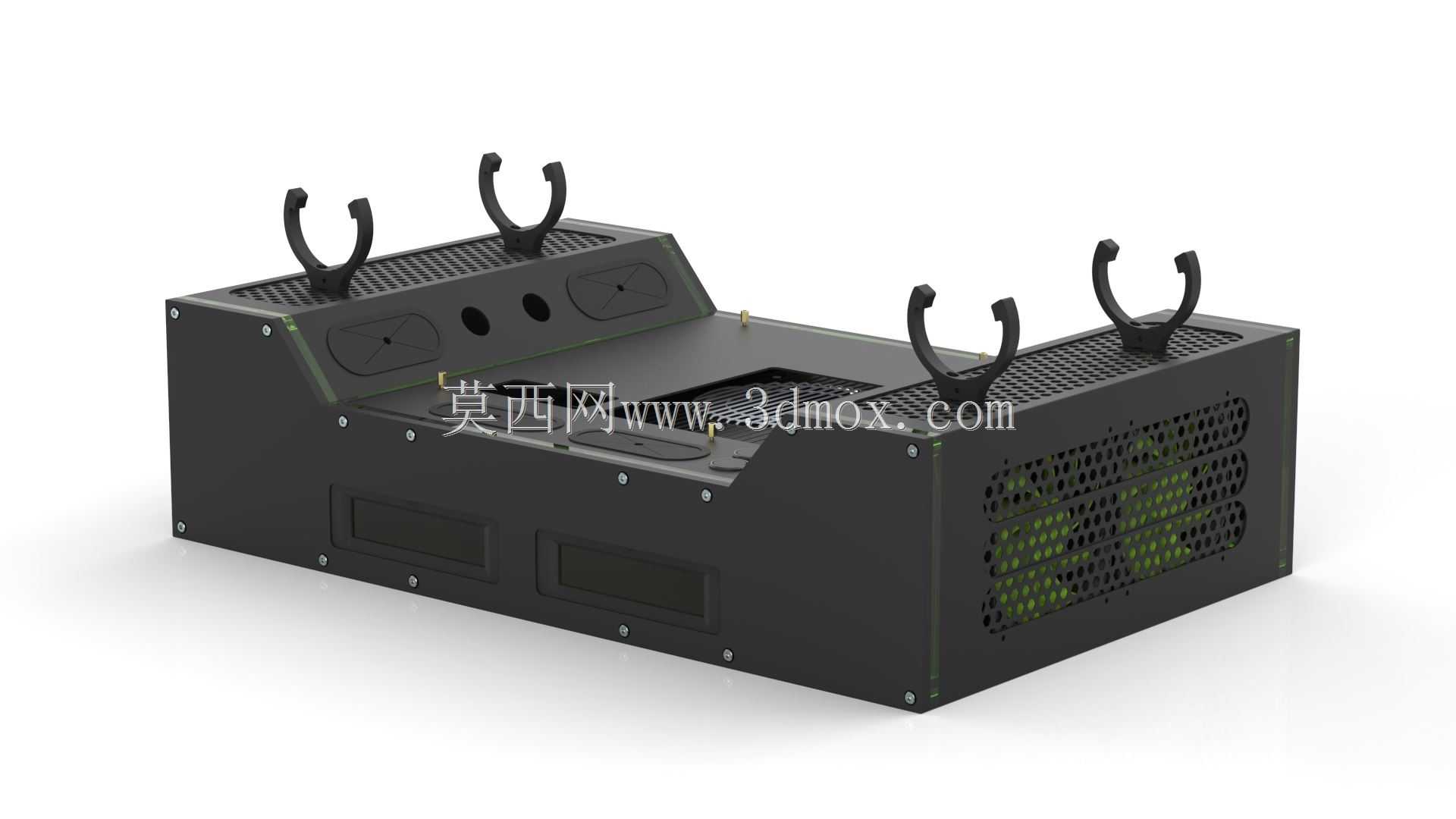

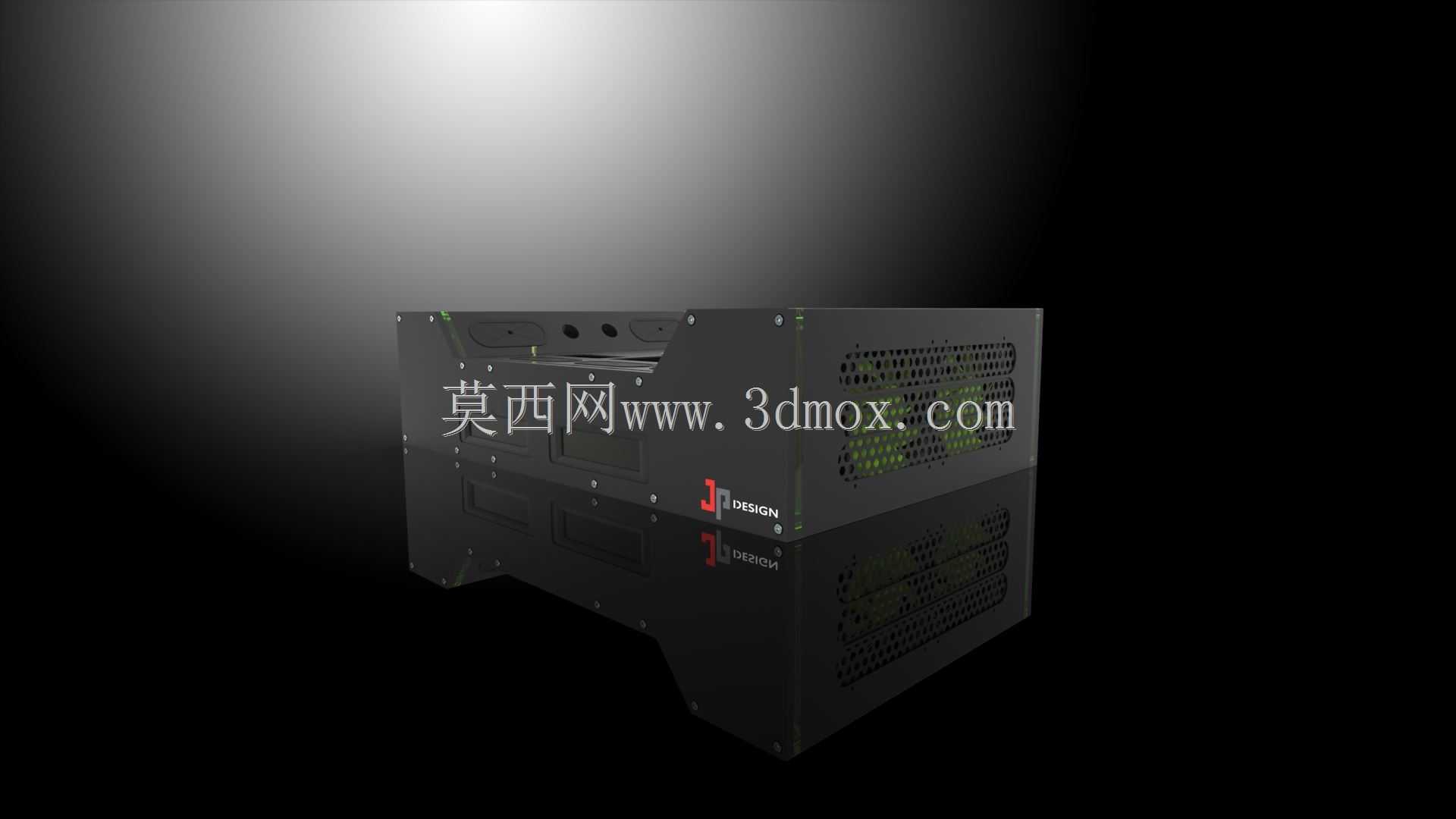

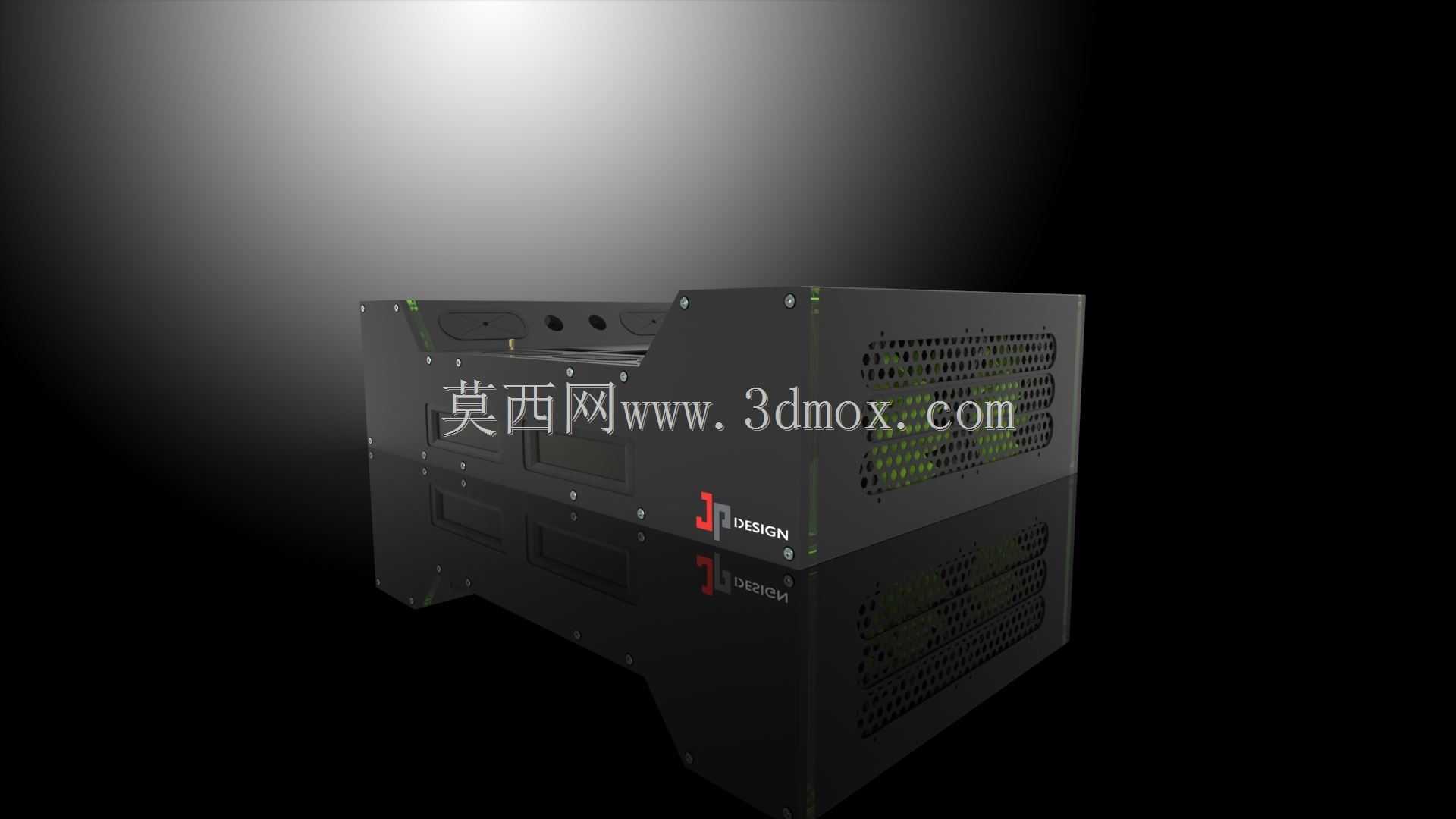

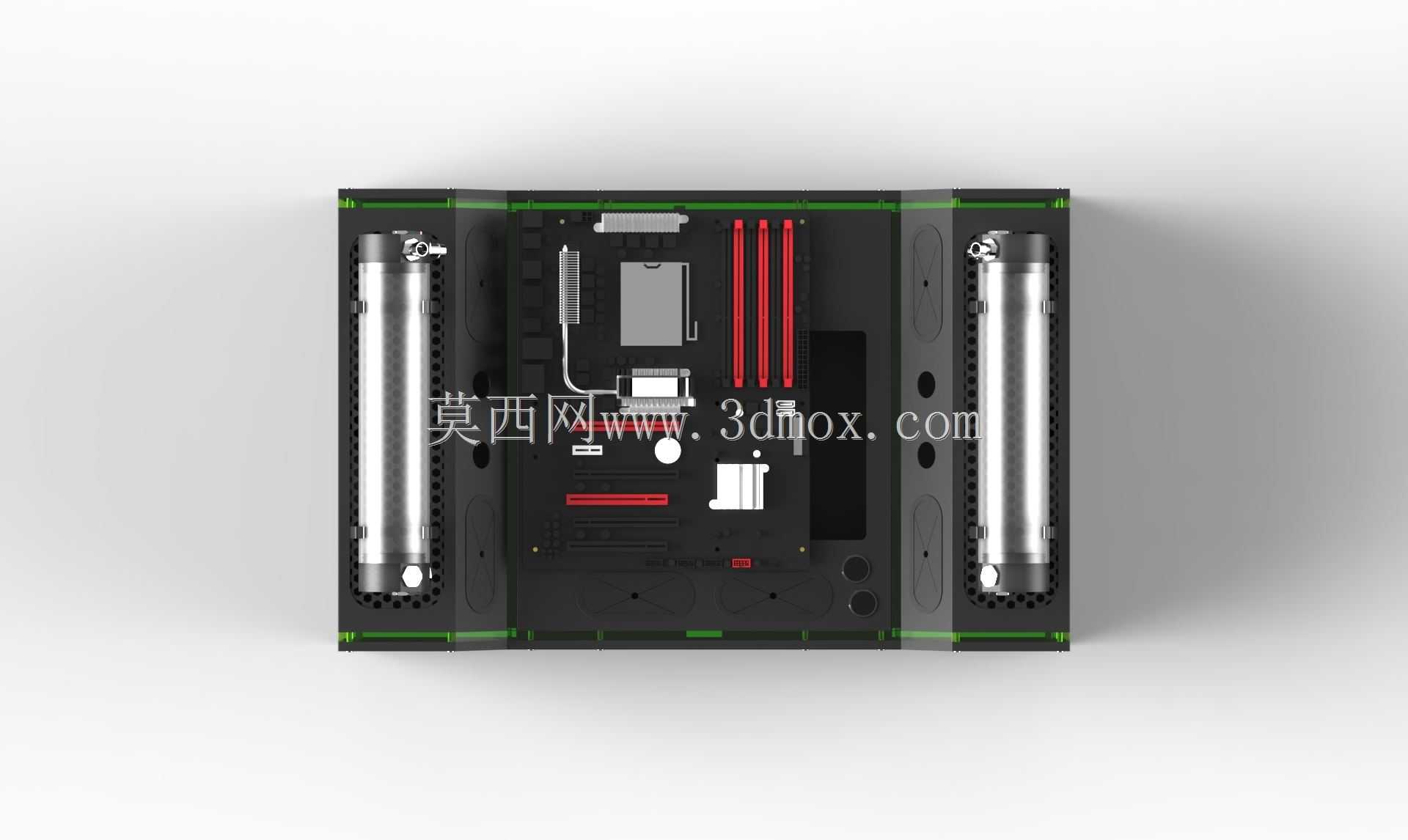

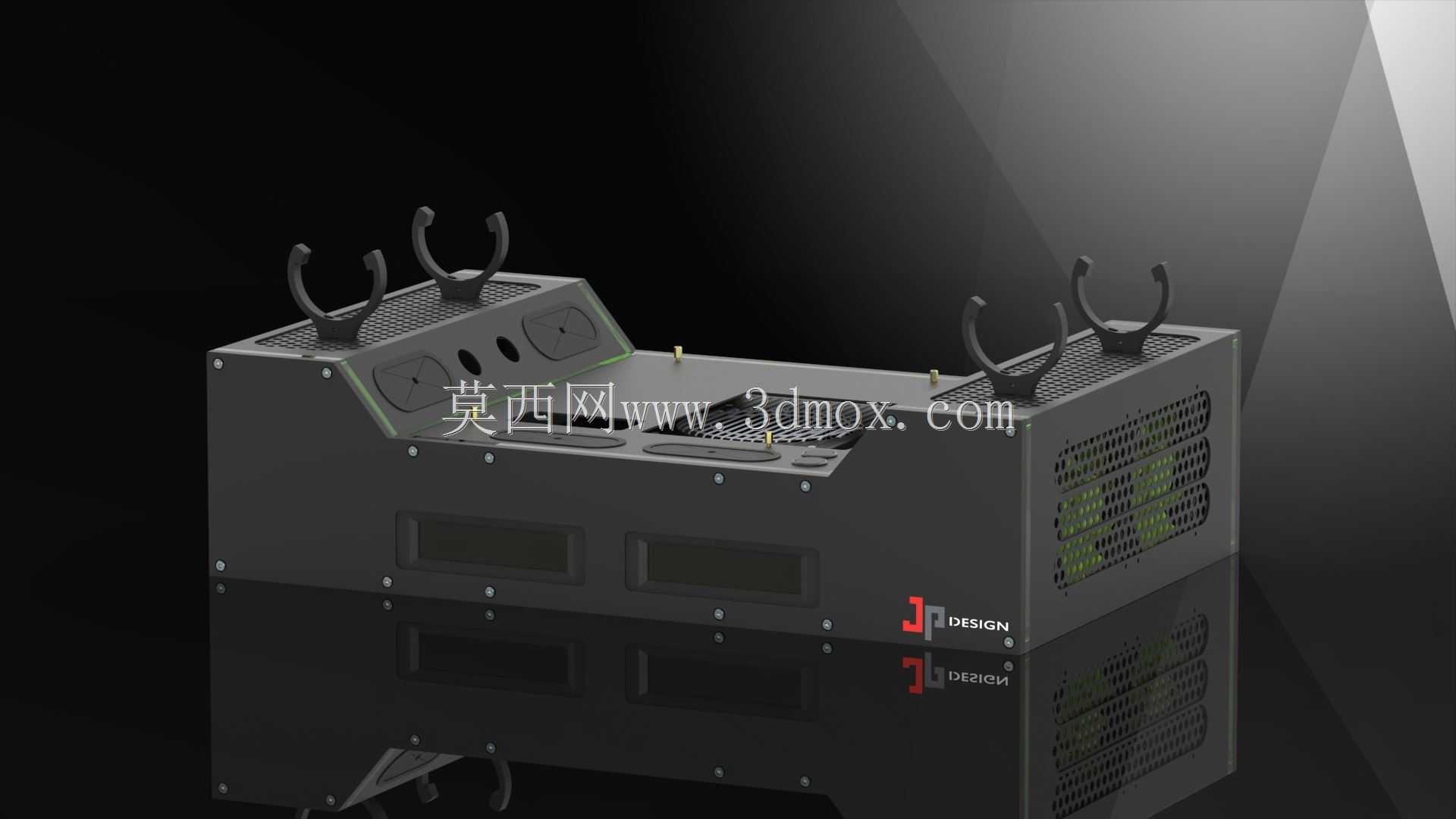

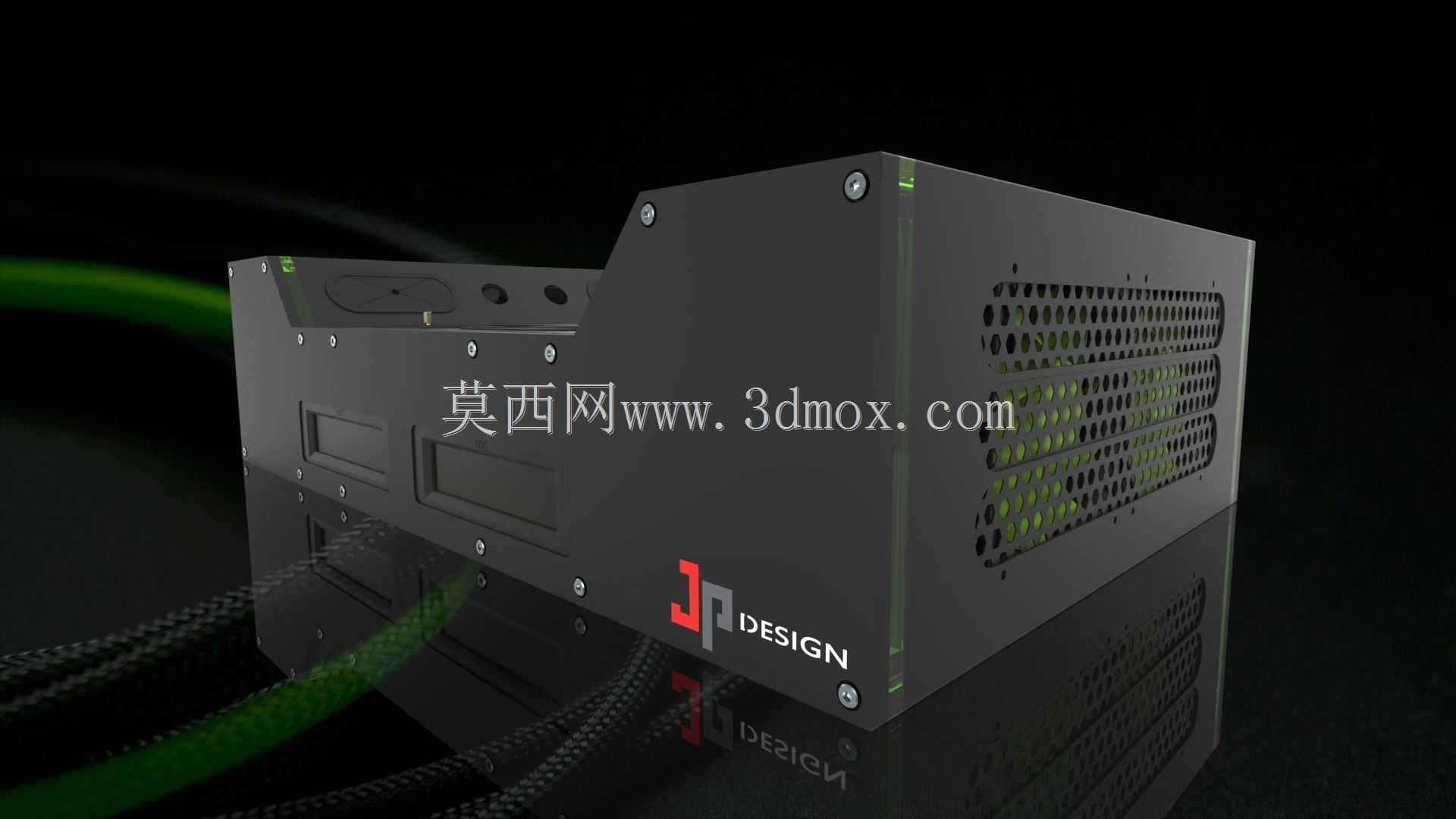

这款台式钣金壳体结构，在工业现场的应用场景覆盖了车间工位控制终端、小型嵌入式工控设备承载、桌面型测试仪器主机防护等多个方向，日常使用中需要兼顾桌面放置的稳定性、内部元器件的散热效率、外部接口的操作便利性，同时还要满足工业场景下的抗磕碰、防异物侵入的基础防护要求。从结构设计思路来看，整体采用分层堆叠式钣金拼接架构，底部做了内收式支撑脚设计，支撑脚与桌面接触的位置预留了防滑垫安装槽，既可以抬高壳体底部避免桌面积液渗入设备内部，也能减少设备运行时的振动传递，降低运行噪音。壳体主体的侧板采用整板折弯成型，减少拼接缝隙带来的结构强度下降问题，侧板上的散热孔采用矩阵式排布，开孔区域对应内部发热元器件的安装位置，开孔形状做了翻边处理，既可以提升钣金侧板的结构刚性，避免薄板受力变形，也能引导气流沿指定方向流通，提升散热效率，同时翻边结构可以阻挡较大尺寸的金属碎屑、杂物直接进入设备内部，降低内部电路短路的风险。前面板区域做了下沉式接口安装位，预留了电源开关、状态指示灯、外接操作端口的安装孔位，孔位边缘做了去毛刺处理，避免安装接插件时划伤线材绝缘层，前面板的标识区域采用凹陷式设计，方便粘贴设备标识、操作提示标签，不会因为日常擦拭、磕碰导致标识磨损脱落。壳体的拼接位置采用内置式螺丝固定，螺丝孔位做了沉头处理，固定后螺丝头不会突出壳体外表面，既提升了外观的整洁度，也避免日常操作时螺丝头勾挂线缆、划伤操作人员。从安装边界尺寸来看，整体宽度适配常规工业桌面的放置空间，深度方向预留了足够的内部走线空间，内部设置了多层安装立柱，可以根据搭载的元器件尺寸调整安装板的固定高度，适配不同规格的主板、电源模块、功能板卡的安装需求，安装立柱上的固定孔位采用等间距排布，兼容标准工控板卡的安装孔距，不需要额外做打孔改造就能完成常规元器件的装配。壳体顶部做了微弧面折弯处理，相比纯平面结构抗形变能力更强，即使顶部临时放置小型工具、检测配件也不会出现凹陷变形，顶部边缘做了圆角过渡，避免操作人员俯身操作时被锐角磕碰受伤。在实际装配逻辑上，壳体的侧板采用可拆卸式设计，松开侧面的固定螺丝就能将侧板整体取下，方便后期内部元器件的检修、线路调整，不需要完全拆解整个壳体就能完成常规维护操作，降低现场维护的工作量。壳体后部预留了大面积的走线开孔区域，开孔位置配套了可拆解的防尘挡片，可以根据实际外接线缆的数量、规格调整挡片的拆除数量，兼顾走线便利性和防尘防护需求。考虑到工业现场可能存在的电磁干扰问题，钣金板材的搭接位置做了连续导通设计，装配后整个壳体形成完整的屏蔽腔体，可以有效降低外界电磁干扰对内部精密元器件的影响，同时也能减少设备自身运行时对外的电磁辐射，满足工业现场的电磁兼容基础要求。壳体表面采用哑光磨砂喷涂处理，不容易残留指纹、油污，日常清洁维护时只需要用干布擦拭就能去除表面污渍，喷涂涂层的附着力满足工业场景的使用要求，不会因为日常擦拭、轻微磕碰出现大面积掉漆的问题。底部支撑脚的高度经过测算，既保证了底部空气流通的空间，提升底部进风的散热效率，也不会因为支撑脚过高导致设备整体重心上移，避免受到意外碰撞时出现倾倒的问题。内部的安装板采用镀锌钢板材质，不需要额外做表面防锈处理，接地柱的安装位置预留了专门的接地螺柱，方便设备可靠接地，提升用电安全性。
