壁挂式显示器可调支撑臂结构设计

在工业控制操作台、医疗设备工作站、办公工位多屏布局、监控室调度台这类场景里，显示终端的安装固定一直是容易被忽略但直接影响使用体验的环节，传统的桌面底座不仅占用宝贵的操作台面空间，还无法根据使用者的坐姿、视线高度灵活调整屏幕位置，长期使用容易造成颈椎疲劳，而固定在墙面的不可调挂架又没法适配不同身高使用者、不同操作姿态下的视线需求，这款壁挂式显示器支撑臂就是针对这类痛点设计的安装支撑构件。

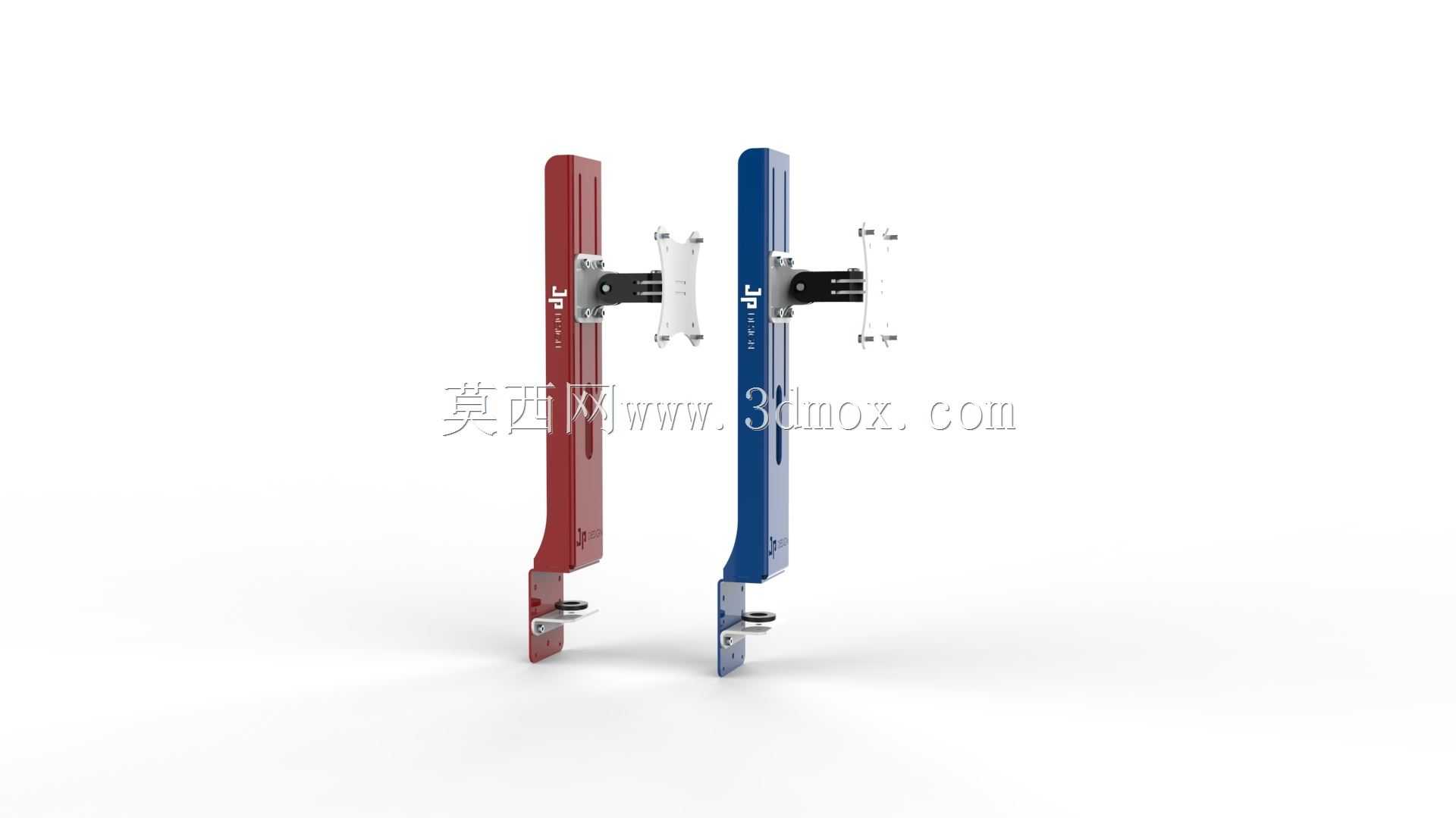

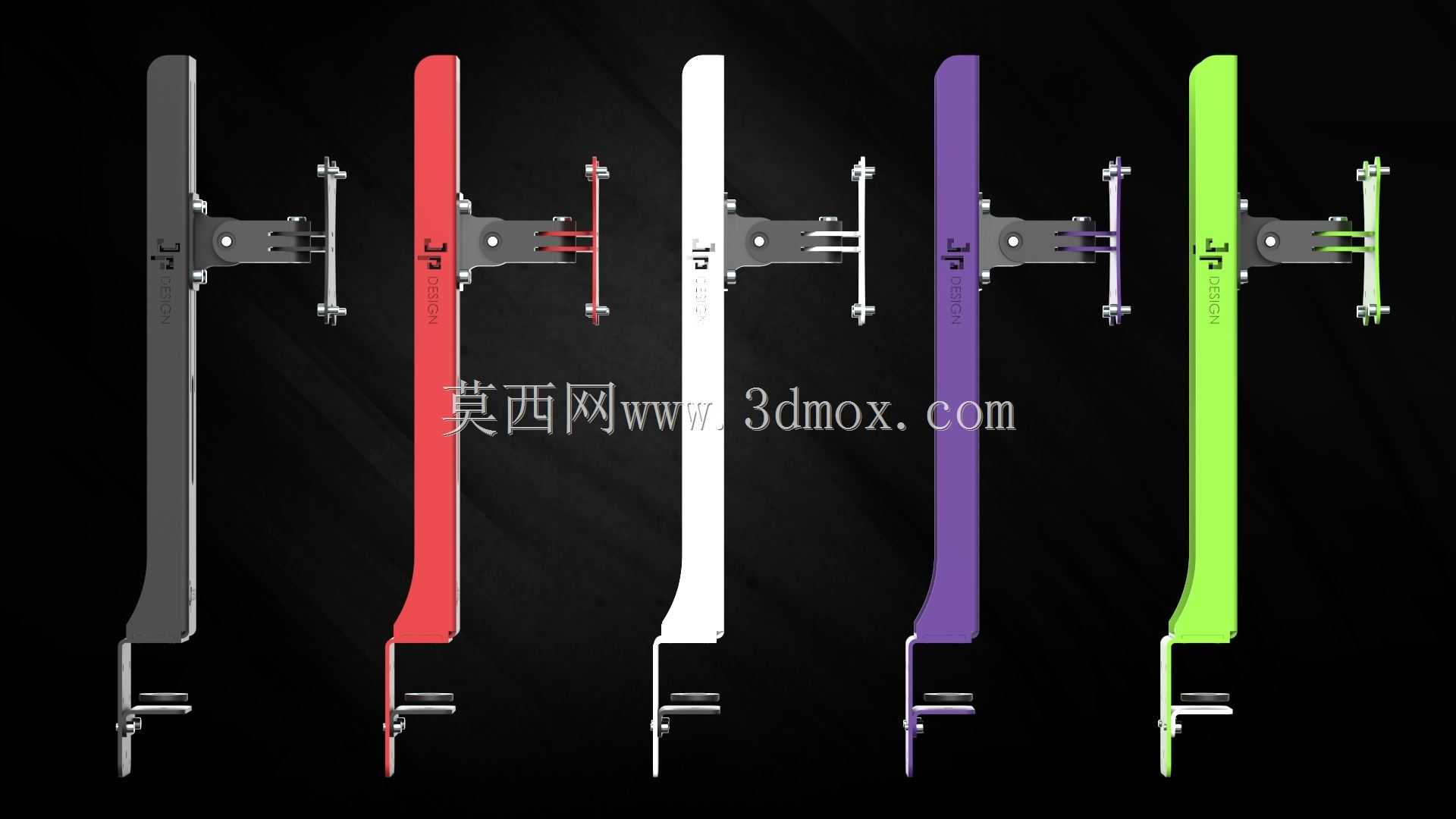

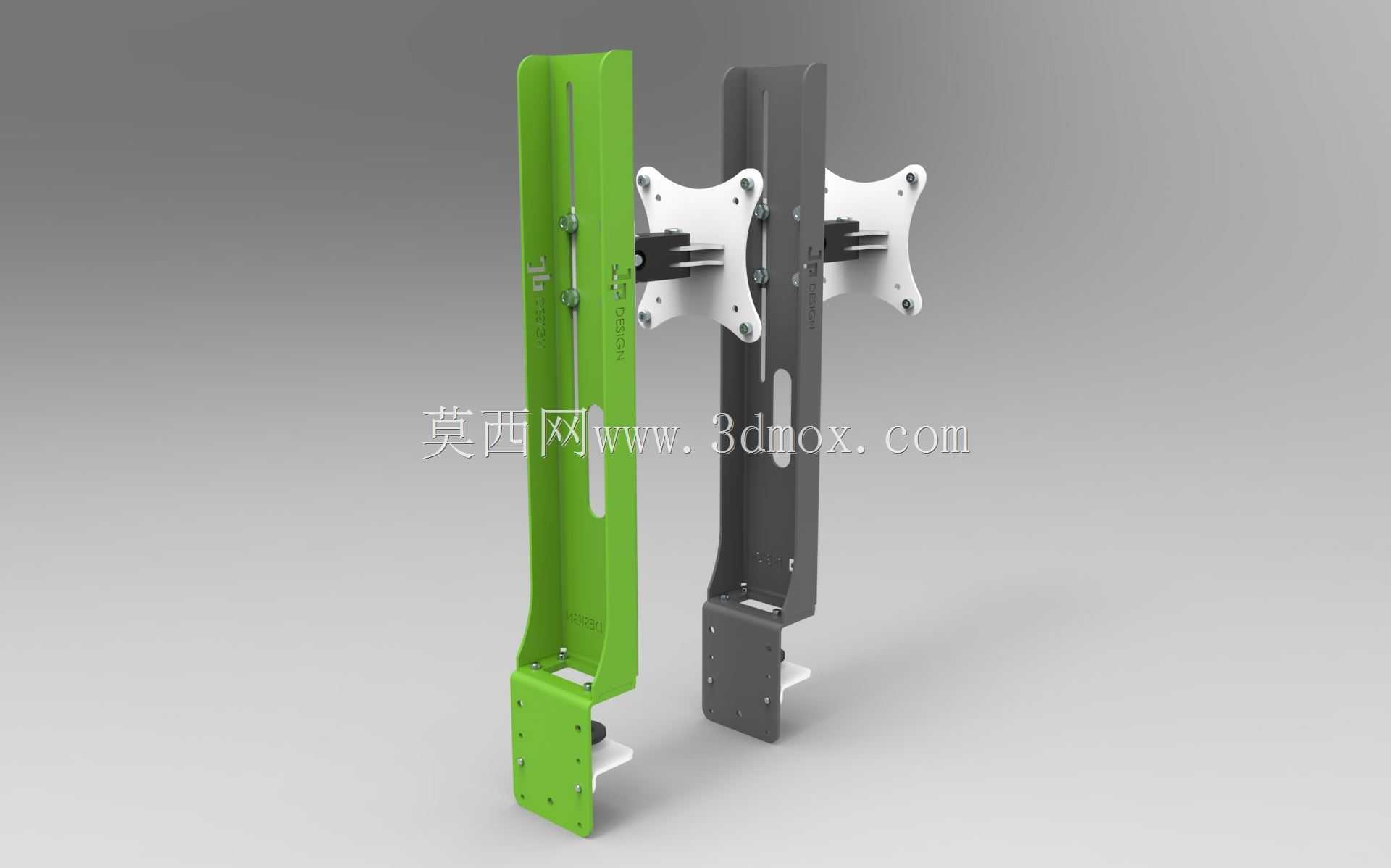

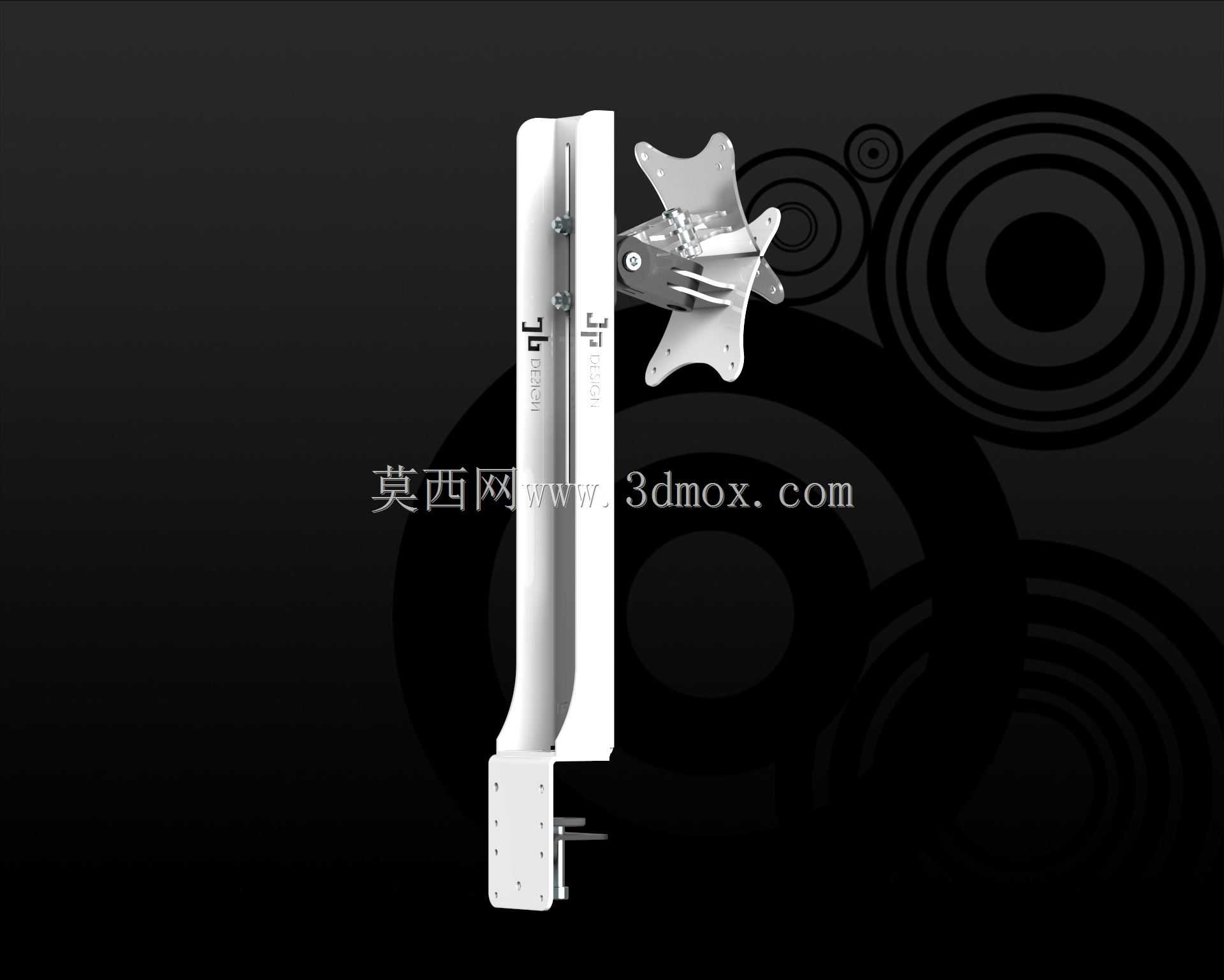

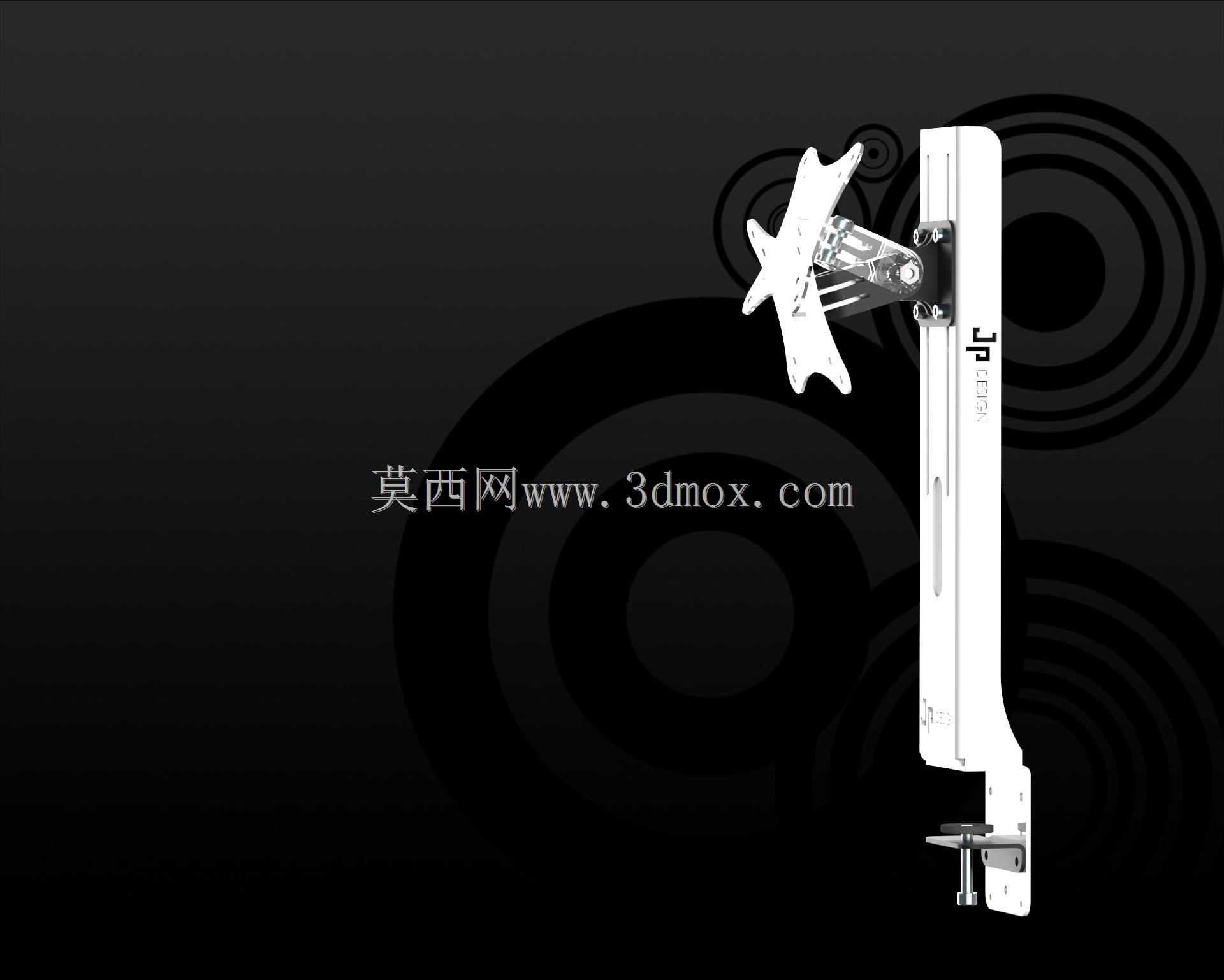

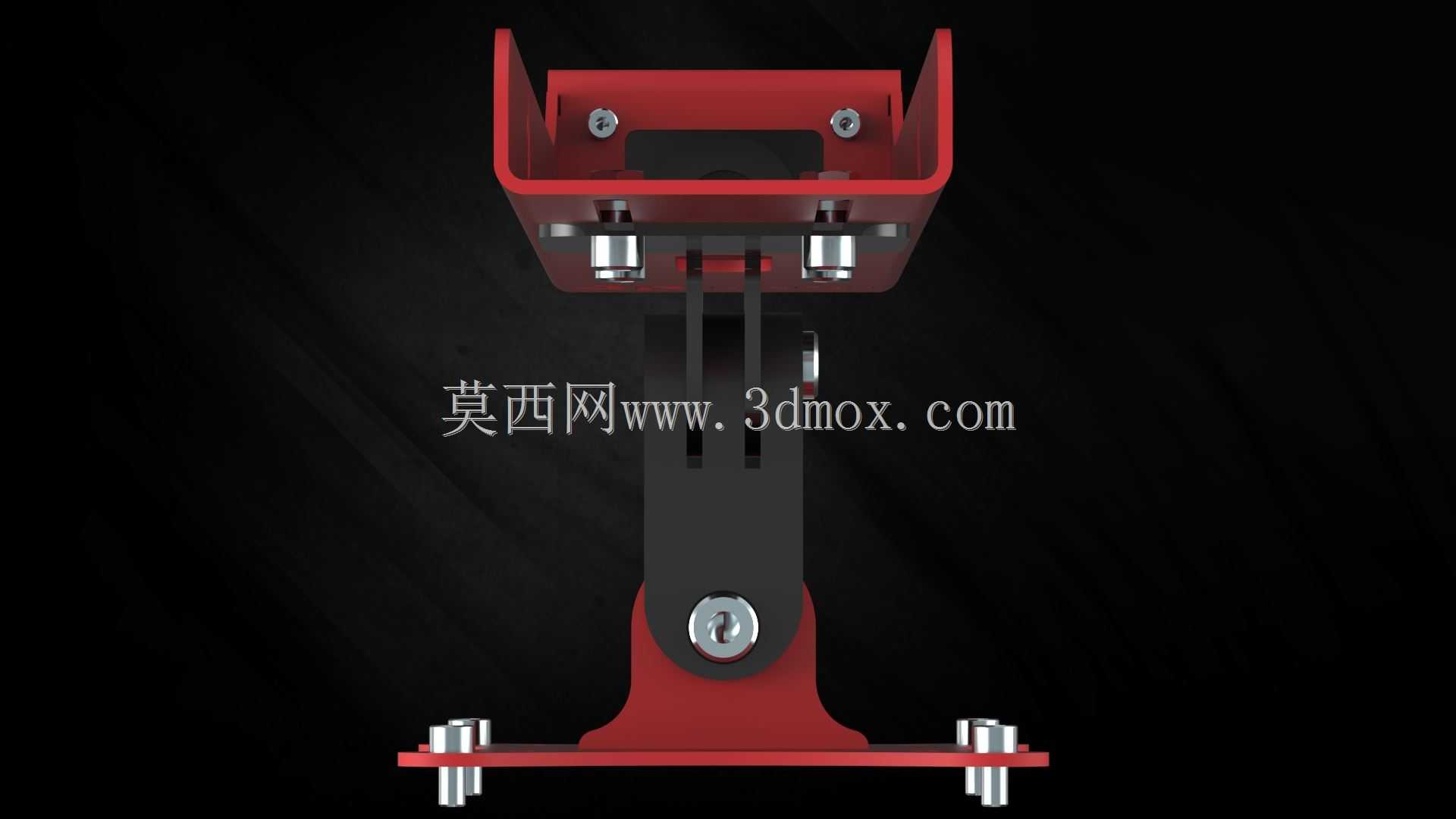

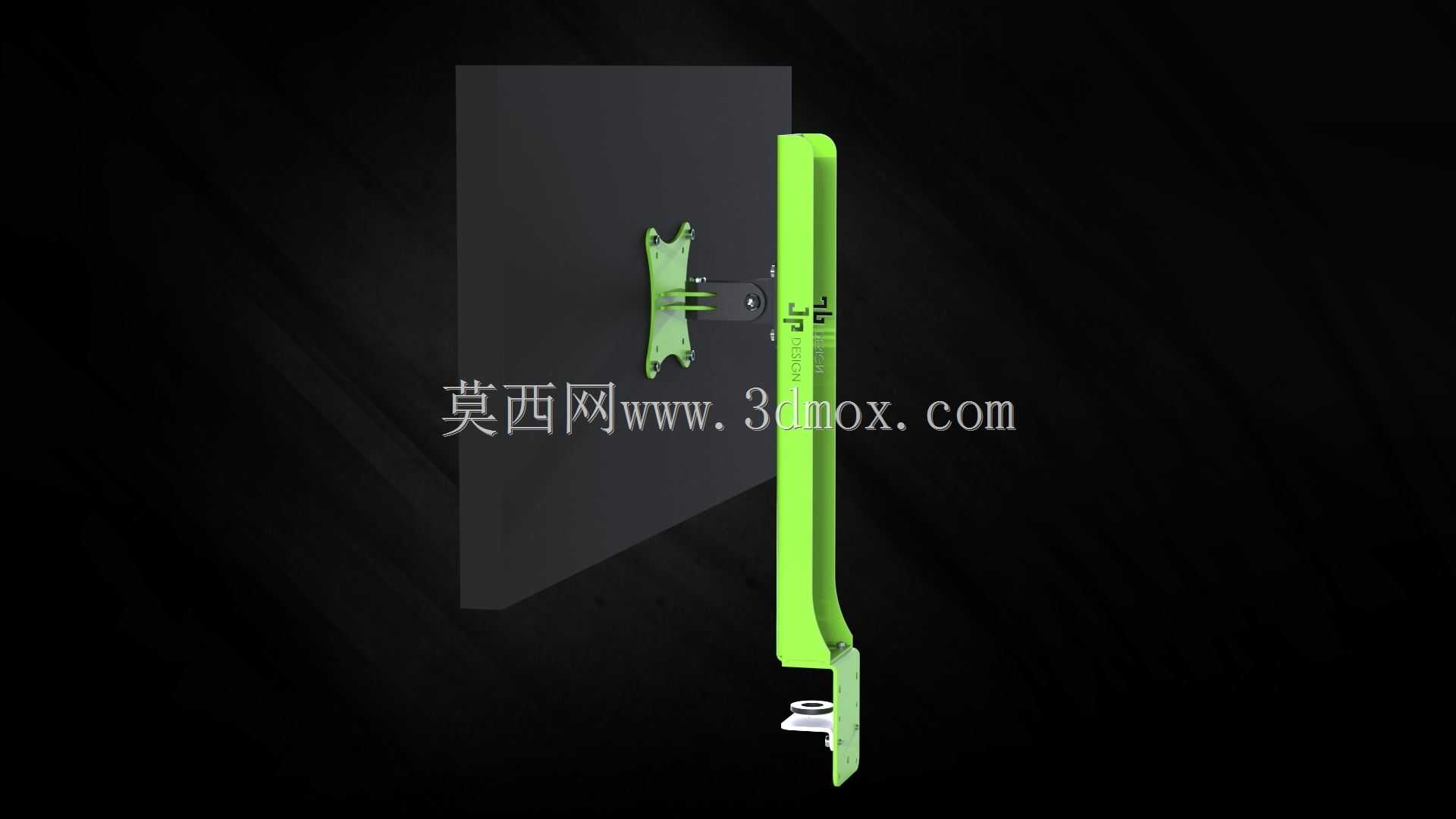

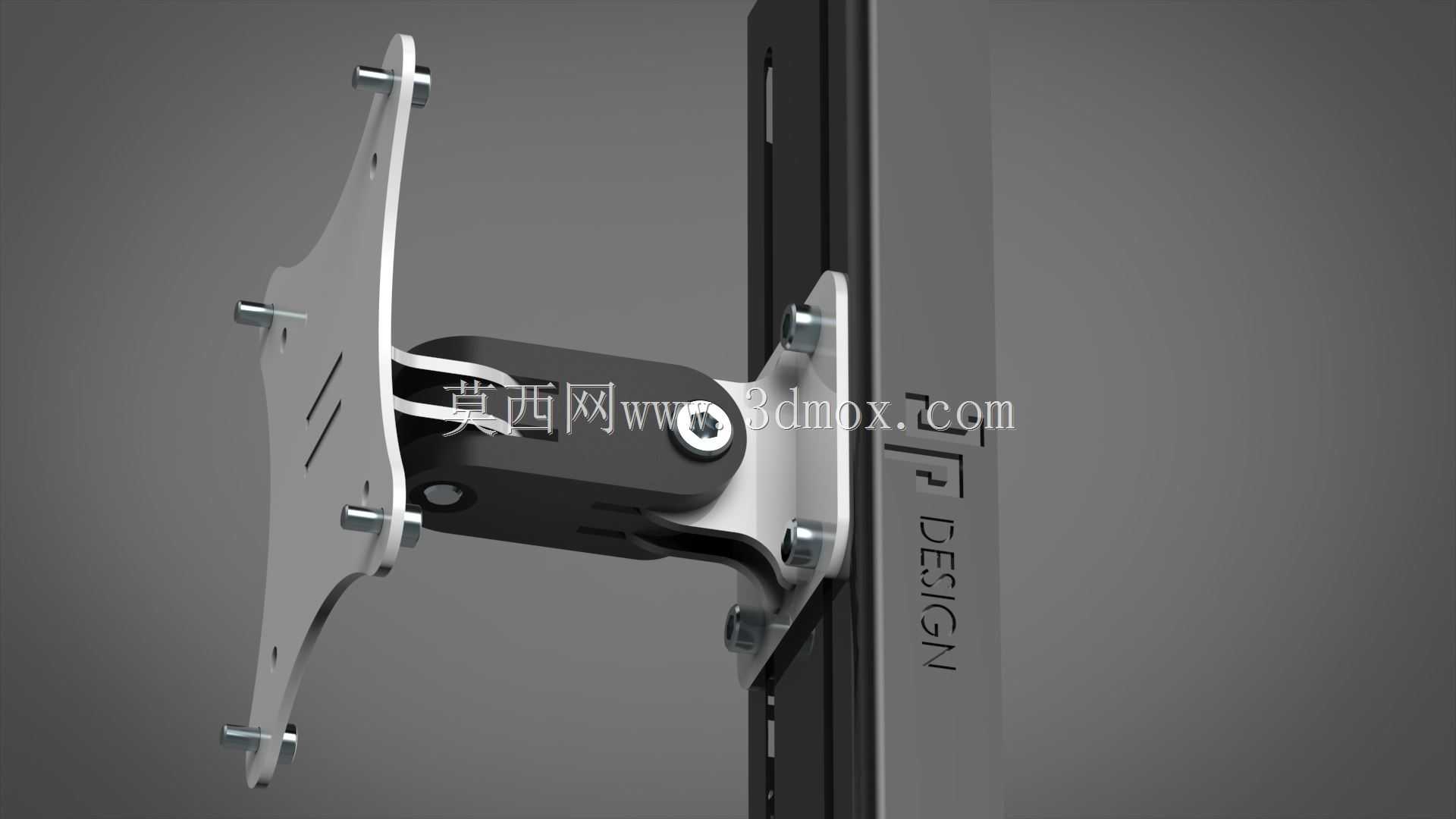

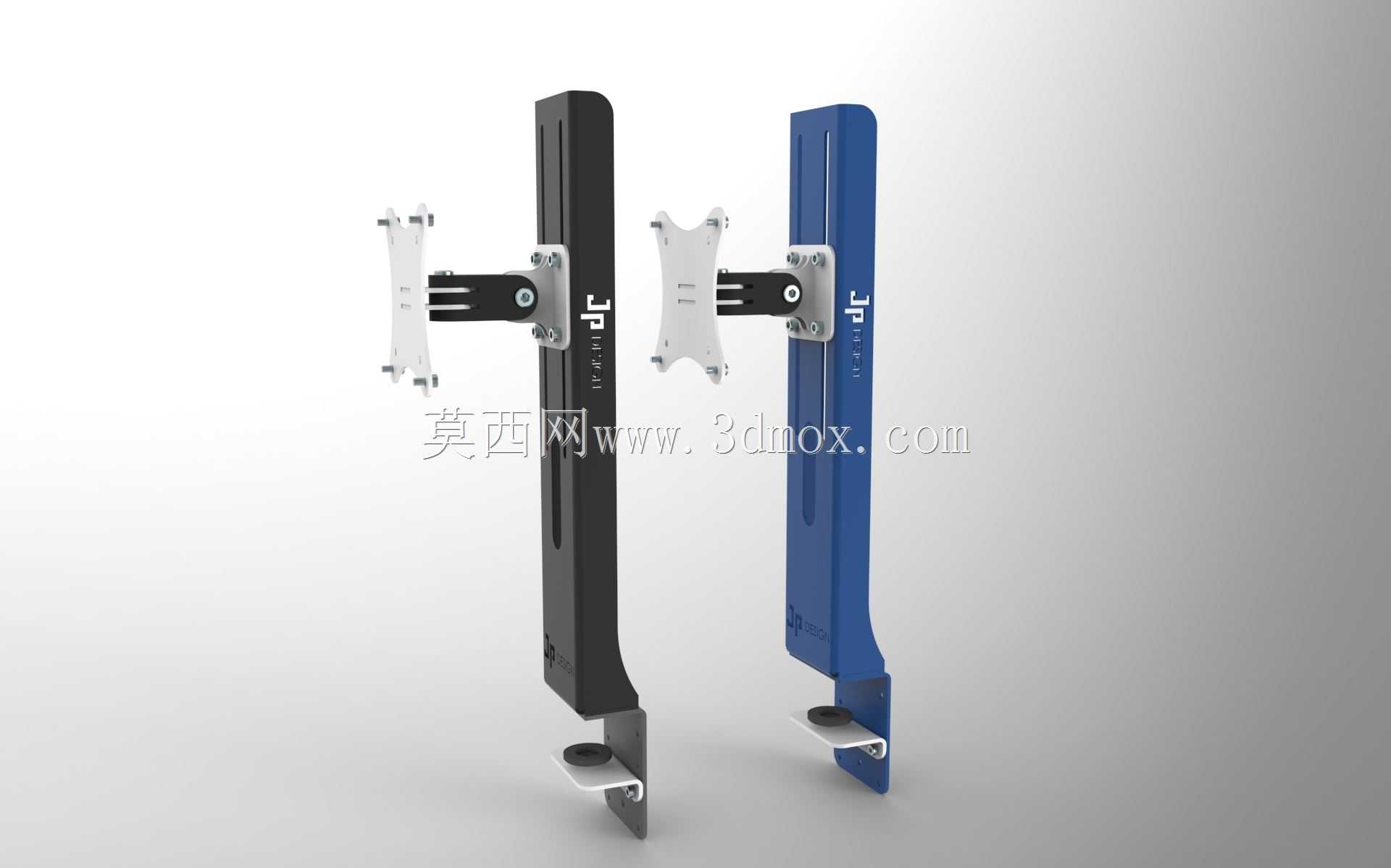

从实际使用的功能逻辑来看，这款支撑臂首先要解决的是屏幕的空间位置调节问题，整体采用竖向长导轨加铰接悬臂的组合结构，竖向导轨部分通过夹装或者螺栓固定的方式安装在墙面、设备立柱或者工位隔断的竖向型材上，导轨上预留了多档高度定位的卡位结构，悬臂组件可以沿着导轨做上下方向的滑动调整，调整到位后通过侧面的锁紧旋钮固定高度，满足不同坐姿、站姿下的屏幕高度需求，避免视线过高或者过低带来的颈部劳损。铰接悬臂部分采用多段式转轴结构，靠近导轨的第一处转轴可以实现水平方向的左右偏转，能够让屏幕在一定范围内覆盖不同的操作站位，比如操作台旁的操作人员临时侧身操作设备时，不用挪动身体就可以把屏幕转到正对视线的角度；靠近屏幕安装板的转轴则负责屏幕的俯仰角度调节，还有水平旋转的自由度，支持屏幕在横屏、竖屏状态之间切换，适配文档浏览、代码编写、视频监控等不同的显示内容需求。

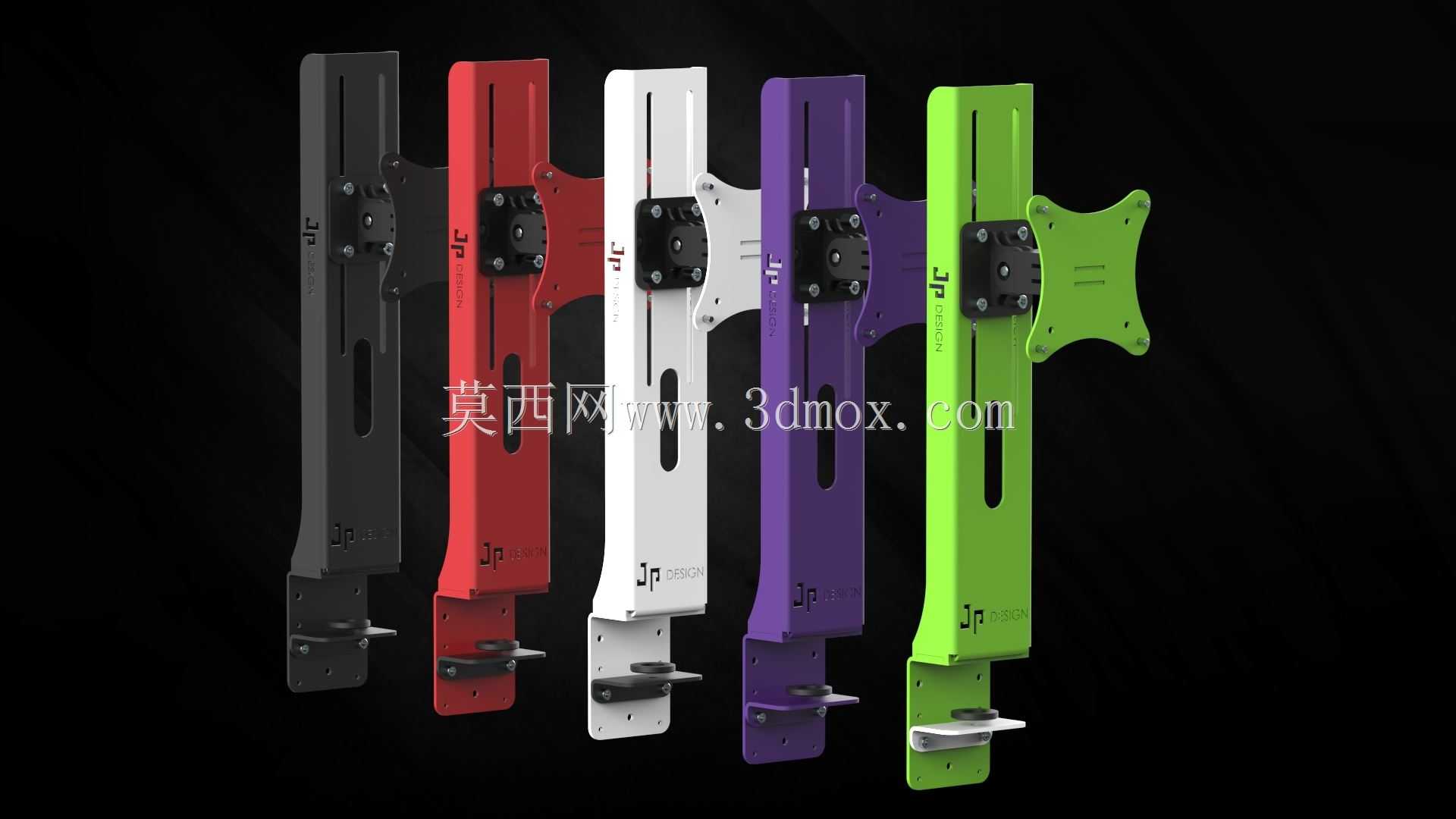

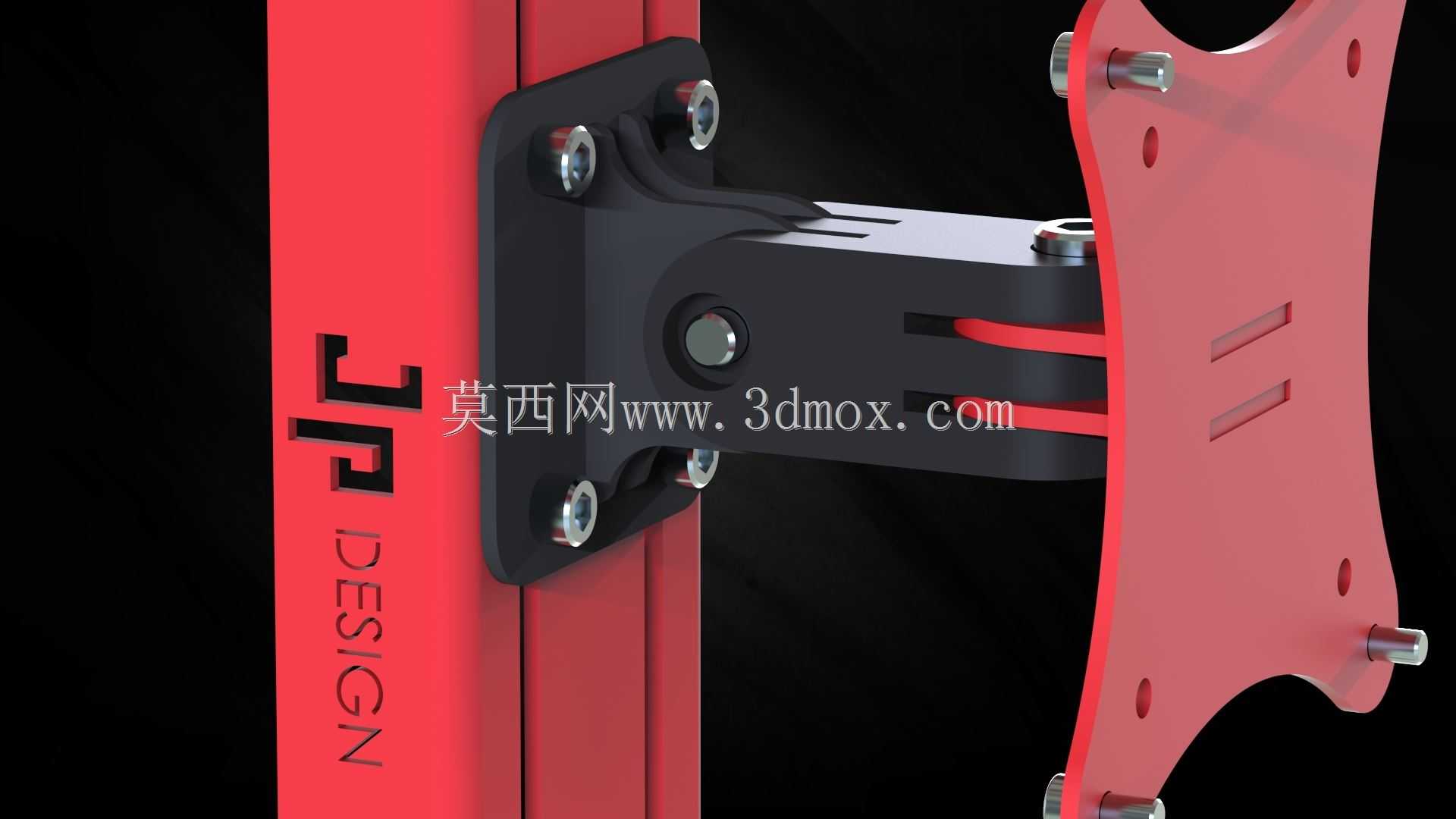

做结构设计的时候，首先要考虑的是承重边界，常规的桌面显示器重量从2kg到12kg不等，部分工业触控显示屏重量会更高，所以悬臂的转轴部分采用了阻尼可调的结构，通过转轴内部的碟形弹簧提供持续的阻尼力矩，既可以保证屏幕调整到任意角度后都能保持位置不发生下坠、偏移，又能让使用者调整角度的时候不需要花费太大的力气，不用额外松开锁紧结构就可以直接推拉屏幕调整位置。屏幕安装端采用标准的VESA挂孔设计，孔位兼容75mm×75mm、100mm×100mm两种通用安装规格，市面上绝大多数的显示器、小型触控屏都可以直接匹配安装，不需要额外制作转接板，安装板上还预留了走线的卡槽，显示器的电源线、信号线可以顺着悬臂内部的走线槽或者侧面的理线卡扣排布，避免线缆外露缠绕，让安装后的整体外观更整洁，也防止调整臂体位置的时候线缆被拉扯损坏。

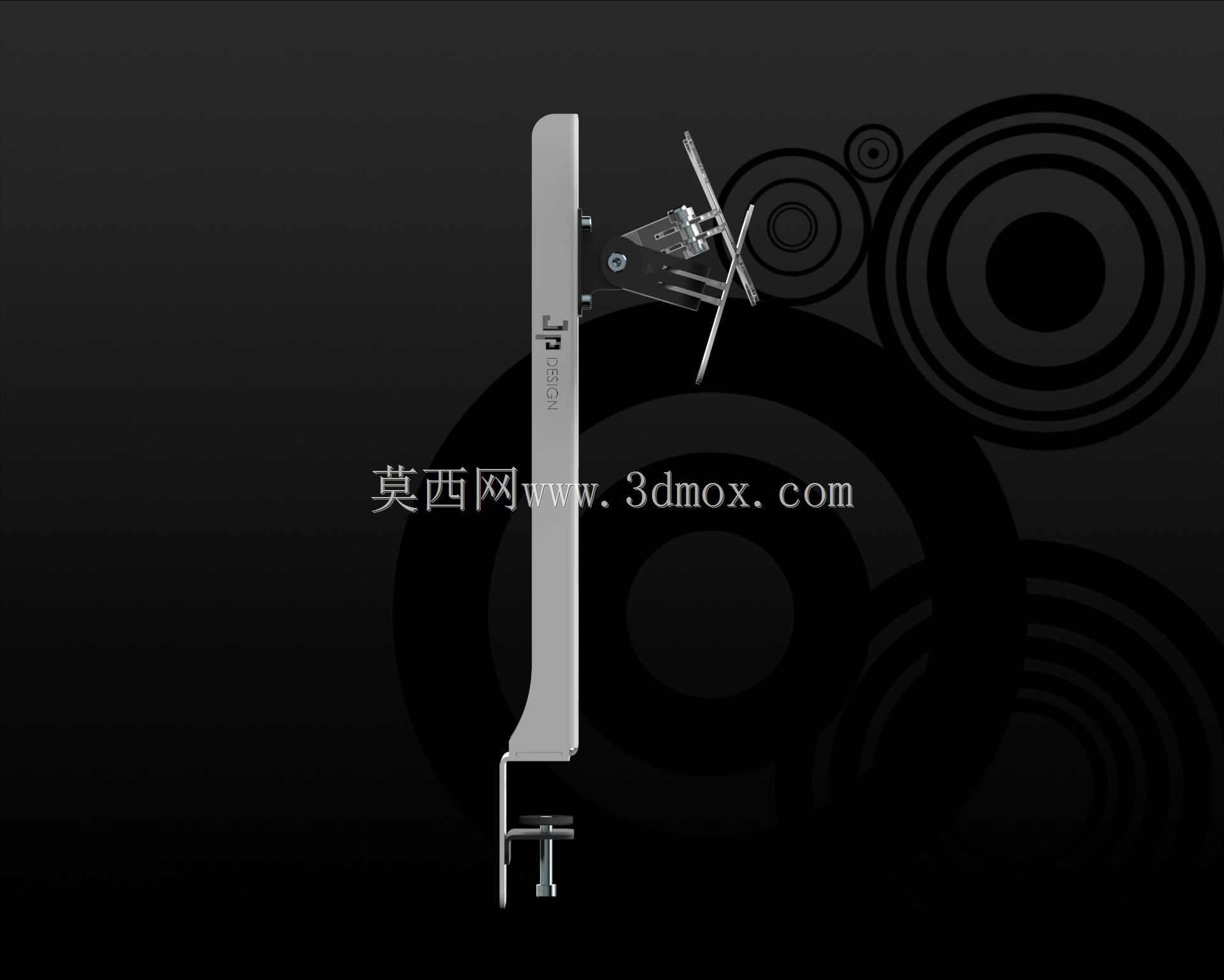

安装边界方面，竖向导轨的夹装结构支持一定厚度范围的桌板边缘、型材立柱安装，也可以通过膨胀螺栓直接固定在水泥墙面、木质隔断上，安装时需要保证导轨的垂直度，避免悬臂上下滑动的时候出现卡滞。整个臂体在完全收拢的状态下，屏幕背面距离安装墙面的距离很小，可以把屏幕推到贴近墙面的位置，节省空间；在悬臂完全展开的状态下，屏幕可以向前伸出足够的距离，满足使用者靠在椅背上时的视线距离需求，不会因为距离太近造成视觉疲劳。材料选择上，臂体的主要受力构件采用高强度铝合金材质，既保证了结构强度，不会因为长期承重出现变形，又能控制整体重量，降低安装面的承重负荷，转轴部分的耐磨衬套采用自润滑工程塑料，长期转动也不会出现磨损松旷，保证阻尼手感的一致性。

在实际的工程选型中，这类支撑臂还要考虑使用场景的特殊需求，比如工业场景里可能存在的设备震动，所以所有的锁紧结构都带有防松设计，避免长期震动下锁紧旋钮松动导致屏幕位置偏移；医疗场景下则需要臂体表面采用抗菌涂层，方便日常消毒擦拭，没有清洁死角。设计这款结构的时候，还要做运动干涉校验，模拟臂体在所有可调节角度范围内的运动轨迹，保证臂体转动、滑动的时候不会和墙面、周边的设备发生碰撞，同时要校核各个铰接点的受力情况，保证在最大承重、最大伸出距离的工况下，臂体的变形量在允许范围内，不会出现屏幕下垂、抖动的情况。理线结构的设计也要考虑线缆的弯曲半径，避免线缆在臂体转动的时候被过度弯折，造成线缆内部线芯断裂，影响信号和电力传输。
