嵌入式128×64点阵液晶显示模组结构

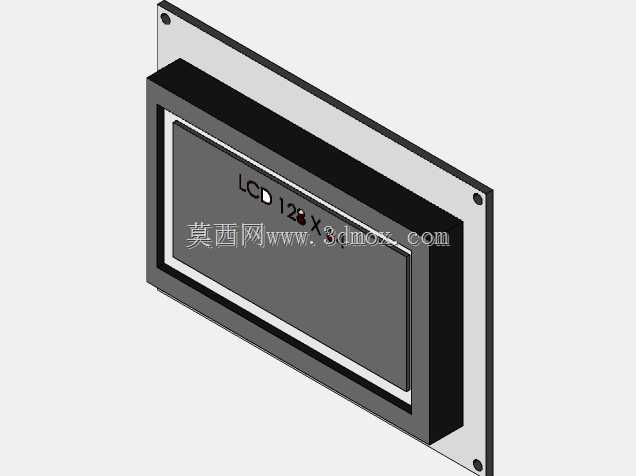

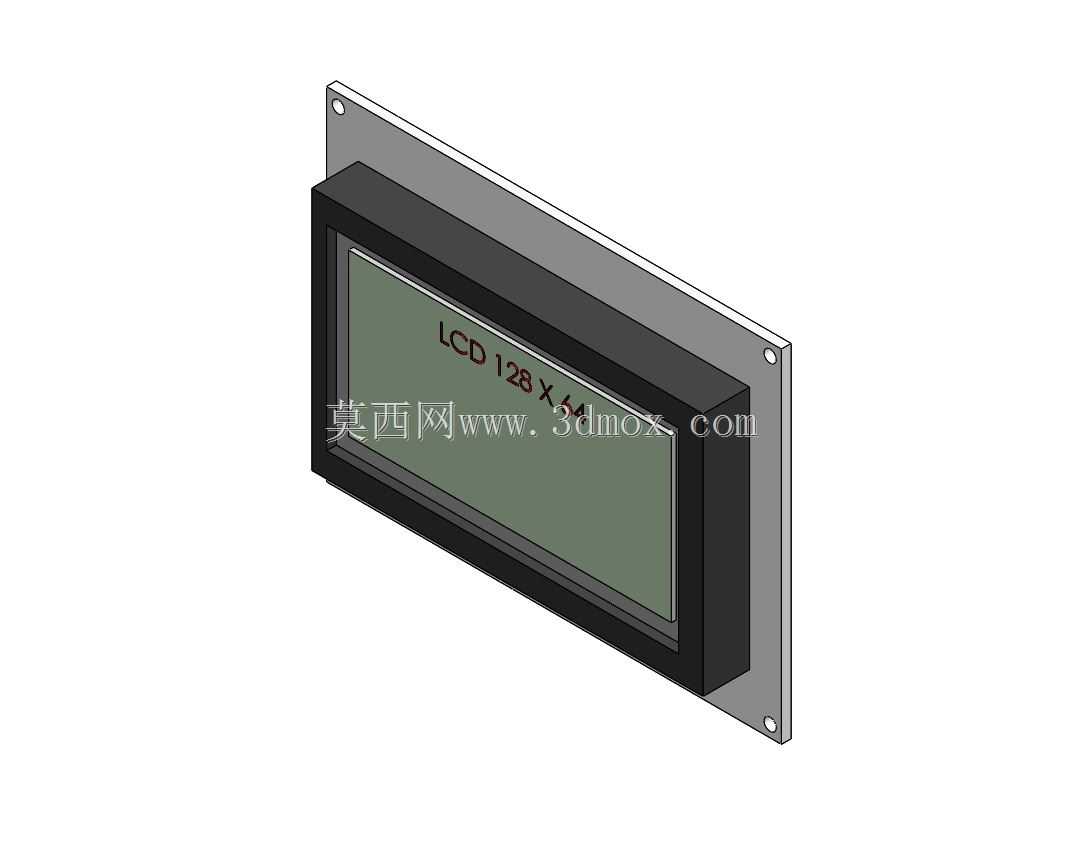

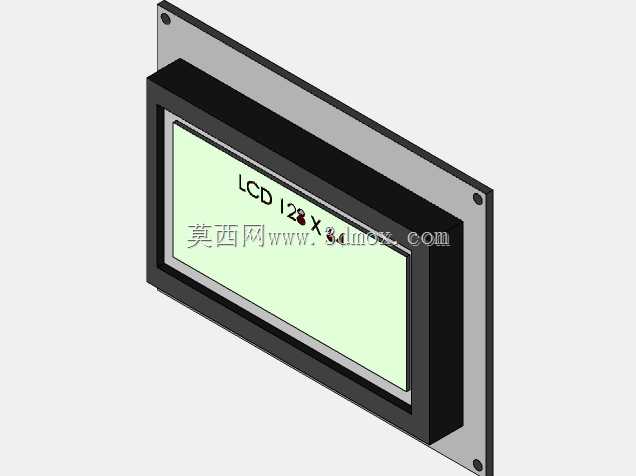

在工业控制终端、小型检测仪器、嵌入式开发板配套外设这类场景里，128×64规格的点阵液晶始终是兼顾显示信息量与成本控制的主流选型，这类显示部件不需要复杂的驱动架构，就能完成字符、简易图标、参数数值的清晰呈现，完全适配多数低功耗、小体积设备的交互需求。做这类显示部件的结构设计时，首先要考虑的是安装适配性，这款模组采用带安装耳的金属前面板结构，四个角预留的安装孔位刚好对应工业设备面板常用的M3螺丝固定规格，安装时可以直接从设备面板外侧嵌入，前面板的凸边能刚好卡在面板开孔的边缘，既可以遮挡开孔的加工公差缝隙，也能避免显示屏整体向设备内部滑落，不需要额外设计内部支撑结构就能完成可靠固定。从结构分层来看，模组最外侧是金属安装面板，中间嵌套黑色的塑料固定边框，边框内侧卡装液晶玻璃屏体，屏体后方预留了驱动PCB板的安装空间，边框与屏体之间预留了0.2mm的装配间隙，用来填充薄型泡棉胶条，既能缓冲设备运行时产生的振动，避免屏体受挤压出现碎裂、显示异常的问题，也能阻挡环境中的粉尘、水汽从面板缝隙进入设备内部，适配车间多尘、存在轻微凝露的使用环境。设计安装边界尺寸时，要注意屏体的有效显示区域刚好位于面板开窗的中心位置，开窗边缘比显示区域大1.5mm，既不会遮挡有效显示内容，也不会露出屏体边缘的非显示黑边，保证正面观察时的视觉整洁度。金属面板的厚度控制在1.2mm，采用冷轧钢板冲压成型后做喷塑处理，表面不易留下划痕，也能提升整体结构强度，在设备搬运、日常维护时即使受到轻微磕碰，也不会变形影响屏体的固定精度。黑色塑料边框采用ABS材质注塑成型，内侧设计有均匀分布的卡扣结构，装配时不需要额外打胶或者拧螺丝，就能把屏体和驱动板牢牢卡在边框内部，生产装配时可以快速完成扣合，提升组装效率，后期维护需要更换屏体时，也能轻松拆开卡扣完成部件替换，不需要整体报废整个模组。在实际设备选型应用中，这类点阵液晶不需要搭载复杂的图形化系统，通过普通IO口模拟时序就能完成驱动，对主控芯片的性能要求极低，哪怕是8位的低端单片机也能顺畅驱动，非常适合用在小型温控器、数据采集模块、便携检测仪器这类对成本敏感、显示需求不复杂的设备上。做三维结构建模时，要特别注意安装耳的孔位公差，孔位中心距的公差要控制在±0.1mm以内，避免批量装配时出现孔位对不齐、螺丝无法穿入的问题；同时要预留好屏体后方驱动板的接线空间，边框后侧要留出足够的走线槽位置，避免排线弯折角度过大出现断线、接触不良的故障。另外，屏体表面与金属面板表面的高度差要控制在0.5mm以内，既不会让屏体突出面板容易被刮花，也不会因为凹陷过深产生观察死角，保证操作人员在正面120度视角范围内都能清晰读取屏幕上显示的参数内容。考虑到工业场景的使用需求，整个模组的外露结构没有设计容易积灰的凹槽，金属面板表面平整光滑，日常清洁时只需要用干布擦拭就能去除表面浮尘，不会有清洁死角。在做结构强度校核时，要保证金属安装耳能承受至少50N的垂直拉力不会变形，满足设备长期使用的固定可靠性，避免设备在移动、运输过程中出现模组松动脱落的问题。
