电火花打孔机导向定位工装装置

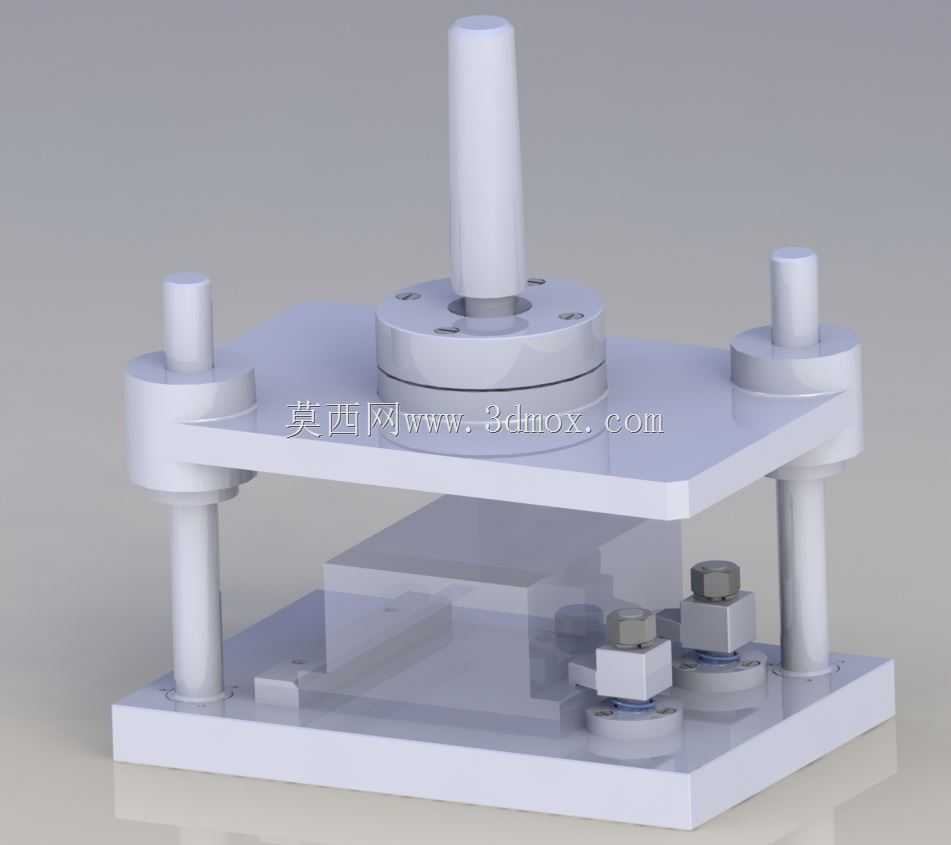

这套装置是电火花打孔加工环节中配套使用的核心执行工装，主要应用于精密五金加工、模具制造、航空航天零部件小孔加工等场景，解决传统电火花打孔过程中电极偏移、加工深度不一致、工件装夹定位繁琐的实际问题。在实际生产场景中，当需要对硬质合金、淬火钢等难切削材料进行0.1-3mm直径的微小深孔加工时，普通钻削方式无法满足加工精度与材料适应性要求，电火花打孔依靠脉冲放电蚀除金属的原理完成加工，但细长电极在高速进给过程中极易出现径向抖动，直接导致孔位超差、孔壁粗糙度不达标、电极折断等问题，这套装置正是针对该痛点设计的导向定位结构。从功能特性来看，装置采用双层板式导向结构，上层板安装电极进给导向套，中间的立柱导柱配合直线滑动轴承实现上下层板的精准垂直进给，保证电极运行过程中径向跳动量控制在0.005mm以内；下层平台设置可调节的工件装夹位，搭配两个可调式压紧块，能够适配不同外形尺寸的工件装夹，压紧块采用六角螺栓锁紧结构，锁紧行程可根据工件厚度在0-50mm范围内调节，装夹过程无需额外制作专用夹具，大幅缩短单件加工的准备时间。设计过程中优先考虑了加工过程的受力稳定性，四根导向立柱对称分布在平台四角，立柱直径选取16mm的标准光轴，材质选用轴承钢淬火处理，表面粗糙度达到Ra0.8，配合无油润滑衬套使用，长期往复运行也不会出现磨损间隙，保证导向精度的长期稳定性；上层板中心的电极安装座采用法兰式连接结构，能够适配不同直径的电极夹头，更换电极时仅需松开法兰压盖即可完成拆装，无需重新校准整体同轴度，适配常规电火花设备的主轴连接尺寸。从安装边界来看，装置整体底座尺寸为220mm×180mm，总高度在闭合状态下为190mm，最大进给行程为80mm，能够直接固定在常规电火花打孔机的工作台上，底座预留的四个M8安装槽孔可适配不同工作台的T型槽间距，无需对原有设备进行改造即可直接安装使用。装置的上下板之间预留了足够的排屑空间，加工过程中产生的电蚀产物可通过工作液的冲刷直接从平台侧边排出，不会在结构内部堆积造成卡滞；两侧的导向立柱外侧设置了防尘护套安装位，可加装褶皱式防尘罩，避免加工过程中的金属屑进入导向衬套造成磨损，延长结构的维护周期。在实际使用过程中，操作人员仅需将工件放置在下平台的定位基准面上，调整两个压紧块的位置锁紧工件，将电极穿过上层导向套固定在设备主轴上，即可启动加工程序，加工过程中上层板随主轴进给同步沿导柱下滑，全程为电极提供径向支撑，即使加工长径比超过50:1的微小深孔，也能保证孔的直线度与位置度满足精密加工要求。这套结构同时兼顾了通用性与精度保持性，没有采用复杂的非标定制零件，所有导向件、紧固件均选用标准工业配件，后期维护更换成本极低，既可以配套小型台式电火花打孔机使用，也可经过尺寸缩放后适配大型龙门式电火花设备的小孔加工需求，在喷油嘴喷孔加工、模具透气孔加工、发动机叶片气膜孔加工等场景中都能稳定发挥作用。结构设计时特意将压紧组件设置在平台靠近操作侧的位置，操作人员在装夹工件时无需探身到设备内部，在设备安全门外侧即可完成锁紧操作，符合机械加工的安全操作规范；上下板的厚度均选取15mm的45号钢板，经过调质处理去除内应力，长期使用不会出现平台变形，保证基准面的平面度始终维持在0.01mm以内，避免因基础变形导致的加工精度损失。
