带滚压硬化结构的精密内孔加工装置

在精密机械加工的量产场景里，不少带高精度内孔要求的零部件，比如液压阀套、轴承安装座、精密传动衬套这类工件，传统钻镗工序完成后，内孔表面往往存在微观刀纹、残余拉应力，不仅表面粗糙度达不到长期服役的要求，孔壁的抗疲劳强度也很难满足高压、交变载荷的工况需求，这款精密孔加工装置就是针对这类痛点设计的集成式加工执行单元。

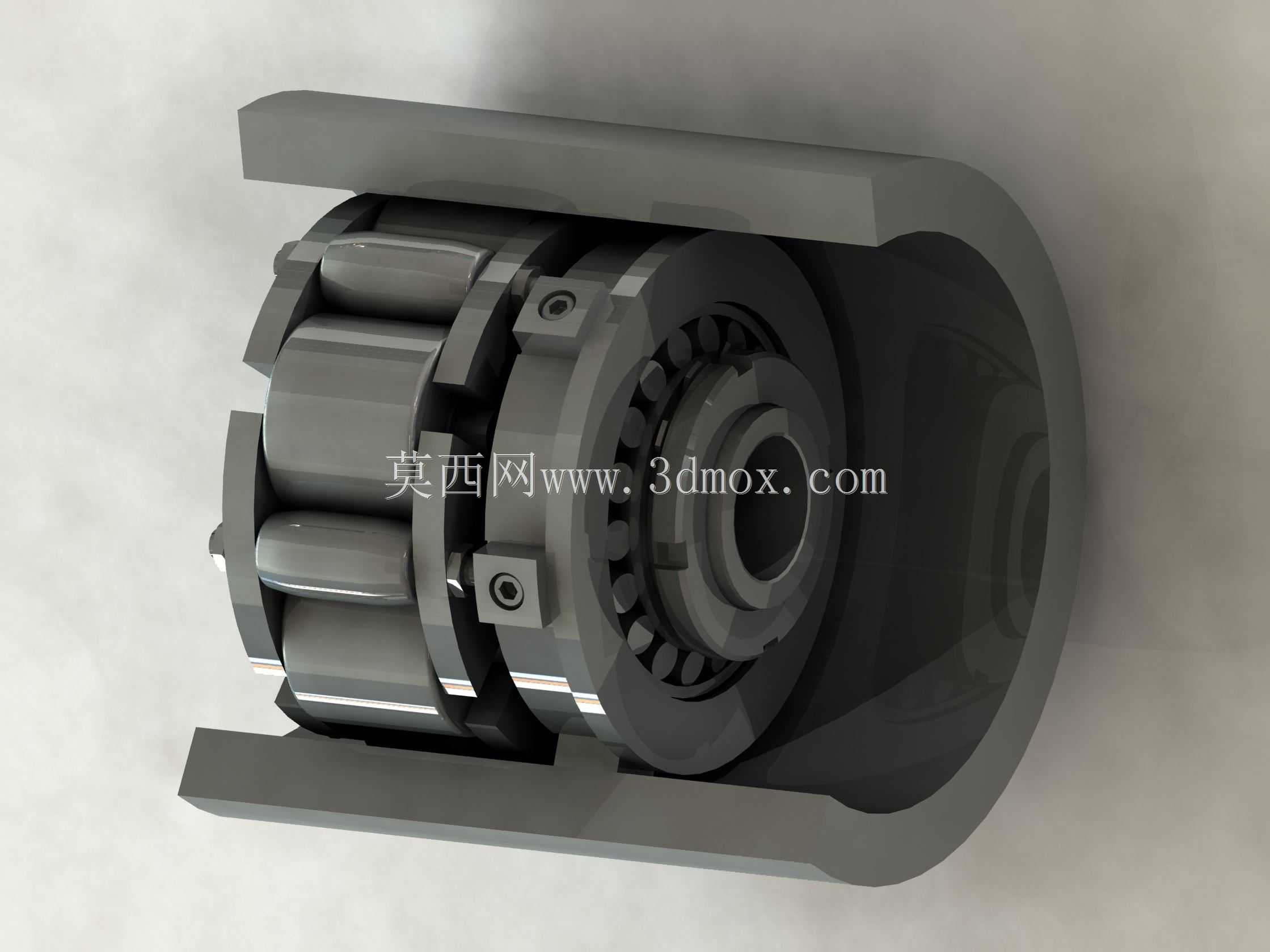

从结构布局来看，装置采用同轴嵌套的集成设计，核心执行部分集成了镗削切削单元与滚压硬化单元，不需要二次装夹就能在一次进给行程内完成内孔的精镗加工与表面滚压强化，能有效避免二次装夹带来的同轴度误差，对于IT6级以上精度要求的内孔加工，这种集成结构能把工序间的装夹找正时间压缩六成以上，尤其适合中小直径深孔的批量精密加工场景。

实际加工过程中，装置前段的切削模块先完成内孔余量的精密切除，刀片采用微调结构，径向调整精度可以达到0.01mm级别，能适配不同孔径的加工需求，切削模块的排屑槽采用螺旋式设计，加工过程中切屑可以顺着螺旋槽顺畅排出，不会在孔内积存刮伤已加工表面。紧随切削模块之后的滚压单元采用多列圆柱滚子周向均布的结构，滚子的滚道经过精密磨削，工作时滚子在孔壁表面做纯滚动挤压，把前道工序留下的微观波峰压平，同时在孔壁表层形成一定深度的残余压应力层，经过这种工艺处理的内孔，表面粗糙度可以稳定达到Ra0.2以下，孔壁表层的显微硬度能提升15%-30%，抗疲劳寿命相比普通精镗孔提升两倍以上，完全能满足液压元件、精密轴承位这类高要求工况的使用标准。

安装适配层面，装置的尾部采用标准莫氏锥柄接口，可以直接装夹在普通车床、数控车床、镗床的主轴锥孔内，不需要额外制作过渡连接法兰，装置的最大外径根据加工孔径范围做了阶梯设计，加工最小孔径时装置本体与待加工孔壁之间留有足够的排屑与冷却通道，加工过程中切削液可以从装置内部的导流孔直达切削区与滚压区，既可以带走切削产生的热量，也能及时冲掉滚压过程中脱落的金属微屑，避免滚子被杂质卡滞造成孔壁划伤。

设计过程中重点考虑了受力平衡问题，滚压单元的所有滚子采用等角度均布布局，径向滚压力相互抵消，加工过程中不会对主轴产生额外的偏载，能有效保护机床主轴精度，延长主轴服役寿命。滚子的保持架采用铜合金材质，自身带有自润滑特性，即使短时切削液供给中断，也不会出现滚子抱死、刮伤孔壁的问题。装置的轴向尺寸经过紧凑化设计，总长度控制在常规镗刀杆的长度范围内，不需要对机床的行程做额外改造，普通加工行程的设备就能直接装夹使用，对于中小机械加工车间的设备适配性很强。

在实际工况适配中，这款装置不仅能加工普通碳钢、合金钢材质的工件，调整滚压单元的预紧压力后，也可以适配铝合金、铜合金等有色金属的内孔精密加工，不会像滚压钢珠结构那样在软金属表面形成过深的压痕，加工后的内孔圆度、圆柱度误差都能稳定控制在0.005mm以内，完全满足精密传动、液压控制类零部件的内孔加工要求。日常维护也相对简便，加工完成后只需要用高压切削液冲净装置表面的切屑，定期检查滚子的磨损情况即可，不需要复杂的拆解保养，适合量产车间的高频次使用场景。
