带防护外壳的18650锂电池充电模块

在小型便携电子设备、DIY创客项目、小型户外供电装置的开发场景中，锂电池充电模块的防护与易用性一直是结构设计环节容易被忽略的细节，这款带一体式盒式外壳的锂电池充电模块，正是针对裸板充电模块易短路、易积灰、接线易拉扯脱落的实际工程痛点完成的结构设计。

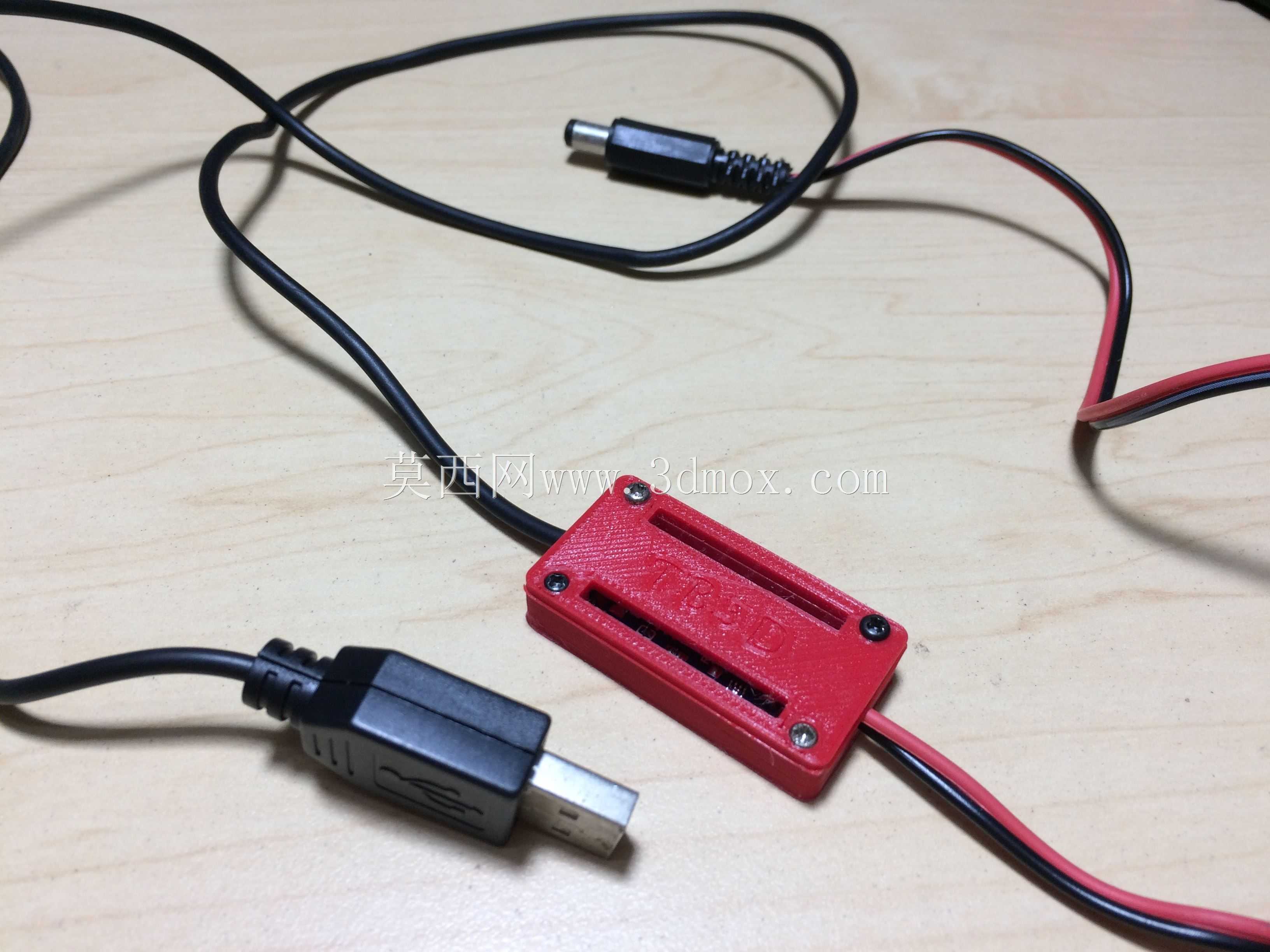

从实际用途来看，该模块可直接为单节18650圆柱锂电池、额定电压4.2V的聚合物锂电池完成恒流恒压充电流程，板载的充电管理芯片自带过充保护、过流保护、温度保护逻辑，无需额外搭配保护电路即可独立完成充电管控，输入端兼容常见的DC直流电源接口与Micro USB供电接口，可直接适配普通手机充电器、桌面直流电源等常见供电设备，输出端直接通过红黑导线连接电池正负极即可完成接线，大幅降低小功率供电项目的电路搭建门槛。

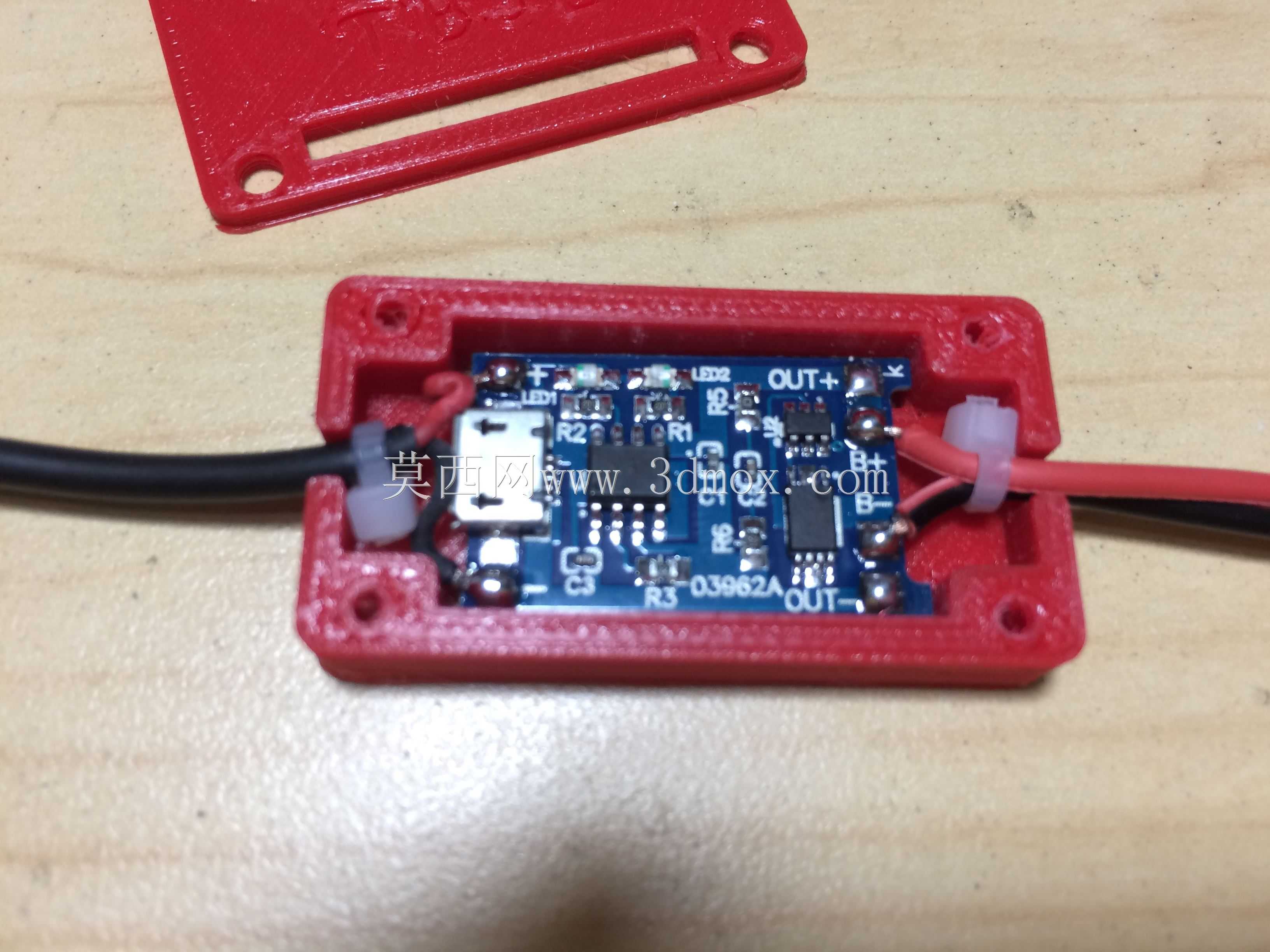

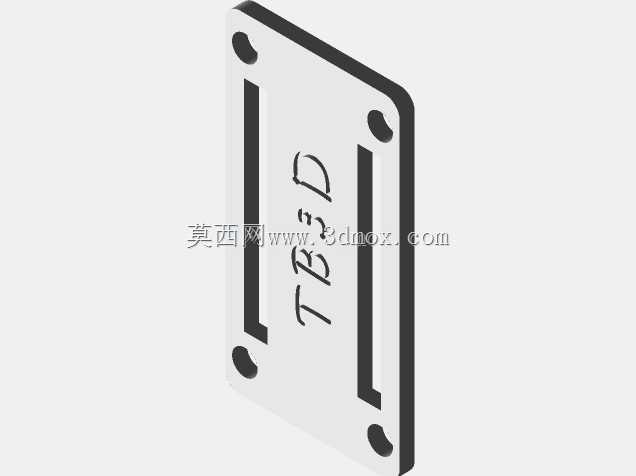

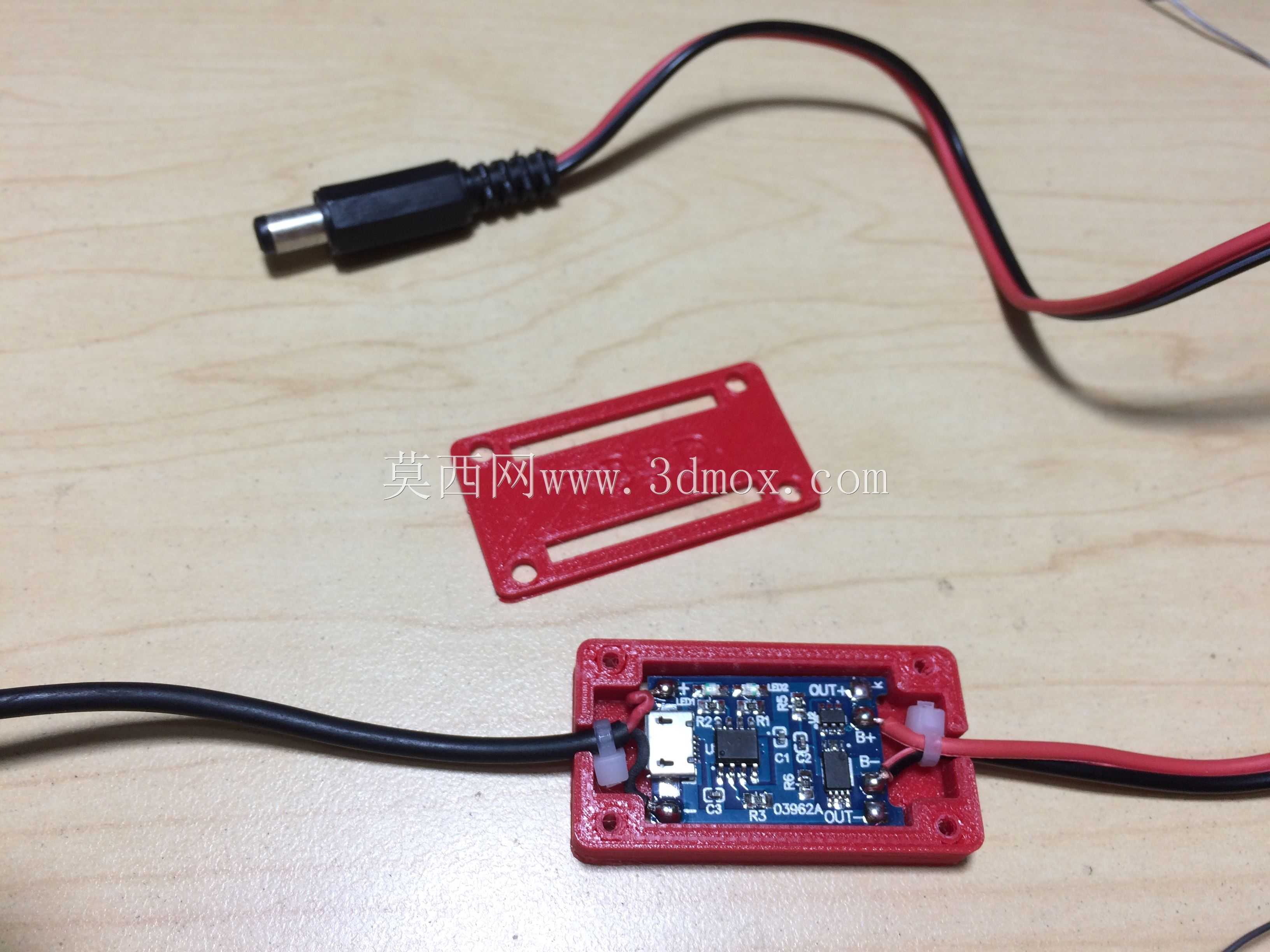

结构设计层面，外壳采用分体式扣合结构，上盖与底座通过四角的安装孔位完成螺丝锁附固定，底座预留了与电路板安装孔完全对位的固定柱，电路板装入后不会在壳体内出现窜动，壳体两端分别开设了适配输入、输出导线直径的出线槽，出线槽位置做了圆弧过渡处理，避免导线长期弯折出现外皮破损，同时槽位可配合硅胶线卡对导线进行轴向限位，即使受到外部拉扯力，外力也会作用在壳体与线卡上，不会直接传递到电路板的焊盘位置，杜绝扯断焊线的常见故障。壳体内部预留了足够的安全间隙，电路板上的最高元器件与壳体内壁之间保留了不小于1mm的电气安全距离，避免壳体与元器件引脚接触造成短路，外壳表面做了哑光防滑纹理处理，既可以提升手持操作的摩擦力，也能减少表面划痕的产生。

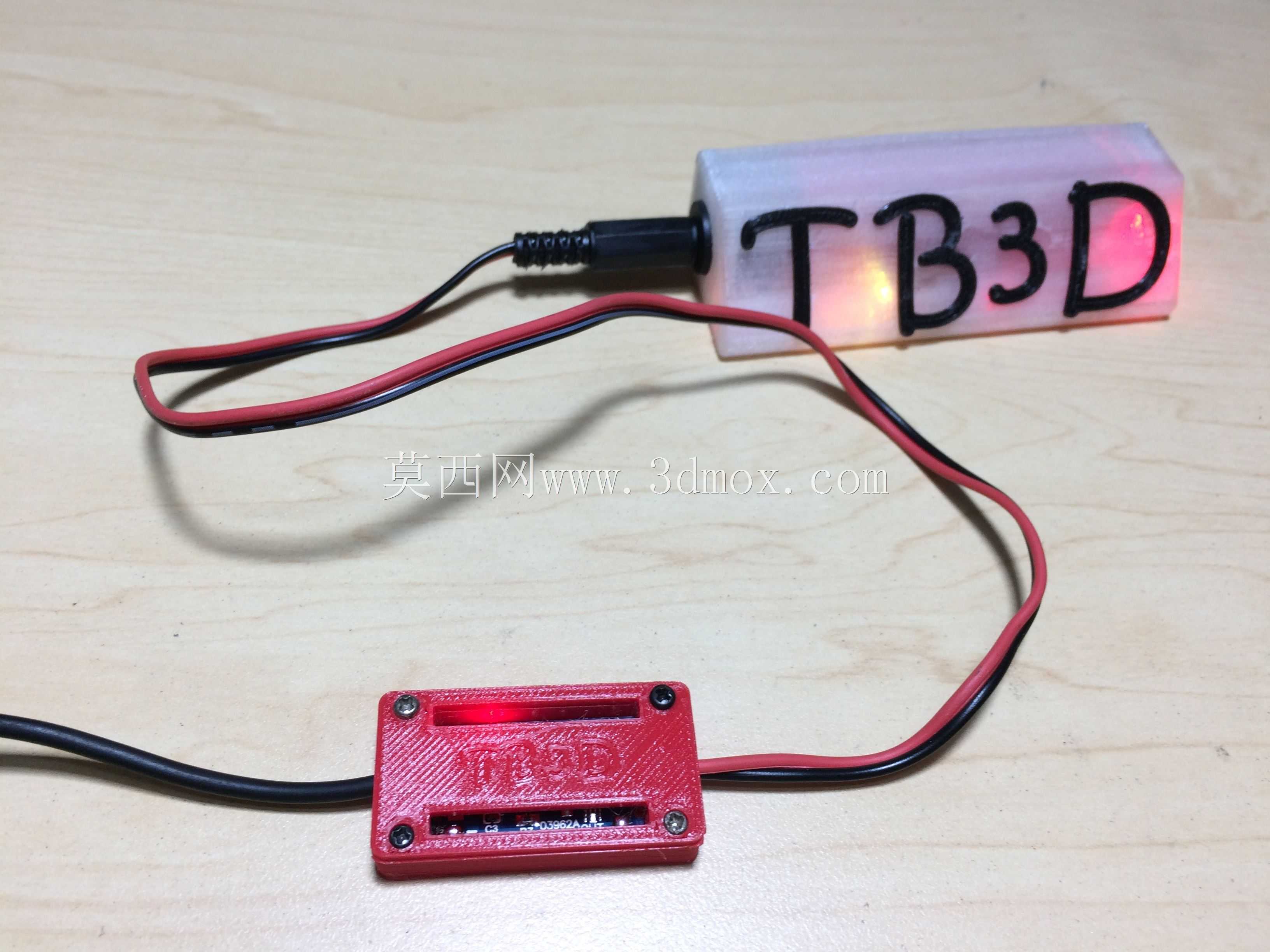

安装边界方面，整个模块组装完成后整体外形紧凑，四角的安装孔可直接通过M2螺丝固定在设备壳体内部、3D打印的项目支架上，安装孔位的中心距经过标准化设计，可兼容多数小型DIY电子项目的通用安装孔距，出线方向可根据实际布线需求选择从壳体两端直出，无需额外对导线进行弯折整理。模块的输入电压适配常见的5V直流供电，充电电流匹配小容量锂电池的安全充电阈值，不会因为充电电流过大造成电池发热老化，板载的状态指示灯可透过壳体上预留的透光位直接观察充电状态，无需拆开外壳即可判断充电是否完成。

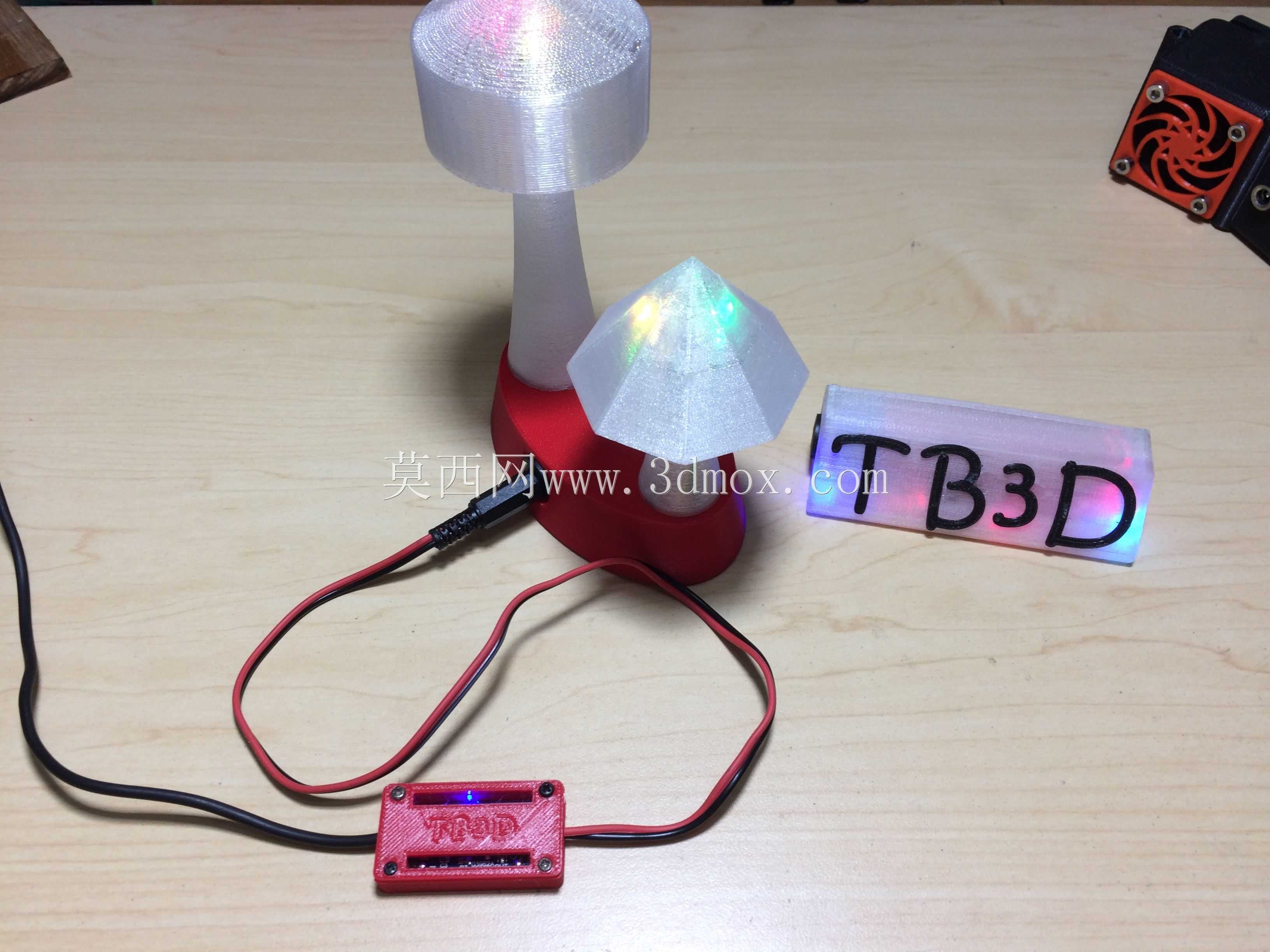

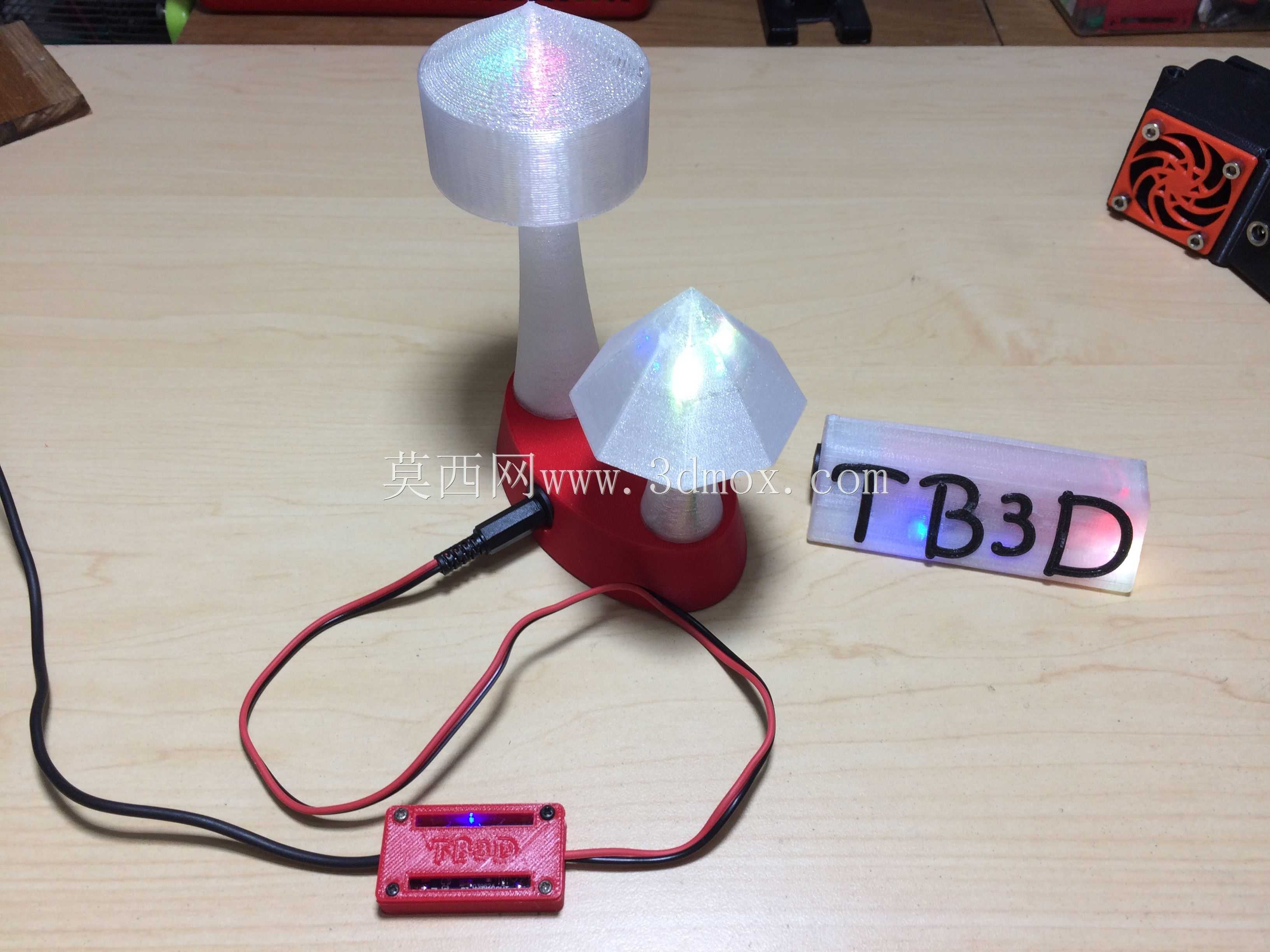

在实际项目选型中，这类带防护外壳的充电模块可直接用于小型手持检测设备、便携照明装置、自制小型充电宝、桌面小型创客作品的供电部分，省去了自行设计充电电路、制作防护外壳的建模与打样周期，结构设计上充分考虑了日常使用中的磕碰、拉扯、积灰等实际工况，相比裸露的电路板模块，环境适应性更强，长期使用的故障率更低，也避免了裸板带电部分外露造成的触电、短路风险，尤其适合非电子专业的结构工程师在做小型设备集成时直接选用，无需额外对充电部分做二次结构防护设计，只需在整体设备结构中预留对应模块的安装空间与走线通道即可完成集成。
