蓄电池接线柱红钢纸绝缘垫圈

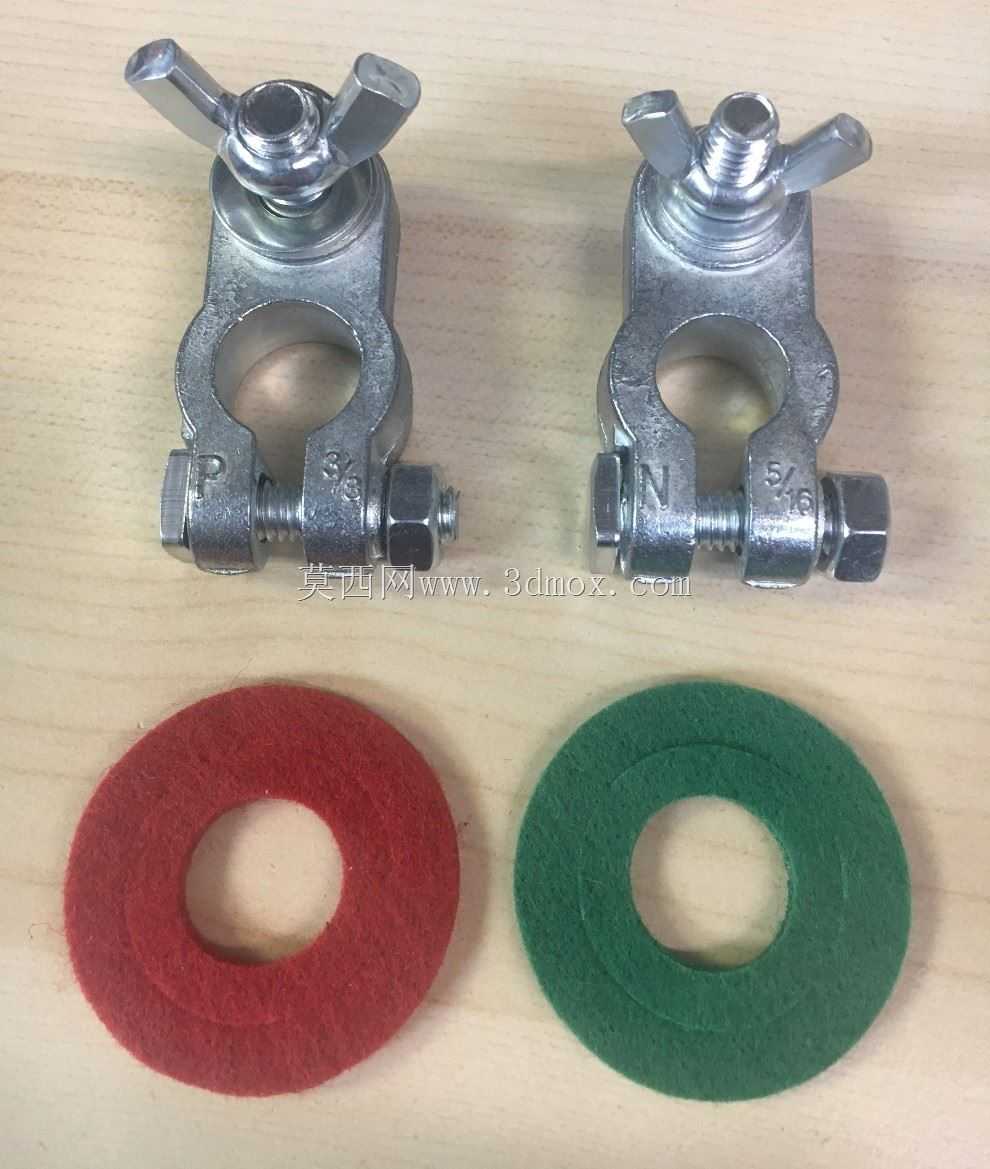

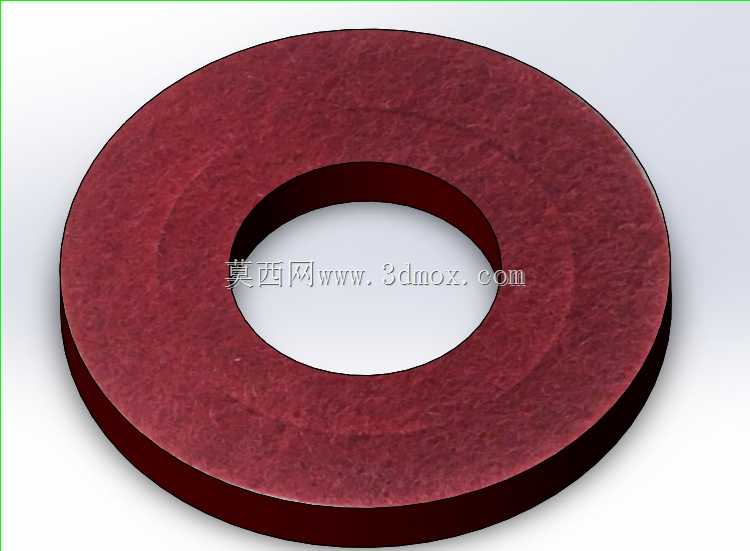

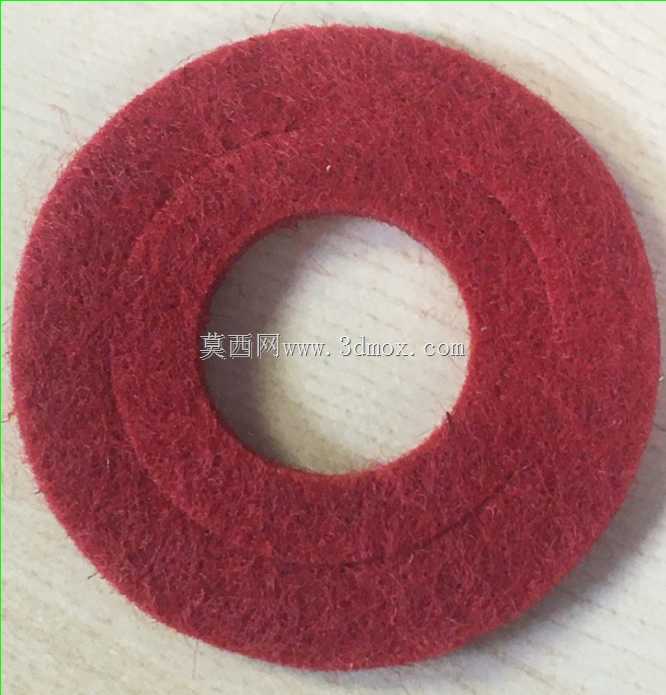

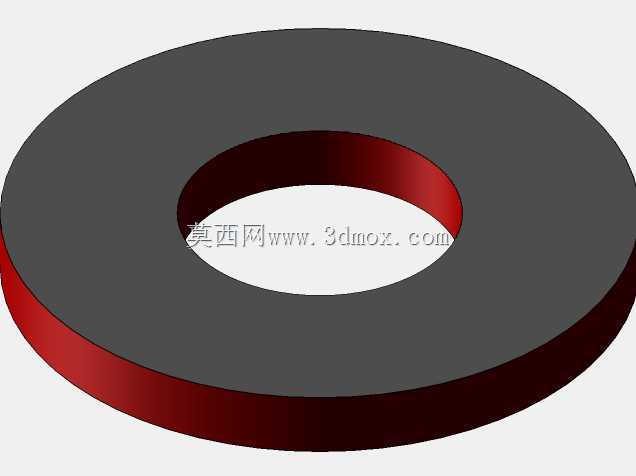

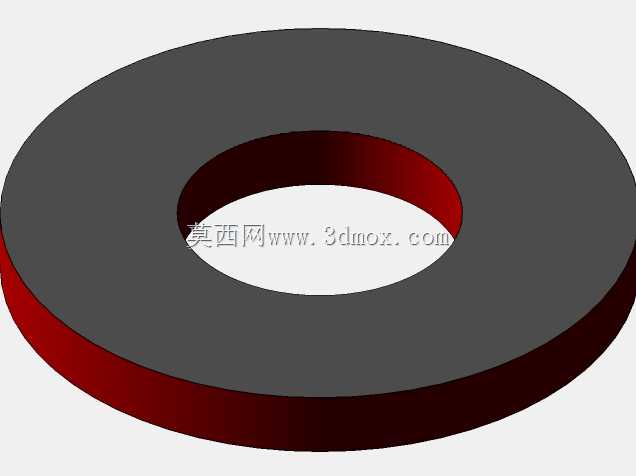

在船舶启动供电系统、重型货运车辆电气回路这类高振动、易接触电解液飞溅的工况里，蓄电池接线柱的密封防护一直是容易被忽略但直接影响供电可靠性的细节。很多一线维保人员都遇到过，接线柱因为长期暴露在潮湿、带酸雾的环境里，表面生成氧化层导致接触电阻飙升，轻则启动时电压降过大打不着火，重则接线柱发热烧蚀线束，甚至在船舶密闭舱室里引发漏电隐患。这款红色垫圈就是针对这类场景设计的，它直接套在蓄电池正极接线柱的根部，也就是铅极柱穿出电池上盖的位置，处于接线夹头和电池壳体顶面之间，刚好把金属夹头和电池壳体的塑料/橡胶密封面隔开，同时封堵极柱和壳体之间的微小缝隙，减少电解液挥发、外界水汽顺着极柱缝隙渗入的可能。从结构设计上看，它采用等厚环形结构，没有多余的异形凸起，内孔尺寸和常规铅酸蓄电池正极柱的外径做了适配，安装时不需要额外扩孔或者修剪，直接顺着极柱套到底就能贴合电池上盖的平面，外圈直径刚好覆盖接线夹头的底面接触范围，不会因为尺寸过小导致夹头边缘压到电池壳体，也不会因为尺寸过大和周边的电池固定架、线束卡扣产生干涉。材质选用的是浸渍绝缘漆的红钢纸材料，这种材料本身具备一定的压缩回弹性，当接线夹头通过螺母拧紧压在垫圈上时，垫圈会产生微小的弹性变形，填充夹头底面和电池上盖之间的微观不平整，既可以隔绝金属夹头和电池壳体之间的漏电通路，又能缓冲车辆行驶、船舶航行过程中产生的持续振动，避免夹头因为振动出现螺母松动的问题。和普通的橡胶平垫圈相比，红钢纸材质的耐电解液腐蚀性能更好，长期接触少量渗漏的稀硫酸也不会出现溶胀、开裂的问题，同时它的绝缘电阻稳定，不会因为长期受温变影响出现绝缘性能下降的情况。在实际装配的时候，需要先把极柱表面的氧化层、残留的旧密封胶清理干净，再把垫圈平整套入，确保垫圈整个底面完全贴合电池上盖的密封区域，之后再装接线夹头，按照规定的扭矩拧紧固定螺母，不能因为垫圈有弹性就过度拧紧，否则会把垫圈压溃失去密封缓冲的作用。这类垫圈除了用在船用蓄电池组上，在重型卡车、工程机械设备的启动蓄电池上也能通用，尤其是那些经常在户外、高湿高盐雾环境下作业的设备，加装这种绝缘垫圈之后，能大幅延长接线柱的维护周期，减少因为极柱腐蚀导致的电气故障。从建模的角度看，这个零件的结构虽然简单，但尺寸公差的匹配很关键，内孔和极柱的配合间隙不能太大，否则会留出缝隙让酸雾渗出，也不能太小，否则低温环境下材料收缩会导致装配困难，厚度方向的尺寸要兼顾压缩量和夹头的啮合行程，避免因为垫圈过厚导致接线螺母拧到位之后夹头还压不紧极柱，出现接触不良的问题。很多新手建模的时候容易忽略这类小零件的安装边界，比如没有考虑垫圈受压之后的延展量，把外圈直径设计得刚好和夹头一样大，实际拧紧之后垫圈被压延展，边缘就会超出夹头范围，甚至蹭到旁边的负极接线柱造成短路，所以建模的时候要预留足够的安全间隙，同时把垫圈的边角做微小的圆角处理，避免安装的时候割伤操作人员的手套，也减少应力集中导致的垫圈开裂问题。
