机械式百分表精密测量构件结构

在机械加工现场的工序间检测、设备装配的精度校准环节，这类接触式测量构件是一线质检与装配人员最常取用的计量工具之一，它不需要复杂的气源、电源配套，仅凭机械传动结构就能完成微米级的位移量读取，在中小型机加工车间、设备维保班组的工具柜里，几乎都能找到同结构的测量器具。从实际使用场景来看，它既可以装夹在磁性表座上完成轴类零件的径向圆跳动检测，也能固定在专用工装架上测量工装夹具的装夹定位偏差，甚至在设备大修时，还能用来校准导轨的直线度、主轴的轴向窜动量，适用场景覆盖了从零件入厂检验到设备终验收的全流程精度管控环节。

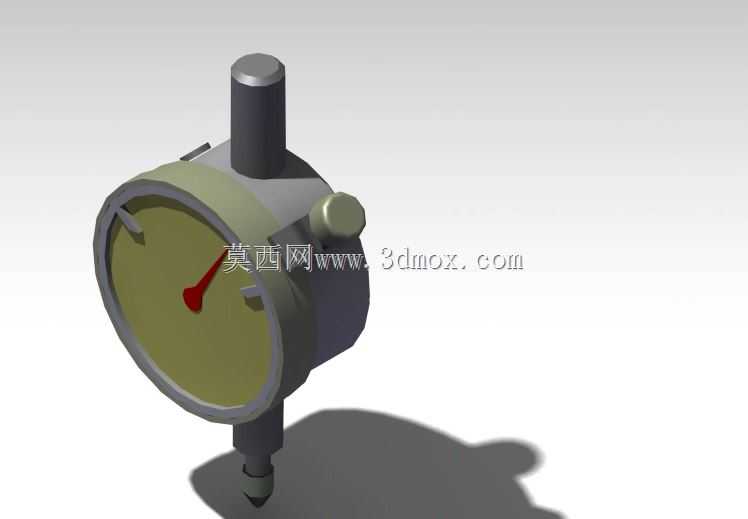

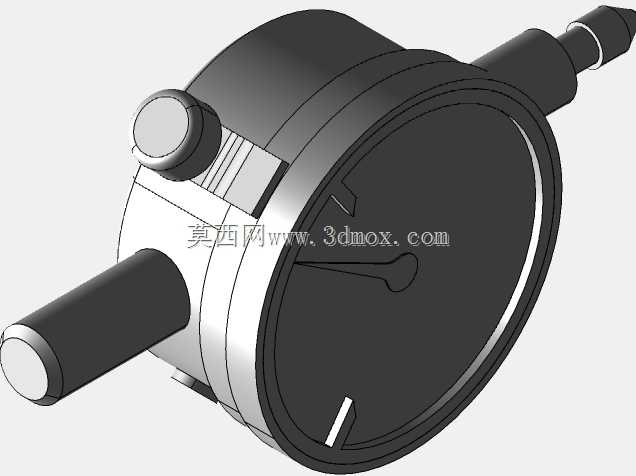

这款测量构件的核心功能是将测杆的微小直线位移，通过内部的齿轮传动机构放大，转化为表盘指针的圆周转动，让操作人员可以直接通过表盘刻度读取位移偏差值，不需要额外的信号转换模块，读数直观且抗干扰能力强，在车间存在油污、切削液飞溅的复杂工况下，依然能保持稳定的测量精度。它的测头采用硬质合金材质，耐磨性能优异，长期接触钢制、铝制工件表面也不容易出现磨损凹痕，能有效降低测头损耗带来的测量误差；表圈带有旋转锁紧结构，调整零位时可以转动表盘对齐指针，锁紧后不会因为现场触碰出现表盘移位，避免读数偏差。

从设计思路上看，整个构件采用了对称式的结构布局，测杆的上下运动轴线与表盘中心处于同一条直线上，能减少传动过程中的侧向分力，降低内部传动构件的磨损速率。表体的外壳采用薄壁金属结构，既可以保护内部的齿轮、齿条传动组件不受外界切屑、粉尘的侵入，也能控制整体重量，装夹在表座上不会因为自重过大出现表杆下垂的问题。侧面设置的拨叉结构，是为了方便操作人员快速抬起测头，在更换被测工件时不需要反复拆装表具，只需要侧方拨杆就能抬起测头，移动工件后松开即可自动复位测量，能大幅提升批量检测时的操作效率。

在安装边界与尺寸适配方面，这类表具的夹持部位是测杆上部的光轴段，标准夹持直径适配行业通用的磁性表座夹头，不需要定制专用的装夹配件，替换现有车间的老旧表具时可以直接装夹使用，不需要调整现有工装的装夹尺寸。测杆的有效行程覆盖了常规机械加工的形位公差测量范围，既可以测量小范围的工件尺寸偏差，也能满足装配过程中较大位移量的间隙检测需求；表盘的刻度采用高对比度配色，在车间普通照明条件下就能清晰读取刻度值，不需要额外的辅助照明。

从结构细节来看，表蒙采用透明耐刮材质，长期擦拭也不容易出现划痕影响读数，内部的传动齿轮采用小模数精密齿轮，传动间隙控制在极小范围内，正反向测量时的回程误差被控制在计量允许的范围内，能保证测量数据的可靠性。测杆部位带有防尘密封结构，能阻挡切削液、粉尘从测杆与表体的配合间隙进入内部，避免传动构件出现卡滞、磨损的问题，延长量具的使用寿命。在实际使用中，这类机械式测量构件不需要定期充电、校准信号，只要定期按照计量规程做精度校验，就能长期稳定使用，维护成本远低于电子式的测量器具，非常适合生产现场的复杂工况使用。
