简易开口销接头结构设计展示

在低压流体输送管路、小型气动执行机构的辅助气路、教学实训台的简易管路搭建场景里，这类开口销接头的使用频率并不低，它不需要复杂的卡压或者螺纹旋合工具，仅靠配套的开口销穿入定位，就能实现轴类插接段的轴向限位，完成两段管路或者传动杆件的快速对接。很多刚接触机械结构设计的从业者，在做入门级连接件建模练习时，往往会忽略这类小零件的实际安装边界，要么把销孔的位置设计得过于靠近插接端面，导致装配后接头端部的薄壁结构受径向载荷时容易开裂，要么把开口销的折弯段预留长度做的过长，和周边的运动部件产生干涉。

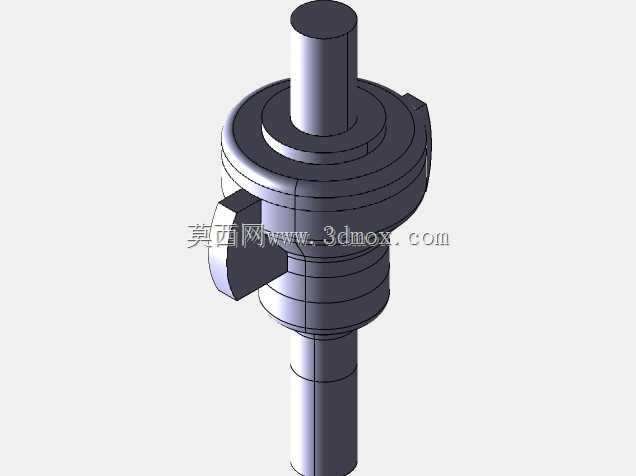

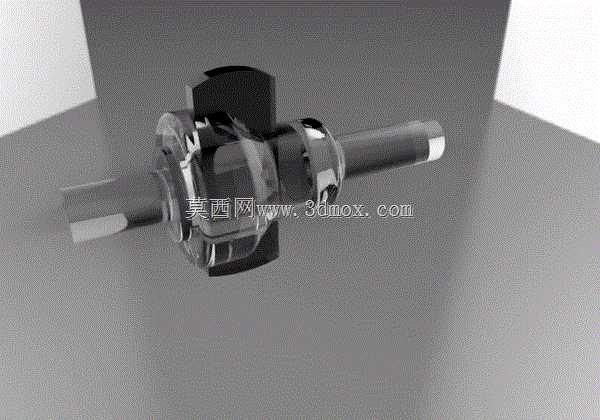

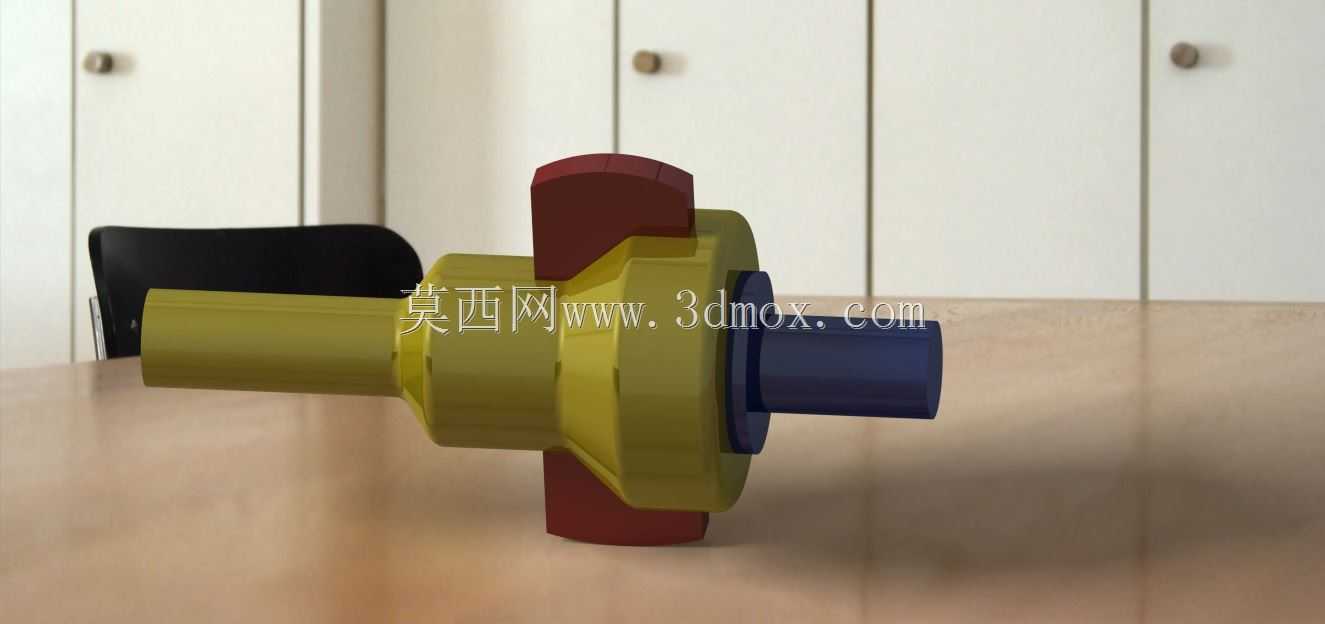

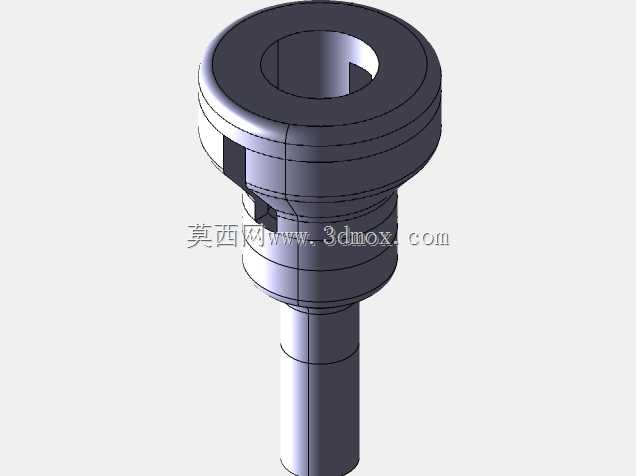

从实际功能来看，这个接头的核心作用是实现带插接轴端的部件快速装拆，中间的通透腔体是介质或者传动扭矩的传递通道，两端的轴段做了阶梯差设计，较粗的轴肩位置是装配时的轴向定位面，对接时轴肩贴合对应连接件的端面，就能保证插接深度符合设计要求，不会因为插入过深挤压内部密封件，也不会因为插入过浅导致连接松脱。开口销的安装孔垂直贯穿接头的插接轴段，孔的位置距离轴肩的尺寸需要匹配对接件上的对应卡槽，当接头插入对接位后，销孔刚好和卡槽对齐，穿入开口销后把开口端掰开折弯，就能阻止接头从对接位轴向脱出，这种限位结构的优势是装拆效率高，不需要额外的紧固件，在对连接可靠性要求不是极高、需要频繁拆换的实训设备、低压管路场景里非常实用。

设计这类接头的时候，首先要考虑的是插接段的配合公差，因为是靠轴肩定位加销子防脱，插接段和对接孔的配合不能选过盈配合，否则徒手装配难度大，也不适合快速拆换的场景，一般选间隙较小的间隙配合，既能保证装配后同轴度满足使用要求，又能轻松插拔。其次是销孔的直径设计，要和选用的标准开口销尺寸匹配，销孔的边缘要做微小的倒角，一方面是穿销的时候更容易导入，另一方面也能避免销孔边缘的锐边在长期受振动载荷时产生应力集中，导致销孔开裂。中间的握持段做了多边形的防滑结构，不是光滑的圆柱面，装配的时候可以用手直接拧动或者插拔，不需要借助扳手类工具，这也是针对快速装拆场景做的细节优化。

从安装边界来看，这类接头的径向最大尺寸是中间握持段的外轮廓尺寸，在做整体设备布局的时候，要给接头周边预留足够的手指操作空间，至少要保证握持段周边有单指可以环绕操作的间隙，不然插拔的时候没有受力点，装拆会非常不便。轴向的安装长度要算上开口销折弯后突出的部分，不能把接头的安装位置设计在紧贴壁板的位置，否则开口销没有足够的折弯空间，装配后销子的突出部分也会和壁板摩擦，长期振动下可能磨损失效。另外，接头内部的通径尺寸要和对接的管路或者杆件的通径保持一致，不能出现通径突然缩小的情况，否则会增加介质输送的阻力，或者导致传动杆件的对接出现台阶，影响扭矩传递的稳定性。

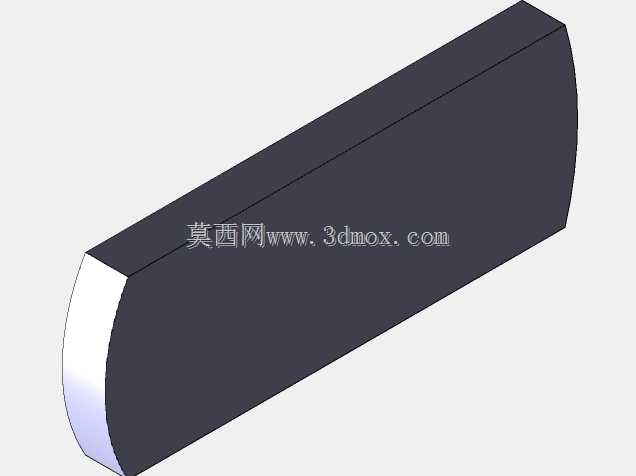

很多初学者在建模这类零件的时候，容易把开口销的安装方向和接头的受力方向搞反，实际上开口销主要承受的是轴向的脱出载荷，不是径向的剪切载荷，所以设计的时候不需要把销子做的过粗，只要能满足轴向限位的强度要求即可，过粗的销子反而会削弱插接轴段的结构强度，让轴段在销孔位置的有效承载截面变小，受径向载荷的时候容易从销孔位置断裂。还有接头两端的插接轴段，端部都做了小角度的倒角，这个细节不能省略，倒角的作用是装配的时候引导轴段顺利插入对接孔，即使轴和孔存在微小的同轴度偏差，也能靠倒角的导向作用完成装配，不会因为轴端的锐边刮伤对接孔的内壁，破坏配合面的精度。

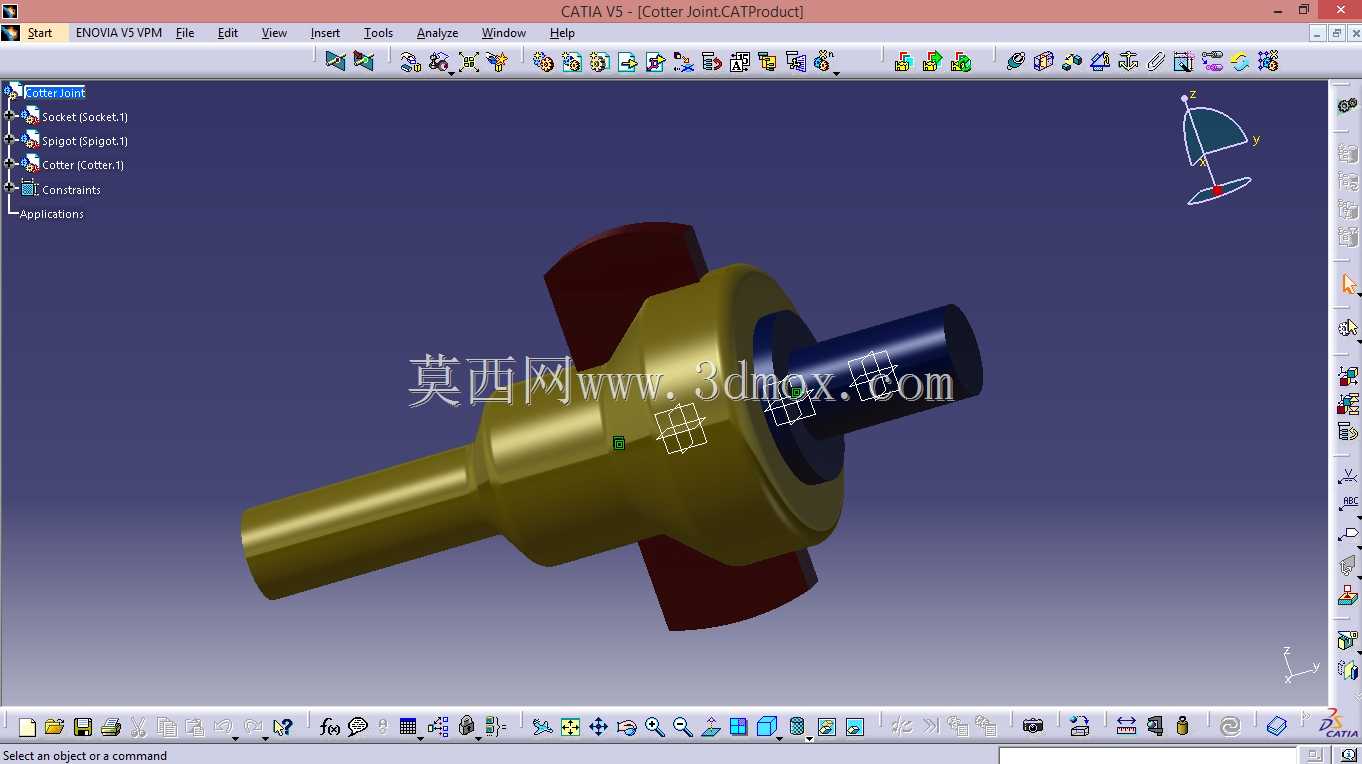

在实际的实训教学场景里，这类简易接头是非常好的建模练习素材，它涵盖了回转体建模、径向孔特征、倒角、防滑结构等多个基础建模特征，同时又能让练习者理解快速连接类零件的设计逻辑，不是单纯的画几何形状，而是要结合实际的装配需求、使用场景去调整每个尺寸的设计。比如中间握持段的长度，不能设计的过短，否则手指抓不住，插拔的时候使不上力，也不能设计的过长，会增加整个接头的轴向尺寸，占用不必要的安装空间，这些尺寸的确定都要结合实际的操作需求，而不是随便给定一个数值。另外，开口销的槽位设计，要保证销子穿入后，折弯的部分能贴紧接头的轴表面，不会突出过多，避免和周边零件产生干涉，这些细节都是实际设计中需要反复考量的点，也是入门设计者容易忽略的地方。
