小型直联式550规格水泵结构设计

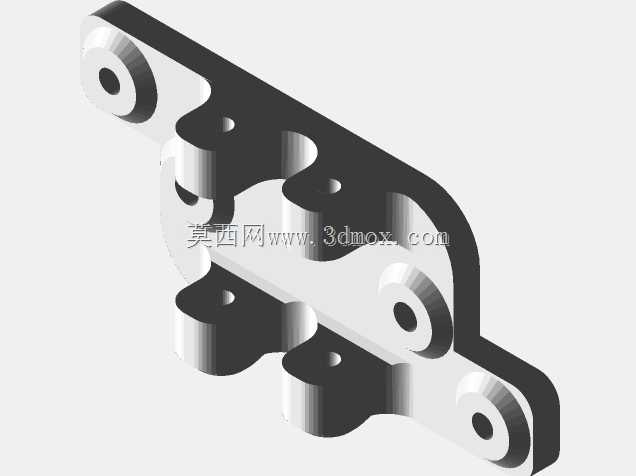

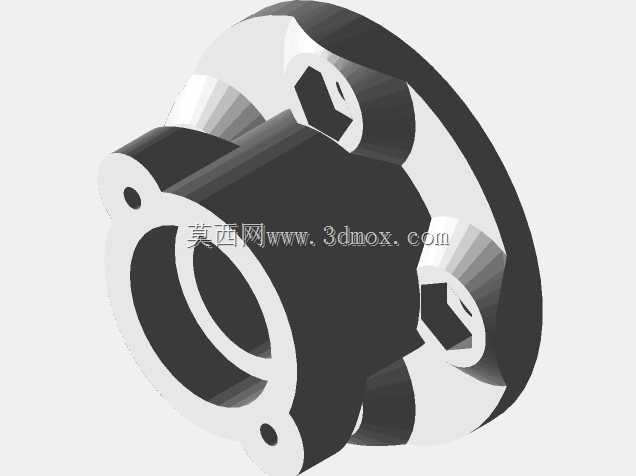

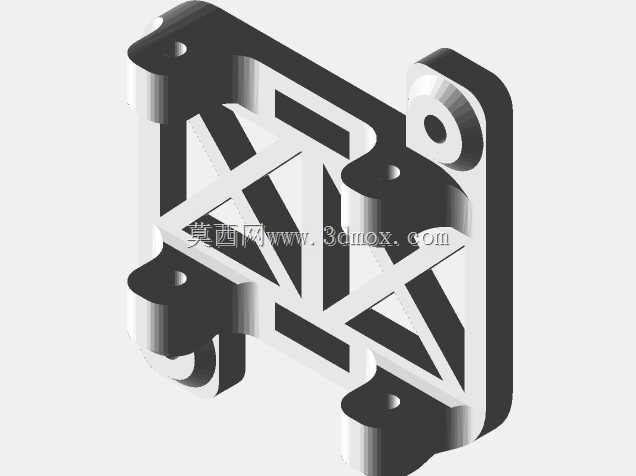

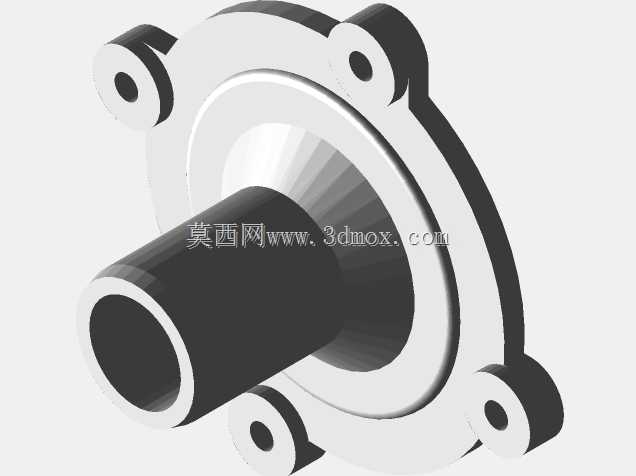

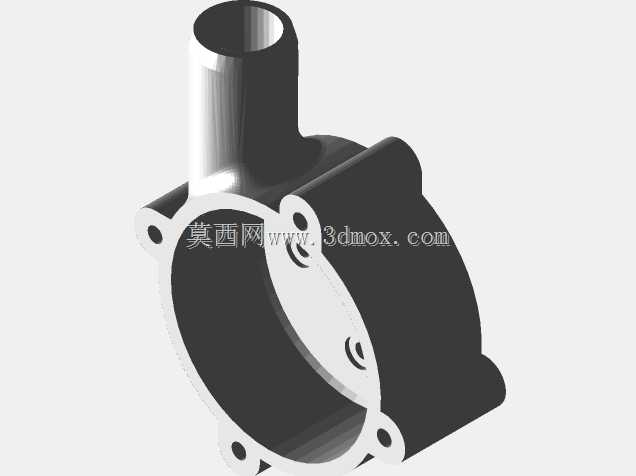

做小型流体输送设备选型的时候，很多场景下不需要大流量高扬程的重型泵组，比如民用给排水增压、小型冷却循环系统、园艺灌溉、小型设备配套供水这类场景，550规格的直联水泵是适配性非常高的选项。这个泵体采用电机与泵腔直联的结构设计，省去了中间联轴器的传动环节，整体轴向尺寸更紧凑，安装时不需要额外预留联轴器调整的操作空间，对于安装位局促的小型设备配套场景来说，能大幅降低安装布局的难度。从结构设计逻辑来看，泵腔部分采用离心式叶轮结构，进水口沿轴向布置，出水口沿切向引出，这种流道设计能在保证额定扬程的前提下，尽可能降低流体在泵腔内的紊流损失，叶轮做了静平衡校验，运行时的径向跳动控制在合理范围内，能减少长时间运行的轴承磨损。泵体与电机的连接法兰做了同轴度定位止口，装配时不需要反复调整同轴度，只要将止口对位拧紧连接螺栓就能保证电机轴与叶轮轴的同轴精度，降低现场装配的技术门槛，也能减少因装配偏差带来的振动、噪音问题。密封结构采用内置式机械密封，相比传统填料密封，泄漏量更低，不需要定期调整填料压盖的压紧力，日常维护工作量更小，密封腔的设计预留了少量的介质回流空间，能对机械密封摩擦副起到润滑和冷却作用，避免干磨导致的密封失效。安装边界方面，泵体底部预留了四个标准化的安装固定孔位，孔位间距适配常规的小型泵组安装支架尺寸，不需要额外做转接板就能直接固定在预制的安装基座上，进出水口采用标准管螺纹接口，能直接对接常规的民用给排水管路，不需要定制特殊转接头。实际应用中，这类泵可以直接串接在家庭供水管路中做增压使用，当市政供水压力不足时，能稳定输出足够的水压保障用水点的流量；也可以配套小型冷水机、激光设备的冷却循环回路，作为循环动力源驱动冷却液在回路中流动带走设备热量；在小型园艺灌溉场景中，也能直接从储水罐中抽水输送到喷淋管路，满足小面积种植区域的灌溉需求。设计过程中，电机部分的散热筋做了优化排布，顺着电机运行时的风叶气流方向布置，能提升散热效率，保证泵组长时间连续运行时电机绕组温度维持在绝缘等级允许的范围内，避免过热烧损。泵壳的壁厚设计兼顾了强度与轻量化要求，在承受额定工作压力的前提下，尽可能减少冗余壁厚，降低整体重量，方便单人搬运安装。叶轮的叶片型线采用圆弧后弯式设计，相比直叶片，这种型线的效率更高，相同功率输入下能获得更高的扬程和流量，同时运行的噪音更低，适合对噪音有要求的民用场景。泵体的过流部件做了光滑处理，减少流体流动的沿程阻力，也能降低杂质在泵腔内沉积的概率，输送轻度含杂的水体时不容易出现堵塞问题。在做配套选型的时候，需要注意安装时的进水口要保证足够的淹没深度，避免吸入空气导致气蚀，同时管路的通径不要小于泵的进出水口通径，否则会增加管路阻力，降低实际输出的流量和扬程。如果用于循环系统，建议在进水口前加装过滤装置，避免大颗粒杂质进入泵腔打坏叶轮或者卡滞机械密封。整体结构没有复杂的特殊零件，所有易损件都是通用标准规格，后期维护更换配件的成本很低，不需要专门定制配件，普通的五金渠道就能采购到对应的密封件、轴承等耗材，对于终端用户来说后期使用成本可控。
