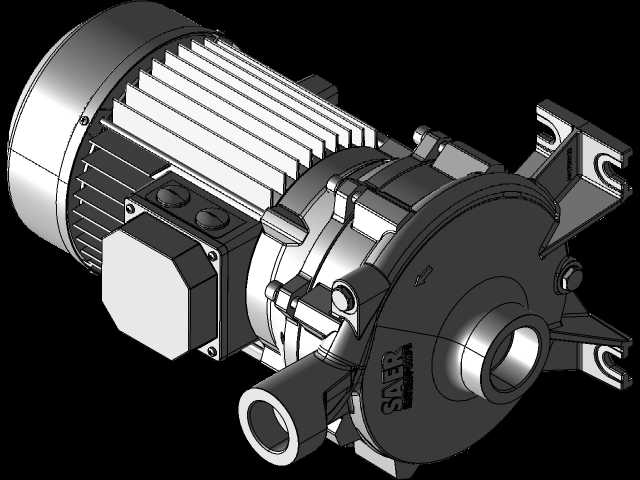

赛尔BP10卧式直联离心泵三维结构模型

这款直联式离心泵的三维结构完整还原了实物的装配关系，从驱动端的电机部分到过流端的泵头部分，所有配合面、安装位都做了精准的结构复刻，能直接用于流体设备选型阶段的布局校核、配套管路的干涉检查，也可作为泵类产品结构设计的参考蓝本。在民用供水、小型工业循环水输送、暖通系统水循环、农田小型灌溉等场景中，这类直联离心泵是应用极广的流体输送设备，相比分体式联轴器传动的泵组，它取消了中间联轴器结构，将电机输出轴直接与泵叶轮同轴连接，整体轴向尺寸更紧凑，安装时不需要额外调整电机与泵轴的同轴度，现场安装调试的工作量大幅降低，也减少了联轴器传动带来的功率损耗与日常维护点。从结构设计逻辑来看，电机部分采用了标准的卧式异步电机外壳结构，外壳的散热筋沿轴向均匀排布，筋条高度与间距匹配电机额定功率下的自然散热需求，接线盒设置在电机侧上方，预留了足够的线缆接线操作空间，不会与周边安装支架、管路产生干涉。泵头部分采用后开式结构设计，泵体的进出水口均为水平径向布置，进水口沿轴向正对叶轮中心，出水口垂直向上？不对，看模型结构是侧出？哦不对，模型里的进出水口，进水口是轴向侧方的接口，出水口是垂直于泵轴的径向接口，这种流道设计能让流体沿轴向进入叶轮后，通过叶轮的离心作用获得动能，再经泵体的蜗壳流道将动能转化为压力能，流道的过渡圆角做了平滑处理，能减少流体在流道内的湍流损失，提升泵的运行效率。安装脚位采用一体化铸造的支脚结构，分别布置在电机机座下方与泵体蜗壳下方，三个安装脚的安装面处于同一水平基准面，每个支脚上都开有长圆形的安装螺栓孔，允许安装时存在小范围的位置偏差，降低基础施工的精度要求。建模时对所有密封位的尺寸都做了精准还原，泵轴与泵体之间的机械密封安装腔、叶轮与泵轴的配合轴段、泵体与泵盖的密封结合面都保留了准确的尺寸边界，不管是做设备的虚拟装配仿真，还是做配套的密封件选型、安装工装设计，都能直接提取对应尺寸作为参考。另外模型上还原了泵体上的转向标识、铭牌安装位、排气堵头位置这些细节结构，在做整机的三维布局时，这些细节能帮助设计人员提前规避操作空间不足的问题，比如日常维护时拧排气堵头、接线盒开盖操作、后期更换机械密封时的拆卸空间，都能在三维环境中提前做校核，避免现场安装后出现操作空间不足的问题。这类直联泵的安装边界需要注意，电机尾部的散热风罩需要预留至少100mm的通风空间，不能紧贴墙面或其他设备，否则会影响电机散热导致温升过高，进出水口的法兰连接位需要预留足够的管路安装操作空间，泵体下方的支脚需要固定在平整的混凝土基础或型钢支架上，避免运行时产生振动噪音。
