撬装集成式供水增压泵组结构设计

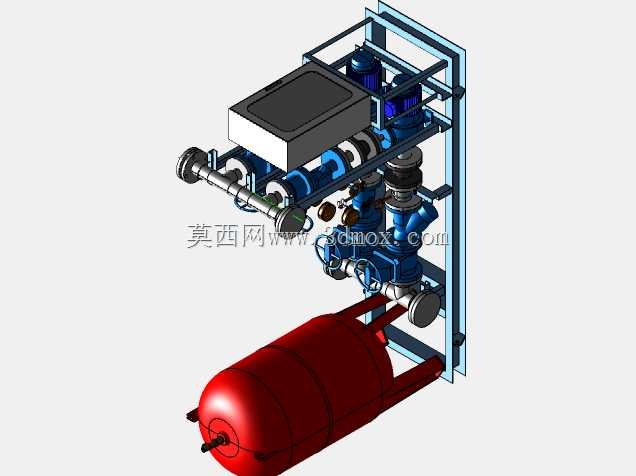

这套集成式泵组的结构设计，核心围绕民用建筑二次供水、工业循环水增压这类需要稳定水压输出的场景展开，区别于零散安装的单泵配置，整套设备将动力单元、稳压单元、控制单元、管路阀组全部集成在统一的立式安装框架上，能大幅缩减现场安装的施工周期，也能避免现场管路拼接带来的密封隐患。从实际使用的角度看，这类泵组常被部署在高层建筑地下设备间、小型工业厂区的供水站、暖通空调循环水系统中，核心作用是弥补市政供水管网的压力不足，或是为闭环循环流体系统提供稳定的循环动力，搭配的卧式红色稳压罐属于隔膜式气压罐，能够在泵组启停阶段缓冲管路水锤冲击，同时储存一定压力的水体，在小流量用水场景下可以让水泵短暂休眠，降低设备频繁启停带来的电机损耗与能耗浪费。

设计层面首先考虑的是安装边界的控制，整套框架采用型钢焊接成型，所有部件的安装位置都经过排布优化：动力泵组采用立式多级泵结构沿框架内侧竖向布置，相比卧式泵能节省近40%的横向占地空间，适配多数老旧设备间狭窄的安装空间；进出水总管沿框架横向延伸，预留的法兰接口统一设置在框架侧方同一平面，现场施工时只需要对接进出水主管道与供电线路即可完成部署，不需要额外调整管路走向。阀组的排布遵循操作可达性原则，每台水泵的进出口都配置了截止阀与止回阀，阀门操作手柄全部朝向框架外侧的操作通道，日常巡检时不需要探身到设备内部就能完成阀门开闭操作，压力表接口预留位置与操作视线齐平，巡检人员站在通道上就能直接读取管路压力数值。

控制箱体布置在框架最顶部的独立安装位，一方面避开了下部管路可能出现的跑滴漏隐患，另一方面箱体的散热面不会被其他部件遮挡，电气元件的运行环境更稳定，控制箱与各台水泵的动力线缆、传感器线缆全部沿框架预设的穿线卡槽排布，线缆不会与高温管路、运动部件产生干涉，也避免了现场布线杂乱带来的维护困扰。稳压罐采用侧挂式安装在框架下部，安装支架做了斜向加强处理，能够承受罐体满水状态下的重量载荷，同时罐体的充气嘴位置预留了足够的操作空间，后期补充气压时不需要拆卸周边部件就能完成操作。

管路设计上做了等阻优化，各台水泵的进出口支管长度、弯头数量基本保持一致，避免单台水泵管路阻力过大导致的流量分配不均问题，总管与支管的连接位置采用圆弧过渡结构，减少流体在管路拐角处的湍流损失，降低泵组长时间运行的能耗。框架底部预留了地脚螺栓安装孔，孔位做了长圆孔设计，现场安装时可以微调设备位置抵消地面预埋螺栓的位置偏差，框架的竖向型材上预留了多组标准安装孔位，后期如果需要扩展水质监测传感器、流量计时，不需要重新焊接支架就能直接加装附件。

从结构可靠性角度看，所有转动部件的安装位置都做了同轴度校验基准预留，水泵与电机的连接位设置了调整垫片安装空间，后期维护更换机械密封或者轴承时，可以通过垫片调整同轴度，降低连接轴的径向跳动。整套设备的重心沿框架竖向中心线分布，满水运行状态下不会出现偏载问题，运输过程中可以直接通过框架底部的吊装孔完成整体吊装，不需要拆分部件，运抵现场后不需要二次组装就能直接就位。日常维护时，框架的开放式结构能让维护人员直接接触到所有易损部件，更换机械密封、阀门密封垫这类常规操作不需要将设备整体拆解，单台水泵故障时可以关闭对应的进出口阀门，将故障泵单独拆出维修，不影响其他泵组的临时运行，大幅降低停机维护对供水系统的影响。
