带护笼立式直爬梯工业安全通道结构

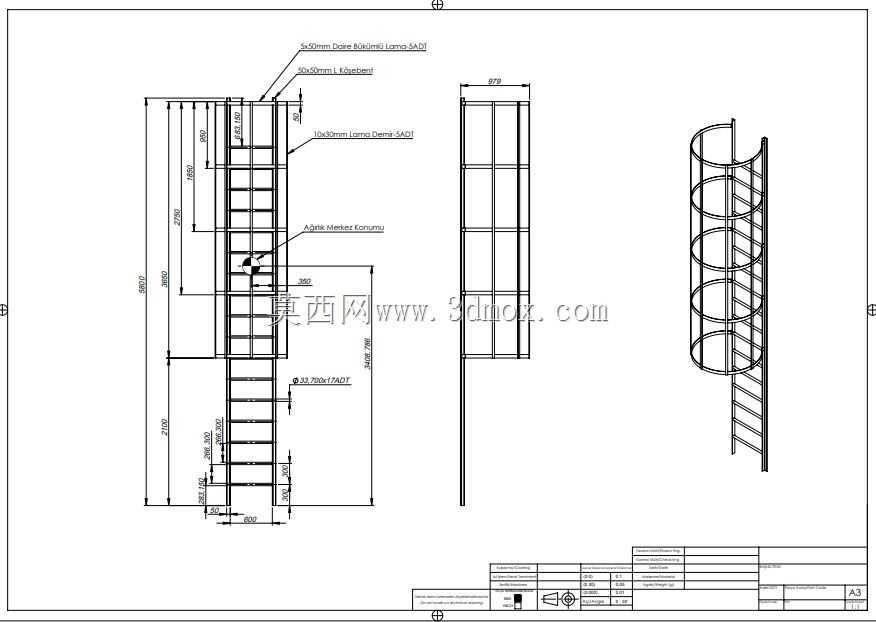

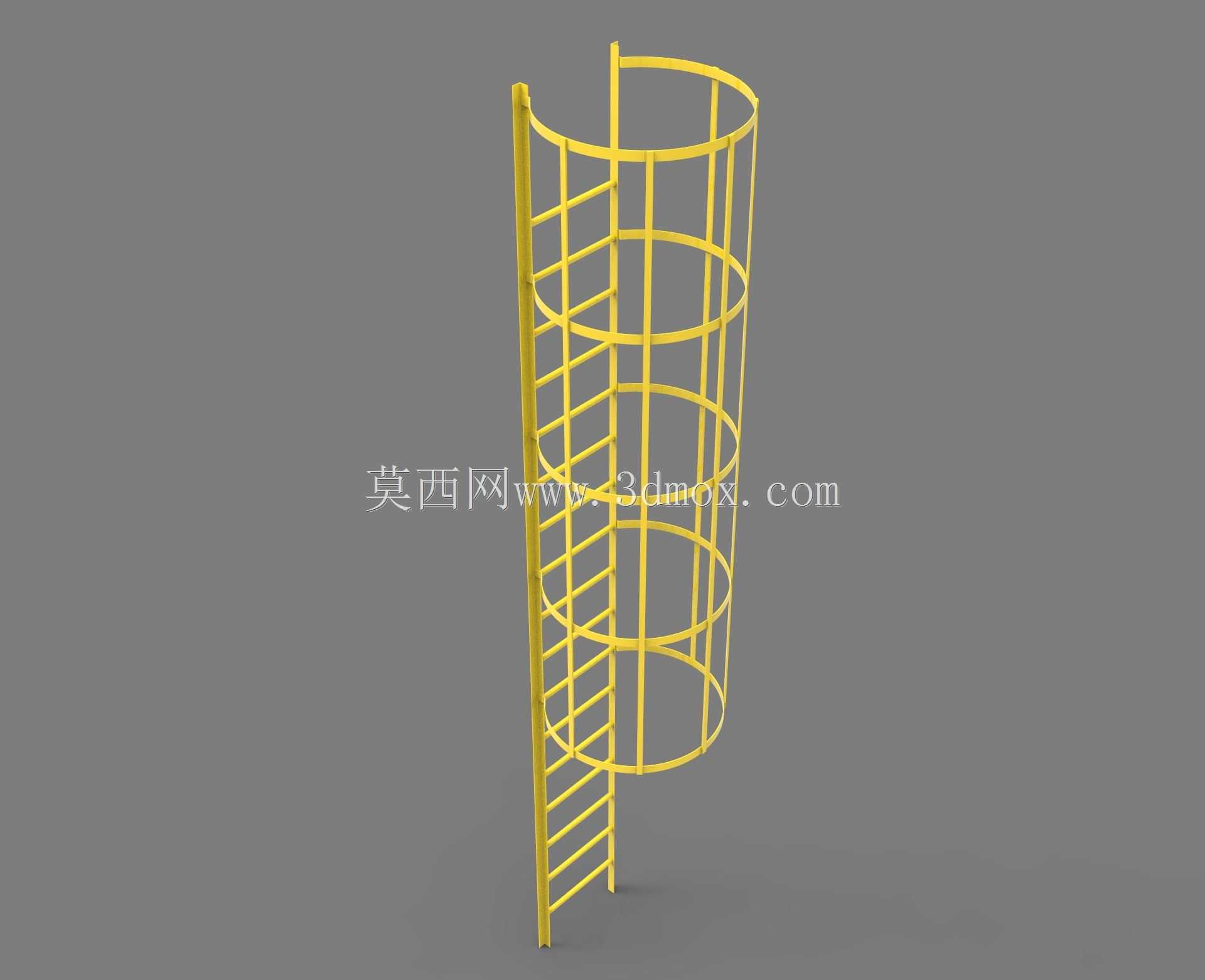

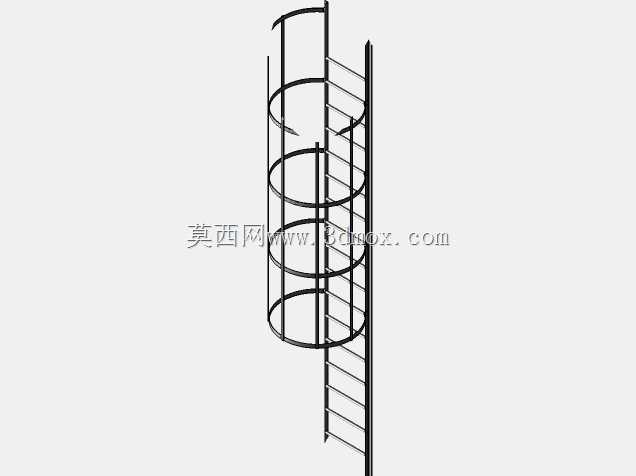

这款带护笼的立式直爬梯，主要应用于石油化工储罐区、高层工业操作平台、厂区高耸设备旁的人员上下通行场景，是现场作业人员抵达高位操作面的核心安全通行构件。从实际工程落地的角度看，这类爬梯的设计首先要匹配安装基面的承载能力，梯身主立柱采用等边角钢拼接成型，踏棍采用圆钢等距焊接固定，踏棍间距严格控制在300mm区间，单根踏棍的中部集中载荷承载能力不低于1.1kN，完全满足作业人员携带随身工具上下的承重需求，避免长期使用后踏棍出现弯曲变形的问题。护笼部分是这款爬梯的核心安全结构，笼体采用环形扁钢与纵向直条焊接组成，环形护圈的内径控制在700mm左右，既不会因为空间过于狭窄阻碍人员攀爬，也不会因为间隙过大失去防坠落的防护作用，纵向护条的间距不大于100mm，能有效防止人员攀爬过程中从梯身侧方滑脱，护笼从距离梯脚2.2m高度处开始向上连续布置，一直延伸到顶部平台踏面以上1.2m位置，给攀爬人员全程的侧向防护。在安装边界的考量上，梯身与附着的设备外壁或平台立柱之间要预留150mm以上的净距，保证人员攀爬时脚面有足够的活动空间，不会出现磕碰鞋面、卡滞脚部的问题；梯身顶部与上层平台的衔接处，设置向外延伸的扶手段，方便人员登顶时抓扶借力，完成从梯身到平台面的动作转换。设计过程中要重点考量梯身的整体抗风载能力，尤其是安装在户外露天储罐区的爬梯，要根据当地常年最大风速核算梯身与附着面的连接点强度，连接抱箍或焊接点的间距不大于1.5m，避免强风天气下梯身出现晃动、连接失效的隐患。踏棍表面做防滑处理，即便在雨天、凝露的工况下，也能保证鞋底与踏棍之间有足够的摩擦力，减少滑倒风险。护笼的所有连接焊缝都要做满焊处理，焊后打磨掉尖锐的焊渣毛刺，避免攀爬过程中刮破作业人员的工作服或划伤皮肤。这类爬梯不同于普通民用梯，它属于永久性固定安装的工业安全设施，不需要频繁移动，因此在设计时不需要考虑折叠、伸缩等便携结构，所有构件都采用刚性焊接连接，整体结构的冗余量要满足20年以上的户外使用需求，表面做防腐镀锌处理，适配化工区域、户外露天的腐蚀环境，减少后期维护的工作量。在实际使用场景中，这类爬梯通常搭配中层休息平台使用，当爬梯总高度超过6m时，每隔4m左右设置一个休息平台，给长距离攀爬的人员提供临时停留休整的空间，降低高空攀爬的体力消耗与坠落风险。梯脚位置要与基础地面做牢固固定，避免梯身底部出现移位，底部第一根踏棍距离地面的高度控制在300mm以内，方便人员从地面顺利迈上爬梯。从建模逻辑上看，这款结构采用参数化建模思路，踏棍、护圈、纵向杆件都采用阵列特征生成，方便后续根据不同的安装高度、设备直径快速调整参数，适配不同规格的储罐与高层平台安装需求，所有杆件的交接处都做了焊缝间隙的预留，完全匹配实际加工的工艺要求，不会出现建模时构件干涉、实际生产无法焊接的问题。
