205L工业润滑油存储油桶三维结构设计

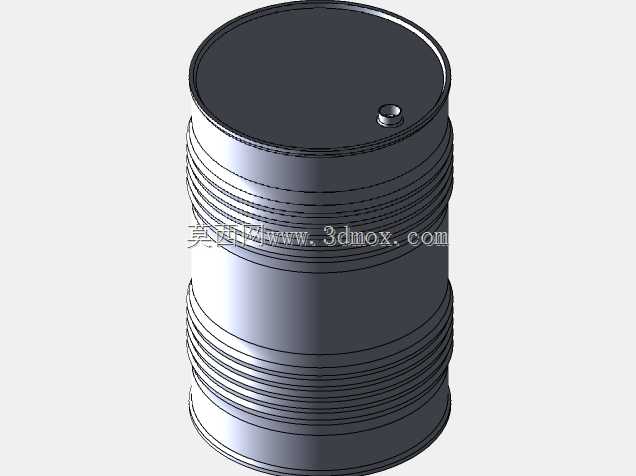

在工业流体存储与转运场景中，205L标准油桶是应用覆盖度极高的通用储运容器，从机械加工车间的润滑油中转、化工生产环节的原料暂存，到物流仓储体系的油料配送，这类容器的结构合理性直接影响储运过程的安全性与操作便捷性。本次建模还原的钢制油桶，完全遵循工业常用205L油桶的实际结构参数，整体为立式圆柱形结构，桶身采用多道环形滚压加强筋设计，这一结构并非装饰性造型，而是为了在薄壁钢板的基础上大幅提升桶身径向抗挤压能力——在实际仓储堆垛场景中，满装状态的油桶往往需要多层堆叠，环形加强筋可以均匀分散上层载荷，避免桶身受压凹陷变形，同时在转运过程中，叉车臂的意外磕碰、搬运时的碰撞冲击也能通过加强筋的形变吸收部分能量，降低桶身破损漏液的风险。

桶顶结构设计包含密封注油口与边缘卷边结构，注油口采用带密封垫圈的旋盖结构，建模时还原了盖体与桶口的螺纹配合间隙，以及盖顶的防滑冲压纹路，实际使用中操作人员无需额外工具即可徒手完成封盖与开启操作，密封垫圈的压缩量设计控制在合理区间，既保证横置状态下不会出现渗漏，也不会因为旋紧力矩过大导致垫圈过度挤压老化失效。桶身边缘的卷边结构采用三重卷边工艺的结构还原，桶身钢板与桶顶、桶底的钢板通过卷边咬合形成密封结构，这一位置是油桶防渗漏的核心薄弱点，建模时严格按照实际卷边的叠层结构绘制，没有做简化的直角过渡处理，能够为后续的有限元受力分析、密封性能仿真提供准确的模型基础。

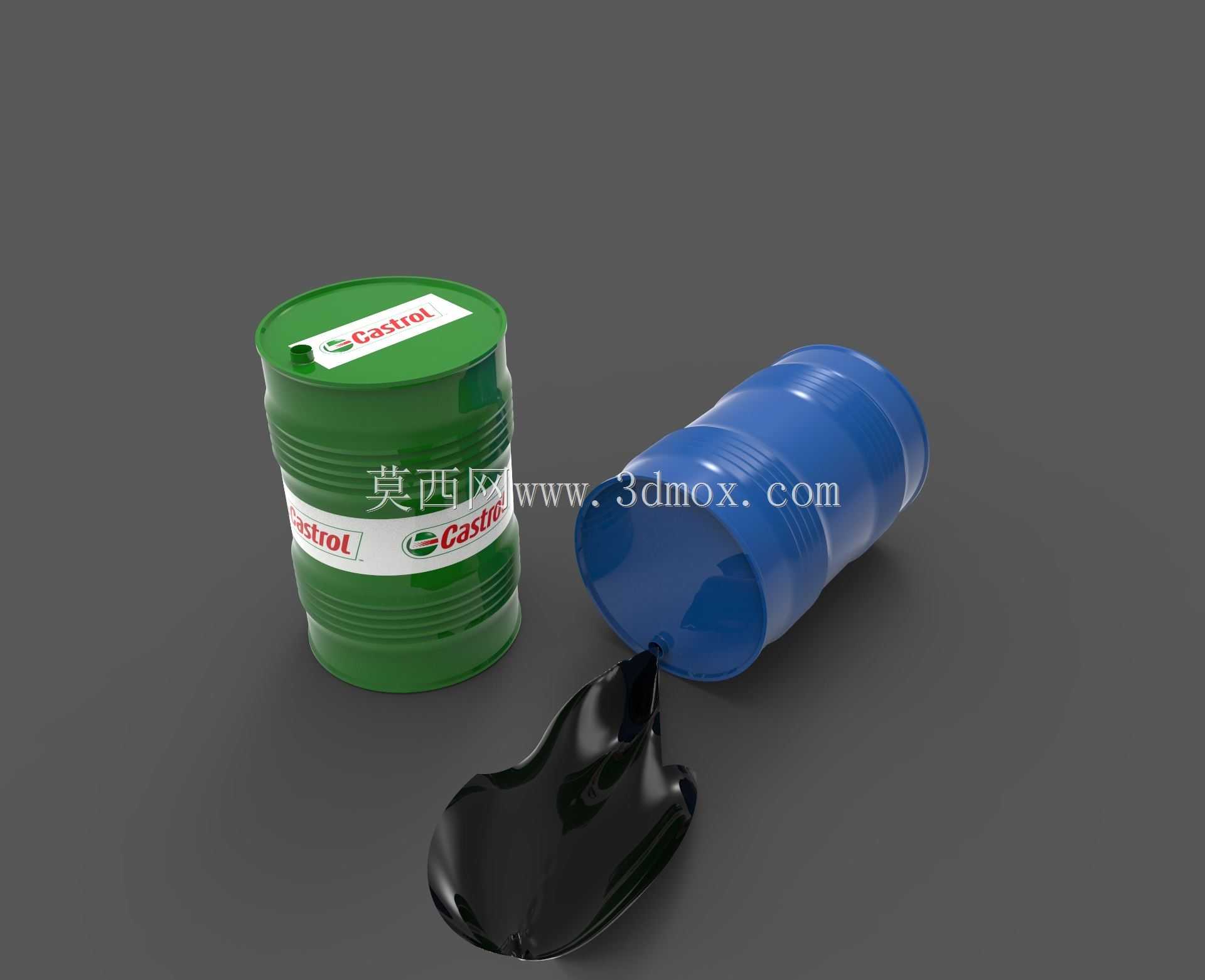

从实际使用场景出发，油桶的倾倒状态也是结构设计需要考量的重点，模型中还原了油桶横置倾倒时的姿态，桶身的环形加强筋在横置时可以充当滚动导轨的作用，操作人员短距离移动满装油桶时，无需借助搬运设备，只需将油桶倾斜至横置状态，通过推动桶身沿加强筋的环形轨迹滚动即可完成移位，这一设计细节大幅降低了短距离转运的劳动强度。桶身的外壁涂装与标识区域也做了结构还原，标识区域预留的平整带位于两道加强筋之间，避免滚压加强筋的凹凸结构破坏标识印刷的平整度，实际生产中这一区域用于印刷油品类型、标号、安全警示、生产批次等信息，平整的表面可以保证标识清晰不易磨损。

尺寸边界方面，该油桶的公称容量为205L，实际满装容积预留了约5%的膨胀空间，避免环境温度升高时内部油料膨胀导致桶体内压过大出现鼓胀，桶身总高、外径尺寸完全匹配通用油桶的装卸标准，能够适配现有通用的油桶搬运车、油桶夹具、堆垛货架的安装尺寸，无需定制专属的储运工装。桶底结构采用向内凹陷的碟形设计，一方面提升桶底的承重能力，避免满装放置时桶底直接与地面接触造成磨损，另一方面凹陷结构可以让桶身放置时形成稳定的支撑环，即使地面存在轻微不平整，也能保证油桶直立放置时不会出现倾斜倾倒的问题。

在建模过程中，所有的圆角过渡、壁厚参数都按照实际钢制油桶的生产工艺设置，桶身钢板壁厚、卷边处的钢板叠层厚度都符合行业通用的生产标准，没有为了建模简化而省略工艺圆角，避免后续做生产工艺仿真、碰撞仿真时出现应力集中的计算误差。对于需要做油料灌装生产线仿真、仓储物流仿真、车间油料管理系统可视化的设计人员来说，该模型可以直接导入仿真场景使用，无需额外做结构修正；对于包装容器设计从业者，该模型的结构细节也可以作为钢制储运容器设计的参考，理解薄壁容器加强结构、密封结构、卷边工艺的实际设计逻辑，避免设计出的容器存在结构强度不足、密封性能差、无法适配现有储运工装的问题。
