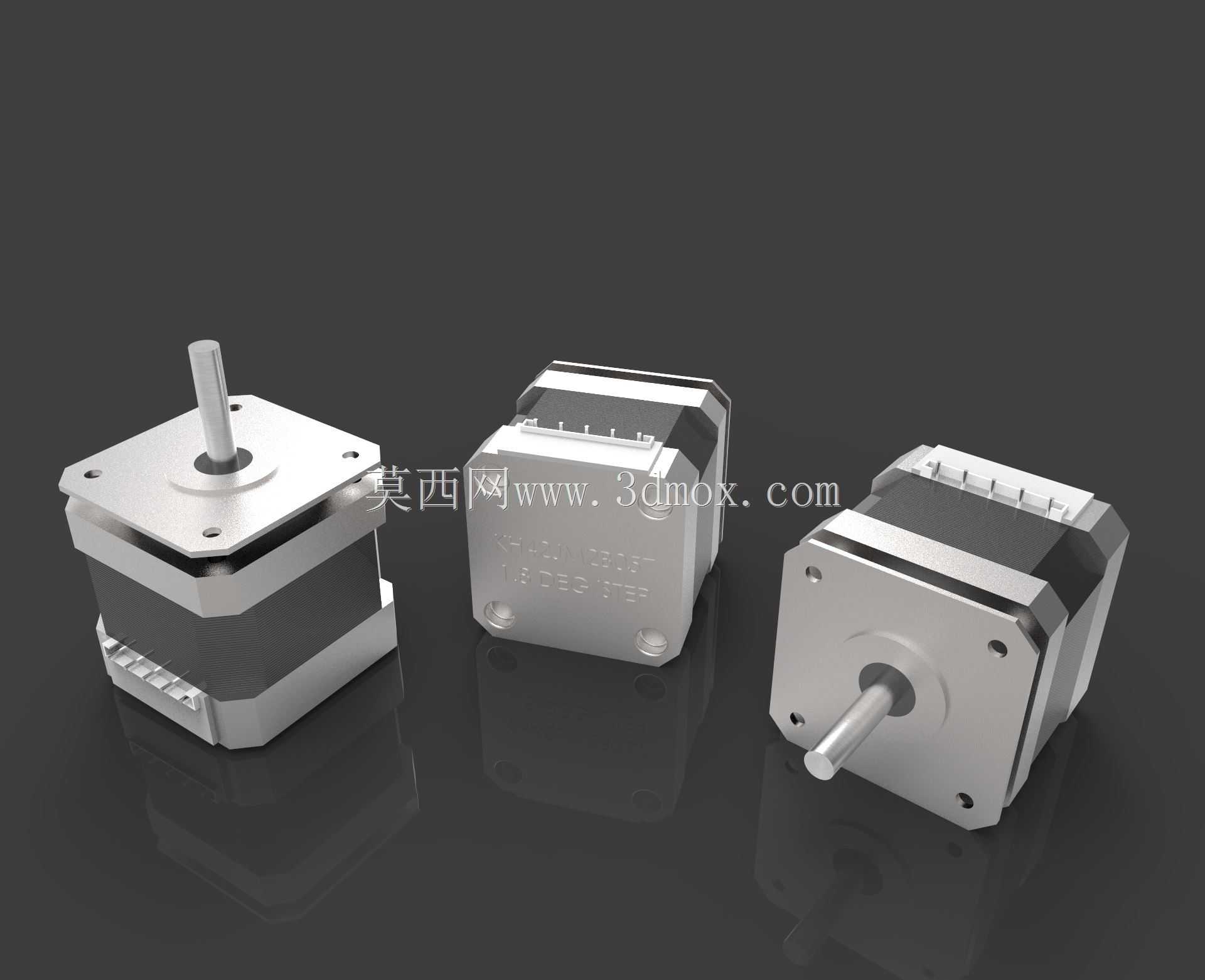

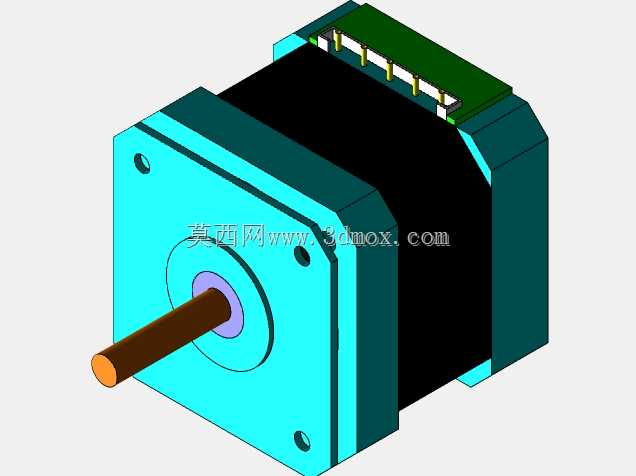

法兰式KH42JM2B057步进电机三维结构

做桌面级FDM3D打印机结构设计快八年，经手的运动轴选型方案不下二十套，Nema17规格的42系列步进电机几乎是每台桌面设备的标配，这次做的KH42JM2B057法兰式步进电机结构，完全是照着量产装机的实测尺寸逆向建模的，没有做任何参数美化，所有安装边界、凸台尺寸、出线位置都和市售量产件完全一致，拿来直接就能装进装配体做干涉检查，不用再反复核对实物样件改尺寸。

先从实际装机的场景说，这类法兰式42步进电机，除了桌面3D打印机的X/Y/Z轴和挤出机驱动，小型桌面雕刻机的运动轴、点胶机的位移平台、自动送料机构的动力输入、小型传送带的驱动端都能通用，核心原因就是它的安装法兰是标准Nema17尺寸，安装孔位的孔距是行业通用的31mm，四个M3安装孔的位置公差控制在0.05mm以内，不管是装铝型材的安装座，还是3D打印的PLA/ABS固定支架，都能直接对位，不用额外扩孔或者调整位置。

很多刚入行的结构设计师做选型的时候，容易只看电机的扭矩参数，忽略外形的安装边界，这个模型特意把容易出干涉的几个位置都做了精准还原：首先是电机尾部的出线端，接插件的突出长度是12mm，接插件宽度是15mm，设计安装座的时候如果尾部留的空间小于15mm，就会压到线束，长期运行容易磨破线皮造成短路；然后是输出轴的尺寸，轴径是5mm，轴的有效伸出长度是24mm，轴端做了D型切边，切边深度1mm，不管是装同步轮、联轴器还是挤出机的送料齿轮，都能靠顶丝牢牢锁死，不会出现打滑丢步的问题，建模的时候特意把D型切边的位置做了精准还原，装配同步轮的时候能直接看到对位标记，不用反复调整角度。

再说到设计思路，这个电机的三维结构没有做简化处理，定子外壳的散热筋、端盖的固定螺丝沉孔、法兰面的定位凸台都完整做出来了，很多网上下载的免费模型会把端盖的沉孔做成通孔，实际装配的时候螺丝头会凸出来，和安装座的平面产生间隙，导致电机安装歪掉，运行的时候同步带跑偏，这个模型里的沉孔深度是2.5mm，刚好适配M3*6的内六角螺丝，锁完之后螺丝头完全沉在孔里，法兰面和安装座能完全贴合，保证电机轴和运动方向的垂直度。还有电机机身的长度，这款是40mm机身的标准款，机身外径是42mm，设计运动轴的防护罩的时候，只要预留43mm的内径空间，就不会和电机外壳产生摩擦，很多新手做设计的时候会把防护罩内径刚好做成42mm，加工出来之后因为公差问题，电机转起来就会蹭到防护罩，产生异响甚至卡滞。

从功能特性来说，这款两相四线的步进电机，步距角是1.8度，整步状态下一圈是200个脉冲，搭配16细分的驱动器，能实现0.1125度的最小步进角度，完全满足桌面级3D打印机0.01mm的定位精度要求，建模的时候虽然没有做内部的绕组和转子结构，但是把机身的壁厚、端盖的配合止口都做了和实物一致的尺寸，做整机的重量核算的时候，能直接读取模型的质量属性，算出来的重量和实物差不到10g，做设备的整机重心校核的时候完全能用。还有一个容易被忽略的细节，电机前端盖的轴承位置，模型里做了和实物一致的轴承室凸台，设计密封端盖或者防尘盖的时候，能直接贴合这个凸台做结构，不用再去翻厂家的样册查尺寸，省了很多找资料的时间。

实际做设备装配的时候，很多人会遇到电机轴和联轴器不同心的问题，除了安装座的加工精度问题，很多时候是因为模型里的电机轴和法兰面的垂直度没做对，这个模型在建模的时候特意把电机轴和法兰安装面的垂直度公差约束到了0.02mm以内，和实物的出厂精度一致，用这个模型做装配模拟，能提前发现安装座的设计缺陷，避免加工出来的零件装上去之后出现电机轴憋劲、运行发热严重、丢步的问题。还有电机的出线方向，模型里的接插件是朝向机身侧面的，和绝大多数市售42步进电机的出线方向一致，设计走线槽的时候，能直接顺着接插件的位置规划走线路径，不会出现线束长度不够或者折弯半径太小的问题。

另外，这款法兰式电机的安装法兰是和前端盖一体加工的，不是后装的法兰片，所以安装的时候的刚性更好，频繁正反转的时候不会出现法兰松动的问题，模型里也还原了一体法兰的结构特征，没有做成分体式的错误结构，做有限元分析的时候，能直接赋予铝合金的材料属性，模拟高速往复运动时候的法兰形变，校核安装结构的刚性。很多做小型自动化设备的设计师，平时攒模型的时候总找不到精度够的标准件模型，这个模型不管是做装配干涉检查、运动仿真、还是出工程图的外购件明细表，都能直接用，不用再花时间自己对着实物测绘，能省不少建模的时间，把精力放在核心的运动结构设计上。
