Nema17规格42型步进电机结构设计

在桌面级3D打印设备的运动轴驱动、小型数控雕刻机的进给传动、实验室自动化液体处理平台的位移模组、桌面型点胶机的工位切换机构这类对安装空间、定位精度有明确要求的轻载自动化场景里，Nema17规格的步进电机是应用占比极高的执行元件。这类电机的安装法兰遵循统一的行业尺寸规范，法兰边安装孔中心距为42mm，也就是行业内常说的42系列步进电机，适配绝大多数现成的标准安装支架、同步轮、联轴器配件，选型替换时不需要额外做安装位的定制修改，能大幅缩短非标设备的设计装配周期。

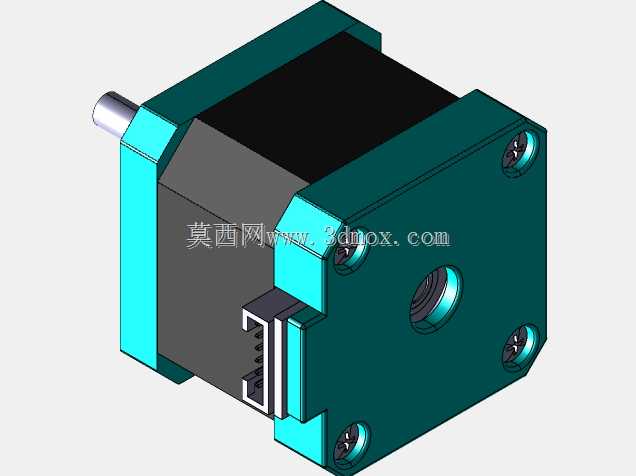

从结构设计逻辑来看，这款电机的定子与转子采用分段式叠压硅钢片结构，绕组排布经过优化，在同等机身长度下能输出更平稳的低速扭矩，不会出现明显的低频共振区间，适配多数开环控制场景的使用需求。电机前端的输出轴采用标准D型切边设计，与配套的联轴器、同步带轮装配时不需要额外做防转结构加工，拧紧锁紧螺丝即可实现可靠的扭矩传递，避免长期正反转切换时出现轴与连接件的打滑问题。机身外壳采用拉制铝型材工艺，表面做阳极氧化处理，既可以保证定子装配的同轴度公差，也能在设备运行时通过铝壳快速散出绕组产生的热量，避免长时间连续运行时出现扭矩衰减。后端的出线端采用集成式接插件设计，替代传统的散线出线方式，设备布线时可以直接插拔对应的线束，不需要现场焊接接线，装配维护效率更高，同时接插件的锁扣结构能避免设备运行振动导致的接线松脱问题。

从安装边界尺寸来看，这款电机的法兰端定位凸台有标准的直径与突出长度公差，装配时可以直接卡入对应安装板的定位孔内，保证电机输出轴与传动机构的同轴度，减少因为安装不同心带来的轴承磨损、传动噪音问题。四个安装孔采用通孔设计，可以从电机前端或者后端穿入固定螺丝，适配不同安装空间的布局需求，不管是贴装在铝型材模组的端面，还是固定在设备钣金安装立板上都能灵活适配。电机的机身长度控制在紧凑范围内，不会在Z轴这类垂直安装的场景里占用过多的行程空间，能在有限的设备外形尺寸下留出更多的有效运动行程。

在实际功能特性上，这款电机的步距角为常规的1.8度，整步状态下一圈200个脉冲，搭配常规的步进驱动器可以实现整步、半步、细分驱动，最高细分状态下能实现微米级的单步位移，完全满足小型自动化设备的定位精度要求。电机的输出扭矩特性适配轻载高速的运动场景，在300rpm以内的转速区间能保持稳定的扭矩输出，刚好匹配桌面级设备常用的运动速度范围，不会出现高速下扭矩骤降导致的失步问题。电机两端的轴承采用深沟球轴承结构，能承受一定的径向负载，在同步带传动的场景下可以抵消皮带张紧带来的径向力，延长电机的使用寿命，不需要额外添加支撑轴承座来分担径向负载，简化整体传动结构的设计。

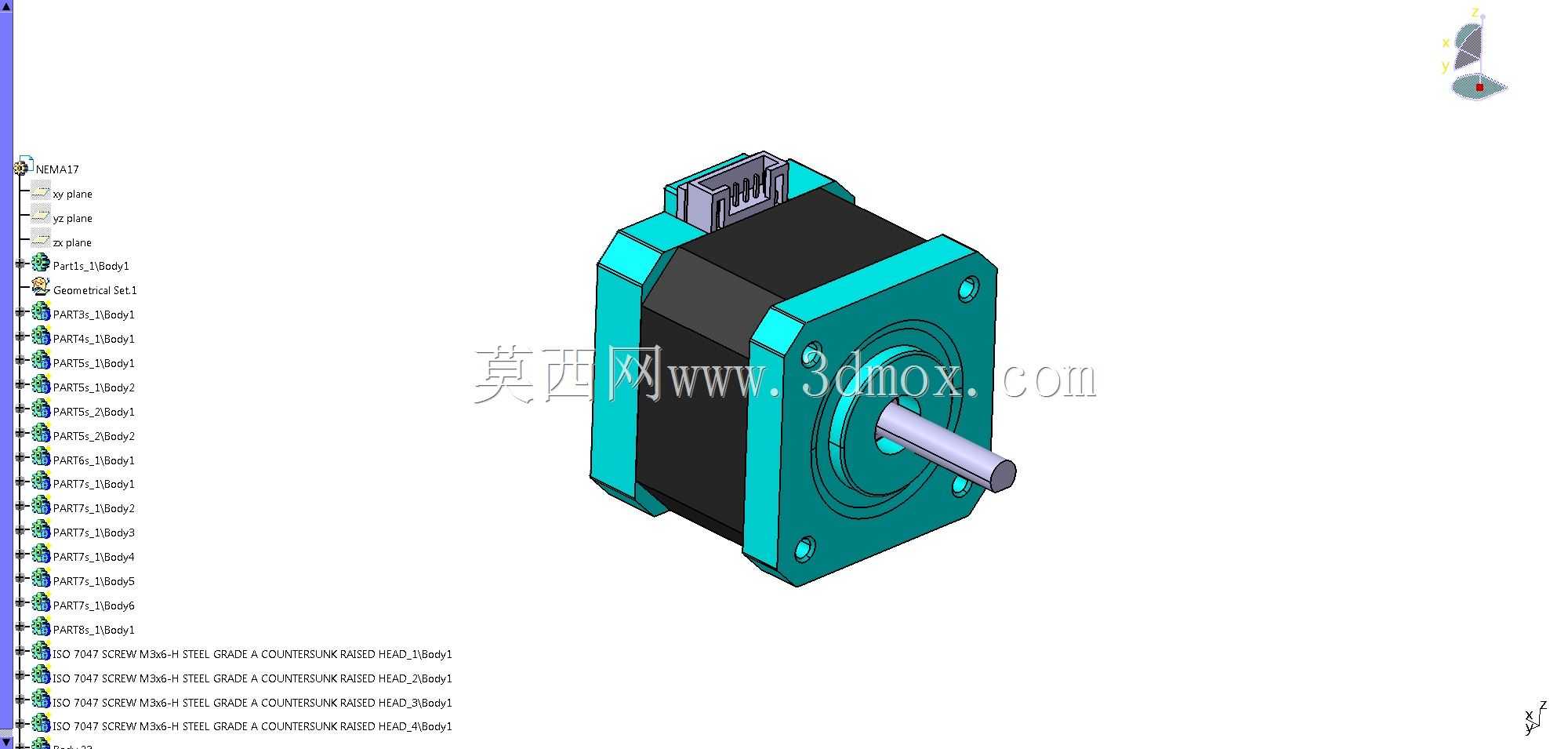

做设备结构设计时，选用这款电机只需要预留出对应的安装空间、接线空间，以及输出轴端的传动件安装空间即可，不需要额外定制特殊的连接结构，所有配套的传动配件都有标准件可选，能有效降低设备的物料成本与装配调试难度。在做三维装配校核时，这个模型的所有安装尺寸、外形轮廓都和实物保持一致，可以直接导入设备总装图里做干涉检查，提前排查安装位与周边结构件、线束的空间冲突问题，减少实物装配时的改模次数。
