11kW交流电机配套冷却风叶结构

在工业驱动场景中，电机作为动力输出核心部件，长时间额定负载运行时，定子绕组、铁芯及轴承部位会持续产生焦耳热与摩擦热，若热量无法及时散出，会直接导致绕组绝缘层加速老化、轴承润滑脂碳化失效，轻则缩短电机整机使用寿命，重则触发过热保护停机，甚至引发绕组烧毁的生产事故，因此可靠的冷却散热结构是电机稳定运行的核心保障之一。这款适配11kW功率等级交流电机的冷却风叶，是电机自扇冷式散热系统的核心执行部件，主要配套封闭式异步交流电机使用，安装位置位于电机非输出轴端的风罩内部，随电机转子同步旋转，通过定向导流产生持续气流，冲刷电机外壳的散热筋结构，将壳体表面蓄积的热量快速带走，维持电机各部位工作温度处于绝缘等级允许的温升范围内。

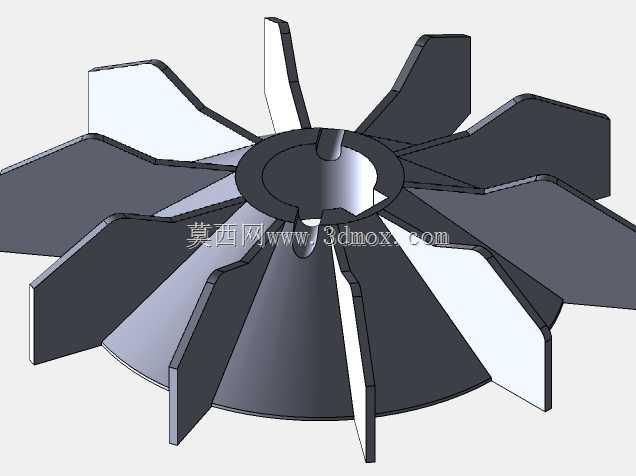

从结构设计逻辑来看，这款风叶采用径向直叶加后倾导流的复合叶片构型，区别于普通民用轴流风扇的大扭角叶片设计，电机冷却风叶需要兼顾正反转工况下的散热效率一致性——部分工业场景中电机需要通过换相实现反向旋转，若采用大扭角定向叶片，反转时气流效率会骤降40%以上，无法满足散热需求。这款风叶的叶片根部做了加厚圆弧过渡处理，因为风叶随转子高速旋转时，叶片根部承受的离心拉应力最大，普通直角过渡结构在长期启停交变应力、高速旋转离心力作用下，很容易出现应力集中导致的叶片断裂故障，圆弧过渡结构可以将根部应力分散30%以上，大幅提升风叶的抗疲劳寿命。叶片数量经过匹配计算，既避免叶片过少导致的气流脉动大、散热均匀性差问题，也不会因为叶片过密增加风阻损耗、额外占用电机输出功率。

安装适配边界上，这款风叶的中心安装孔采用D型扁位结构，与电机轴端的扁位直接配合，区别于普通圆孔加顶丝的固定方式，D型孔配合可以传递更大的扭矩，避免电机启停瞬间的冲击载荷导致风叶与轴之间出现相对滑动，长期运行也不会出现松脱移位的问题。中心轮毂的轴向长度经过匹配设计，安装后轮毂端面与电机轴承端盖之间预留有合理的安全间隙，既不会因为间隙过小导致运行中摩擦端盖，也不会因为间隙过大导致风叶轴向窜量超标、运行抖动。风叶的整体外径尺寸严格匹配对应11kW电机的风罩内径，叶片外缘与风罩内壁之间的径向间隙控制在合理范围：间隙过大会导致气流回流、散热效率下降，间隙过小则容易因为风叶注塑成型的形位公差、电机轴的径向跳动，导致运行中叶片刮蹭风罩产生异音甚至损坏。

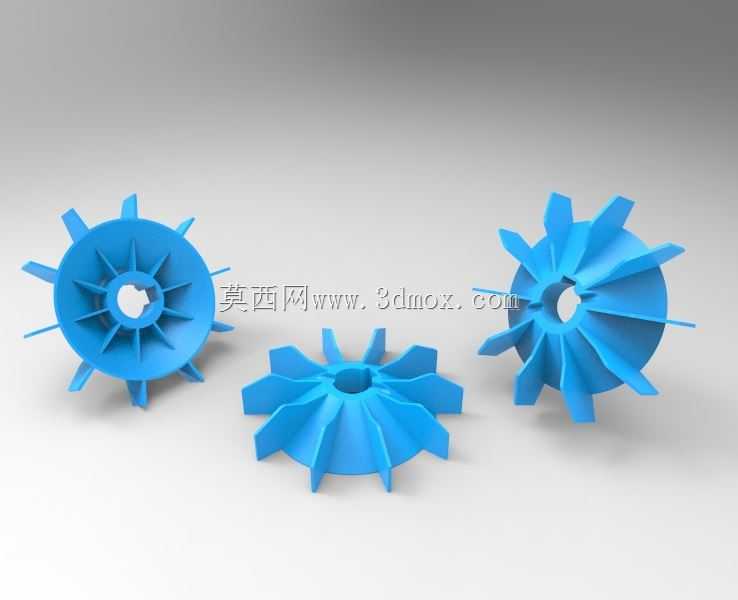

实际应用中，这类风叶多采用增强尼龙材质注塑成型，材质本身具备足够的机械强度与耐温性能，能够适应电机端盖部位长期的高温工作环境，不会因为长期受热出现材质脆化变形，同时注塑成型的生产方式一致性好、重量轻，相比传统金属冲压风叶，转动惯量更小，电机启停时的冲击载荷更低，运行噪音也更小。风叶旋转时产生的气流沿轴向吹向电机壳体，顺着壳体表面的轴向散热筋形成稳定的层流风道，避免气流在散热筋之间形成紊流区，保证整个机壳长度方向上的散热均匀性，不会出现局部过热的问题。在进行三维建模时，需要重点校核叶片的动平衡余量，因为风叶随转子做高速旋转，若质心与旋转轴存在偏心，会导致电机运行时产生额外的振动，传导至轴承部位会加速轴承磨损，因此建模时需要保证每个叶片的型面、厚度、重量分布完全一致，轮毂部分的同轴度公差控制在合理范围内，满足成品动平衡校正的精度要求。对于设备运维与结构设计人员来说，这类冷却风叶的选型匹配不能只看功率参数，还要核对中心安装孔的轴径尺寸、扁位方向、风叶整体外径、轴向安装高度等边界尺寸，避免出现安装干涉或者散热能力不匹配的问题，尤其是在对老旧电机进行配件更换时，需要保证风叶的旋向、尺寸与原设计完全一致，才能确保散热效率达到原机设计要求，保障电机长期稳定运行。
