商用大型马加尔烤肉设备结构设计

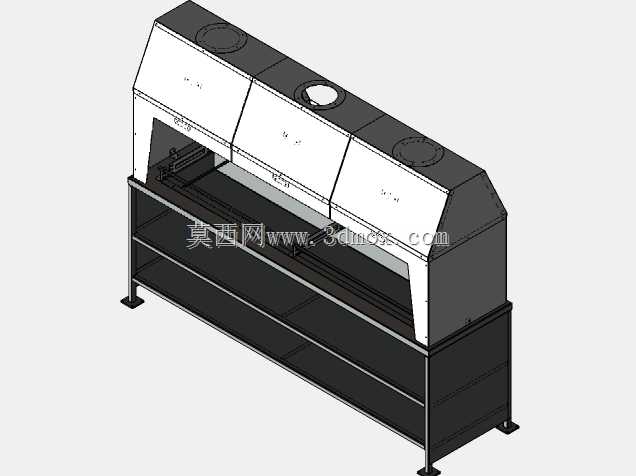

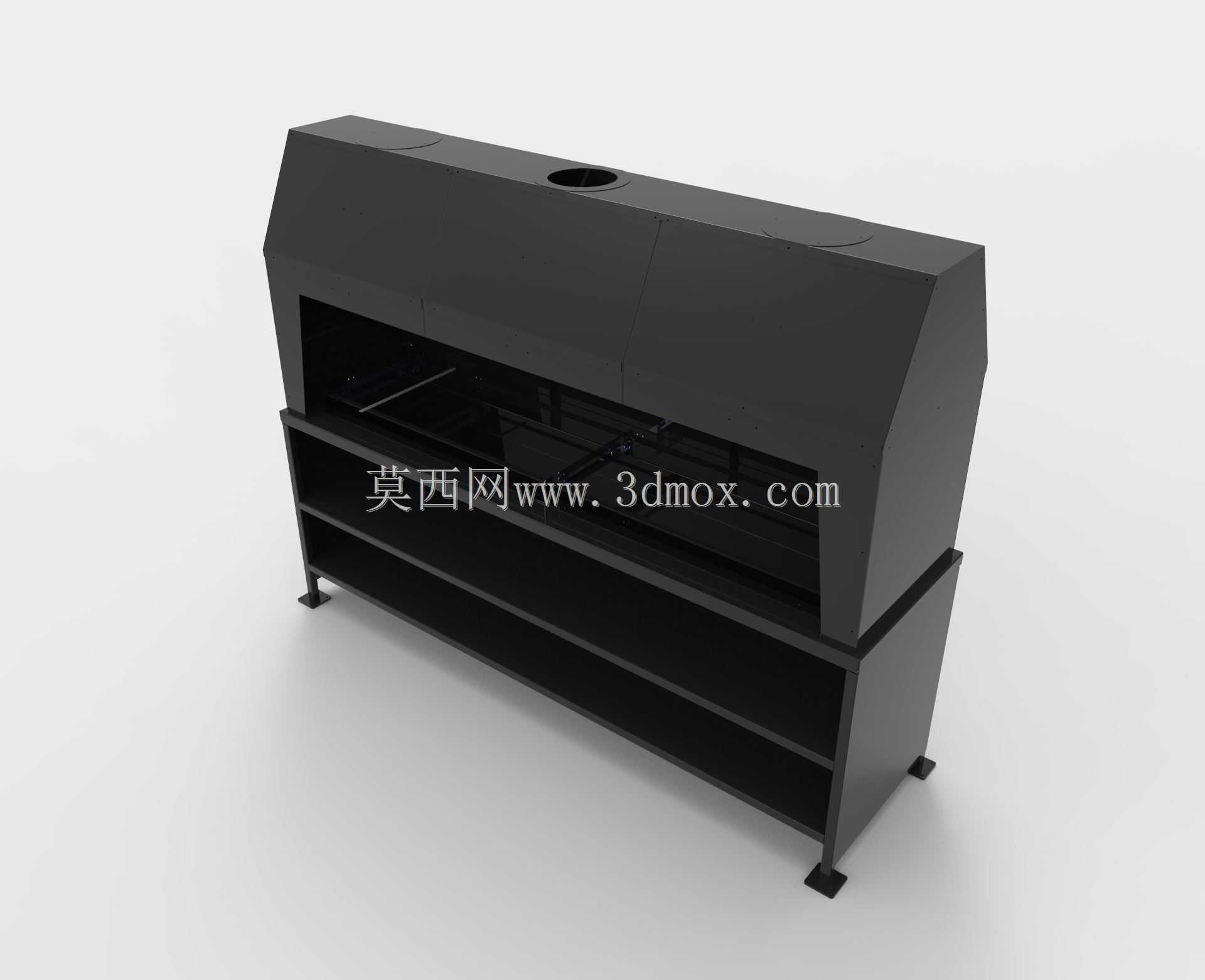

　　这款烤肉设备的三维结构设计，首先锚定的是大型家庭聚餐、中小型商用餐饮门店、中央厨房配餐点这类高频烧烤作业场景，区别于家用小型便携烤炉，它的结构设计从一开始就围绕长时间持续作业、多人份同步烤制、油烟集中收集这几个核心实际需求展开。从整体结构布局来看，设备采用上下分层的模块化设计思路，上部为带斜顶集烟罩的烤制腔体，斜顶结构并非单纯的造型设计，而是考虑到油烟升腾后的导流路径，顶部预留的圆形排烟接口可以直接对接商用排烟管道或者外接油烟净化设备，避免烤制过程中油烟四散，这一点在室内商用厨房场景中尤为关键，能够直接适配现有餐饮场所的排烟系统安装要求，不需要额外做大幅的管路改造。中部的烤制作业区做了开放式的前置开口，

　　操作人员可以从正面完成食材摆放、翻面、取放的全流程操作，腔体内部预留了烤架安装位，可以根据烤制食材的类型更换不同网孔规格的烤网，不管是大块的整肉排、串类食材还是小块的配菜，都能找到适配的承载结构。下部设置了两层开放式置物搁板，这部分结构的设计初衷是解决烧烤作业过程中的工具、待烤制食材、盛具的就近存放问题，不需要操作人员频繁往返操作台取放物品，能够有效提升连续作业的效率，搁板采用和主体一致的钣金折弯结构，边缘做了折边加强处理，承重能力能够满足日常放置食材、工具的载荷要求，不会出现长时间承重变形的问题。设备底部设置了四个可调式支撑脚，这部分结构考虑到了安装地面的平整度问题，不管是商用厨房的防滑地砖地面，还是户外庭院的硬化地面，

　　都可以通过调整支撑脚的高度来保证设备整体处于水平状态，避免烤制过程中油脂向一侧淤积，同时支撑脚的垫高设计也让设备底部和地面之间留出了足够的清洁空间，方便日常作业完成后清理地面掉落的残渣。从尺寸边界来看，设备整体长宽高控制在880mm、290mm、252mm的参数范围内，这个尺寸设计兼顾了作业容量和空间占用率，既不会因为体积过大占用过多的厨房操作空间，也能保证单次烤制的食材量能够满足10-15人同时用餐的需求，安装时只需要预留出设备本体尺寸加上前后各300mm的操作空间、顶部对接排烟管的150mm垂直空间即可完成布置，不需要额外预留过多的冗余安装位置。在结构细节处理上，整个设备的外露钣金边缘都做了折弯收边处理，没有裸露的锐边，

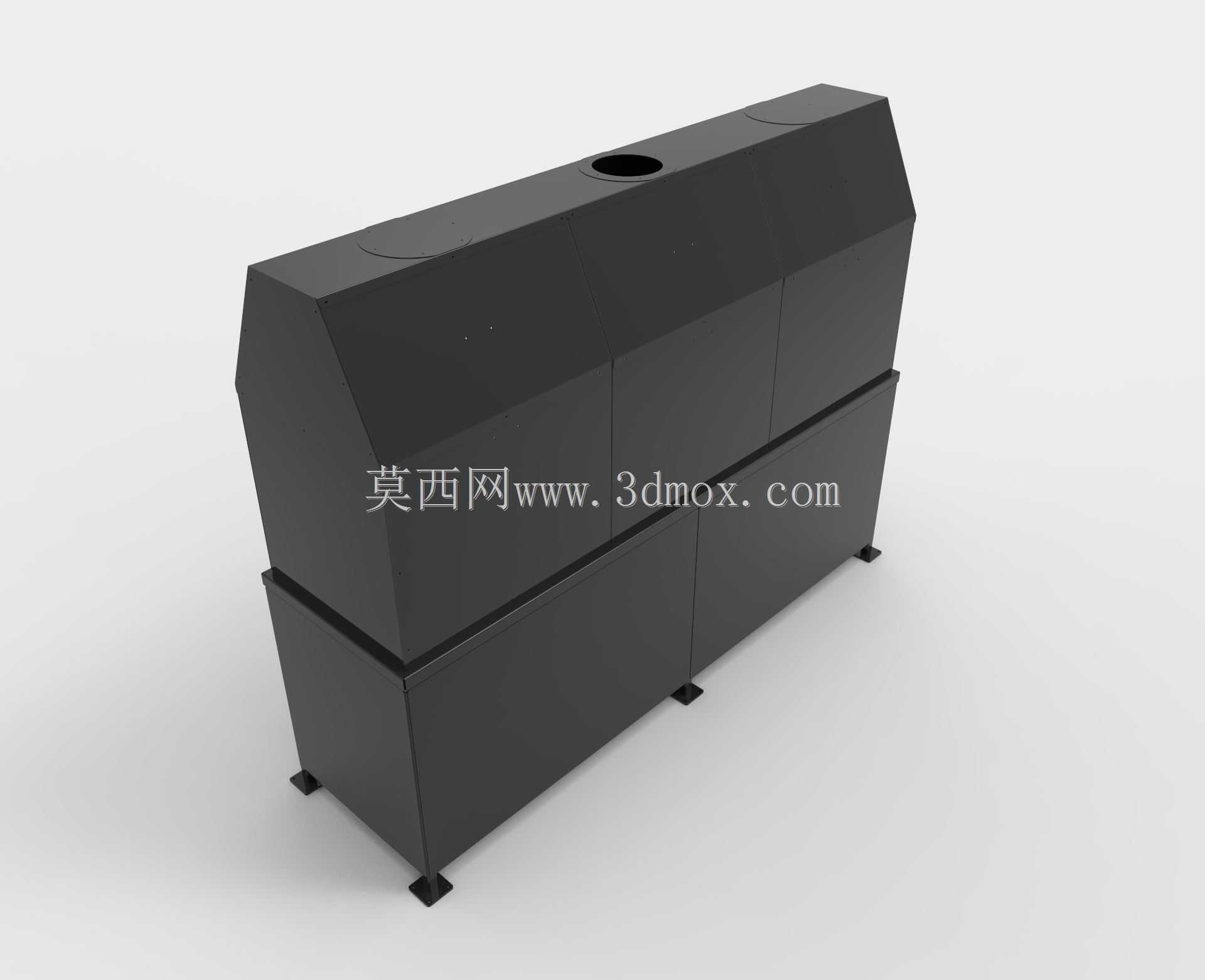

　　避免操作人员在取放食材、清洁设备的时候被划伤，集烟罩和下部主体之间采用可拆卸的连接结构，日常清洁的时候可以将上部集烟罩拆下，清理内部附着的油污，不会出现清洁死角。烤制腔体的底部做了微倾斜的导油设计，烤制过程中产生的油脂会顺着倾斜面汇集到前端的集油槽内，用户只需要定期抽出集油槽清理废油即可，不需要深入腔体内部擦拭，大幅降低了日常维护的工作量。从设计逻辑上，这款设备没有做多余的装饰性结构，所有的外形设计都服务于功能需求：斜顶集烟罩服务于油烟导流，分层搁板服务于作业效率提升，可调支撑脚服务于安装适配性，导油结构服务于日常清洁维护，整体结构全部采用常规钣金加工工艺即可实现生产，不需要特殊的定制模具，能够有效控制生产制造成本，不管是批量商用生产还是小型加工坊定制都具备可行性。在实际使用场景中，这款设备既可以放置在商用烧烤店的明档操作区，作为顾客可视的烤制作业设备，整洁的全黑钣金外观也能适配多数餐饮门店的装修风格，也可以放置在大型家庭的户外庭院、露台区域，作为家庭聚餐的烧烤设备使用，自带的排烟接口可以外接小型移动排烟净化设备，避免户外聚餐时油烟影响周边环境。设备的结构强度设计上，主体钣金采用了足够厚度的冷轧钢板材质，焊接部位做了满焊打磨处理，长时间高温烤制环境下不会出现结构变形，搁板位置做了额外的加强筋设计，放置重物时不会出现弯折下垂的问题，整体使用寿命能够满足高频商用场景的使用要求。
