20x20规格欧标槽铝挤压型材剖面结构

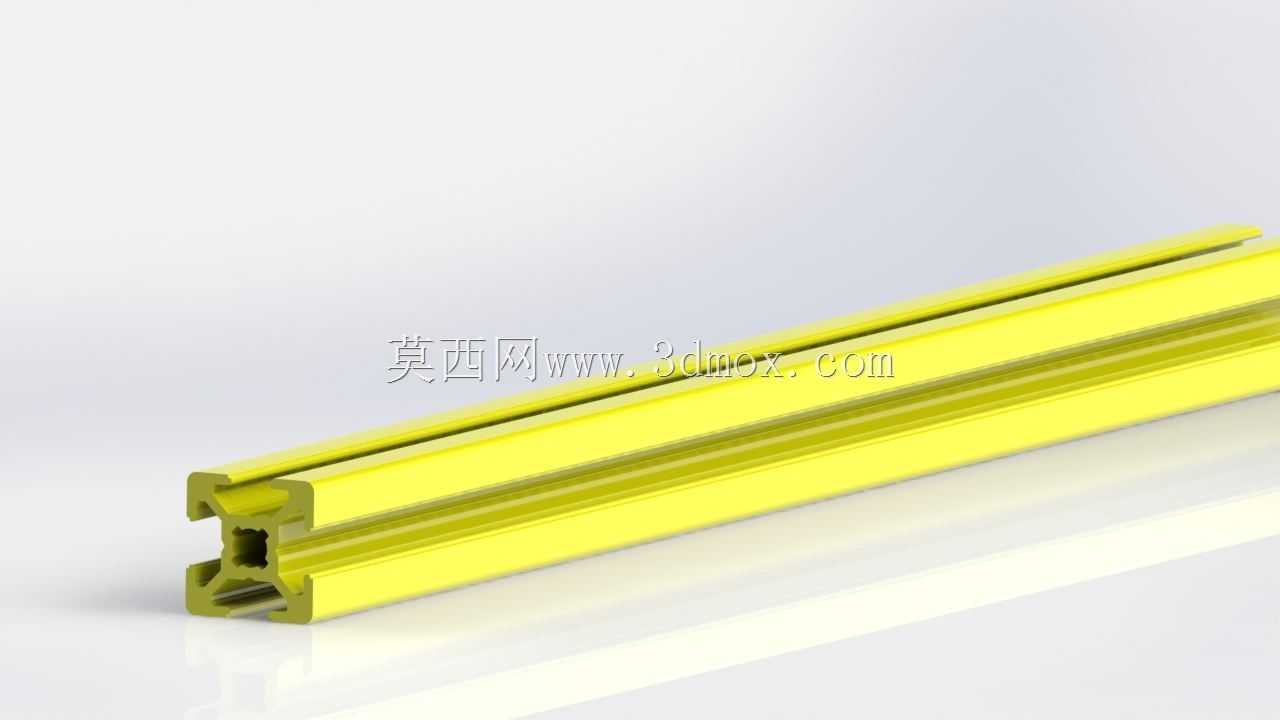

日常做小型自动化设备机架、检测工位工装台架的时候，20系列的小截面铝型材是选型清单里的高频选项，这款带西格玛槽的20x20铝型材，就是专门针对轻载、紧凑安装空间场景开发的基础结构件。先从实际安装边界说，截面外轮廓严格控制在20毫米见方，四个侧边的槽口采用西格玛曲线轮廓设计，和常规T型槽相比，槽道内部的卡接弧度能让配套的T型螺栓、滑块螺母在装入后实现更好的贴合受力，不会出现螺栓头在槽内偏转打滑的问题，尤其是在频繁拆装调整的工位架上，这种槽型的优势很明显——不用每次都把螺母从型材端部穿入，侧面任意位置都能把卡件旋入槽道，后期改架调整的效率能提升不少。

从材料特性来看，这款型材采用6063-T5状态的铝合金挤压成型，T5处理是风冷淬火加人工时效，型材的直线度、截面尺寸一致性都有稳定保障，维氏硬度控制在HW8-12之间，既不会因为硬度过高导致锯切、铣削加工时崩边，也不会因为材质过软出现安装锁紧后槽口变形的问题。很多刚入行的结构工程师选小截面铝型材的时候容易忽略壁厚和内腔筋位的设计，这款型材的内腔不是简单的空心方管结构，而是在中心位置做了十字交叉的加强筋，四个槽道的背部也做了局部加厚，在20x20的小截面上，既保证了单米重量足够轻便，又能让型材的抗弯、抗扭性能满足轻载场景的需求——单根一米长度的型材，两端简支状态下中间承载15公斤的静载荷，挠度不会超过0.8毫米，完全能满足小型传感器安装支架、桌面级设备防护栏、电元器件安装导轨的使用要求。

再说说实际应用里的细节，这款型材的槽口尺寸适配标准M4、M5规格的T型紧固件，四个外角做了R0.5的小圆角处理，不会像直角型材那样在安装搬运时划伤人手，也方便在型材表面粘贴亚克力封板、钣金盖板的时候实现贴合密封。做设备外框架的时候，这种小截面型材可以和同系列的角码、端盖、脚轮、调节脚座直接配套，不需要额外做二次加工，只要按需要的长度锯切，就能快速拼接成所需的结构。很多做桌面3D打印机框架、小型流水线侧挡支架、实验室测试台置物架的场景里，这款型材比方形钢管的优势更明显：不需要焊接、表面做了阳极氧化处理不需要额外喷漆防腐，后期如果要调整结构，只要松开紧固件就能重新拼接，材料的复用率能到90%以上。

从设计思路上看，这款剖面结构的核心是在最小的安装截面里，平衡型材的承载能力、安装便捷性和加工成本。西格玛槽的曲线轮廓不是随意设计的，槽道的开口宽度、内部卡槽的深度、槽壁的倾斜角度，都是经过反复受力验证的——当螺栓锁紧力达到额定值时，槽口的应力会均匀分散到两侧的加厚筋位上，不会出现槽口胀开变形的问题。内腔的十字筋位除了提升结构强度，还能在需要穿装小型线缆的时候，作为走线腔使用，把设备的传感器线、低压电源线藏在型材内腔里，不用额外加装线槽，让整体框架的外观更整洁。

实际选型的时候要注意，这款型材因为截面尺寸小，不适合做重载设备的主承重梁，更适合做辅助支架、防护栏、小型安装座这类轻载结构。安装的时候如果需要在型材端面攻丝安装脚轮或者连接板，要注意端部的壁厚足够支撑M5及以下规格的螺纹，不要盲目攻大规格螺纹导致螺纹滑牙。如果需要在型材侧面安装零件，尽量使用配套的滑块螺母或者弹性螺母，不要直接在型材壁上钻孔攻丝，因为铝型材的壁厚较薄，直接攻丝的螺纹啮合长度不足，长期受振动容易松脱。另外，这款型材的表面阳极氧化层厚度在8-12微米之间，常规室内环境下使用不会出现氧化锈蚀的问题，如果是在有腐蚀性气体的车间使用，还可以选择加厚氧化层或者喷塑处理的版本，提升耐蚀性能。

很多工程师在做紧凑空间的结构设计时，往往会优先考虑更小截面的型材来压缩设备整体尺寸，这款20x20的西格玛槽铝型材刚好能满足这类需求——它的安装占用空间小，配套的紧固件、连接件都是标准化件，不需要单独定制加工件，能有效缩短设备的设计和装配周期。比如做视觉检测工位的相机安装支架，用这款型材拼接的支架，重量轻、调整方便，相机固定在上面不会因为支架刚性不足出现抖动，影响检测精度；做小型设备的安全防护围栏，用这款型材搭配透明亚克力板，整体结构轻便，拆装方便，还能根据设备的尺寸灵活调整围栏的形状和大小。
