三种规格T型槽挤压工业铝型材结构

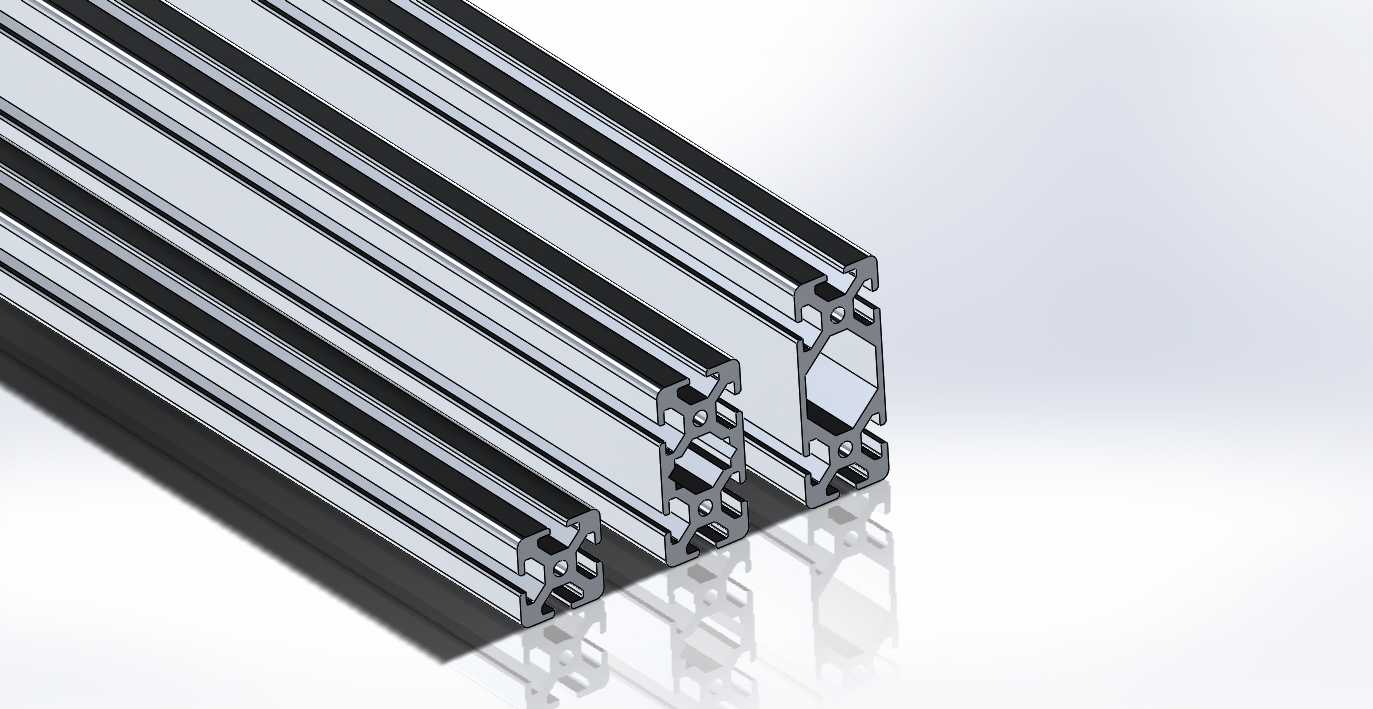

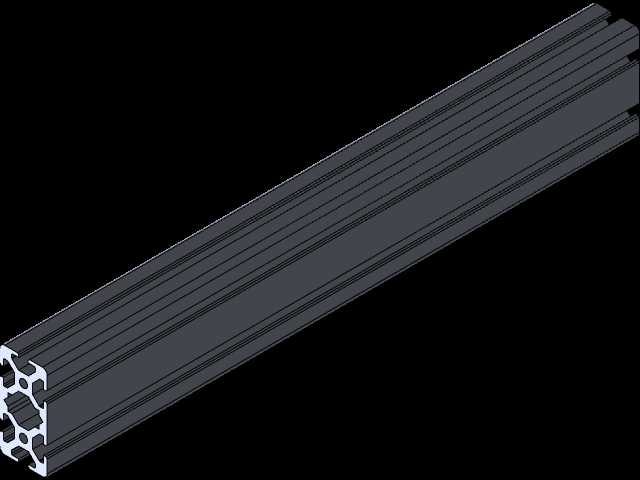

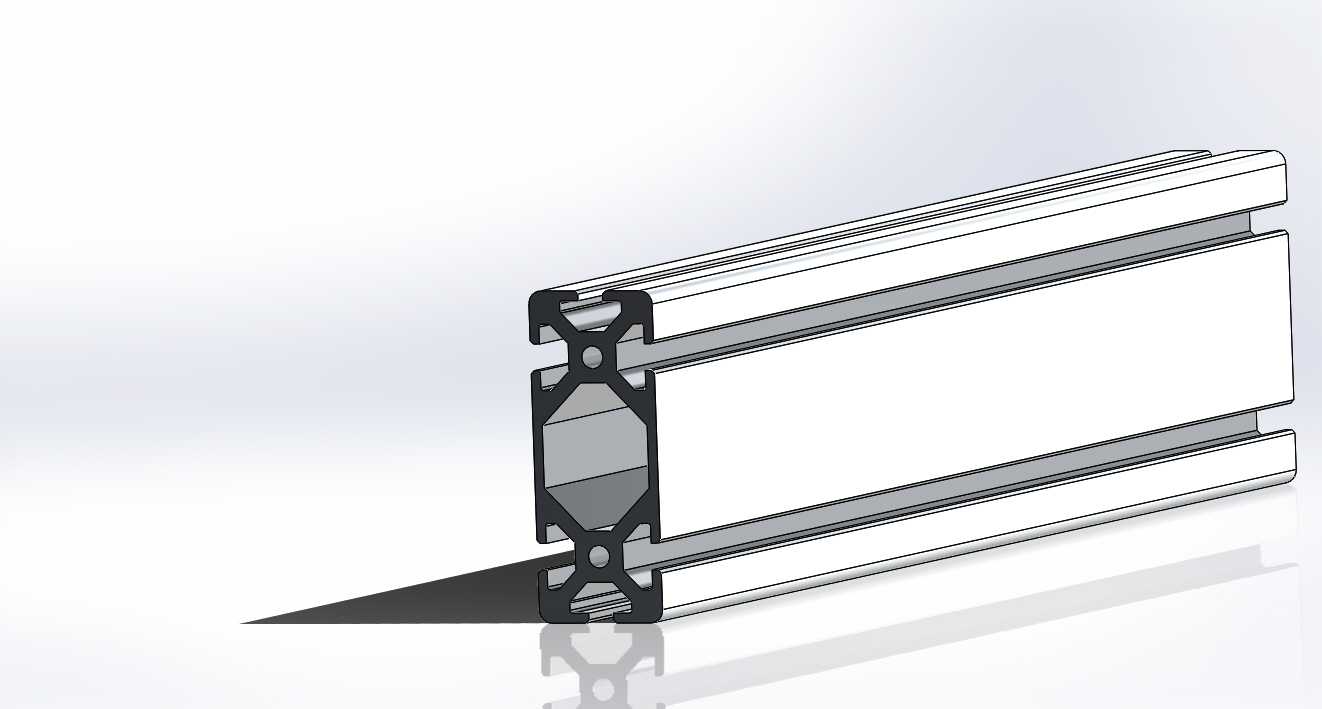

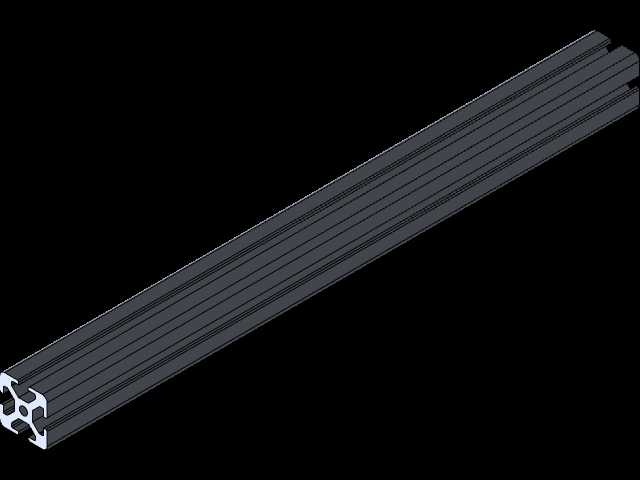

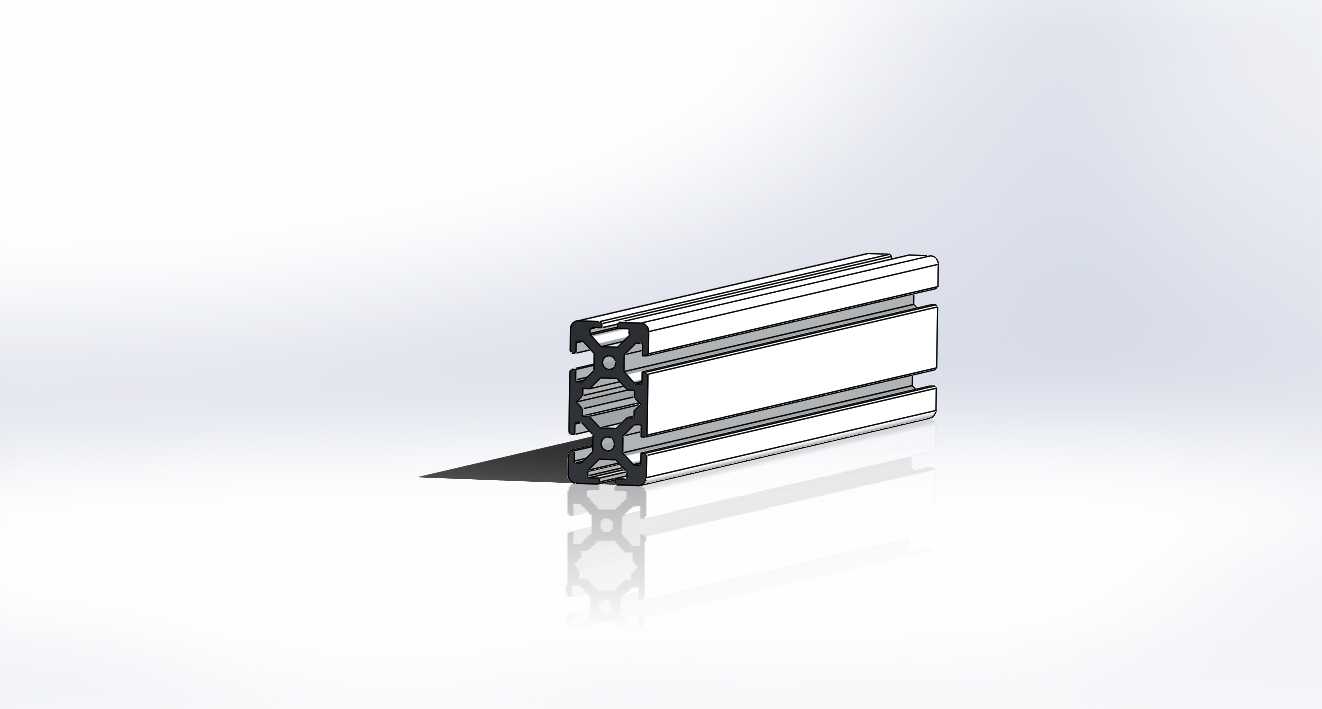

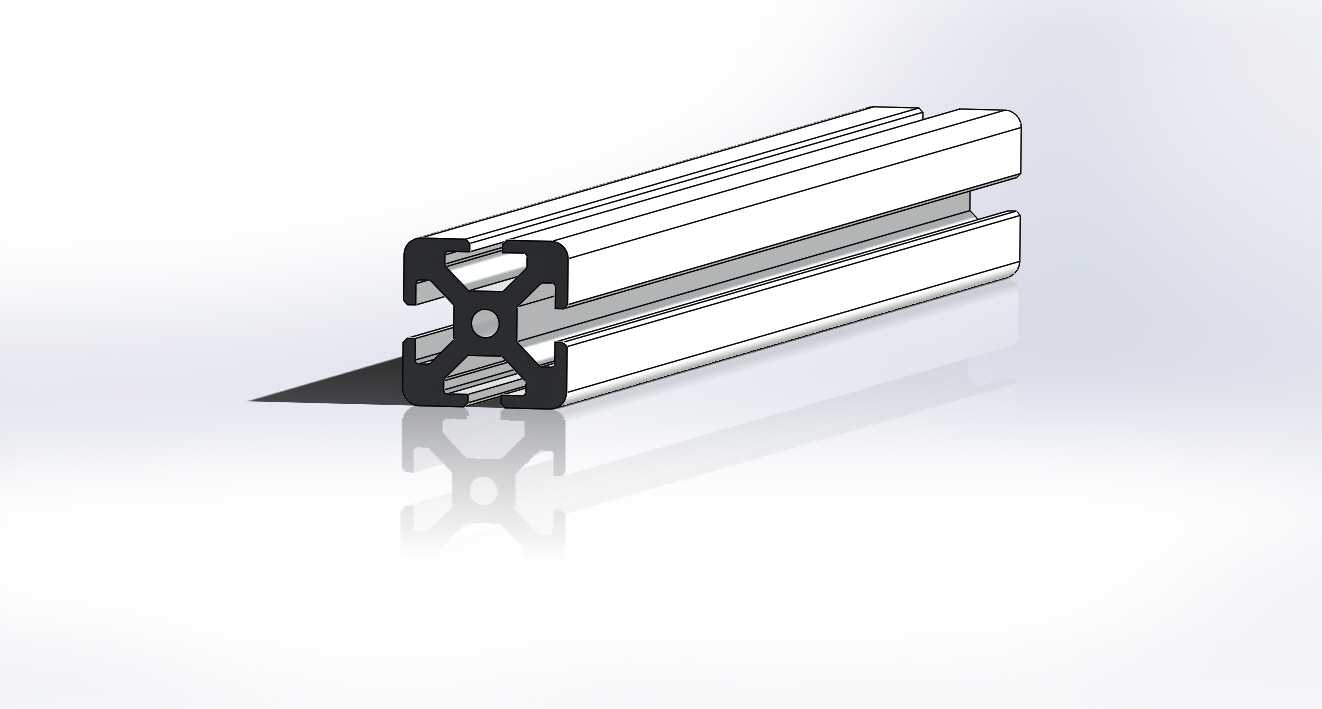

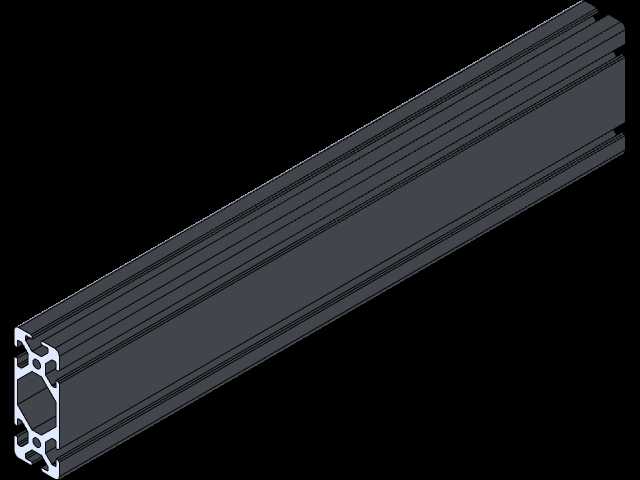

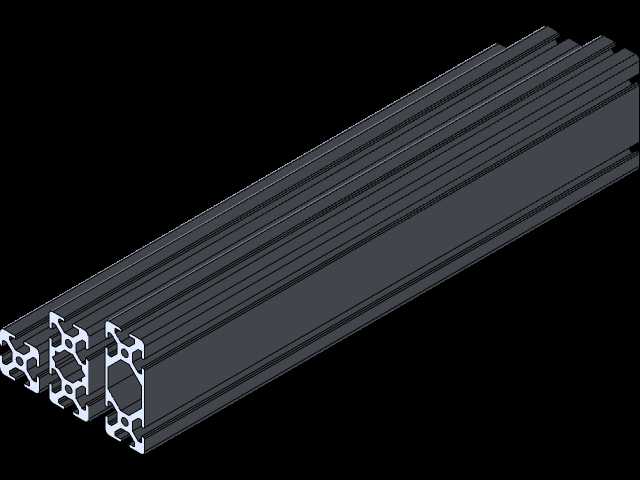

在自动化生产线搭建、设备机架组装、工业工作台定制的场景里，T型槽铝型材一直是结构框架的核心基础构件，这次梳理的三款不同截面规格的挤压铝型材，覆盖了从轻载辅架到重载主机架的不同承载需求，能适配多数工业场景的框架搭建要求。做结构选型的时候，最先要明确的是安装边界与承载上限，三款型材的截面尺寸分别对应40×40mm、40×80mm、40×100mm，壁厚统一采用10mm的挤压成型壁厚，这个厚度设定既保证了型材自身的结构刚性，也预留了足够的T型槽安装余量，不会因为槽口受力出现局部变形。从设计思路上看，三款型材沿用了统一的T型槽口标准，槽型尺寸完全一致，这就意味着不同规格的型材之间可以通用配套的T型螺栓、法兰螺母、角件等连接配件，不用为不同截面的型材单独匹配紧固件，能大幅降低现场组装的配件管理成本，也方便后期框架的改造拓展。

实际应用中，40×40规格的型材多用于设备旁的辅助走线架、小型检测工位的台面支撑、防护栏的横竖边框，这类场景的垂直载荷通常不高，更多需要的是型材的拼接灵活性，单根型材的重量较轻，单人就能完成裁切与组装作业，不需要额外的吊装辅助。40×80规格的型材属于中等承载级，常用来做自动化设备的主机架横梁、输送线的侧边支撑梁、中型工作台的主框架，这个截面的抗弯模量比40×40款提升近一倍，能承受跨度1.2米以内的均匀载荷而不出现明显下挠，适合有一定设备自重承载需求的框架结构。40×100规格的型材属于重载款，主要用于大型设备的底部承重梁、重载工作台的主支撑、多工位连线的整体框架纵梁，这个截面的惯性矩更大，即使在1.5米的支撑跨度下，也能承载数百公斤的设备自重而保持结构稳定，适合需要固定重型执行机构、动力部件的框架场景。

从型材本身的功能特性来看，挤压成型的工艺保证了型材截面的一致性，每根型材的T型槽位置精度、端面垂直度都能控制在机械组装允许的公差范围内，组装时不需要额外对槽口进行二次加工，只要按照设计尺寸裁切到对应长度，就能直接通过标准连接件完成拼接。T型槽的设计是这类型材的核心优势，所有的连接点位都可以沿着槽道任意调整位置，不像焊接框架一旦成型就无法改动，后期需要在框架上新增传感器、走线槽、防护门板的时候，只需要松开对应位置的紧固件，调整到目标位置重新锁紧即可，不需要对型材进行钻孔、焊接等破坏性加工。另外，铝材质本身的自重比钢材轻三分之二左右，同等承载能力下，铝型材框架的整体重量远低于型钢焊接框架，搬运、安装、移位的难度都更低，而且铝型材表面的氧化层自带防锈能力，不需要额外做喷漆、镀锌等表面防腐处理，在常规车间环境下长期使用也不会出现锈蚀掉漆的问题。

安装边界方面需要注意，三款型材的槽口深度、槽内宽度完全统一，适配的紧固件都是标准M8规格的T型螺栓，连接角件也可以通用，在进行不同规格型材拼接的时候，只需要选用对应截面的角码就能完成垂直、水平或者斜向的连接。型材的端面可以配套专用的端盖进行封堵，既可以避免灰尘、切削液进入型材内腔，也能让框架的外观更整洁，需要走气走线的时候，还可以在型材内腔嵌入专用的走线槽、气管槽，把线缆和气管隐藏在型材内部，避免管线外露被剐蹭损坏，也能让整体设备的外观更规整。在进行框架设计的时候，要根据实际的载荷分布选择对应规格的型材，不要在重载位置使用小规格型材，也没必要在轻载位置过度选用大规格型材造成成本浪费，三款型材统一的槽口标准也允许在同一个框架里混合使用不同规格的型材，比如主承重梁用40×100规格，辅助支撑用40×40规格，横梁用40×80规格，在保证结构刚性的前提下控制整体成本。另外，这类挤压铝型材的裁切公差通常可以控制在0.2mm以内，只要设计时标注清楚裁切长度，现场组装时的累计误差就能控制在允许范围内，不需要反复修配，能大幅缩短框架的组装周期，这也是现在多数自动化设备厂商优先选用T型槽铝型材做框架的核心原因。
