3/8英寸MNPT双外丝黄铜直通接头

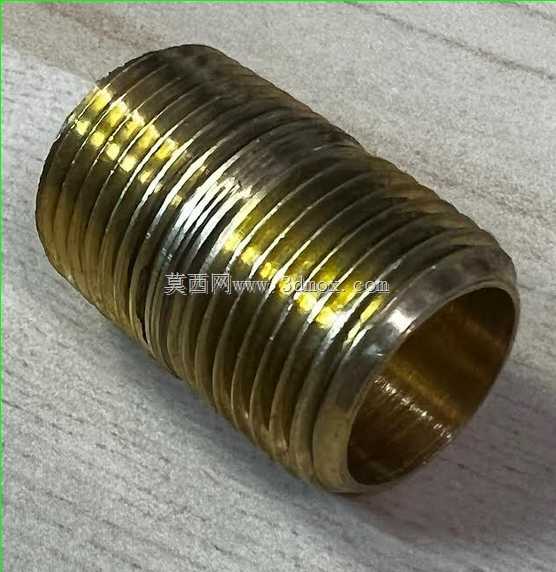

　　在民用给排水、小型气动回路、低压液压传输、消防喷淋支管、净水设备管路等场景中，这类双外丝等径直通接头是管路拼接环节最常用的连接件之一，主要用于两段同规格内螺纹端口的管路对接，无需变径即可实现介质通路的直线延伸，避免管路走向出现不必要的弯折，降低管路压损。该接头整体采用黄铜棒料一体车削加工而成，材质选用铅黄铜材质，兼顾切削加工性能与抗腐蚀能力，在水、低压空气、惰性气体、常温无腐蚀性油液等介质环境下均可长期稳定使用，不会出现锈蚀剥落污染介质的问题，同时黄铜材质的塑性较好，安装时配合生料带或密封胶可实现可靠的螺纹密封，不容易出现螺纹咬死、拆卸困难的问题。

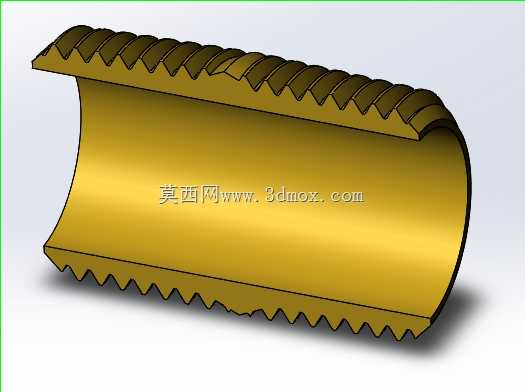

　　从结构设计来看，该接头两端均为标准MNPT外圆锥管螺纹，螺纹规格统一为3/8英寸，锥度为1:16，安装时随着螺纹旋入深度增加，内外螺纹的牙型会逐渐挤紧，依靠螺纹牙的变形填充配合间隙实现密封，无需额外加装密封垫片即可耐受常规工况下的管路压力。接头整体为等径直通结构，内部流道无缩径、无台阶，介质流经时不会产生明显的紊流与压损，适合对流量稳定性有一定要求的管路场景。接头外表面全程加工连续外螺纹，没有设计六角拧转部位，安装时需要使用管钳或专用螺纹扳手夹持接头本体完成旋紧，这种无六角的结构设计可以缩短接头的整体长度，在安装空间极度紧凑、相邻管路间距极小的场景下，相比带六角的同规格接头更具适配性，不会因为六角部位的尺寸干涉导致无法安装。

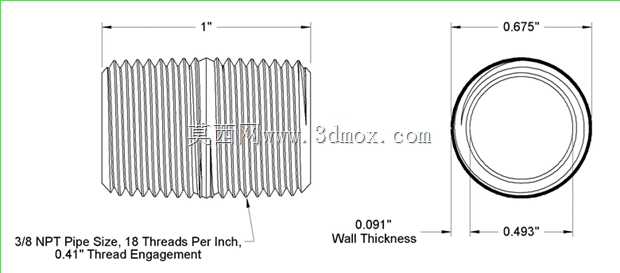

　　从安装边界来看，该接头的总长度为1英寸，也就是25.4mm，两端螺纹的有效旋合长度符合NPT螺纹标准要求，安装时每端旋入对应内螺纹端口的深度控制在3-4牙即可达到可靠密封效果，不需要过度旋入导致螺纹损伤。接头的外径与3/8MNPT外螺纹的大径尺寸一致，安装时周边预留的操作空间只需要满足管钳的夹持转动需求即可，不需要为六角部位预留额外的避让空间，在密集排布的管路组中可以有效节省安装空间，降低管路排布的整体尺寸。在实际选型使用时需要注意，这类无六角的直通接头适合安装位置固定、后续不需要频繁拆卸的管路节点，如果是需要经常拆装维护的部位，还是优先选用带六角拧转结构的接头更便于操作。另外该接头的额定工作压力与黄铜材质及NPT螺纹的密封能力匹配，常温下清水介质的工作压力建议不超过1.6MPa，气动回路下工作压力不超过1.0MPa，避免超压使用导致密封失效或接头变形。

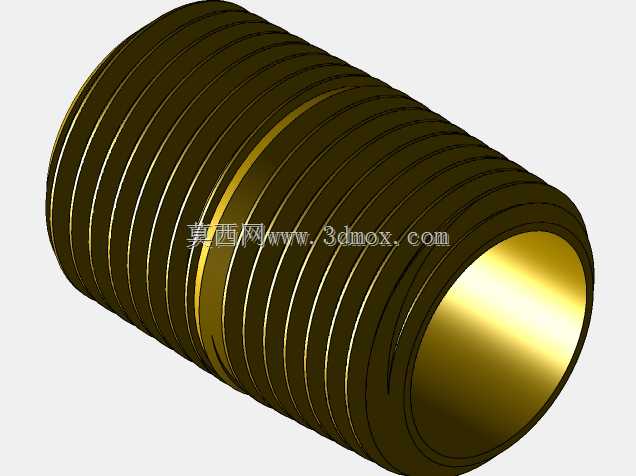

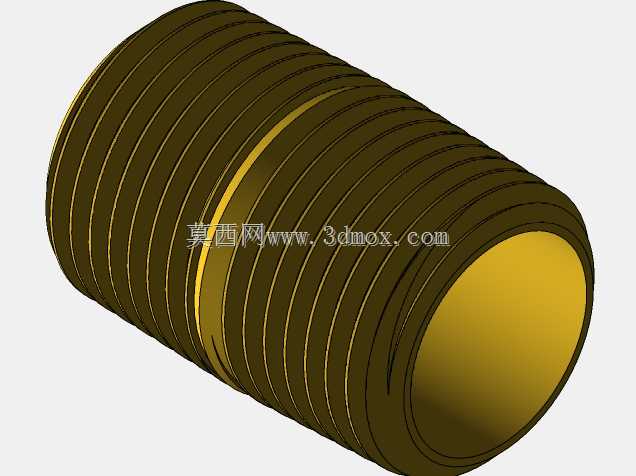

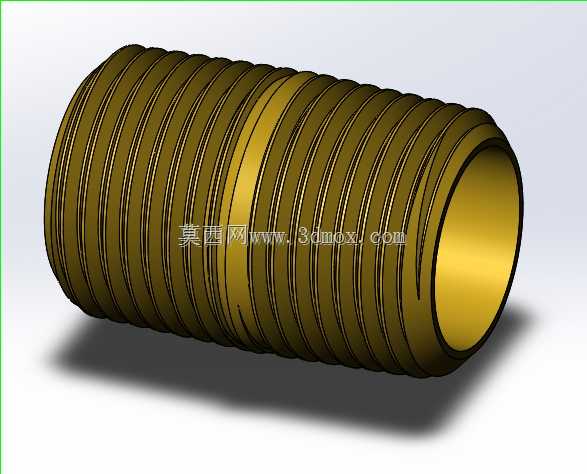

　　建模过程中需要严格遵循NPT螺纹的参数标准，准确还原圆锥管螺纹的锥度、牙型角、螺距等参数，不能将其简化为圆柱螺纹，否则后续生成工程图或进行装配干涉检查时会出现尺寸偏差，导致实际加工出的零件无法正常装配。接头的内外壁同轴度需要控制在合理公差范围内，避免流道偏心导致介质流动时产生偏流，同时外表面的螺纹牙型需要光滑无毛刺，防止安装时刮伤内螺纹端口的密封面。黄铜材质的接头在加工完成后通常会做钝化处理，提升表面抗氧化能力，建模时也可以根据实际表面处理效果调整外观质感，还原黄铜金属的哑光金色质感，提升三维装配场景下的真实感。在管路系统三维布局设计时，调用这类标准件模型可以快速完成管路节点的拼接，提前验证管路排布的空间合理性，检查相邻部件之间是否存在安装干涉，减少现场安装时的整改工作量。
