黄铜内外螺纹90度直角弯接头结构设计

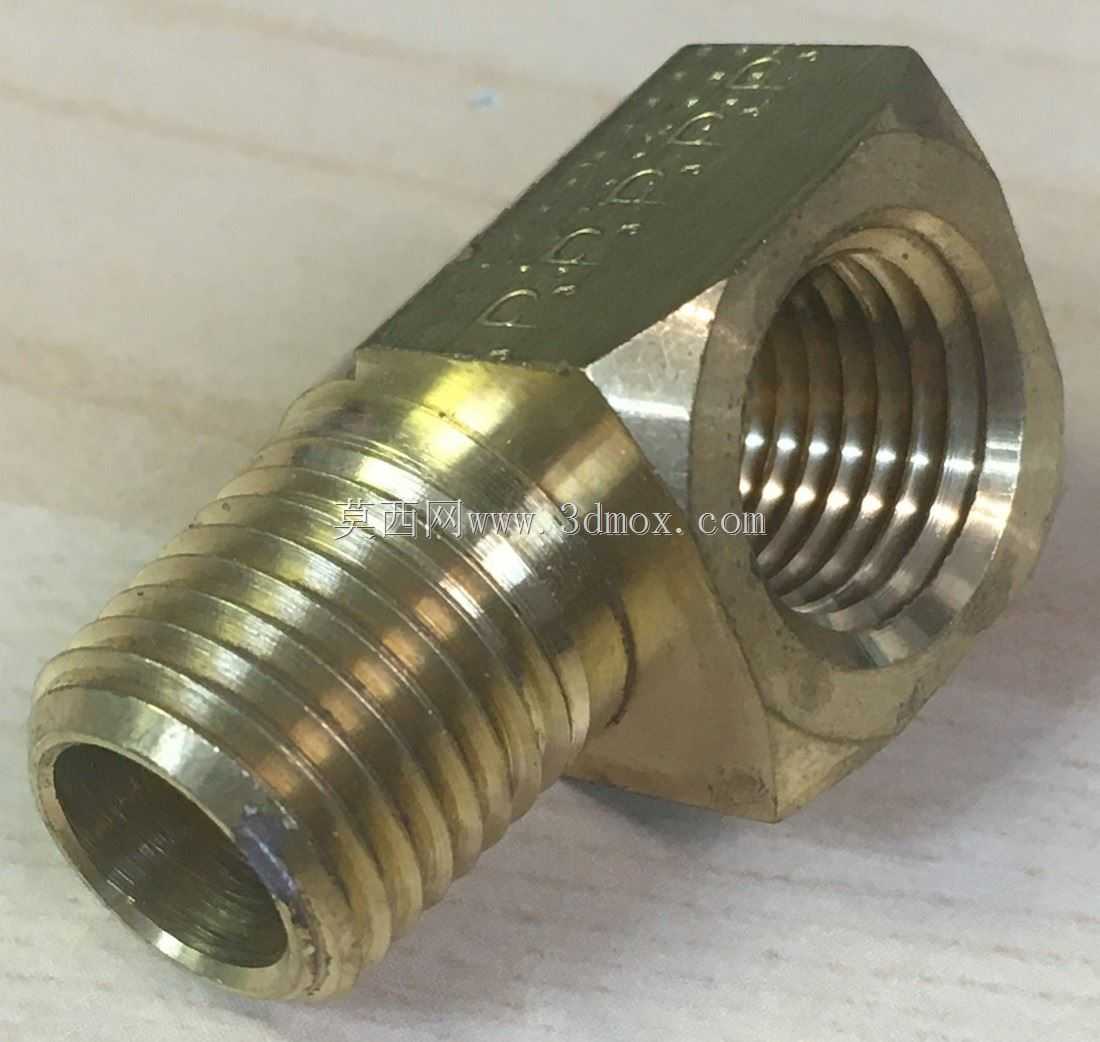

　　在民用给排水、小型气动回路、低压流体输送管线的布设作业中，经常会遇到管线走向需要90度转向、同时两端连接形式不统一的场景，比如一端需要拧入设备预留的内螺纹接口，另一端需要对接带内螺纹的软管接头或硬管端接件，这时候内外螺纹组合的90度弯头就成了非常实用的连接件。这款黄铜材质的90度弯头，一端采用外锥管螺纹结构，另一端采用内锥管螺纹结构，刚好适配这类异端连接的转向需求。从实际使用场景来看，这类弯头常出现在家用净水设备的进出水管路接驳、小型空压机的气路分支转向、自动化设备上冷却水回路的拐角连接、甚至小型液压试验台的低压油路布设中，因为黄铜本身的耐腐蚀性和切削加工性能都比较均衡，既不会像普通碳钢件那样在潮湿水环境下很快生锈，也不会像部分不锈钢件那样加工螺纹时容易出现粘刀、密封面精度难控制的问题，成本也控制在比较合理的区间，适合批量用在通用流体回路里。

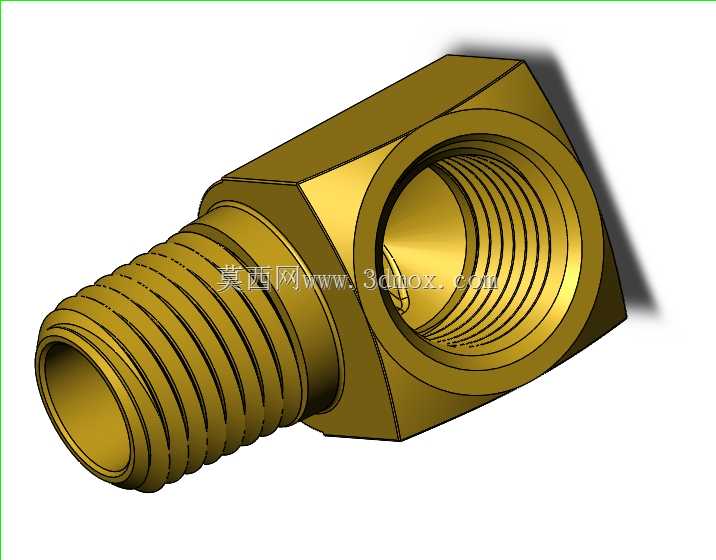

　　从功能特性上看，这款弯头的核心作用是实现流体通道的90度转向，同时完成外螺纹到内螺纹的接口转换，不需要额外搭配转接头就能直接安装，减少了管路中的连接点数量，也就降低了潜在的泄漏风险。锥管螺纹本身自带密封特性，安装时只要在螺纹段缠绕合适的密封生料带或者涂抹少量管螺纹密封胶，就能在额定压力范围内实现可靠密封，不需要额外加装密封垫片，安装工序比较简便。弯头的六角外形结构是专门为管钳、活动扳手这类常用安装工具设计的，拧紧作业时扳手有足够的夹持面，不会因为夹持力不足出现打滑、拧不紧的情况，也能避免因为外形过于圆滑导致安装时刮伤管件表面。

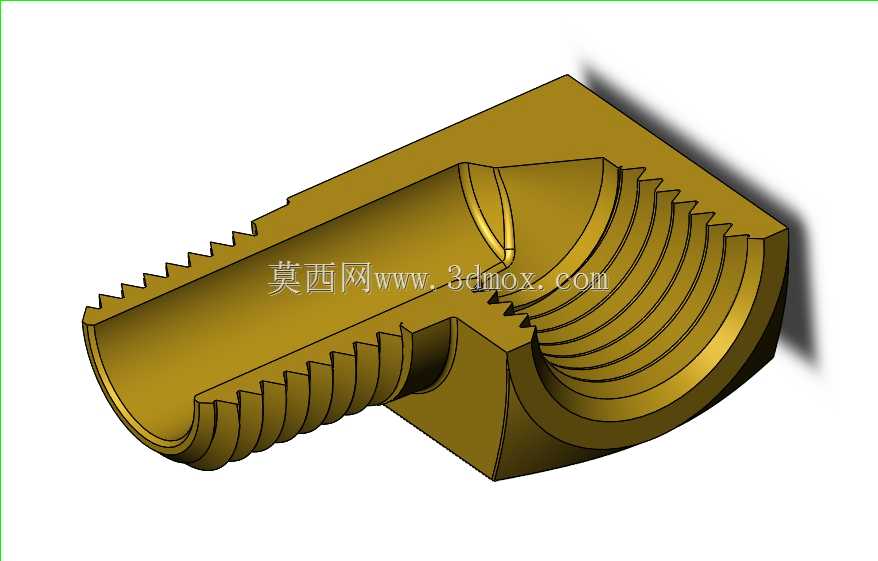

　　从设计思路层面来说，这款弯头的流道采用等径设计，两端的通径保持一致，不会因为转向或者接口形式变化出现流道缩径的问题，能最大程度降低流体经过弯头时的压力损失，避免出现节流效应导致的流量下降、流阻增大甚至局部气蚀的问题。弯头的转角处采用圆弧过渡的流道内壁，而不是直角转折，流体经过时的流向变化更平缓，减少了湍流产生的概率，既能降低流体输送时的噪音，也能减少杂质在转角处沉积的可能，对于输送带有少量细小杂质的流体或者压缩空气时，能降低管路堵塞的风险。壁厚设计上，外螺纹端的壁厚和内螺纹端的壁厚保持了相近的强度储备，不会因为一端加工外螺纹切削掉部分材料就出现强度薄弱点，在常规的1.6MPa以下工作压力下，不管是水压还是气压，都能满足结构强度要求，不会出现开裂、变形的问题。

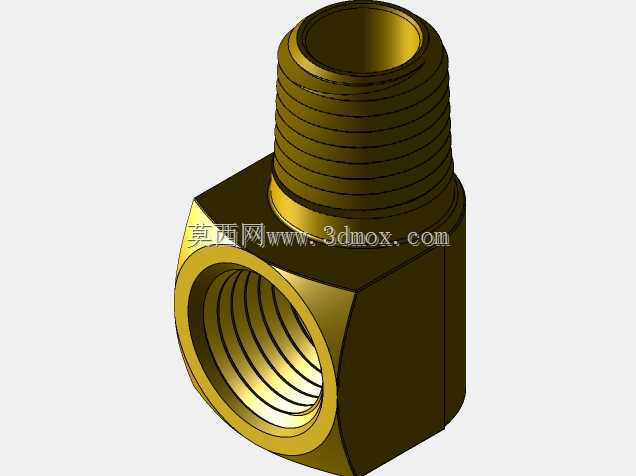

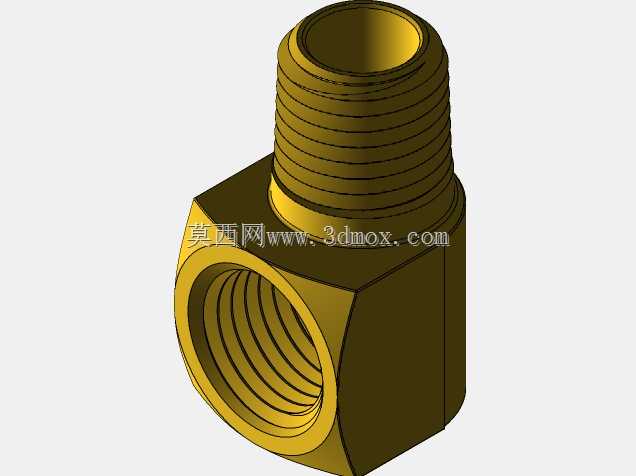

　　从安装边界和外形尺寸来看，这款弯头的两端螺纹规格统一为1/4英寸锥管螺纹，外螺纹端的有效旋合长度符合常规管螺纹的安装标准，拧入对应内螺纹接口时，既能保证足够的螺纹啮合扣数，也不会因为旋入过长顶到对侧接口的内部结构。内螺纹端的螺纹深度也预留了足够的对接空间，对接外螺纹接头时不会出现螺纹拧到底还没密封的情况。弯头的整体外形尺寸比较紧凑，六角部分的对边尺寸适配常用的扳手规格，安装时不需要太大的操作空间，在设备内部管线比较密集、安装空间局促的场景下也能顺利完成拧紧作业，不会因为外形尺寸过大和周边的其他管线、结构件发生干涉。两端接口的轴线保持严格的90度垂直，安装后管线的走向偏差很小，不会出现因为弯头角度不准导致管线别劲、产生额外安装应力的问题，长期使用下也不会因为应力集中导致接口处出现泄漏或者管件开裂的情况。

　　在实际选型使用时，需要注意这款弯头的适用介质范围，黄铜材质适配清水、压缩空气、低压无腐蚀性的油品等常规流体，不适合输送强酸、强碱或者高盐度的腐蚀性流体，也不适合用在温度超过120摄氏度的高温流体回路中，避免材料强度下降或者出现腐蚀加速的问题。安装时的拧紧力矩也要控制在合理范围，不要因为过度拧紧导致螺纹滑牙或者黄铜本体出现开裂，毕竟黄铜的硬度相比钢材要低一些，过大的拧紧力很容易造成零件损坏。
