米思米规格13mm内螺纹锥形定位销

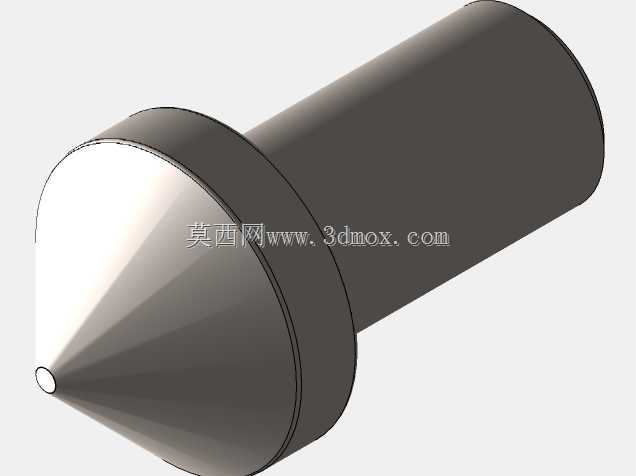

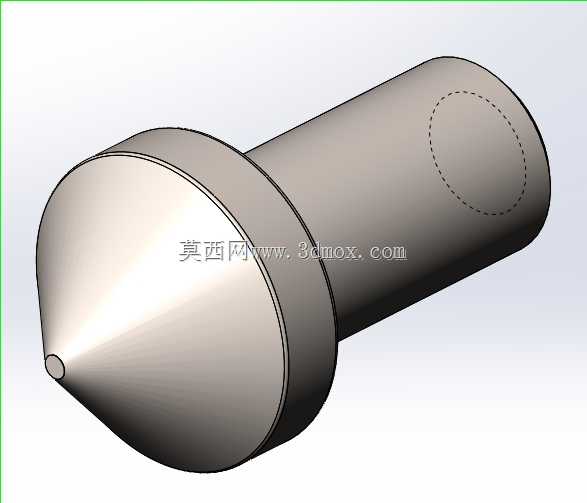

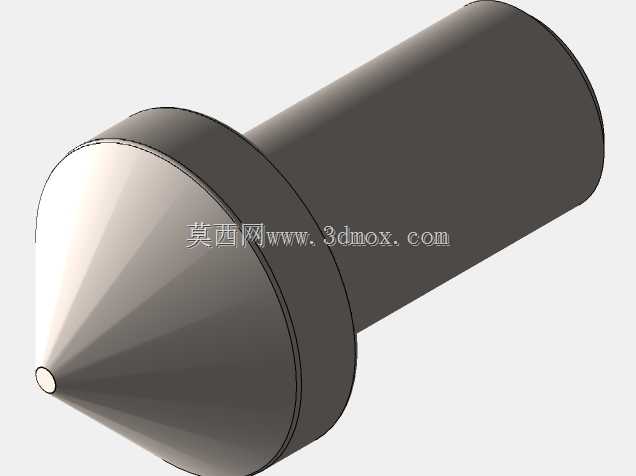

　　在工装夹具、精密模具以及自动化装配工位的定位环节，锥形定位销是消除装配间隙、保证重复定位精度的核心基础零件，这类带内螺纹的锥销尤其适配需要频繁拆装换型的工位，相比普通圆柱销，锥面配合的自定心特性可以抵消安装孔的少量加工误差，在治具板拼接、模具模架合模、自动化线体载具定位的场景中，能将重复定位误差控制在微米级区间。这款锥形定位销的锥座外径为13mm，适配安装板上预先加工的13mm锥面孔位，安装时锥面与孔壁完全贴合，不需要额外的防松结构就能承受横向剪切力，避免工位反复启停带来的销体窜动。销体伸出的轴段外径8mm，轴段长度15mm，可插入对应定位件的8mm光孔中，锥面贴合后轴段与配合孔之间保留微量间隙，方便拆装时工件顺利脱出，

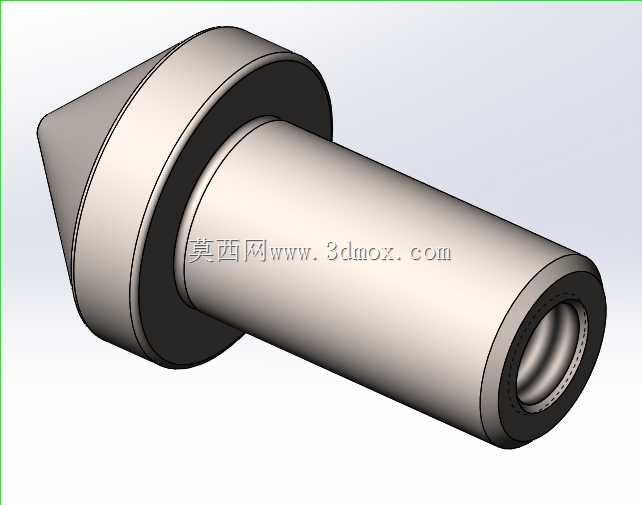

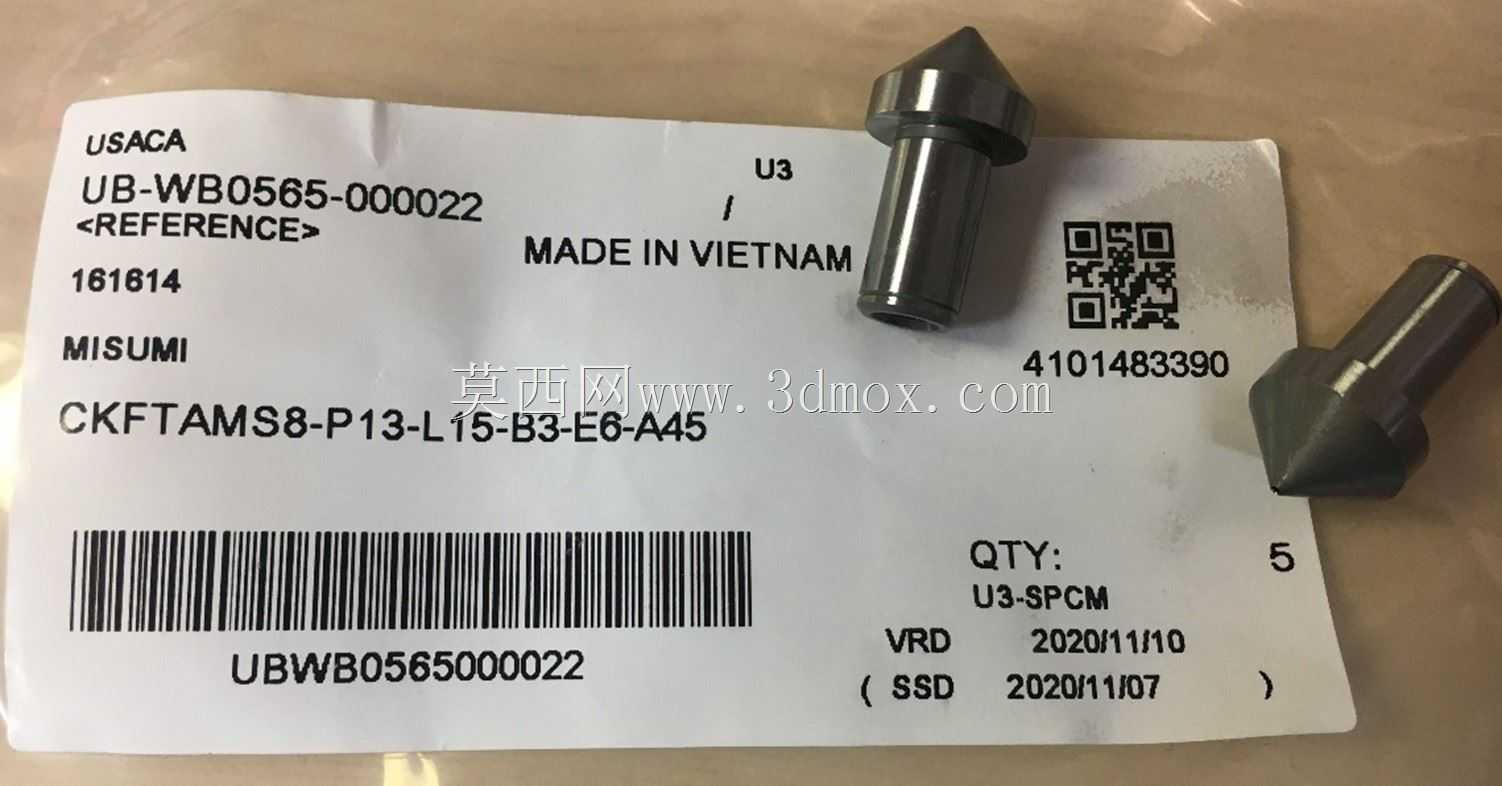

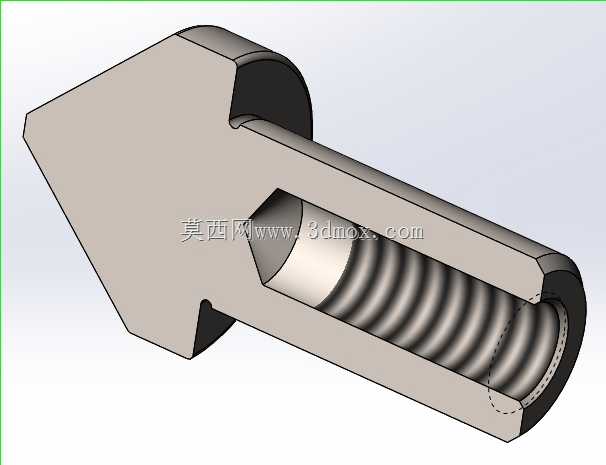

　　不会出现圆柱销常见的卡滞、咬死问题。销体总长度24mm，安装后锥座完全沉于安装板表面，不会突出板面干涉工件放置，内部加工的M5内螺纹深度达12.4mm，有效螺纹长度10mm，既可以在拆卸时拧入拔销螺栓将销体从安装孔中顶出，也能在部分需要拉紧的场景中配合螺栓将销体与安装板锁紧，避免长期受冲击载荷出现销体松动。锥段的锥度经过匹配设计，锥体高度9mm，安装时仅需要将销体压入对应锥孔至锥面完全贴合即可，不需要严格控制压入深度，降低了安装孔的加工精度要求，普通铣床或者钻床加工的锥孔就能满足使用要求，不需要后续铰孔工序，能大幅降低工装的加工成本。零件采用440c材质制作，经过硬化处理后表面硬度达到高耐磨要求，

　　在频繁拆装的工位中能保证上万次插拔后锥面不会出现磨损变形，维持定位精度稳定。在实际选型应用中，这类锥销通常成对使用，分别布置在工装的对角位置，一个作为主定位销限制工件的两个移动自由度，另一个作为防转销限制转动自由度，相比两个圆柱销的定位方案，锥销的自定心特性可以补偿两个定位孔之间的位置度误差，避免出现工件装不进去或者定位过紧的问题。在汽车零部件焊接工装的设计中，这类带内螺纹的锥销常用于车身覆盖件的定位，焊接过程中产生的焊渣飞溅不会像圆柱销那样卡在销与孔的间隙中，清理时仅需要擦拭锥面即可，维护难度远低于普通圆柱定位销。在精密装配工位中，锥销的锥面导向特性可以让工件在放置时自动滑入定位位置，不需要操作人员反复调整工件位置，

　　能提升装配作业的效率。设计这类定位销的三维模型时，需要重点保证锥面的轮廓度公差，以及内螺纹与销体轴线的同轴度，避免安装后出现锥面单边贴合、定位偏移的问题，同时轴段与锥座的过渡位置要加工退刀槽，避免压装时应力集中导致销体根部断裂。安装边界上需要注意，安装板的厚度不能小于锥座的高度，保证锥面有足够的配合长度，同时安装板背面要预留足够的拔销空间，方便后期维护时拆卸销体，配合的工件定位孔需要做倒角处理，避免工件放置时棱角刮伤锥面影响定位精度。
