船用蓄电池正极端子夹结构设计

　　在船舶低压供电系统、重型商用车车载电气回路中，蓄电池端子夹是承担电能传导、极柱夹紧固定的核心连接部件，其接触可靠性直接决定起动回路、车载用电设备的供电稳定性，尤其在船舶高湿高盐雾、车辆行驶持续振动的工况下，端子夹的夹紧力保持能力、抗腐蚀性能、接触电阻控制水平，直接影响整套供电系统的故障率。本次设计的镀锌正极端子夹，适配锥形铅酸蓄电池正极柱，针对船用、重型卡车的使用场景做了结构优化，完全匹配DIN A1型锥形极柱的尺寸公差要求。

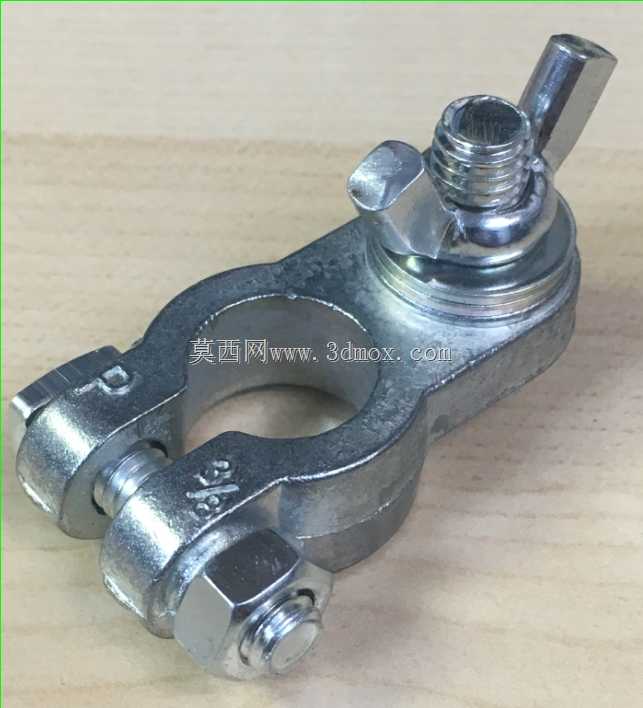

　　从安装边界尺寸来看，该端子夹适配的极柱底座直径为19.5毫米，顶部直径为17.5毫米，这是商用车、船用起动蓄电池正极柱的通用标准尺寸，夹体的开口抱箍采用整圆切削成型结构，而非冲压弯折结构，抱箍内壁的锥度与极柱锥度完全吻合，装配后接触面积可达极柱侧表面积的85%以上，能有效降低大电流起动工况下的接触压降，避免大电流通过时局部过热导致的极柱氧化、连接松动问题。夹体的夹紧结构采用5/16方头夹紧螺栓搭配1/2六角螺母的组合，螺栓穿过抱箍两侧的光孔，拧紧时通过螺母的轴向拉力带动抱箍收口，相比普通的翼形螺钉直接顶紧结构，这种螺栓贯穿的夹紧方式受力更均匀，不会出现抱箍单侧受力变形导致的接触间隙，即使在长期振动工况下，夹紧力衰减率也能控制在10%以内，大幅降低日常运维的紧固频次。

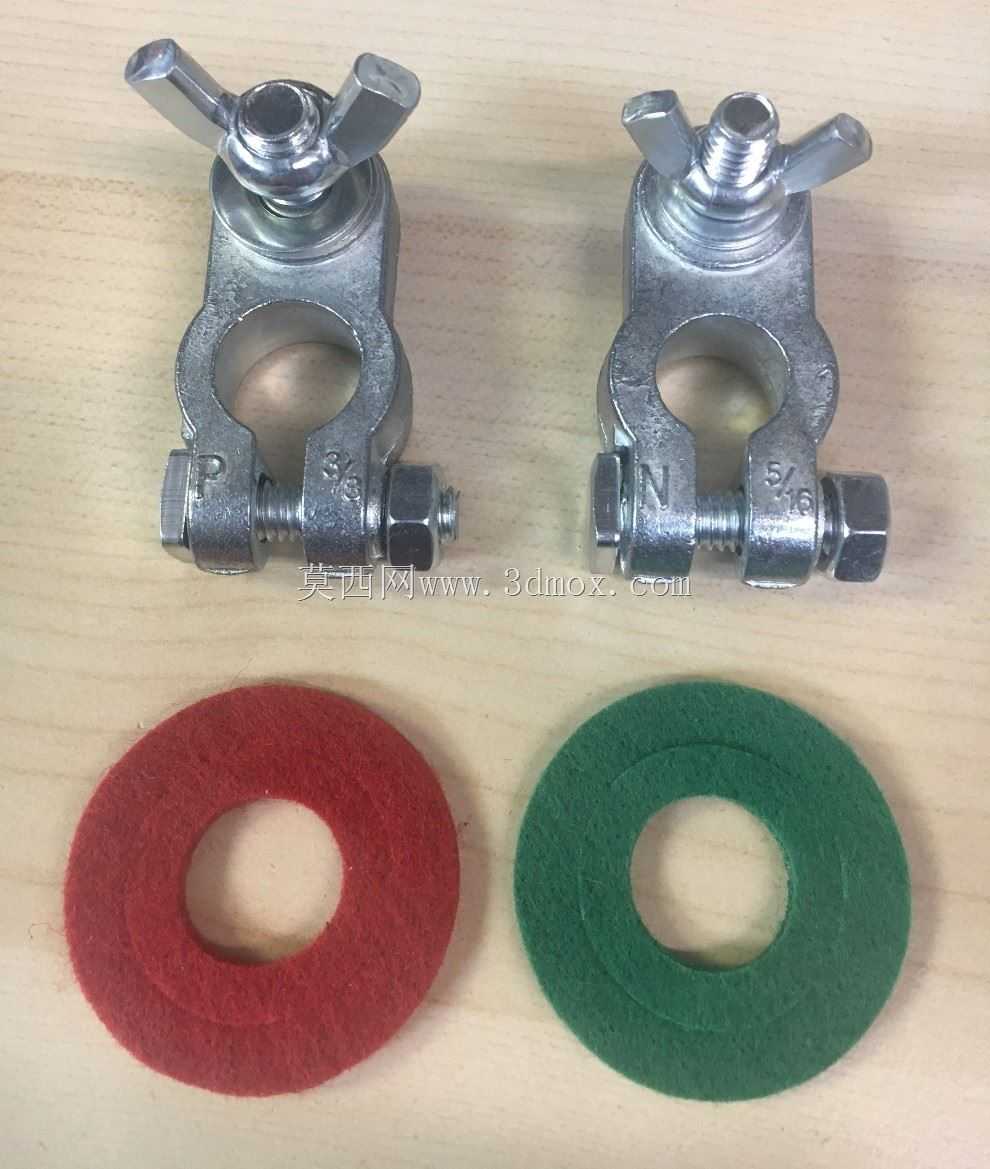

　　夹体顶部集成了带翼形螺母的接线柱结构，螺纹规格为3/8-16，这个结构用于外接供电回路的线束端子，翼形螺母的设计允许运维人员在无工具的情况下完成线束的拆装，适合船舶应急检修、车辆野外抢修的场景，接线柱与夹体采用一体锻造成型，而非焊接拼接，避免了焊缝处的电阻增大、盐雾环境下焊缝腐蚀断裂的问题。夹体表面采用镀锌处理，搭配红绿色油毡腐蚀垫圈，红色垫圈对应正极标识，既可以在装配时快速区分正负极，避免接反导致的电气设备烧毁，油毡垫圈还能填充夹体与蓄电池上盖之间的间隙，阻挡蓄电池充放电过程中析出的酸性电解液沿极柱爬升到夹体表面，减缓镀锌层的腐蚀速度，延长夹体的使用寿命。夹体表面冲压的“P”标识、顶部的“3/8”字样，分别对应正极属性、接线柱螺纹规格，在批量装配、运维排查时可以快速识别参数，减少错装概率。

　　设计过程中重点考虑了不同工况下的适配性：抱箍的开口宽度设计为4毫米，在夹紧螺栓完全松开时，抱箍的内圈最大直径可达20毫米，能够轻松套入极柱，即使极柱表面因长期使用产生轻微氧化层、尺寸略有超差，也能顺利装配；夹紧螺栓的行程预留了3毫米的余量，即使抱箍因长期使用产生轻微的弹性形变，也能通过进一步拧紧螺母保证足够的夹紧力；翼形螺母的侧翼尺寸做了加大处理，即使操作人员佩戴劳保手套，也能顺利拧动螺母完成接线，符合户外、船舱内作业的操作习惯。夹体的整体轮廓做了圆角过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员、划破线束绝缘层，同时也减少了应力集中点，提升夹体的结构强度，在拧紧力矩达到规定值时不会出现夹体开裂的问题。

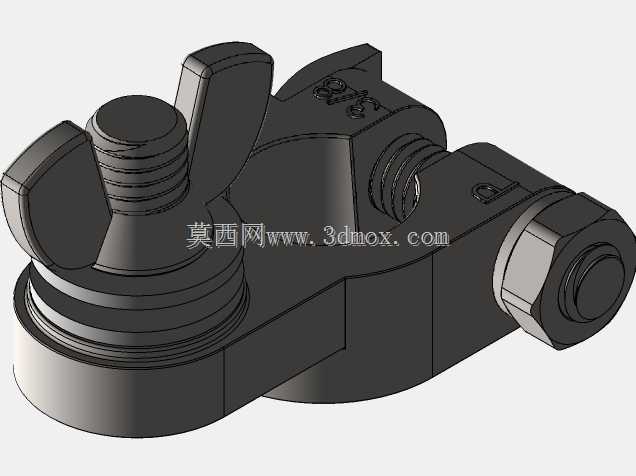

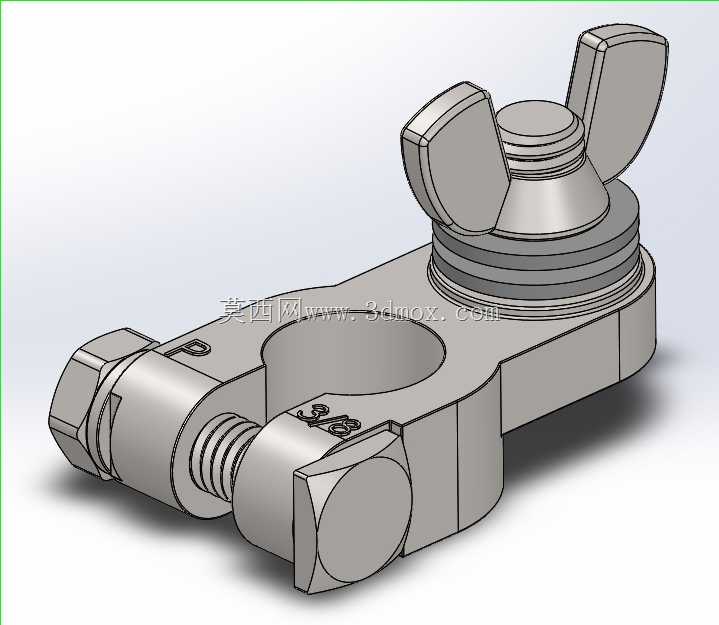

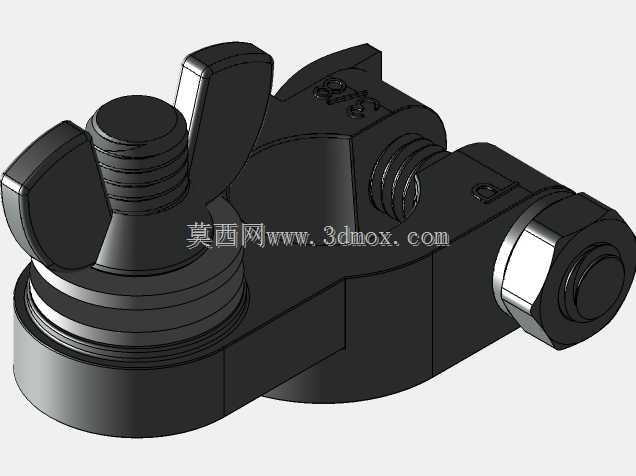

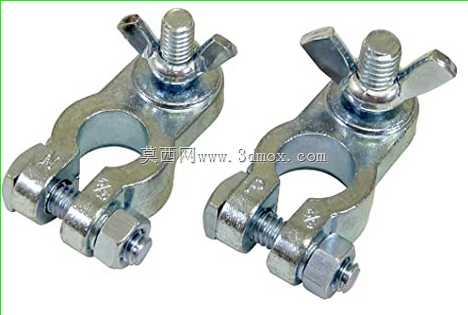

　　从实际应用场景出发，这类端子夹除了适配船用蓄电池组，也可用于重型卡车、工程机械、柴油发电机组的起动蓄电池连接，其通用的尺寸规格可以替换市面上同类型的Schumacher镀锌端子组件，不需要对现有蓄电池、线束做任何改装，直接替换安装即可。设计时还考虑了导电性能的要求，夹体采用高导电率的镀锌钢材，兼顾结构强度与导电能力，相比纯铜端子夹，钢材的强度更高，在大夹紧力下不会出现螺纹滑牙、抱箍变形的问题，镀锌层的存在也能抵御盐雾、潮湿环境的腐蚀，相比纯铜件的成本更低，更适合批量配套使用。在三维建模过程中，所有配合面的尺寸公差都按照IT12级精度设定，抱箍内锥面的角度公差控制在±0.5度以内，保证与极柱的贴合度，螺栓孔与螺栓的配合采用间隙配合，方便装配时的对位，翼形螺母与接线柱的螺纹配合精度满足6H/6g要求，保证螺纹连接的可靠性，不会出现振动松脱的问题。
